Samsung Galaxy S21 Vibrationsmotor tauschen

Erwärme einen iOpener und lege ihn zwei Minuten lang auf die Unterkante der Rückabdeckung.

Befestige einen Saugheber so nahe wie möglich an der Unterkante in der Mitte der Rückseite des Smartphones.

Ziehe gleichmäßig und fest am Saugheber, um einen Spalt zwischen Rückabdeckung und Rahmen zu erzeugen.

Setze ein Plektrum in den Spalt ein.

Schiebe das Öffnungswerkzeug ein paar Mal an der Unterkante hin und her, um den Kleber aufzutrennen.

Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.

Lege einen erwärmten iOpener zwei Minuten lang auf die linke Kante der Rückabdeckung.

Setze einen Saugheber auf die Rückseite des Smartphones, und zwar so mittig auf die linke Kante wie möglich.

Ziehe gleichmäßig und fest am Saugheber, um einen Spalt zwischen Rückabdeckung und Rahmen zu erzeugen.

Setze ein Plektrum in den Spalt ein.

Schiebe das Plektrum an der linken Kante des Smartphones entlang zur linken unteren Ecke hin, um den Kleber der Rückabdeckung weiter aufzutrennen.

Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.

Lege einen erwärmten iOpener zwei Minuten lang auf die rechte Kante der Rückabdeckung.

Setze einen Saugheber auf die Rückseite des Smartphones, und zwar so mittig auf die rechte Kante wie möglich.

Ziehe gleichmäßig und fest am Saugheber, um einen Spalt zwischen Rückabdeckung und Rahmen zu erzeugen.

Setze ein Plektrum in den Spalt ein.

Schiebe das Plektrum an der rechten Kante zum Auftrennen des Klebers hin und her.

Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.

Lasse das Plektrum auf der rechten Seite um die obere rechten Ecke herumrollen.

Verschiebe das Plektrum an der oberen Kante so nahe wie möglich an die Kameraeinfassung.

Wiederhole für das Plektrum an der linken Seite.

Lege einen erwärmten iOpener zwei Minuten lang auf die Kameraeinfassung.

Warte, bis der Kleber weich wird und beachte folgende Hinweise:

Rechts von der Kamera gibt es eine weitere Klebestelle, die durchgetrennt werden muss.

Kippe das Plektrum nach unten, damit nichts kaputt geht.

Drehe die Rückseite gegen den Uhrzeigersinn, bis ein Spalt zwischen der Kameraeinfassung und dem Rahmen entsteht.

Setze ein Plektrum in den Spalt ein.

Schiebe ein Plektrum zum Auftrennen des Klebers zwischen der Kameraeinfassung und dem Rahmen entlang.

Halte das Plektrum so, dass seine Spitze genau auf den Blitz zeigt.

Setze die Spitze ganz langsam ein, damit die Platte am Blitz nicht beschädigt wird.

Trenne den Kleber rechts von der Kamera auf.

Entferne die Rückabdeckung.

Jetzt ist eine gute Gelegenheit, um das Smartphone anzuschalten und alle Funktionen zu testen. Denke dran, das Telefon wieder ganz auszuschalten, bevor du weiterarbeitest.

Entferne alle Ansammlungen von Kleber mit einer Pinzette oder deinen Fingern. Wenn es schwer geht, dann erwärme die Stelle nochmals.

Wenn du für Samsung zugeschnittene Klebestreifen verwendest, benutze diese Anleitung.

Wenn du doppelseitiges Klebeband verwendest, benutze diese Anleitung.

Entferne die fünf 4 mm Kreuzschlitzschrauben, mit denen die Hauptplatine am Rahmen befestigt ist.

Ziehe die Halterung der Hauptplatine vorsichtig mit einer Pinzette hoch und löse ihre Rasten vom Rahmen ab.

Halte die Halterung der Hauptplatine mit dem Finger oder einer Pinzette aus dem Weg und heble gleichzeitig den Druckstecker des Akkus mit einem Spudger nach oben.

Halte die Halterung der Hauptplatine weiterhin mit dem Finger oder einer Pinzette aus dem Weg und heble gleichzeitig den Druckstecker der Spule zum drahtlosen Laden mit einem Spudger nach oben.

Ziehe die Spule zum drahtlosen Laden vorsichtig mit den Fingern vom Smartphone ab.

Heble den Druckstecker am Kabel zum Ohrhörer-Lautsprecher mit der Spudgerspitze hoch und trenne ihn ab.

Entferne die sieben 4 mm Kreuzschlitzschrauben, mit denen der Ohrhörer-Lautsprecher an der Hauptplatine befestigt ist.

Setze einen Spudger mit der Spitze in den ganz rechts liegenden Spalt zwischen Ohrhörer-Lautsprecher und Smartphone ein.

Heble die Rasten, mit denen der Ohrhörer-Lautsprecher befestigt ist, mit dem Spudger hoch und löse sie ab.

Entferne den Ohrhörer-Lautsprecher mit einer Pinzette oder deinen Fingern.

Heble den Druckstecker der Frontkamera mit dem flachen Ende des Spudgers hoch und trenne ihn ab.

Heble den orangenen Druckstecker neben dem Druckstecker der 5G Antenne mit dem Spudger hoch und trenne ihn ab.

Wiederhole das gleiche für den grünen Druckstecker der 5G Antenne.

Heble den Druckstecker der 5G Antenne mit dem Spudger hoch und trenne ihn ab.

Heble den Druckstecker der Einschalttaste mit dem spitzen Ende des Spudgers hoch und trenne ihn ab.

Heble den Druckstecker am Displaykabel mit dem flachen Ende des Spudgers hoch und trenne ihn ab.

Heble den Druckstecker am sekundären Verbindungskabel mit dem Spudger hoch und trenne ihn ab.

Wiederhole das gleiche für das Haupt-Verbindungskabel.

Biege das Kabel zur Einschalttaste mit dem Spudger oder den Fingern vom Smartphone weg.

Wiederhole das gleiche für das 5G Antennenkabel an der linken Seite.

Biege das orangene 5G-Antennenkabel mit einer Pinzette oder den Fingern vom Smartphone weg.

Wiederhole für das grüne 5G Antennenkabel.

Entferne die einzelne 4 mm Kreuzschlitzschrauben, mit der die Hauptplatine/Kamerahalterung am Rahmen befestigt ist.

Setze einen Spudger zwischen der unteren rechten Kante der Hauptplatinen-Baugruppe und dem Rahmen ein.

Heble mit dem Spudger nach oben, bis sich die Rasten lösen, mit denen die Hauptplatinen-Baugruppe befestigt ist.

Entferne die Hauptplatinen-Baugruppe mit den Fingern.

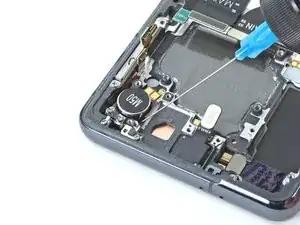

Tröpfle etwas hochkonzentrierten Isopropylalkohol (mindestens 90%ig) in die Spalten ein, die den Vibrationsmotor umgeben.

Lasse den Alkohol mindestens zwei Minuten lang einwirken.

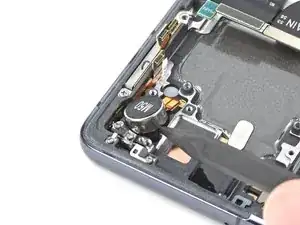

Setze die Spudgerspitze in den Spalt zwischen Vibrationsmotor und Rahmen ein.

Heble mit dem Spudger hoch und löse den Motor ab.

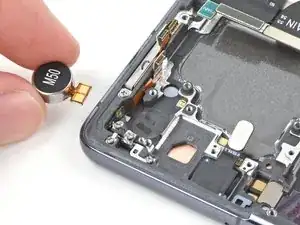

Entferne den Vibrationsmotor mit einer Pinzette oder deinen Fingern.
