Samsung Galaxy S8 Plus Display tauschen

Geschrieben von: iRobot

Kommentare: 16

Schwierigkeitsgrad

Schwierig

Schritte

Zeitaufwand

2 - 3 Stunden

Einleitung

Ist deine Frontscheibe zerbrochen? Der Touchscreen funktioniert nicht mehr? Ist das OLED Display schlecht? Hier wird gezeigt, wie du das Display mit Touchscreen wieder in Ordnung bringen kannst.

Hinweis: Hier wird nur der Austausch des Displays selbst gezeigt, wobei der Originalrahmen, die Hauptplatine und der Akku erhalten bleiben. Allerdings werden einige Ersatzbildschirme bereits im Rahmen (oder Chassis) eingebaut verkauft, dann musst du alle Bauteile deines Smartphones umbauen und einen neuen Akku einsetzen. Dieses Verfahren unterscheidet sich stark von dem hier gezeigten, passe also auf, dass du das richtige Ersatzteil hast, bevor du mit der Anleitung beginnst.

Um den gesamten Bildschirm mit Rahmen zu ersetzen, folge stattdessen dieser Anleitung.

Wenn der Rahmen beschädigt oder verbogen ist, dann musst du ihn austauschen, sonst passt der neue Bildschirm nicht richtig und kann durch ungleiche Druckverteilung beschädigt werden.

Wenn du das Display vom Rahmen abtrennst, wird es normalerweise zerstört, fahre also nicht mit der Anleitung fort, wenn du das Display nicht austauschen willst.

Werkzeuge

Ersatzteile

Schritt 1

Durch das Öffnen des Gerätes werden die wasserdichten Versiegelungen beschädigt. Halte entsprechenden Austauschkleber bereit bevor du fortfährst oder achte darauf, dass dein Gerät nicht mit Flüssigkeiten in Berührung kommt, falls du den Kleber nicht ersetzt.

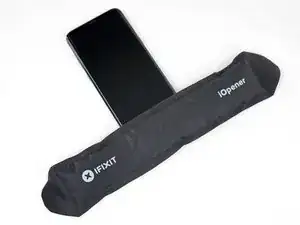

Bereite einen iOpener vor und lege diesen auf die linke Kante der Rückseite für etwa 2 Minuten, um den Kleber zu lösen, der die Rückabdeckung befestigt
Es kann sein, dass du den iOpener öfter erwärmen musst, um das Gerät entsprechend zu erwärmen. Folge den iOpener Anweisungen, um ein Überhitzen zu vermeiden.
Ein Fön, eine Heißluftpistole oder eine Wärmeplatte kann ebenfalls benutzt werden, hier musst du jedoch besonders aufpassen, da das OLED Display sowie der interne Akku sehr anfällig für Hitzeschäden sind.

Schritt 2

In den folgenden Schritten wirst du den Kleber entfernen, welcher die Rückabdeckung am Gerät befestigt.

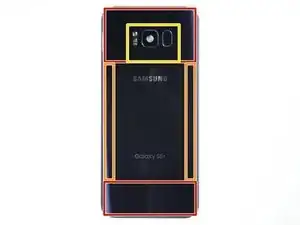

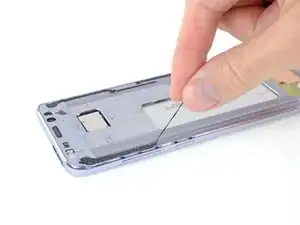

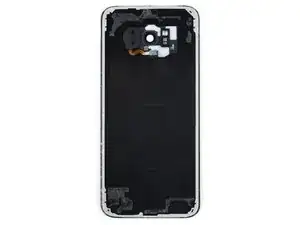

Der Kleber ist wie im Bild 1 befestigt und zeigt die Rückabdeckung von innen nachdem sie entfernt wurde.
Von außen betrachtet durchschneidest du folgende Bereiche vom Kleber:
Bereiche mit dickem Kleber
Bereich mit dünnem Kleber
Vermeide es, in diesem Bereich zu hebeln oder zu schneiden, da du sonst das Kabel des Fingerabdrucksensors beschädigen könntest.

Schritt 3

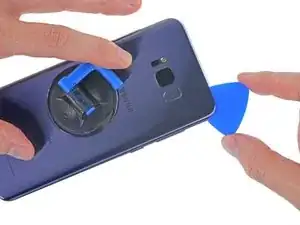

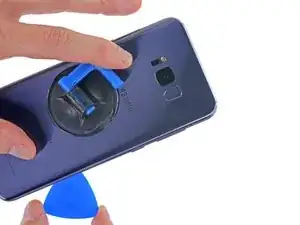

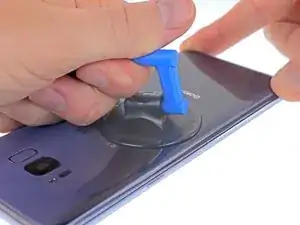

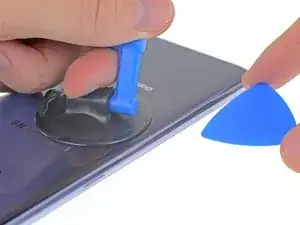

Positioniere einen Saugheber so nah an der erhitzten Kante der Rückabdeckung.
Der Saugheber wird nicht an den abgerundeten Kanten halten - positioniere ihn aber so weit wie möglich an ihnen.
Sollte die Rückabdeckung beschädigt sein, versuche, sie mit starkem Klebeband anzuheben, oder den Saugheber festzukleben und ihn nach dem Trocknen anzuheben.

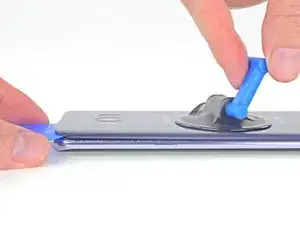

Hebe die linke Kante der Rückabdeckung leicht mit dem Saugheber an, um zwischen Rückabdeckung und Rahmen einen Spalt zu erzeugen.
Dies erfordert eine gewisse Kraft, aber du brauchst nur einen sehr kleinen Spalt zu schaffen, um das Plektron einzuführen.
Wenn du Probleme damit hast, lass mehr Wärme einwirken, um den Kleber aufzuweichen. Bedenke, dass der Kleber schnell auskühlt, du also recht schnell arbeiten musst.
Wenn du einen iOpener benutzt, folge dieser Anleitung, um eine Überhitzung zu vermeiden, denn sonst könnte das Gelpack platzen.

Schritt 4

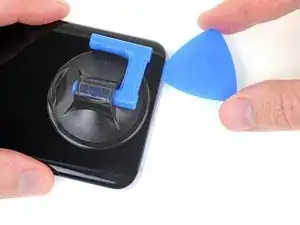

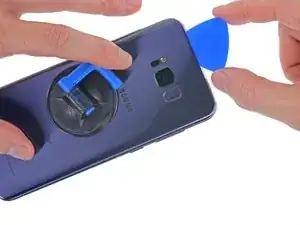

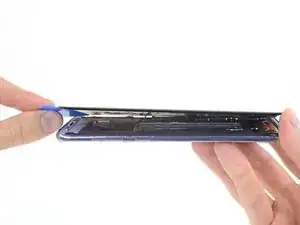

Führe ein Plektron in den Spalt ein
Wenn du zu viel Kraft aufwendest oder Metallwerkzeuge verwendest, kann die Rückabdeckung aus Glas brechen.
Optional kannst du sobald du ein Plektron zwischen Rückabdeckung und Gerät positioniert hast, ein paar Tropfen Isopropanol verwenden, um den Kleber zu lösen.

I strongly advise using a modeling knife to cut the adhesive when you get a sufficient gap otherwise you may easily break the corners of the extremely thin back glass on the phone (as I did).

Michael De Angelis - 29/07/19

Schritt 5

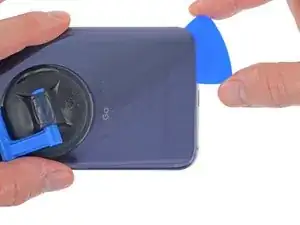

Führe das Plektron entlang der linken Kante um den Kleber lösen, der die Rückabdeckung befestigt.
Später kann es hilfreich sein, das Plektrum an Ort und Stelle zu lassen und für den nächsten Schritt ein zweites Plektrum zu benutzen. So kann ein erneutes Anhaften des Klebers vermieden werden.

Schritt 6

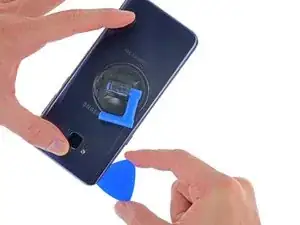

Fahre weiter entlang der Unterkante, um den Kleber zu lösen.
Erwärme die Rückabdeckung wenn nötig, das verhindert das Auskühlen und Aushärten des Klebers.
Hier ist die Klebefläche deutlich größer und du musst das Plektron ein klein wenig weiter einführen, um den Kleber komplett zu lösen.
Erneut ist es sinnvoll, das Plektrum an Ort und Stelle zu lassen, und ein weiteres für den nächsten Schritt zu nehmen.

Schritt 7

Fahre an der Oberkante und der rechten Kante entlang, um den verbleibenden Kleber zu lösen.
Du kannst den Fingerabdrucksensor beschädigen, wenn du das Plektron zu weit unter die Rückabdeckung schiebst. Arbeite vorsichtig und benutze das Diagramm im Schritt 2 als Richtlinie.

Schritt 8

Versuch noch nicht die Rückabdeckung vollständig zu entfernen.
Hebe die Rückabdeckung vorsichtig von der linken Seite an und klappe sie etwas hoch.

Schritt 9

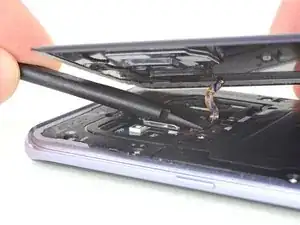

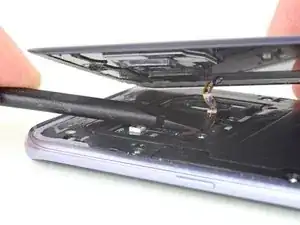

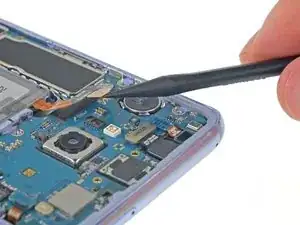

Benutze die Spitze eines Spudgers, um den Anschluss vom Fingerabdrucksensors zu lösen.

Schritt 10

Um den Sensor beim Zusammenbau wieder in die richtige Position zu bringen, lege die Rückabdeckung erst leicht auf einer Seite auf, bis der Anschluss vom Sensor direkt über dem Sockel ist.
Benutze dann das flache Ende eines Spudgers, um den Anschluss vorsichtig auf den Sockel zu drücken.
Wenn du schmale Hände hast, kannst du den Anschluss auch mit dem Finger wieder verbinden - aber achte hier darauf das Kabel nicht zu überdehnen.
Dies braucht Geduld und ein bisschen Erfahrung. Lass dir Zeit und vermeide es, den Stecker mit Gewalt an seinen Platz zu bringen.

Schritt 11

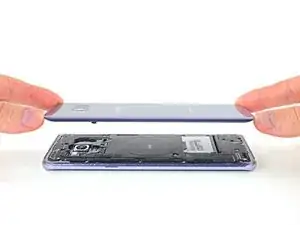

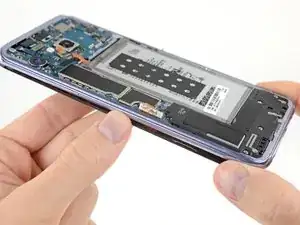

Entferne die Rückabdeckung.
Folge dieser Anleitung, um die Rückabdeckung und die Klebestreifen wieder aufzusetzen.
Schalte dein Smartphone ein und überprüfe alle Funktionen, bevor du neue Klebestreifen anbringst und es wieder zuklebst.
Wenn gewünscht, kannst du die Rückabdeckung auch ohne neuen Kleber aufbringen. Hierzu musst du jedoch größere Stücke vom übriggebliebenen Kleber entfernen, damit die Rückabdeckung flach aufsitzt. Erwärme nach dem Einbau die Rückabdeckung und drücke sie fest. Das Gerät ist danach nicht wasserdicht, aber es hält.

Schritt 12

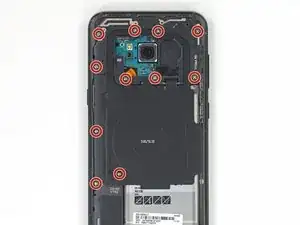

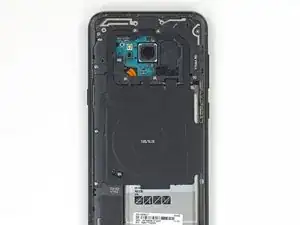

Entferne die elf 3,7 mm Kreuzschlitzschrauben, welche die kabelloses Ladespule und die Antenneneinheit befestigen.
Wenn du Schwierigkeiten hast, manche der Schrauben zu entfernen, selbst wenn sie ganz herausgedreht sind, kannst du sie mit einer Pinzette herausziehen.

Schritt 13

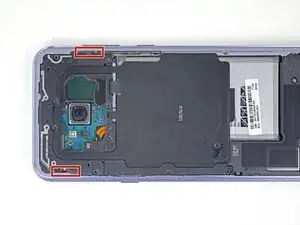

Die kabellose Ladespule und Antenneneinheit wird noch mit kleinen Plastikklammern festgehalten.
Heble an den markierten Stellen den Kunststoff hoch, um die Klammern zu lösen.

The spudger tool has a pointy end and a flat end, it’s not clear which end should be used. Furthermore, the flat end is too wide to insert into the area shown, so the pointy end would seem obvious, but there is no clear indication whether it should be used to push any tabs in the area referenced, which I couldn’t find any, or if you’re meant to just sort of pry it in there until the area pops up, which is what I had to do. Then use the flat end of the spudger to lift it up gently after releasing, or popping the opposite side up as well.

Mark Velasco -

Schritt 14

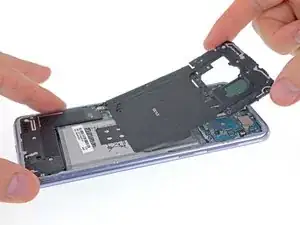

Entferne die kabellose Ladespule und die Antenneneinheit.
Setze beim Zusammenbau zuerst die Oberkante der Einheit in den Rahmen des Smartphones ein und drücke dann den Rest der Einheit nach unten, damit er einrastet.

Schritt 15

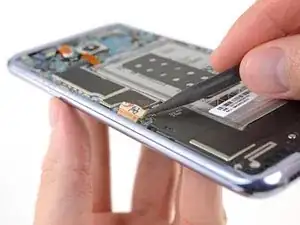

Heble den Akkustecker mit einem Spudger gerade aus seinem Anschluss hoch und trenne so den Akku ab.

Schritt 16

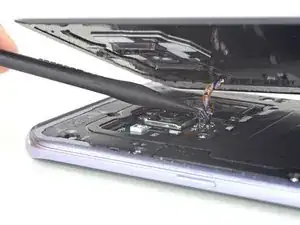

Heble vorsichtig mit dem Spudger den Stecker am Flexkabel des Displays aus seinem Anschluss auf der Hauptplatine und trenne so das Display ab.
Wenn du willst, kannst du die Rückabdeckung des Smartphones wieder fest drücken, um die Hauptplatine und den Akku vor versehentlichen Beschädigungen in den folgenden Schritten zu schützen.

Schritt 17

Erwärme die Unterkante des Displays, damit der Kleber, mit dem es am Smartphone befestigt ist, sich aufweicht.
Der Kleber am Display kann deutlich starker sein, als der Kleber an der Rückabdeckung. Benutze, wenn nötig, einen Haartrockner oder ein Heißluftgebläse, damit die Klebeverbindungen heiß genug zum Lösen des Klebers werden.

Schritt 18

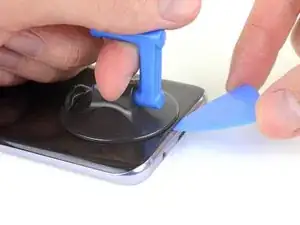

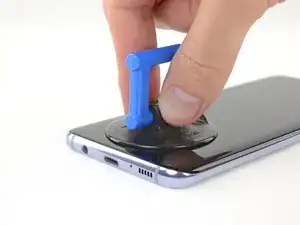

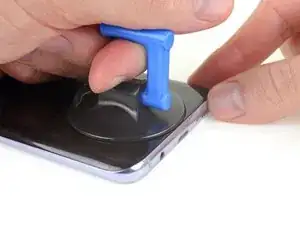

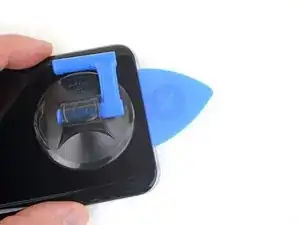

Setze einen Saugheber nahe an der Unterkante des Displays auf.
Wenn das Display stark gesplittet ist, dann hält der Saugheber wahrscheinlich nicht gut. Versuche das Display mit einem starken Klebeband anzuheben, oder klebe ihn mit Sekundenkleber gut fest, so dass du fortfahren kannst.

Schritt 19

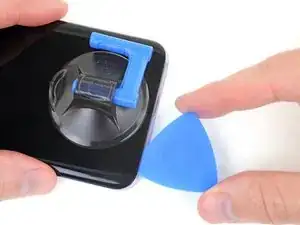

Ziehe am Saugheber, um die Unterkante des Displays anzuheben, so dass ein kleiner Spalt zwischen Display und Rahmen entsteht.

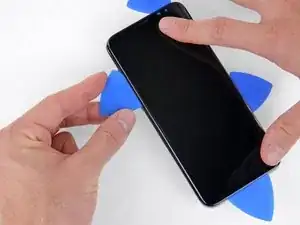

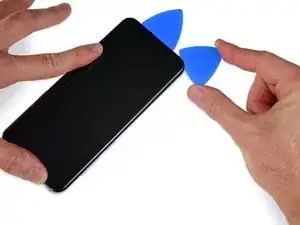

Setze ein Plektrum in den Spalt ein.
Wenn du willst, kannst du auch ein paar Tropfen Isopropylalkohol in den Spalt geben, um den Kleber darunter zu schwächen. Das hilft bei den folgenden Schritten.

Schritt 20

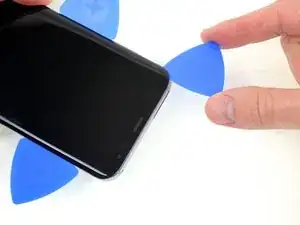

Schiebe das Plektrum an der Unterkante entlang, um den Kleber darunter aufzutrennen.

Schritt 21

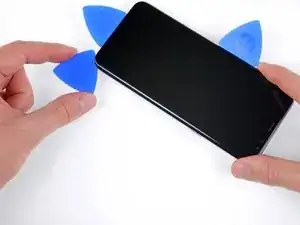

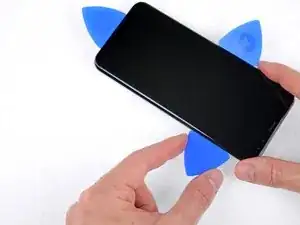

Lasse das Plektrum stecken, und nimm ein zweites Plektrum, bevor du zum nächsten Schritt weitergehst. Das Steckenlassen des Plektrums verhindert, dass der frisch aufgetrennte Kleber sich wieder verbindet.

Schritt 22

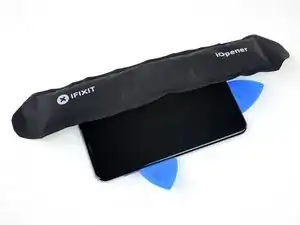

Erwärme den iOpener wieder und lege ihn für mindestens zwei Minuten auf den linken Rand des Displays.

Schritt 23

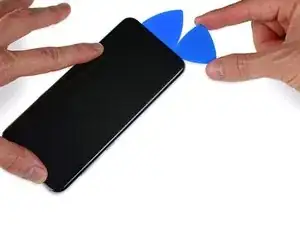

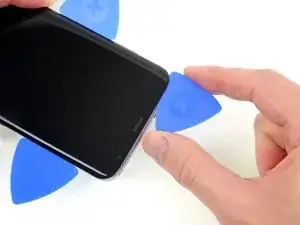

Trenne den Kleber unter dem linken Rand des Displays mit dem Plektrum auf.

Schritt 24

Erwärme den rechten Rand des Displays mindestens zwei Minuten lang.
Wenn du dafür einen iOpener benutzt, kannst du ihn wenn nötig wiedererwärmen, aber vermeide ein Überhitzen, die Gelpackung könnte sonst aufplatzen.

Schritt 25

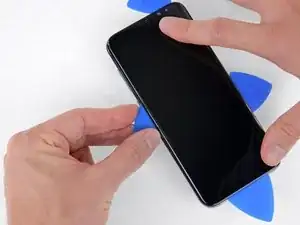

Trenne den Kleber unter dem rechten Rand des Displays mit einem Plektrum auf.
Das Flexkabel des Displays befindet sich genau unter der Seitenmitte. Passe auf, dass du die Spitze des Plektrums nicht zu tief einsteckst und es dadurch beschädigst.

Schritt 26

Erwärme den oberen Rand des Displays mindestens zwei Minuten lang.
Wenn du dafür einen iOpener benutzt, kannst du ihn soweit nötig wiedererwärmen, aber vermeide ein Überhitzen, die Gelpackung könnte sonst aufplatzen.

Schritt 27

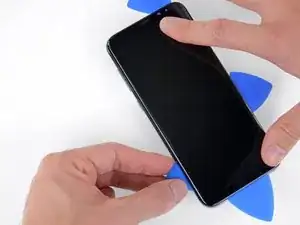

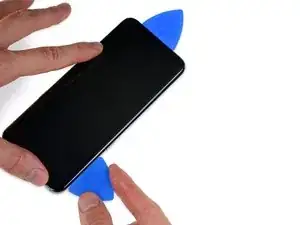

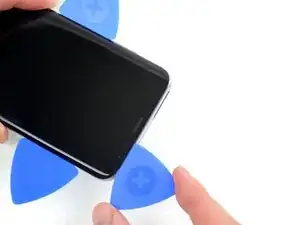

Schiebe das Plektrum vorsichtig unter der Oberkante des Displays entlang, um den Kleber darunter aufzutrennen.
Heble nicht zu stark, du könntest sonst die Frontsensoren und die Lautsprechereinheit beschädigen. Du kannst diesen Teil später ganz abtrennen, wenn der Rest des Displays lose ist.

Schritt 28

Benutze die Plektren, um den Klebstoff an allen Stellen des Displays aufzutrennen.
Denke dran, dass das Flexkabel des Displays sich genau unter der rechten Seitenmitte befindet und vom Plektrum getroffen werden kann.
Sei besonders vorsichtig, wenn du am oberen Rand arbeitest, um nicht die Frontsensoren und den Ohrhörer-Lautsprecher zu beschädigen.

Schritt 29

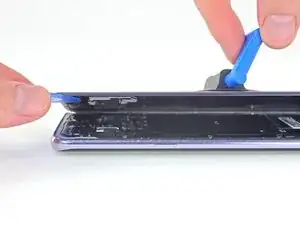

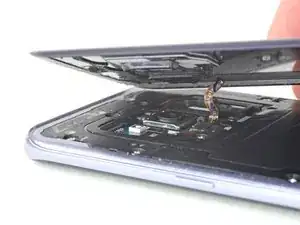

Hebe den linken Rand des Displays hoch und löse ihn ganz vom Rahmen.
Die gegenüberliegende Seite erfordert besondere Aufmerksamkeit, da sich hier das Flexkabel des Displays befindet.

Schritt 30

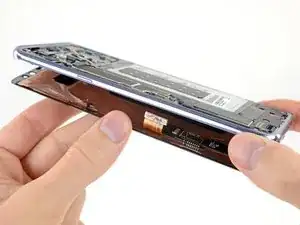

Führe das Flexkabel des Displays durch das Loch im Rahmen, um den rechten Rand des Displays ganz abzulösen.

Schritt 31

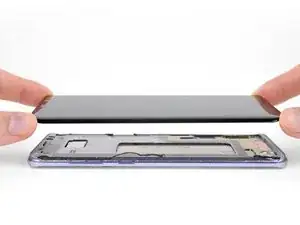

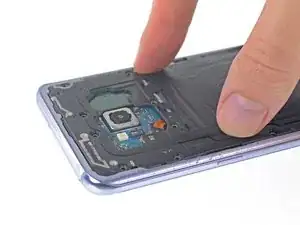

Entferne das Display.
Bevor du das neue Display befestigt, musst du unbedingt alle Spuren von altem Kleber vom Rahmen beseitigen, achte besonders darauf, kleine Glassplitter zu entfernen.
Reinige nach dem Beseitigen von Klebstoffresten und Glassplittern die Klebeflächen mit 90%igem (oder mehr) Isopropylalkohol und einem fusselfreiem Lappen oder einem Kaffeefilterpapier. Wische nur in eine Richtung, nicht vor und zurück.
Dadurch werden jegliche störende Klebereste beseitigt und die Klebeflächen für das neue Display vorbereitet.
Wenn der Rahmen verbogen ist, oder irgendwelche störenden Glas- oder Klebereste verblieben sind, wird das neue Display nicht richtig passen und kann beschädigt werden. Wenn nötig, musst du den Rahmen austauschen.
Die beste Methode, den neuen Bildschirm zu befestigen, ist, ihn mit einem passend zugeschnittenen doppelseitigem Klebeband festzukleben. Bringe das Band zunächst auf der Rückseite des Bildschirms an, und führe dann sorgfältig das Displaykabel durch den Rahmen. Richte den Bildschirm aus und drücke ihn fest.

Abschluss

Befolge die Anweisungen in umgekehrter Reihenfolge, um das Gerät wieder zusammenzubauen.

Überprüfe nach der Reparatur die Funktionen deines Geräts mit Hilfe dieser Anleitung.
