Samsung Galaxy S9+ Display austauschen

Geschrieben von: Dominik Schnabelrauch

Kommentare: 26

Schwierigkeitsgrad

Schwierig

Schritte

Zeitaufwand

50 Minuten - 2 Stunden

Einleitung

Diese Anleitung zeigt dir wie du ein defektes Display im Samsung Galaxy S9+ austauschen kannst.

Bevor du dein Smartphone öffnest, solltest du es auf unter 25% entladen. Wenn der Akku versehentlich angestochen wird, kann er Feuer fangen und/oder explodieren. Die Wahrscheinlichkeit, dass dies passiert, ist mit einem entladenen Akku aber geringer.

Hinweis: Bei dieser Anleitung wird nur das Display ausgetauscht, aber nicht der Rahmen, die Hauptplatine und der Akku. Es kann aber sein, dass das Austauschdisplay in einem neuen Rahmen eingebaut ist und dadurch ganz andere Schritte nötig werden, nämlich das Übertragen von innere Bauteile und der Austausch des Akku. Achte darauf, dass du das richtige Ersatzteil hast, bevor du mit der Reparatur beginnst.

Bei dieser Anleitung wird auch die Glasrückseite entfernt. Du benötigst Ersatzklebestreifen, um sie wieder zu befestigen. Wenn deinem Ersatzteil keine beigefügt ist, kannst du sie mit doppelseitigem Klebeband, z.B. Tesa 61395, wieder ankleben.

Durch das Öffnen des Samsung Galaxy S9 Plus werden die wasserfesten die Dichtungen beschädigt. Wenn du die Klebedichtungen nicht erneuerst, wird dein Smartphone normal funktionieren, aber nicht mehr wasserdicht sein.

Wenn der Rahmen beschädigt oder verbogen ist, muss er unbedingt ausgetauscht werden. Der neue Bildschirm passt sonst nicht richtig und kann durch ungleichmäßigen Druck beschädigt werden.

Durch den Ausbau des Displays aus dem Rahmen wird dieses meistens zerstört. Baue es deswegen nur aus, wenn du es wirklich ersetzen willst.

Werkzeuge

Ersatzteile

Schritt 1

Schalte dein Smartphone aus.

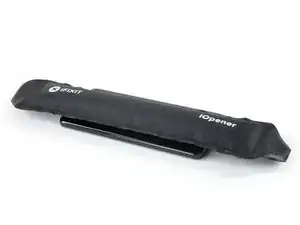

Lege einen erwärmten iOpener auf die lange Kante des Smartphones, um den Kleber unter der Glasrückseite aufzuweichen. Lasse den iOpener mindestens zwei Minuten lang liegen. Möglicherweise musst du diesen Schritt beim Entfernen der Glasrückseite mehrfach wiederholen.
Der Kleber am Galaxy S9 Plus ist sehr stark. Wenn du das Gerät nicht mit dem iOpener öffnen kannst, dann kannst du auch einen Haartrockner, ein Heißluftgebläse oder eine Wärmplatte benutzen. Überhitze das Smartphone nicht, das AMOLED Display und der eingebaute Akku sind beide sehr hitzeempfindlich.

I don't know how much longer should I use for the min heat gun.

Hui Chen - 23/02/20

Only heat it up so you can still handle the phone. That depends on your heat gun. Wearing (ESD-)gloves might give you some extra degrees.

Tobias Isakeit - 27/02/20

It is very very hard to remove the back glass due to the adesive… I don't know if it is possibile (at least for everyone) to remove it wothout broking the glass

Luigi - 09/12/20

This is nearly impossible without breaking the glass or risking overheating. I would say apply heat repetitively for 6-8 minutes. The very most adhesive is across the bottom so push the pry stick way in. I generally start on the rear side.

Thomas Hayes - 04/02/21

Whoah NO. It will damage the camera and other sensitive electronics.

D Harlo -

Heating the back is essential, challenging, frustrating and, for first-timers such as myself, seemingly impossble, but I will say don't give up...I'll have another comment later.

cbclistener -

Schritt 2

In den folgenden Schritten wirst du den Kleber auftrennen, der die Glasrückseite befestigt.

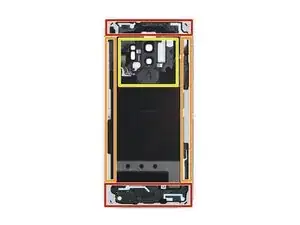

Im Bild kannst du erkennen, wo der Kleber auf der Glasrückseite innen aufgetragen ist.
Schneide an den folgenden Stellen durch den Kleber:
Hier ist der Kleber dick aufgetragen
Hier ist der Kleber dünn aufgetragen
Heble oder schneide nicht in diesem Bereich, damit das Flachbandkabel zum Fingerabdrucksensor nicht beschädigt wird.

The yellow portion labeled "Avoid prying in this area" is also pretty heavily glued. I had luck using heat to soften it, but I messed up my fingerprint sensor because the image above is mirrored - I sliced through the right side because the image says it's on the left. The fingerprint sensor cable is actually on the right (when viewing the back side of the phone) on the same side as the phone's volume control.

Nick Tipton -

Schritt 3

Wenn die Glasrückseite zerbrochen ist, hält der Saugheber möglicherweise nicht gut. Versuche sie mit starkem Klebeband anzuheben, oder klebe den Saugheber mit Sekundenkleber fest und lasse ihn gut trocknen, bevor du weiterarbeitest.

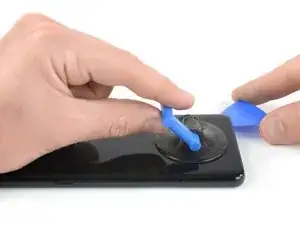

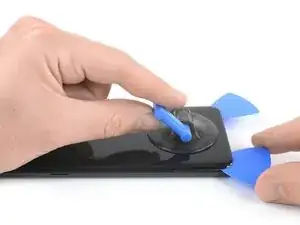

Drücke einen Saugheber auf der Glasrückseite fest.
Hebe die Glasrückseite mit dem Saugheber unten leicht an, um einen kleinen Spalt zwischen Glasrückseite und Rahmen zu erzeugen.
Du brauchst dazu schon ziemlich viel Kraft, aber es genügt schon ein kleiner Spalt, damit du ein Werkzeug einsetzen kannst. Wenn es schwer geht, dann erwärme den Kleber erneut, so dass er weich wird. Versuche es dann erneut. Der Kleber kühlt schnell ab, du musst ihn eventuell mehrmals wieder erwärmen.
Setze ein Plektrum in den eben erzeugten Spalt ein und schiebe es in die untere rechte Ecke.

This is the most challenging part. The suction cup can barely hold for the amount of force required...but here's a tip, especially for the first-timers like me. It's not obvious in this image, but the back, curved as it is as it attaches to the frame, is curved because the surface under the back is also curved. Therefore, using an angle for the pick that's a bit tilted up will help to get under the back, and get the cutting of the adhesive started.

Don't let that give you too much confidence, though. Sufficient heating of the back, to make the adhesive soft enough to yield to the several picks, is essential. Go slow, if you go too fast, or don't have enough heat, you WILL break the glass...as I did. Replacements, fortunately, are easy to find and not too expensive.

cbclistener - 27/02/23

Schritt 4

Setze ein zweites Plektrum ein und schiebe es in die untere linke Ecke.
Setze ein drittes Plektrum am unteren Ende des Smartphones ein, so dass sich der Kleber im weiteren Verlauf der Reparatur nicht wieder verbinden kann.

Schritt 5

Beginne die Spitze des Plektrums von der unteren linken Ecke an der Seite des S9 Plus entlang hochzuschieben.
Lasse das Plektrum an seinem Platz stecken, nachdem du den Kleber bis zur Seitenmitte an der linken Seite aufgeschnitten hast.
Schiebe das Plektrum an der unteren rechten Ecke bis zur Seitenmitte des Rahmens und lasse es dort stecken.

Schritt 6

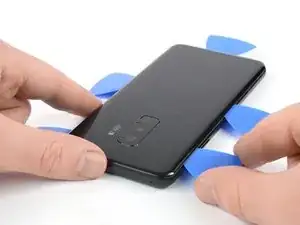

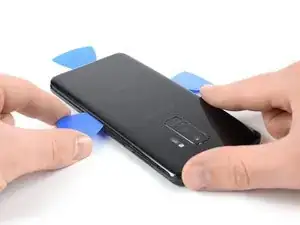

Setze ein viertes Plektrum an der rechten Seite des Rahmens ein und schiebe es in die obere rechte Ecke.
Schiebe ein fünftes Plektrum die linke Seite des Smartphones entlang bis zur oberen linken Ecke.
Schneide den restlichen Kleber unter dem oberen Teil der Glasrückseite mit dem Plektrum auf.
Öffne das Smartphone jetzt noch nicht ganz. Das Kabel zum Fingerabdrucksensor ist immer noch an die Hauptplatine angeschlossen.

Schritt 7

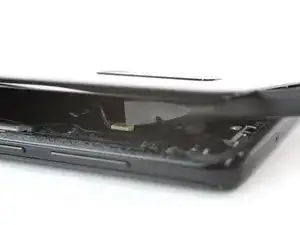

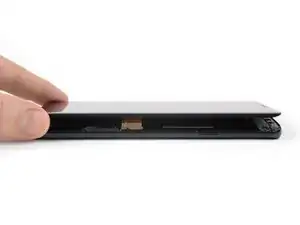

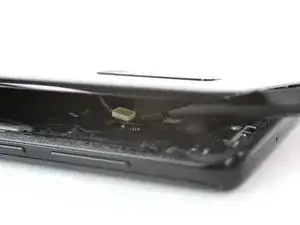

Hebe die Glasrückabdeckung sorgfältig an der Seite mit der Lautstärketaste an.

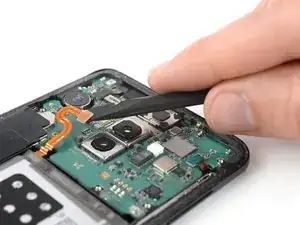

Heble das Flachbandkabel zum Fingerabdrucksensor mit der Kante eines Spudgers hoch und trenne es ab.

On my G965U, the fingerprint reader remained in the phone, and instead of disconnecting the flex cable from the motherboard, it was only necessary to disconnect the flex cable from the back glass where it was glued lightly

lyellread - 31/03/21

I also have a G965U model S9+, and its fingerprint read also remained in the back glass.

Nick Tipton -

Schritt 8

Entferne die Glasrückseite.
Folge beim Wiederzusammenbau dieser Anleitung, um den Kleber zu ersetzen und die die Glasrückseite einzubauen.
Wenn du deine Glasrückseite austauschen willst, dann folge dieser Anleitung, um die Einfassung der Rückkamera inklusive Fingerabdrucksensor zu übertragen.

Is it necessary to replace the rear glass adhesive? I have given up on water resistance, just want it to hold in one piece.

Zachary Shaw -

Hi Zachary,

in order to assure that the rear glass sticks to the rest of the phone assembly you have to replace the rear glass adhesive once you removed the rear glass. However you can use a narrow and strong double sided tape, tesa tape or our precut adhesive card. All of these will do their job however as you just mentioned you will lose the water protection of your phone. Before installing all of these it is very important to remove the old adhesive backings (for example with high isopropyl alcohol 90% or higher).

Sadly it's not possible to replace the rear glass without new adhesive.

Dominik Schnabelrauch -

Schritt 9

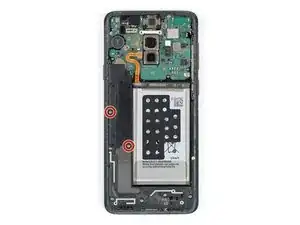

Entferne die neun 4 mm Kreuzschlitzschrauben #00.

Don´t forget to unscrew the two screws on the left side (one near the battery, and one near the edge).

Janny 4real - 12/04/21

My s9+ NFC screws in this step are different sizes most are the same except one is shorter and coloured black and another is just shorter. The phone will not charge now, how can you find out which screws go where?

H8redflip -

11 screws need to be removed here. Watch the video to confirm the remaining 2.

Nick Tipton -

Schritt 10

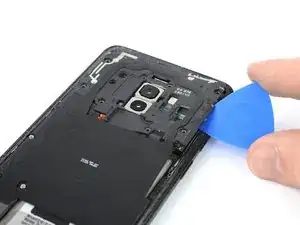

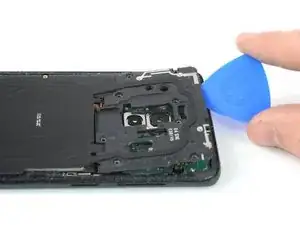

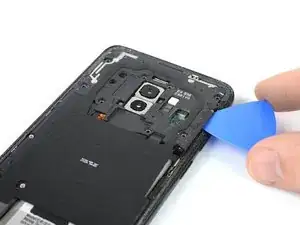

Setze ein Plektrum unter die rechte Seite der Kunstoffabdeckung ein, welche die NFC Antenne und die Ladespule enthält.
Klappe das Plektrum zur Seite, um die Abdeckung aus ihren Plastikrasten zu lösen.
Arbeite dich ganz um die Kunstoffabdeckung herum und heble dabei alle restlichen Rasten auf.

Schritt 11

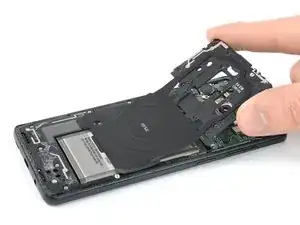

Entferne die Kunstoffabdeckung, welche die NFC Antenne und die Ladespule enthält.

Schritt 12

Heble mit dem flachen Ende des Spudgers das Akkukabel hoch und trenne es ab.

Schritt 13

Entferne die beiden 4 mm Kreuzschlitzschrauben #00.

Schritt 14

Entferne die Kunststoffabdeckung über der Hauptplatine.

Schritt 15

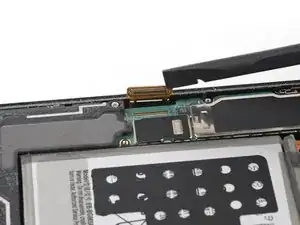

Löse das Displayflachbandkabel mit dem flachen Ende des Spudgers ab.

Schritt 16

Benutze einen iOpener, um den Kleber unter dem Display zu lösen. Lege den iOpener wenigstens zwei Minuten lang auf.
Möglicherweise musst du den iOpener mehrfach erwärmen und wieder auflegen, damit das Smartphone heiß genug wird. Beachte die Anleitung für den iOpener und vermeide eine Überhitzung.
Wenn das Display gebrochen ist, dann überklebe es mit einigen Streifen Klebeband, damit es nicht weiter bricht und du dich nicht verletzt.
Klebe überlappende Streifen durchsichtigen Paketbands über das Display, bis die ganze Oberfläche bedeckt ist.
Dadurch werden die Glasscherben zusammengehalten, wenn du am Display hebelst und es hochhebst.
Trage eine Schutzbrille, um deine Augen während der Reparatur vor eventuellen Glassplittern zu schützen.

Schritt 17

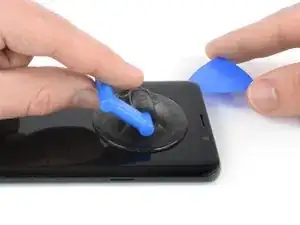

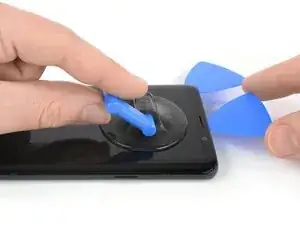

Wenn der Bildschirm warm genug ist, befestige einen Saugheber am oberen Rand des Smartphones.
Wenn der Bildschirm des Smartphones zerbrochen ist, hält der Saugheber möglicherweise nicht gut. Versuche ihn mit starkem Klebeband anzuheben, oder klebe den Saugheber mit Sekundenkleber fest und lasse ihn gut trocknen, bevor du weiterarbeitest.
Setze ein Plektrum in den eben erzeugten Spalt ein und beginne die Klebeverbindung aufzutrennen, indem du das Plektrum in die obere linke Ecke schiebst.

to just replace the screen with the Digitizer would I have to remove the back still?. I've removed the broken glass screen but the replacement didn't have the film inside it and I see a foil covering what I assume is the lcd.

John Chambers - 10/09/20

In this step start from the bottom, not the top. I tried for an hour with a heat gun on the top, the bottom worked first try.

Pi Ohmy -

Schritt 18

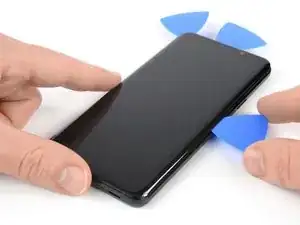

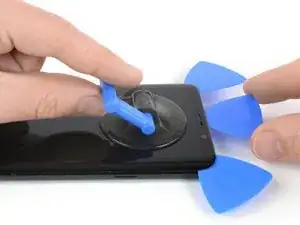

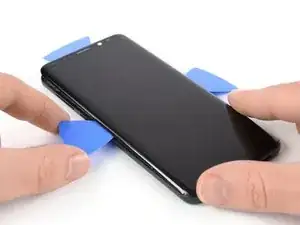

Setze ein weiteres Plektrum ein und schiebe es in die obere rechte Ecke des Smartphones.

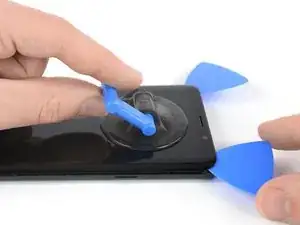

Setze ein drittes Plektrum ein, so dass sich der Kleber im weiteren Verlauf der Reparatur nicht wieder verbinden kann.

Schritt 19

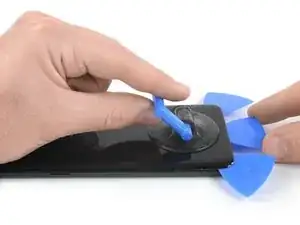

Schiebe das rechte Plektrum bis zur Seitenmitte des Rahmens nach unten und schneide den Kleber auf.
Wennn das Schneiden zu schwergängig wird, dann erwärme den iOpener erneut und lege ihn wieder auf.
Schiebe das linke Plektrum bis zur Seitenmitte des Rahmens nach unten und lasse es dort stecken.

Schritt 20

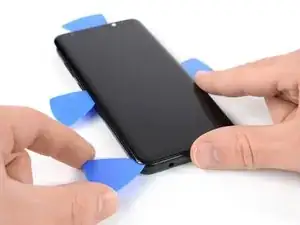

Setze ein viertes Plektrum an der linken Seite des Rahmens ein und schiebe es nach unten bis zur unteren linken Ecke, trenne dabei die Klebeverbindung auf.
Das Displayflachbandkabel befindet sich direkt unter der Seitenmitte in der Nähe der Einschalttaste und kann deswegen vom Schneidwerkzeug getroffen werden.

Schritt 21

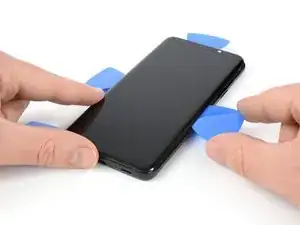

Setze ein fünftes Plektrum an der rechten Seite ein und schiebe es nach unten.
Schiebe es um die rechte untere Ecke herum und trenne den restlichen Kleber am unteren Rand des Displays auf.

Schritt 22

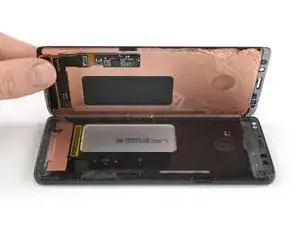

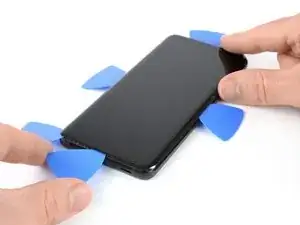

Wenn alle Klebeverbindungen an den Seiten des Smartphones durchgetrennt sind, kannst du das Display langsam anheben und entfernen.
Das Displaykabel wird durch eine Öffnung im Mittelrahmen geleitet. Führe es beim Ausbau des Displays sorgfältig durch diese Öffnung.
Bevor du das neue Display einbauen kannst, musst du alle Kleberrückstände vom Rahmen entfernen. Reinige die Klebeflächen mit Ispropylalkohol (mehr als 90%) und einem fusselfreien Tuch.
Wenn der Rahmen verbogen ist oder auf ihm noch Klebstoffreste oder Glassplitter zurückbleiben, dann passt das Display nicht richtig und kann beschädigt werden. Tausche den Rahmen aus, falls nötig.

Abschluss

Vergleiche dein Ersatzteil mit dem Originalteil. Vor dem Einbau musst du vielleicht fehlende Teile übertragen oder Schutzfolien vom Neuteil abziehen.

Der neue Bildschirm kann am Besten mit vorgestanztem doppelseitigen Klebestreifen befestigt werden. Klebe die Streifen auf die Rückseite des Bildschirms und führe dann das Displaykabel durch den Rahmen. Richte den Bildschirm aus und drücke ihn fest.

Schalte, wenn möglich, dein Smartphone ein und teste die Reparatur, bevor du es wieder zusammenklebst und neu abdichtest.

Um dein Gerät wieder zusammenzusetzen, folge den Schritten in umgekehrter Reihenfolge.

Überprüfe nach der Reparatur die Funktionen deines Geräts mit Hilfe dieser Anleitung.

Bitte entsorge deinen Elektroschrott fachgerecht.

Deine Reparatur hat nicht den gewünschten Erfolg gebracht? Gehe zu unserer Antworten Community, da kann dir geholfen werden.
