Steam Deck Lautsprecher tauschen

Geschrieben von: Carsten Frauenheim

Kommentare: 59

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

2 - 3 Stunden

Einleitung

Benutze diese Anleitung , um die Lautsprecher deines Steam Deck auszutauschen. Der linke und der rechte Lautsprecher sind über ein Kabel miteinander verbunden, und müssen als eine Einheit ausgetauscht werden.

Bevor du anfängst, achte darauf, das Gerät komplett auszuschalten und alle Kabel auszustecken. Folge allen allgemeinen Vorsichtsmaßnahmen zur Vermeidung von elektrostatischen Entladungen (ESD) bei der Reparatur.

Werkzeuge

Ersatzteile

Steam Deck Speakers

Schritt 1

Schalte das Steam Deck ein und entlade den Akku auf unter 25%, bevor du mit der Reparatur beginnst. Aus einem geladenen Lithium-Ionen-Polymer-Akku können gefährliche Chemikalien austreten, wenn er versehentlich angestochen wird.
Valve empfiehlt als zusätzliche Sicherheitsmaßnahme den Akku im BIOS in den battery storage mode (Akkuspeichermodus) zu versetzen, bevor du mit Reparaturen an inneren Bauteilen anfängst. Hier steht, wie das geht.
Schalte das Steam Deck komplett aus und ziehe alle Stecker ab.
Wenn du eine microSD-Karte angeschlossen hast, dann musst du sie entfernen, bevor du das Steam Deck öffnest. Wenn du die Rückseite ausbaust, ohne die Karte zu entfernen, kann sie in zwei Teile zerbrechen.
Es kann hilfreich sein, wenn du während der Reparatur das Steam Deck mit der Oberseite nach unten in seine Hülle legst, um die Joysticks zu schützen und Wackeln zu vermeiden.

Schritt 2

Entferne die acht Kreuzschlitzschrauben, mit denen die Rückabdeckung befestigt ist:
Vier 9,5 mm Schrauben
Vier 5,8 mm Schrauben
Achte während der gesamten Reparatur auf jede einzelne Schraube und sorge dafür, dass sie genau dorthin zurückkommt, wo sie vorher war, damit dein Steam Deck nicht beschädigt wird.

there should be a picture of the SD card slot at the start of every Steam Deck teardown. i know the note is there but i generally use the pictures to guide me and forgetting to remove the SD card is a very critical step

Nathan Barrow -

I agree, I just broke mine...

Camille B -

What is the the #1 philips used for? Only the #0 is mentioned in the instructions.

Christopher Martin -

I wish they would specify which size to use for which screws.

Mark D -

I found it easiest to use a PH1 for the red screws, and PH0 for the rest (including the internals.)

Chris Clawson -

Be careful you can strip the screws take your time

I use PH00 bit

jaybush74 -

I used the PH1 bit for this. You can use smaller bits but ideally there should be no play of the bit in the screw head.

Charles Semple -

are there playstation replacements (circle,square,cross,triangle)

Deór -

I used the ifixit tools and used the 00 size for the screws on the back.

Luis B - 10/01/23

I've completed the guide and found it very helpful!

I think somewhere in this part it would be helpful to name the size of the correct Phillips driver to use:

Use a Phillips driver to remove the eight screws securing the back cover:

Four 9.5 mm screws

Four 5.8 mm screws

Maynard -

I used the PH1 for the 9.5mm screws and PH00 for the 5.8mm screws. The PH0 wanted to strip one of the small ones.

Pol Llovet -

Schritt 3

Setze ein Plektrum in die schmale Fuge zwischen Rückabdeckung und Vorderschale an der Kante des rechten Griffs ein.
Heble die Rückabdeckung hoch, um sie aus den Clips zu lösen, mit denen sie befestigt ist.

I found it easiest to start this process at the top of the device near the fan exit.

Peter Lindberg -

second that and inserting the pick in the bottom middle and sliding the pick to each side

Sub -

I also found the top near the fan exit to be easier

Travis Patton -

Thank you for this tip, it definitely was easy starting at the top instead of by the bumper/triggers. After I opened the top I did the bottom and then it was way easier to gently open the sides. be very careful and go slowly to make sure that none of the clips are damaged

Luis B -

this as suggested above:

1. open the top

2. open the bottom

3.gently open the sides

austrasier - 17/04/23

same; i pried from the top of the screen area. I was unable to find an opening on the side

Dennis Wu -

I also started from the middle of the deck and worked my way out since I couldn't get a grip with the pick on the deck's side grips. Since this is a common step for pretty much all guides for opening the deck I think it's also worth noting that you should be careful not to bend the trims/seams where the front and back covers meet with the pick. When I first opened my deck you can definitely see where I nudged the pick in between the covers since I was probably using too much force on the pick itself.

Kaleb McKone -

It would be useful to note here that if you want to insert the little blue triangular iFixit opening picks into the right side along the edge, there isn't actually a gap as the directions say, at least not on newer Decks. You'll be making the initial gap using the pick. Brace it on something because you will need to use enough downward force that you're flexing the pick a bit and it'll probably be digging into the skin of a bare hand. With enough force suddenly it will make a click and go in just a bit, and then you're in business.

CaptFrost -

plastic picks didnt work for me but finger males did the job on prying this open

jacobbagsic -

I found it easiest to open starting with R1 or L1 buttons and proceeding to the center of the top edge

Karol Gro -

Schritt 4

Wenn alle Clips von einer Kante gelöst sind, kann der Rest ganz einfach entfernt werden.
Fasse die Rückabdeckung an der Öffnung, die du gerade erstellt hast, und ziehe sie nach oben vom Gerät weg, um die Clips an den langen Kanten zu lösen.
Entferne die Rückabdeckung.

If you have an SD card, you will want to take it out. I followed the guide and didn't think about the SD card I had inside. When I went to snap the case back on it clapped shut on the exposed SD card, shearing it in half and leaving the bottom half stuck in the SD card slot. I am still endeavoring to get it out.

Novice -

Schritt 5

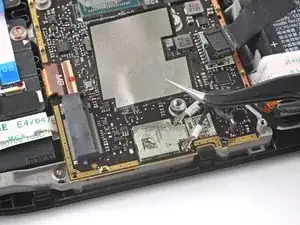

Entferne mithilfe einer Pinzette das Stück Klebefolie auf der versteckten Schraube auf der Platinenabschirmung.
Versuche die Klebefolie nach Möglichkeit nicht zu zerreißen, sodass sie wiederverwendet werden kann. Wenn es nötig ist, kannst du dir auch ein passendes Ersatzstück aus Aluminiumfolie zurechtschneiden und einkleben.

Use some heat here from a hairdryer to make this part easier.

If you screw up here you can replace the little aluminium square with some aluminium tape from Amazon. No less than 50 microns thick, slightly thicker is fine. and the square is 13mm both ways.

Matt S -

Schritt 6

Benutze einen Schraubendreher, um die drei Kreuzschlitzschrauben zu entfernen, mit denen die Abschirmung der Platine befestigt ist:
Eine 3,4 mm Schraube
Zwei 3,7 mm Schrauben

The procedure ended here for me, used an ifixit PH 00 bit on the screw behind the aluminium tape, bit wouldnt bite too great, one wrong twist and the screw was stripped. Not sure who or what initially screwed in that particular screw as the rest of the screws on the shield were fine, but boy is it in there tight. So now i have a stripped screw and a botched ssd replacement, don't think valve will let me RMA for this, but i'll give it a try and update accordingly.

Y. van S -

Any updates? Did they let you RMA?

Emanuel Gjoni -

I found one screw to be ridiculously tight too, managed to undo it without stripping thanks to reading your comment beforehand and going extra careful. Not going to lie, it was a tense moment :D

Andy HL -

I think the tendency is to go too small on the screwdriver bits because you're working on small electronics.

I used the PH1 bit on the screw under the foil and the PH0 bit for the two remaining screws without any problems.

Charles Semple -

What does this shield actually do? Some kind of magnetic protection?

Corey Cleric -

if I had to replace the key (R2) and that's it, can I directly remove it or do I have to act here on the motherboard too?

pujattidanny -

have you gotten an answer yet? trying to change mines as well but dont wanna do too much to the deck

briaNN -

button Not key, i’m sorry

pujattidanny -

I used the ifixit tools and used the 00 PH for these screws with no issue

Luis B -

If only swapping the SSD, it is not necessary to remove the top left 3.7mm screw. The heat shield is flexible enough that you can move it out of the way to access the SSD screw. For me this was necessary as the 3.7mm screw was completely unmovable and quickly stripped.

Scott A -

FYI there is a little pin on the cover that slots into the board. It is located near the top screw. I needed that to be inserted for the cover to go back down properly.

Seth Robinson -

Schritt 7

Entferne die Abschirmung der Platine.
Achte beim Zusammenbau darauf, dass das Kabel seitlich an der Platinenabschirmung verläuft und nicht darunter eingeklemmt ist.

When putting back on, run a pick along the edge of the shield between the wires to make sure nothing is pinching and the wires are clear of the shield before screwing down.

Matt S -

Schritt 8

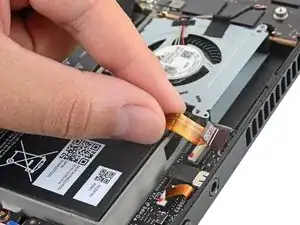

Fasse das Akkukabel an seiner Zuglasche und ziehe es vom Motherboard weg, um es abzutrennen.
Du kannst den Stecker auch mit dem flachen Ende des Spudgers aus seinem Anschluss herausschieben und dann endgültig mit der Hand abtrennen.

After fully reassembling my device I found that my battery was not showing any stats anymore. I couldn't start the device without being plugged in, however if I restarted it would stay on even if my power cable was detached. Battery showed 0%. It turns out I had not fully reinserted the battery cable at this stage during reassembly. MAKE SURE YOU PUSH IT ALL THE WAY BACK IN!

Michael Hoffmann -

Awesome thanks for this tip!

petergeranio -

It is helpful to lift up gently with a the tapered end of a spudger underneath the tucked-in portion of the battery cable, creating a bit of flex in the cable before pulling on the pull tab. I found that without doing so, the fabric pull-tab simply tore off of the cable under light-to-moderate force (the fabric itself ripped cleanly across, like a paper towel). Careful, gentle pressure with a spudger can be used to remove the plug by prying gently on the rear ridge of the plastic plug (not the wire!) if this happens.

Gene Eckser - 08/08/22

This is exactly what happened to me. Maybe it was a pull tab previously, mine was a ribbon cable that tore - captured the image here: https://www.ianwootten.co.uk/2022/11/22/...

Ian Wootten -

I found it less scary and easier to remove the battery connection by using a fingernail on the ridge and pushing it off the connector. I felt like pulling on the battery cable was too harsh.

montgomery mchargue -

Upon plugging the battery back in, I found it easy to use two spudgers- one on each side- to pull/push the connector back into it's port. Be careful to not put any pressure on the battery wires themselves.

montgomery mchargue -

When reconnecting the battery cable, you'll know when it's inserted and power is restored, because the white LED will illuminate at the top of the Deck near the power button. You should be able to see it while you're reconnecting the battery cable

Michael Davis -

Why not just let the battery discharge completely and then not have to disconnect it?

Jeffrey Martin -

Completely discharging a battery reduces its lifespan. It's completely unnecessary.

Stefan Camporese (CENTER) - 12/11/22

Because no lipo battery is ever completely discharged -- you would not be able to recharge it if it was. There will always be enough power left in it to cause damage if shorted even if it isn't charged enough to power up the device it's connected to.

David Cameron -

I would personally not recommend pulling the tab. It doesn’t apply force at the correct angle. You should revise these instructions to advise using a combination of pulling on the tab, and careful pressure on the connector towards the right of the mainboard to carefully work it out.

Using the pull tab alone could cause problems if not done extremely carefully.

William Winborne - 09/01/23

This part was wayyyyy easier than I anticipated and I worried for nothing because I used the ifixit spudger to push it out a bit and then I literally used my finger nail and was able to slide it right off. Dont be afraid, its not that difficult and its not that delicate to break if you do it patiently

Luis B - 10/01/23

I inserted the cable very firmly with a spunger, being careful not to press down too hard on the cables, and even tried redoing it, but I don't see any LED illumination. I am now unable to boot the deck into the boot manager. Any additional tips?

junefish -

Schritt 9

Benutze einen Kreuzschlitzschraubendreher, um die 3,4 mm Schraube zu entfernen, mit der die SSD befestigt ist.

Schritt 10

Sobald die SSD-Schraube entfernt ist, löst sich die SSD in einem flachen Winkel ab.
Fasse die SSD und ziehe sie von ihrem M.2 Platinenstecker weg, um sie zu entfernen.
Setze die SSD beim Zusammenbau wieder in einem flachen Winkel in ihren Platinenstecker ein, und befestige sie mithilfe der SSD-Schraube in ihrer horizontalen Position.

Schritt 11

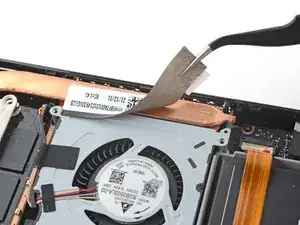

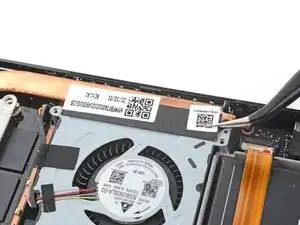

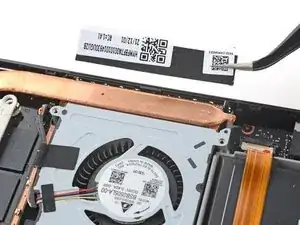

Benutze eine Pinzette, um den Sticker an der Oberkante des Lüfter abzulösen.
Versuche den Sticker nach Möglichkeit nicht zu zerreißen, sodass er wiederverwendet werden kann. Wenn nötig, erwärme ihn etwas, um den Kleber aufzuweichen.
Wenn du den Eindruck hast, dass der Sticker doch anfängt zu reißen, dann ziehe ihn an einer Ecke mit einer Pinzette soweit hoch, dass du ihn mit den Fingern fassen kannst. Entferne ihn dann per Hand.

It's not super clear from the pictures but you're aiming to remove the black strip, not just the small white square sticker. Use heat and go slowly.

Matt S -

I didnt like using the tweezers for this part because the sticker was so stuck that it felt like using the tweezers was going to rip it. I used the tweezers to lift it a bit and used my finger to gently lift the rest.

Luis B -

You don't need to remove the sticker entirely from the heat sink, just the side where it sticks to the fan. At least on mine, the black sticker was 80% on the heat sink, so it was much easier to just peel off the thin strip from the fan

jamesmiglietta -

Schritt 12

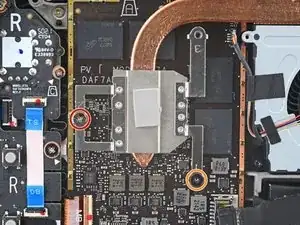

Benutze einen Schraubendreher, um die beiden Kreuzschlitzschrauben zu lösen und zu entfernen, mit denen der Kühlkörper am Motherboard befestigt ist:
Eine unverlierbare 3,5 mm Schraube
Eine 3,4 mm Schraube
Nein, der Schein trügt nicht! Die dritte Schraube am Kühlkörper wurde an einem früheren Zeitpunkt der Demontage entfernt, sie dient nämlich auch als versteckte Schraube an der Platinenabschirmung.

Schritt 13

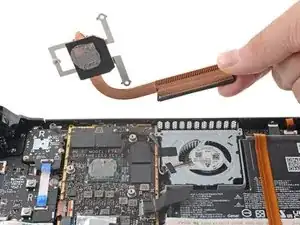

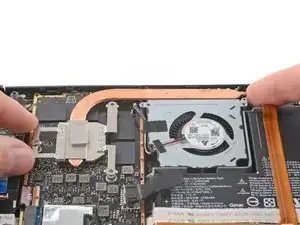

Hebe den Kühlkörper an und entferne ihn.
Bevor du den Kühlkörper wieder einbaust, folge dieser Anleitung, um den Kühlkörper und die APU zu reinigen und neue Wärmeleitpaste aufzutragen.

Where i can buy this heatsink?

Savatium -

Schritt 14

Fasse die Kanten des Lüftersteckers mit einer Pinzette und ziehe den Stecker hoch, um ihn vom Motherboard abzutrennen.
Ziehe das Lüfterkabel an seinem Stecker heraus und nicht an den Kabeln.

Schritt 15

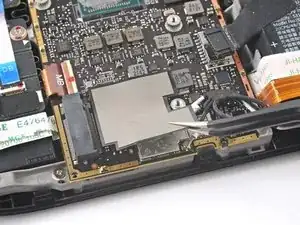

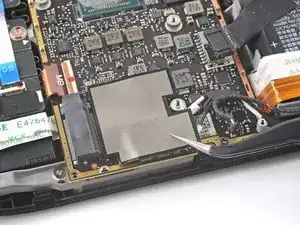

Löse das WLAN Abschirmband mit einer Pinzette ab und entferne es.
Versuche, es nach Möglichkeit nicht zu zerreißen, damit es wiederverwendet werden kann. Wenn nötig, kannst du es leicht erwärmen, um den Kleber aufzuweichen.

The steam deck looks to be shipping now with an additional plastic sheet adhered to the wifi module meant to better retain the connectors in place, that will have to be removed.

Stephen Micheals -

Schritt 16

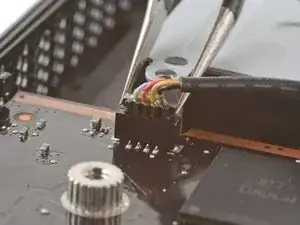

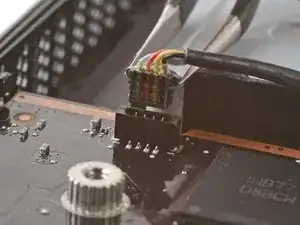

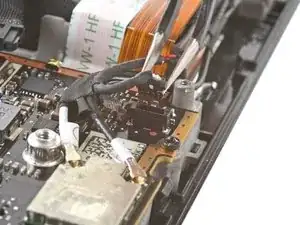

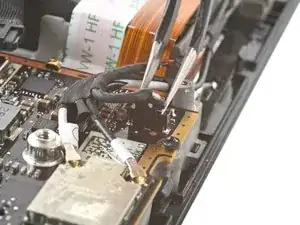

Fasse die Kanten des Lautsprechersteckers mit einer Pinzette und ziehe den Stecker nach oben, um ihn vom Motherboard abzutrennen.
Ziehe das Lautsprecherkabel an seinem Stecker und nicht an den Kabeln heraus.

Schritt 17

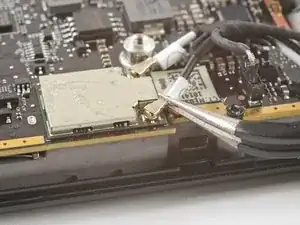

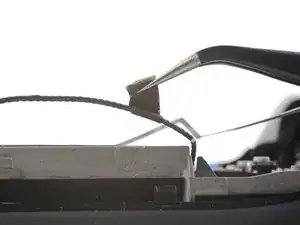

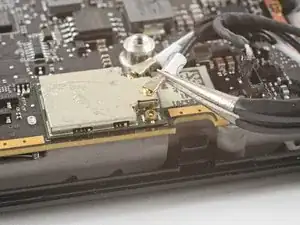

Fasse den Antennenstecker mit einer Pinzette so nah wie möglich an seiner Basis.
Ziehe ihn gerade nach oben, um das Kabel abzutrennen.
Wiederhole das beim zweiten Antennenkabel.
Achte beim Zusammenbau darauf, dass beide Antennenkabel wieder in ihren entsprechenden Anschlüssen verbunden werden. Die Markierungen as den Kabeln entsprechen denen auf dem WLAN-Modul.
Richte die Stecker direkt über ihren Anschlüssen aus und drücke sie nach unten, bis sie einrasten, um die Kabel wieder zu verbinden.

Schritt 18

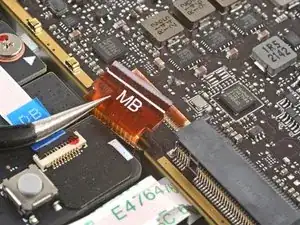

Hebe den kleinen Sicherungsbügel am ZIF-Verbinder des Displaykabels mit der Spudgerspitze hoch.
Schiebe das Kabel mit einer Pinzette aus seinem Anschluss.
Fasse das Kabel an seiner Zuglasche, nicht am Kabel selbst.

Schritt 19

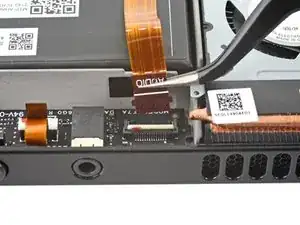

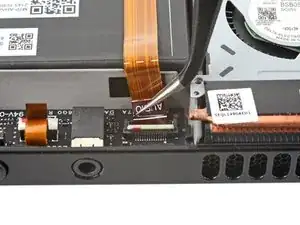

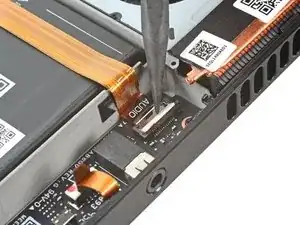

Hebe den kleinen Sicherungsbügel am ZIF-Verbinder des Audio-Kabels mit der Spudgerspitze hoch.

FYI the locking flap was not white, but black on my model.

David VanWormer -

Schritt 20

Schiebe das Kabel mit einer Pinzette aus seinem Anschluss.
Fasse das Kabel an seiner Zuglasche, nicht am Kabel selbst.

Schritt 21

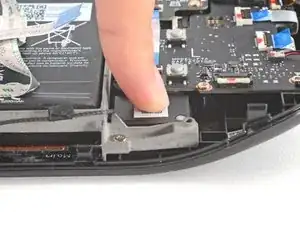

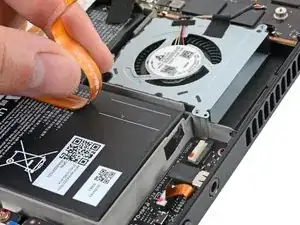

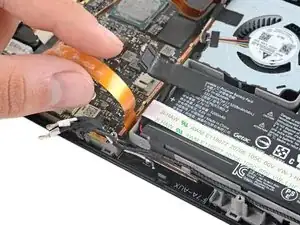

Löse das Audio-Kabel vorsichtig vom Akku ab.
Das Audio-Kable ist leicht auf dem Akku festgeklebt.
Falls der Kleber zu hartnäckig ist, erzwinge es nicht. Erwärme das Audio-Kabel leicht mit einem iOpener oder einem Fön, um den Kleber aufzuweichen.

Schritt 22

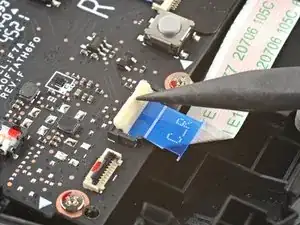

Hebe den kleinen Sicherungsbügel am ZIF-Verbinder der Tastenplatine mit der Spudgerspitze hoch.
Ziehe das Kabel mit einer Pinzette aus seinem Anschluss.
Fasse das Kabel an seiner Zuglasche und nicht am Kabel selbst.

Please note, when replacing the button board cable, and when removing the motherboard, there may be adhesive that sticks the DB cable to the ribbon cable underneath it, which is the Interconnect Cable, to the right of the image above.

Since the adhesive will stick that cable to the Interconnect Cable, the DB cable that connects to the BOTTOM of the motherboard may disconnect from its zif connection. You will have to connect the DB cable that connects to the underside of the Steam Deck's motherboard first to ensure the connection from the DB to the button board is established. This can be tested in the BiOS as basic directional pad and A and B buttons should be functional in the BiOS or Recovery Menu.

Opz Sigma -

Schritt 23

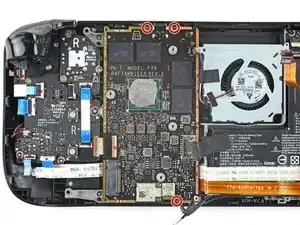

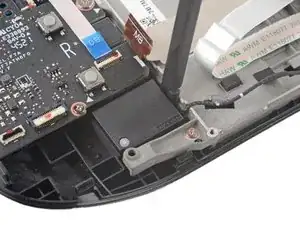

Benutze einen Schraubendreher, um die drei 3,7 mm Kreuzschlitzschrauben zu entfernen, mit denen das Motherboard befestigt ist.

Schritt 24

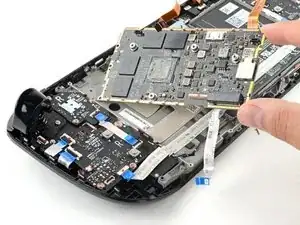

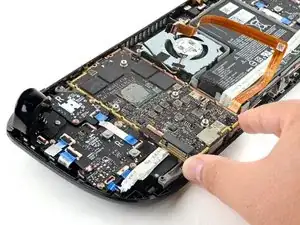

Entferne das Motherboard.

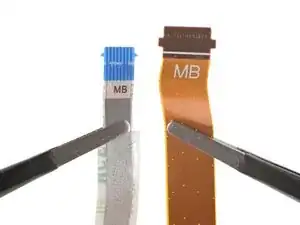

Das Audio-Kabel sowie das Kabel der Tastenplatine sind über ZIF-Stecker mit der Unterseite des Motherboards verbunden.

On replacement, check all the way around the motherboard for trapped cables!

Mark H -

Second the above, the DB cable is usually attached to the underside of the motherboard, however due to adhesive that the DB cable is ontop of, when removing the motherboard it can disconnect the DB cable from the motherboard.

Also this is important to make sure that the following aren't inaccessible when re-installing the motherboard:

Heatsink Fan near top-right
MB cable to display near bottom left
Speaker and Wi-Fi cables near bottom right
DB cable that connects underneath Motherboard near bottom left
HD Audio cable underneath Motherboard near bottom right

Opz Sigma -

Peux ton changer le lecteur sd ??

Il est défectueux

d.karimali -

Schritt 25

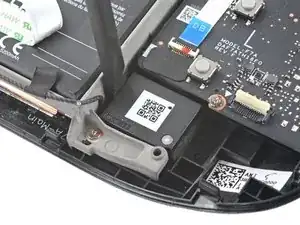

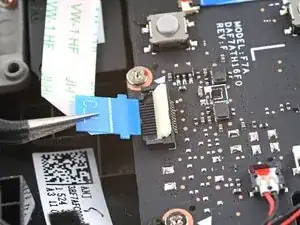

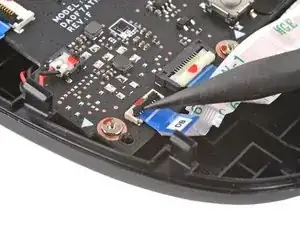

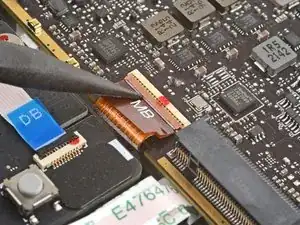

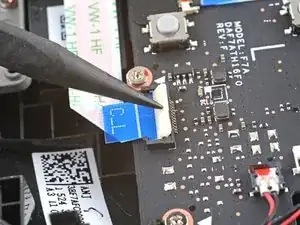

Benutze das spitze Ende eines Spudgers, um den kleinen Sicherungsbügel am ZIF-Verbinder des Verbindungskabels der Tastenplatine an der linken Tastenplatine anzuheben.
Schiebe das Kabel mithilfe einer Pinzette aus seinem Anschluss heraus.
Fasse das Kabel an der blauen Zuglasche und nicht am Kabel selbst.

Schritt 26

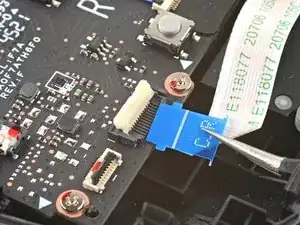

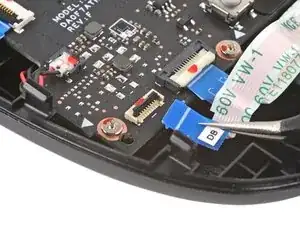

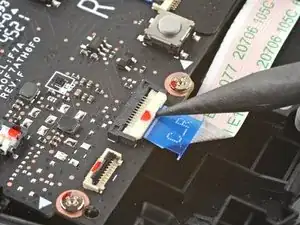

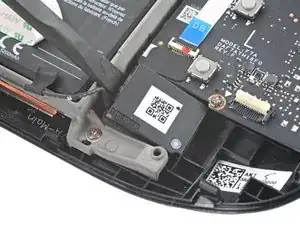

Benutze das spitze Ende eines Spudgers, um den kleinen Sicherungsbügel am ZIF-Verbinder des Verbindungskabels der Tastenplatine an der rechten Tastenplatine anzuheben.
Schiebe das Kabel mithilfe einer Pinzette aus seinem Anschluss heraus.
Fasse das Kabel an der blauen Zuglasche und nicht am Kabel selbst.

Schritt 27

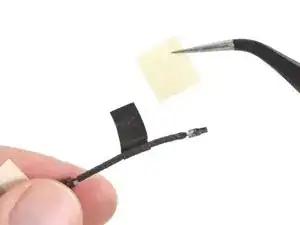

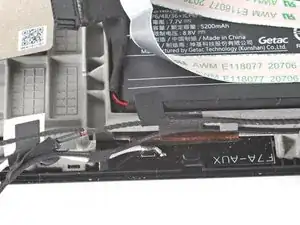

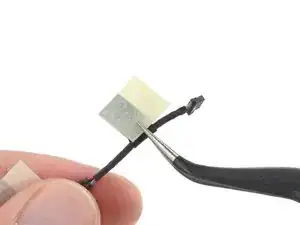

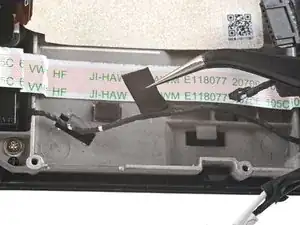

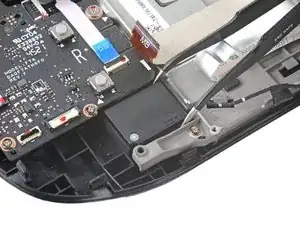

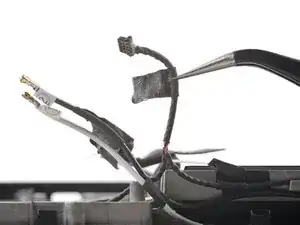

Benutze eine Pinzette, um das Klebeband abzulösen, mit dem das Lautsprecherkabel und die WLAN-Antennenkabel zusammengebündelt sind.

Schritt 28

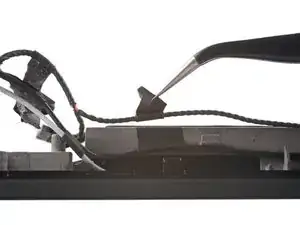

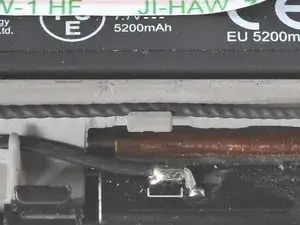

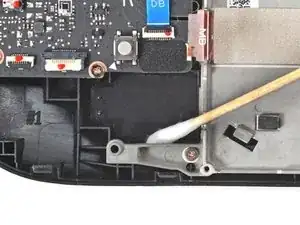

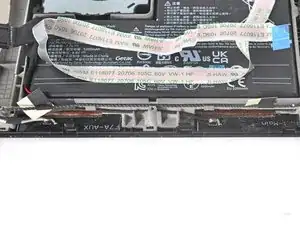

Löse die verschiedenen schwarzen Klebestreifen ab, mit denen das Lautsprecherkabel an der Unterkante des Rahmens entlanggeführt wird.

Schritt 29

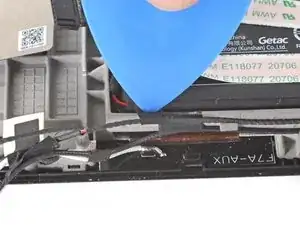

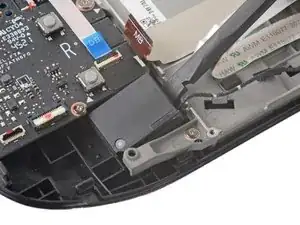

Setze das flache Ende eines Spudgers zwischen den rechten Lautsprecher und den Rahmen.
Klappe den Spudger hoch, um den Lautsprecher von der Frontabdeckung, mit der er leicht verklebt ist, abzulösen.
Wenn der Kleber nicht nachgibt, hole den Lautsprecher nicht mit Gewalt heraus. Erwärme ihn leicht mit einem iOpener oder einem Fön, um den Kleber aufzuweichen.

Schritt 30

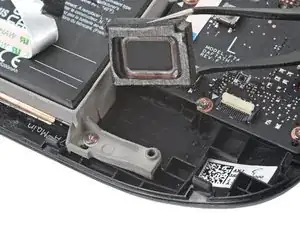

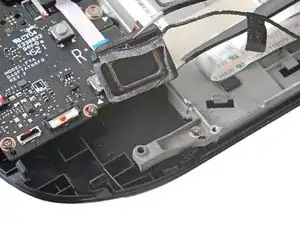

Hole den rechten Lautsprecher mit einer Pinzette aus seiner Vertiefung heraus.
Achte beim Ausbau des Lautsprechers darauf, dass das empfindliche Lautsprechergitter darunter an Ort und Stelle bleibt. Stelle beim Zusammenbau sicher, dass es glatt an der Frontabdeckung anliegt.

Schritt 31

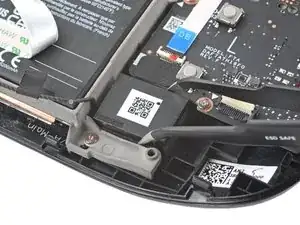

Setze das flache Ende eines Spudgers zwischen den linken Lautsprecher und den Rahmen.
Klappe den Spudger hoch, um den Lautsprecher von der Frontabdeckung, mit der er leicht verklebt ist, abzulösen.
Wenn der Kleber nicht nachgibt, hole den Lautsprecher nicht mit Gewalt heraus. Erwärme ihn leicht mit einem iOpener oder einem Fön, um den Kleber aufzuweichen.

Schritt 32

Hole den rechten Lautsprecher mit einer Pinzette aus seiner Vertiefung heraus.
Achte beim Ausbau des Lautsprechers darauf, dass das empfindliche Lautsprechergitter darunter an Ort und Stelle bleibt. Stelle beim Zusammenbau sicher, dass es glatt an der Frontabdeckung anliegt.

Schritt 33

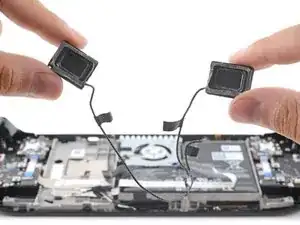

Entferne die beiden miteinander verbundenen Lautsprecher.

Schritt 34

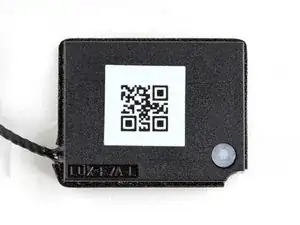

Die beiden Lautsprecher sind folgendermaßen beschriftet:
LUX-F7A-L auf dem linken Lautsprecher.
LUX-F7A-R auf dem rechten Lautsprecher.

Schritt 35

Reinige gründlich alle Klebeoberflächen, um eine gute Haftung zu gewährleisten.
Benutze Klebstoffentferner oder Isopropylalkohol (>90%), um alle Klebereste zu entfernen. Wische so lange mit einem Wattestäbchen oder einem Mikrofasertuch, bis alle Klebereste weg sind.
Obwohl die Benutzung von Isopropylalkohol bei Elektrogeräten in den meisten Fällen unbedenklich ist, kann er bestimmte Schaumkleber auflösen. Achte also darauf, nicht zu viel Alkohol zu verwenden.
Lasse alle Alkoholreste komplett verdunsten, bevor du mit dem Zusammenbau weitermachst.

Schritt 36

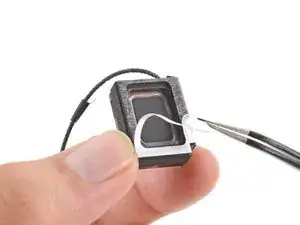

Ziehe die Schutzfolien von den Lautsprechern ab, um den Kleber darunter freizulegen.

Schritt 37

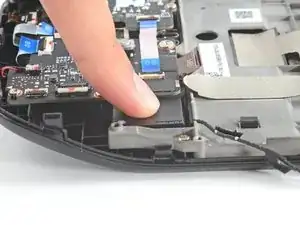

Setze jeden Lautsprecher in seine Vertiefung und drücke ihn mit den Fingern fest.
Der rechte Lautsprecher wird sich zu deiner Linken befinden, und umgekehrt, da das Steam Deck verkehrt herum liegt.

Schritt 38

Passe das Lautsprecherkabel in die beiden Haken unten am Rahme ein.

Schritt 39

Entferne die Schutzfolien von den Klebestreifen am Lautsprecherkabel.

Schritt 40

Um eine saubere Kabelführung zu gewährleisten, klebe einen Klebestreifen des Lautsprecherkabels an die Oberkante des Gehäuses, so dass oben ca. 3 mm bleiben, die nicht festgeklebt sind.

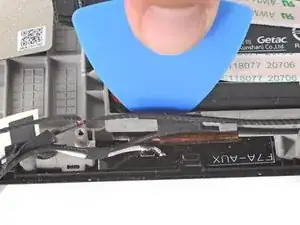

Falte den Klebestreifen mithilfe eines Plektrums über die Kante des Akkueinschubs und klebe ihn an der Innenkante fest.
Wiederhole das beim zweiten Kabel-Klebestreifen und fahre mit dem Zusammenbau fort.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.

Entsorge deinen Elektromüll fachgerecht.

Lief die Reparatur nicht wie geplant? Versuche es mit einigen grundsätzlichen Lösungsansätzen, ansonsten findest du in unserem Steam Deck Forum Hilfe bei der Fehlersuche.

Tinte & Feder

Carsten Frauenheim

Mitglied seit: 10/03/20

88317 Reputation

Ein Kommentar

Hello.

Thanks for your great doc.. I got a problem on my steam deck that the left speaker sounds louder and more clear than the right side. Tried many games and other music resourses, also checked the balance setting in desktop mode, right side seems to be a liitle weaker.

Especially the treble range is especially obviously like this.

Do you think if it Is a hardware failure? Did you ever see this ptoblem?

Thanks a lot.

Schuma6 MZX -
