Teenage Engineering OP-1 Keyboard Austausch

Geschrieben von: Tobias Isakeit
  • Kommentare: 17
Teenage Engineering OP-1 Keyboard Austausch

Schwierigkeitsgrad

Mittel

Schritte

4

Zeitaufwand

30 Minuten

Einleitung

Kein Keyboard kein Sound. So einfach ist das. Aber keine Angst, es zu ersetzen ist genau so einfach.

Diese Anleitung zeigt dir, wie wie du das Keyboard deines OP-1 ersetzt.

  1. vxoTLiJxFDPOji5X
    vxoTLiJxFDPOji5X
    ajlj12AYLBNXKv6o
    MSgrKiNeLFhWdEpd

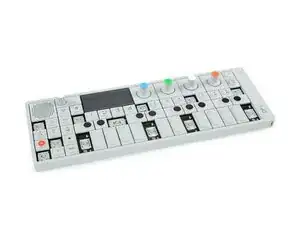

    • Um an die Schrauben unter dem Keyboard zu kommen, musst du einige Tasten entfernen. Dafür kannst du entweder ein Opening Tool oder ein Opening Pick verwenden. Das erste Bild zeigt, welche Tasten entfernt werden müssen (insgesamt zwölf Stück).

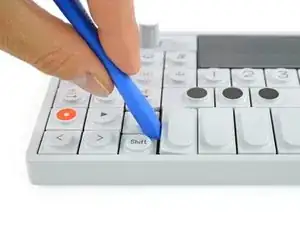

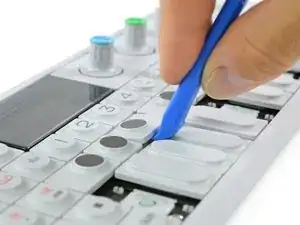

    • Die vier länglichen Tasten der Klaviatur kannst du von links her lösen.

    • Die acht kleineren Tasten löst du von unten.

  2. NKEIk4cFqiaAPIDr

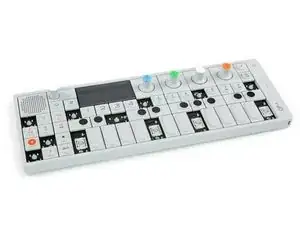

    NKEIk4cFqiaAPIDr
    faMO21YfJAINC3yK

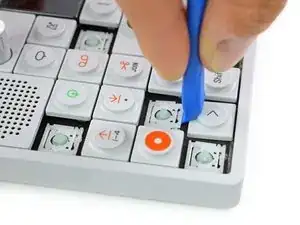

    • Der Scherenmechanismus der acht kleinen Tasten blockiert die darunter liegenden Schrauben.

    • Wieder mit einem Opening Tool oder einem Opening Pick kannst du diese einfach herausheben.

    • Achte beim Zusammenbauen darauf, dass die Scherenmechanismen in der richtigen Orientierung eingebaut werden.

  3. SLEyuvdxWjnDuCUg
    SLEyuvdxWjnDuCUg
    RCYV1CYSlXFdOVKE
    MpduwLQ5mTtWh4lM

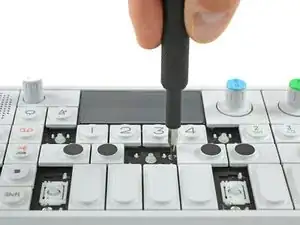

    • Löse die zwölf Schrauben mit einem Phillips #00 Schraubendreher.

    • Dann ziehe einfach die vier Drehknöpfe und den Lautstärkeregler ab.

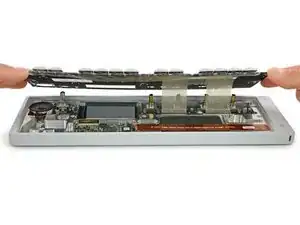

    • Jetzt kannst du das Keyboard leicht anheben und versetzt nach hinten ablegen.

    Your missing the ribbon decoupling step, unless you skipped it because it’s such a tight squeeze to get back in.

    William “Zoe” FitzGerald -

    The concept of removing the square panels that the knobs sit on was skipped.

    Station 2Station -

  4. sq6pFjQdQhfSeR12
    sq6pFjQdQhfSeR12
    kEQZ31Y6ENYobgjN

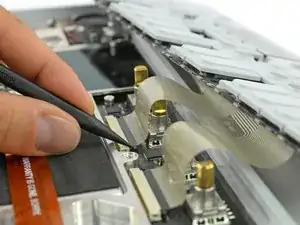

    • Entriegele die Flachbandkabel indem du die beiden schwarzen Kunststoffnasen auf jeder Seite der Anschlüsse wegdrückst.

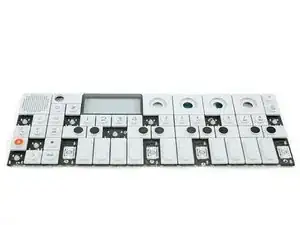

    • Nun kannst du die Kabel herausnehmen und das Keyboard vollständig entfernen.

    • Vergiss nicht beim neuen Keyboard die Schutzfolie unter dem Sichtfenster zu entfernen bevor du es einbaust.

    • Der OP-1 hat einen Modus zum Testen verschiedenen Funktionen. Du kannst ihn starten, indem du während dem Einschalten dem Button "COM" drückst und dann "function test" (2) wählst. Du musst nicht den alle Tests durchlaufen und kannst den OP-1 ausschalten, nachdem der Keyboard-Test zu Ende ist.

    Don't forget to add the metal parts of the new plastic keys and press the keys down until you hear a click.

    Raimund S -

    I found bring the OP-1 higher up off my work surface made installing the ribbons much easier, oh and keep the keyboard assembly parallel to the OP-1 to ensure the ribbons seat evenly.

    Stephen Holder -

Abschluss

Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.

Tinte & Feder

Tobias Isakeit

Mitglied seit: 31/03/14

108043 Reputation

13 Kommentare

Nice guide Tobias!

Worked like a charm. My OP-1 feels brand new.

Thanks iFixit X TeenageEngineering for providing these replacement parts!

Keep it up <3

Flavius Ivancu -

Awesome guide! Thank you!!!

Jason Wasiak -

After reassembling everything I have one key ( the upper A) which retriggers the sound randomly if I press the key.

I hope that the reason is not that I put the flex cable back too loose … and i have to open it again. Anyone had this before?

Raimund S -

This happened to me constantly, only by taking the key off I noticed the tiniest amount of moisture, a mere misting, nesting in the board. it had been re-triggering randomly… Not ideal whilst constantly gigging. Seems to be triggering normally now after drying it in front of a heater. The only thing I think could of caused this is a dry ice machine I played beside a few weeks ago.

Qaiyyum Tajudin -

Perfect. Thanks :)

kristianottosen -

Did this along with with replacing the connector board and it all seems as good as new. Recommended getting the Opening Tool, Spudger and for the connector board job the Jimmy. Well done TE for providing this to option for repairs.

Toby Curnow -

Usually when a key retriggers or triggers multiple times on one press, it's because the plastic that holds the metal on the inside of the key has broken. It still sits in place, but the key would need to be replaced.

Mike -

keyboard replaced I have a new OP1 ;)

thx TE, hope you will bring connector board please !!!

Cédric Buron -

Thank you very much for the tutorial. Made me believe that I could do it. My OP1 feels brand new again.

aaa -

Is this going to be available any time soon?

Marco Luceri -

Solid guide. Solid fix. Nice to have my synth back in order :)

Scott McGimpsey -

I have a a broken scissor mechanism on 1 single key of my OP-1, but it seems like my only option to replace that tiny broken part is to buy a whole new keyboard. Wondering if someone on this thread might confirm that (or offer and alternative). Thanks!

Ben White -

Take a look at these comments, maybe this will help.

Tobias Isakeit -
