Xbox 360 CPU Kühlkörper austauschen

Greife die Festplatteneinheit mit einer Hand und drücke mit der anderen den kleinen Hebel, während du die Festplatteneinheit nach oben hebst.

Nimm die Festplatteneinheit von der Konsole.

Führe das flache Ende eines Spudgers oder die Kante eines Xbox 360 opening tools in den kleinen Schlitz an der Seite des Front Pannels in der Unterseite.

Hebel die vordere Kante des Lüfters weg von der Frontplatte.

Führe das Werkzeug in die Löcher der weißen Plastik-Seitenabdeckung ein.

Um die Klammern zu lösen, arbeite dich von der Vorder- zur Hinterseite der Lüftereinheit entlang.

Während du die Bodenabdeckung leicht anhebst, nutze die Spitze eines Spudgers um die Klammern zu lösen.

Wiederhole den selben Schritt mit den mittleren Klammern.

Nun fehlen nur noch die hinteren zwei Klammern um den Lüfter herauszunehmen.

Hebe den Lüfter aus dem Gehäuse.

Führe die flache Seite eines Spudgers zwischen der Frontabdeckung und der Außenhülle, nahe des An/Aus-Schalters, ein.

Führe den Spudger entlang der Kante der Frontabdeckung um die Klammern zu lösen, die sie an der Konsole halten.

Wiederhole den selben Ablauf an der anderen Seite der Frontabdeckung.

Entferne die Frontabdeckung.

Die obere Lüftereinheit wird mit Klammern in der Konsole gehalten. Die ersten zwei sind hier rot markiert.

Führe das flache Ende eines Spudgers in die kleine, bereits erwähnte, Öffnung ein um die Klammern zu lösen.

Um die Klammern zu lösen, beginne in der Mitte der oberen Lüftereinheit.

Während du leicht die Kante der Lüftereinheit anhebst, nutze die Spitze eines Spudgers um die Klammern in der oberen Mitte der Seitenabdeckung hineinzudrücken um sie zu lösen.

Nutze die Spitze eines Spudgers um die Klammern an der hinteren Seite der oberen Lüftereinheit zu lösen.

Nutze die Spitze deines Spudgers um die Klammer an der hinteren Seite der oberen Lüftereinheit zu lösen.

Entferne die obere Lüftereinheit.

Siehe vorsichtig den Sticker von der Konsole ab.

Nutze das flache Ende eines Spudgers um die folgenden Verriegelungen zu lösen:

Über dem Front-USB Port

Unter dem Front-USB Port

Über den Speicherkarten-Schlitzen.

Führe das flache Ende eines Spudgers in der Verriegelung über der Eject-Taste ein und hebel nach oben um die letzte Verriegelung zu lösen.

Hebe vorsichtig die vordere Kante der Seitenabdeckung an, um sicherzustellen, dass die Verriegelungen an der Vorderseite komplett gelöst sind.

Drücke das Xbox 360 Opening Tool in die Schlitze für die Klammern, die Ober- und Unterseite verbinden in der Nähe der I/O Ports.

Während du das Opening Tool in die Xbox drückst, drücke die obere und untere Hülle auseinander um die Klammern zu lösen.

Während du die obere und untere Hülle auseinander drückst, nutze die Spitze eines Spudgers oder den Stift eines Xbox 360 Opening Tools um die lange Klammer (rot markiert) in das Gehäuse zu drücken.

Die Klammer löst sich und hinterlässt die Klammern in der Nähe des Stromanschlusses als einzige Klammern zurück, die die Gehäuseteile verbinden.

Drück das Xbox 360 Opening Tool unten in die zwei verbleibenden Schlitze um die Klammern in der Nähe der Stromverbindung zu trennen.

Drücke die beiden Gehäuseteile auseinander um sie komplett voneinander zu trennen.

Greife den hinteren Teil der Rückseite und hebe ihn an um ihn von der Konsole zu trennen.

Verwende die Spitze eines Spudgers um die Klemme, die den Auswurfknopf festhält, aus dem Metallgehäuse zu lösen.

Führe die Flache Seite des Spudgers zwischen die Auswurftaste und das optische Laufwerk ein.

Hebel die Auswurftaste aus ihren letzten Verankerungen und nimm sie heraus.

Drehe die 6 silbernen 64 mm T10 Torx Schrauben heraus, die die obere Abdeckung am Metallgehäuse halten.

Hebe die obere Abdeckung nach oben um sie von der Konsole zu trennen.

Zieh die silbrige Klebefolie ab, die das optische Laufwerk am Gehäuse festhält.

Hebe das optische Laufwerk leicht nach oben um an das SATA Kabel und das Stromkabel des Laufwerks heranzukommen. Die Kabel befinden sich auf der Rückseite des optischen Laufwerks.

Greife das Stromkabel kurz hinter seinem Stecker und zieh es gerade aus dem optischen Laufwerk heraus.

Greife das SATA-Kabel am Stecker und ziehe es gerade aus dem optischen Laufwerk heraus.

Hebe das optische Laufwerk aus dem Metallgehäuse heraus.

Führe das flache Ende eines Spudgers in die kleine rechteckige Öffnung an der Oberseite des Lüfterkanals.

Löse vorsichtig die Klammer des Lüfterkanals und nimm den Lüfterkanal aus der Xbox.

Hebe die Rahmenleiste über den Doppelventilatoren an und ziehe die Doppelventilatoren in Richtung des Motherboards.

Ziehe das Kabel der Doppelventilatoren vom Mainboard ab.

Entferne die Doppelventilatoren aus dem Gehäuse.

Verwende die flache Seite eines Spudgers um die Klammern, an der oberen und linken Seite des RF Modulschilds zu lösen.

Entferne das RF Modulschild von der Konsole.

Drehe die drei 5,6mm T8 Torx-Schrauben heraus, die das RF Modul am Metallgehäuse befestigen.

Greife das RF Modul und zieh es vorsichtig hoch um es aus seinem Sockel im Motherboard zu nehmen.

Nimm das RF Modul aus der Konsole.

Entferne folgende Schrauben, die das Motherboard am Metallgehäuse befestigen:

Neun goldene 11mm T10 Torx-Schrauben.

Acht schwarze 5,6mm T8 Torx-Schrauben.

Hebe das Motherboard an der vorderen Kante an.

Entferne das Motherboard aus dem Metallgehäuse.

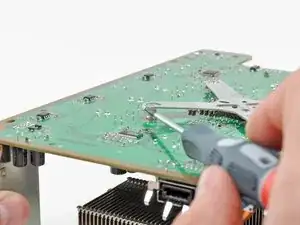

Setze die Klinge eines kleinen Flachschraubendrehers zwischen der X-förmigen Klammer und dem Haltestift am Kühlkörper ein.

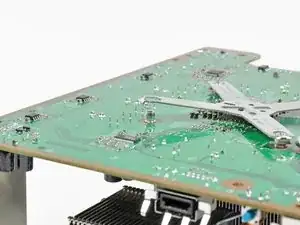

Heble die X-förmige Klammer weg vom Haltestift bis sie über den kleinen Einschnitt im Haltestift geschoben worden ist.

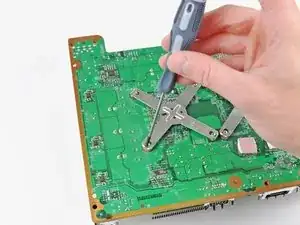

Setze den Schraubendreher parallel zur Hauptplatine zwischen X-förmiger Klammer und dem Haltestift ein.

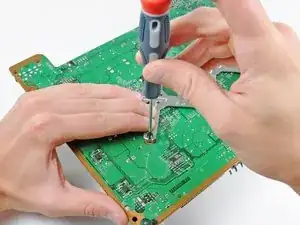

Verdrehe den Schraubendreher, bis die X-förmige Klammer sich vom Haltestift löst.

Entferne den Kühlkörper der CPU.
