Xbox One Kühlkörper austauschen

Um die Xbox zu öffnen musst du diesen Sicherheitsaufkleber auf der Rückseite ablösen oder am Spalt im Gehäuse aufschneiden. Aber keine Sorge - solange du nichts beschädigst, kann Microsoft nicht legal deine Garantie für ungültig erklären . Viel Spass!

Löse mit einem Öffnungswerkzeug aus Plastik das Kunsstofflüftergitter um die seitliche USB Buchse.

Das Gitter ist ziemlich flexibel und mit schwachen Plastikklammern befestigt - beginne an der Rückseitel und löse es allmählich ab.

Schiebe das Plastikstück gerade nach hinten und entferne es.

Setze das flache Ende eines Spudgers zwischen dem oberen und unteren Gehäuseteil genau da ein, wo sie sich hinten an der Lüftungsöffnung treffen.

Setze ein Öffnungswerkzeug aus Plastik zwischen das obere und untere Gehäuse, um die Klammer über der hinteren Lüftungsöffnung zu lösen.

Fahre weiter ringsum die Rückseite der Xbox fort, um die Klammern zu öffnen.

Fahre fort Klammern zu öffnen. Dabei ist es hilfreich mit dem Öffnungswerkzeug aus Plastik direkt über die Klammern zu fahren.

Beginne mit dem Spudger, der noch in der Lücke steckt. Hebel das obere Gehäuseteil hoch, um die letzten Klammern zu lösen.

Hebe das obere Gehäuseteil leicht an und schiebe es ein bisschen weg um an das vordere Bedienteil zu kommen.

Über dem Verbinder ist ein blauer Plastikbügel. Hebe ihn mit einer Pinzette über den weißen Verbinder.

Nimm die Spitze eines Spudgers um die Lasche, die den Verbinder festhält zum Kabel hin zu schieben und damit zu entriegeln.

Mit einer Pinzette kannst du das Kabel nun vorsichtig aus der Buchse ziehen.

Entferne das obere Gehäuseteil.

Benutze das flache Ende des Spudgers, um die Klammern zu lösen, die das Front Panel an der oberen Gehäusehälfte festhalten.

Entferne die vordere Verkleidung vom oberen Gehäuseteil.

Setze das Oberteil wieder auf.

Bringe die Klammern in Position und drücke sie fest, um sie ringsum wieder zum Einschnappen zu bringen.

Halte das Front Panel nahe der Vorderseite der Xbox fest.

Mit einer Pinzette kannst du nun das Kabel des vorderen Knopfes wieder in den ZIF Anschluss einsetzen.

Mit der flachen Seite eines Spudgers sicherst du den ZIF Stecker indem du den Bügel wieder nach links drückst.

Bringe das Front Panel in einen Winkel von 45 Grad und verzahne seine Haken mit denen des unteren Gehäuseteils.

Drücke die Oberseite des Front Panels in die XBox hinein, so wie man einen Briefkastendeckel schließt. Drücke fest so dass die Klammern, die das Front Panel mit dem oberen Gehäuseteil verbinden, sicher einrasten.

Ziehe vorsichtig den Verbinder des Lautsprecherkabels ab, um es vom von der Frontplatine zu trennen.

Mit dem flachen Ende des Spudgers kannst du das Antennenkabel von der Platine trennen.

Entferne die beiden 9,5 mm Torx T9 Schrauben von der WiFi-Platine.

Ziehe die WiFi-Platine gerade aus ihrem Anschluss auf dem oberen Metallgehäuse.

Lasse das WiFi Kabel an seinem Platz und schiebe die WiFi Platine zur Seite. Unter ihr wird eine Schraube mit der Kennzeichnung "C3" sichtbar.

Entferne die acht 65 mm Torx T10 Schrauben auf der Oberseite des oberen Metallgehäuseteils.

Hebe das obere Metallgehäuseteil an - aber entferne es noch nicht ganz.

Löse das WiFi-Verbindungskabel von der Hauptplatine.

Löse die SATA Festplattenkabel von der Hauptplatine.

Hebe den Festplatteneinschub von der Xbox ab und entferne ihn.

Löse die SATA Datenkabel und Versorgungskabel von der Hauptplatine.

Entferne das komplette optische Laufwerk aus der Xbox.

Hebe die Einheit der Hauptplatine aus dem unteren Gehäuse heraus.

Entferne die drei 9,5 mm Torx T9 Schrauben, welche die Frontpanel-Platine befestigen.

Löse die Platine am Frontpanel aus ihrem Sockel vor der Hauptplatine.

Drücke die Haken zusammen und ziehe sie durch den Rahmen, um die Schraubenstützen herauszuholen.

Entferne die 8,3 mm Torx T9 Schraube, welche die weiße Kunstoffschraubenstütze am unteren Metallgehäuse befestigt.

Entferne die weiße Schraubenstütze vom Rahmen.

Entferne folgende Torx Schrauben von der Unterseite des unteren Rahmens:

Vier 11,2 mm T10 Schrauben

Vier 9,5 mm T9 Schrauben

Drücke die beiden Dübel durch das untere Metallgehäuse.

Hebe die ganze Einheit aus Hauptplatine und Lüfter/Kühlkörper aus dem unteren Metallgehäuse heraus.

Löse den Stecker des Lüfterkabels von der Hauptplatine.

Setze die Klinge eines kleinen Flachschraubendrehers zwischen Haltestift und der äußeren Kante eines Arms der X-förmigen Halteklammer.

Verdrehe vorsichtig den Flachschraubendreher und hebe so die X-förmige Klammer hoch und aus dem Stift heraus.

Benutze die gleiche Technik, um einen weitern Arm der X-förmigen Klammer zu lösen.

Entferne die X-förmige Klammer.

Hebe die Hauptplatine weg von der Einheit aus Kühlkörper/Lüfter.

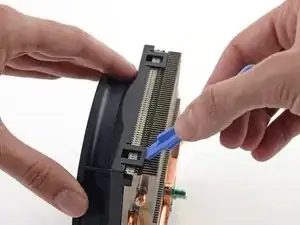

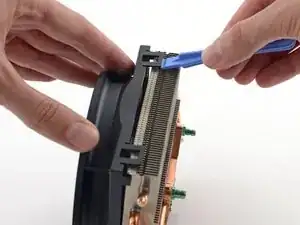

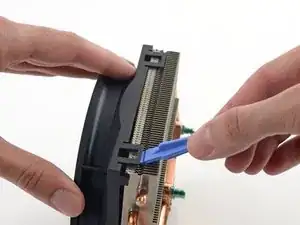

Hebele die beiden Klammern an einer Seite mit einem Plastiköffnungswerkzeug aus der Nut in der Seite des Kühlkörpers.

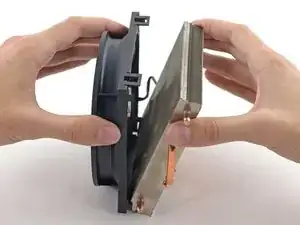

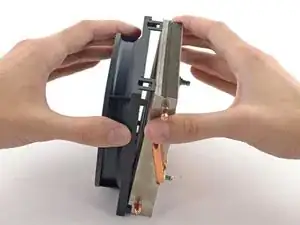

Trenne den Kühlkörper vom Lüfter.
