Xbox Series S Motherboard ersetzen

Geschrieben von: Robert Boyd

Kommentare: 9

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

1 - 2 Stunden

Einleitung

Folge dieser Anleitung, um das Motherboard einer Xbox Series S zu entfernen und zu ersetzen.

Achtung: Wenn du den Kühlkörper entfernst, musst du die Wärmeleitverbindung zwischen Platte und Kühlkörper ersetzen. Normale Paste ist nicht dazu gedacht, große Lücken zu füllen. Was am nächsten rankommt, ist K5 Pro viskose Wärmeleitpaste. Du brauchst aber auch normale Wärmeleitpaste für das APU.

Auf den Fotos sind zum Teil noch Platinen zu sehen, die du schon entfernt hast. Lass dich davon nicht irritieren.

Werkzeuge

Ersatzteile

Schritt 1

Schalte deine Konsole aus und ziehe alle Kabel ab, bevor du mit der Reparatur beginnst.
Ziehe die beiden weißen Klebeabdeckungen unten auf der Rückseite des Gehäuses mit einer Pinzette ab.

Where can I get a shell replacement?

King DK -

Schritt 2

Entferne die beiden 10 mm Torx T8 Schrauben, die die Gehäuserückseite an der Unterseite fixieren.
Achte darauf, dass du deine Schrauben geordnet hältst und sie alle wieder an die richtige Stelle zurückkommen.

Schritt 3

Schiebe die Unterseite waagrecht nach hinten, bis sie stoppt.
Dadurch rutschen die Clips aus ihren Schlitzen im Kunststoffgehäuse.
Hebe die Unterseite gerade nach oben und entferne sie vom Kunststoffgehäuse.

Schritt 4

Entferne die sieben 51 mm langen Torx T10 Schrauben, die das Chassis mit dem Kunststoffgehäuse verbinden.

Schritt 5

Drehe die Unterseite der Xbox zu dir und drücke die beiden hinteren unteren Ecken des Gehäuses auseinander.
Schiebe dabei die Rückseite nach unten. Sie löst sich aus dem Gehäuse.
Die Rückseite liegt nun auf den Clips auf der Rückseite des Gehäuses.
Die Rückseite ist am Aluminiumchassis dauerhaft befestigt.
Du kannst auf diese Art Chassis und Gehäuse nicht ganz voneinander lösen. Falls du es versuchst, könntest du das Gehäuse kaputtmachen.

Schritt 6

Ziehe die linke untere Ecke vom Chassis weg und klappe es vom Gehäuse weg.
Du musst das Chassis vielleicht ein wenig anheben, damit sich das Gehäuse aus den unteren vorderen Clips lösen kann.
Entferne das Kunststoffgehäuse vom Chassis.

Schritt 7

Entferne die drei 9,5 mm langen Torx T8-Schrauben, mit denen das Bluetooth Board an der langen Kante des Chassis befestigt ist.

Schritt 8

Heble und löse das Bluetooth Board mit einem Spudger.
Heble nicht von unten oder von der Seite. Das könnte den Anschluss verbiegen.
Ziehe das Bluetooth Board gerade weg, um es vom Chassis zu entfernen.

Schritt 9

Entferne die 9,5 mm lange Torx T8-Schraube, mit der das Power Button Board am Chassis befestigt ist.

Schritt 10

Heble und löse das Power Button Board mit einem Spudger.
Heble nicht von unten. Das könnte den Anschluss verbiegen.
Ziehe das Power Button Board gerade weg, um es vom Chassis zu entfernen.

Schritt 11

Entferne die drei 9,5 mm langen Torx T8-Schrauben, mit denen die WLAN-Platine an der kurzen Kante des Chassis befestigt ist.

Schritt 12

Heble und löse die WLAN-Platine mit einem Spudger.
Heble nicht von unten oder von der Seite. Das könnte den Anschluss verbiegen.
Ziehe die WLAN-Platine gerade weg, um sie vom Chassis zu entfernen.

Schritt 13

Entferne die sieben 11,3 mm langen Torx T10-Schrauben, mit denen das Netzteil am Chassis befestigt ist.

Schritt 14

Drehe das Gerät um.
Hebe das obere Chassis gerade nach oben, um es zu entfernen.

Schritt 15

Hebe das Netzteil gerade nach oben, um es vom Motherboard zu lösen.
Entferne das Netzteil.

Can you please tell whether it is indispensable to use the power supply with exactly the same Revision, S/N and P/N or is the same model number, like 1920, 1921 enough to make it work? Thanks for showing the teardown.

Ali Taimoor -

Schritt 16

Entferne die beiden 11,3 mm langen Torx T10-Schrauben, mit denen der Lüfter am Chassis befestigt ist.

Schritt 17

Drehe das Gerät um.
Sei dabei vorsichtig, der Lüfter ist schon lose.
Ziehe den Anschluss des Lüfterkabels mit deinen Fingern aus dem Anschluss am Motherboard.
Achte darauf, nicht an den Kabeln direkt zu ziehen, du könntest den Anschluss beschädigen.
Dieser Anschluss könnte sehr schwer zu entfernen sein. Eine Möglichkeit könnte sein, den Anschluss mit einem Spudger aus dem Anschluss zu schaukeln.
Du könntest den Anschluss auch lösen, ohne das Netzteil zu entfernen, wenn du mit einer Spitzzange rankommst.

If you are careful you can also remove the connector by lightly prying from the sides of the connector in equal proportions (left then right then left etc.) using a 2.5 flathead.

Zachary Stensrud -

my fan was solder to my board but it broke off i have no idea ho to put it back my power button is missing the power button on the board i need help

Edwinn du Plessis -

Schritt 18

Hebe den Lüfter gerade nach oben, um ihn vom Motherboard zu entfernen.

Schritt 19

Entferne die vier 9,4 mm langen Torx T8-Schrauben, mit denen das Motherboard am Chassis befestigt ist.

Schritt 20

Drehe das Gerät um.

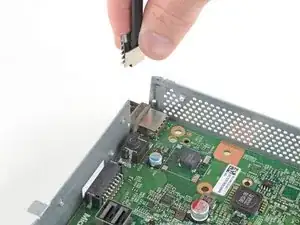

Setze einen Spudger in die Halteklammer an der vorderen linken Ecke des Chassis.
Dadurch kannst du den Clip lösen und leichter entfernen.
Ziehe den Spudger mit dem Clip gerade nach oben.

Schritt 21

Greife den Kühlkörper mit deinen Fingern und hebe die Frontseite des Motherboards nach oben und über die Kante des Chassis.
Ziehe das Motherboard Richtung Vorderseite des Chassis, um es zu entfernen.

Schritt 22

Entferne die 5,1 mm lange Torx T8-Schraube, mit denen die SSD-Karte am Motherboard befestigt ist.

Schritt 23

Ziehe die SSD-Karte gerade heraus und entferne sie.

Schritt 24

Setze einen 1,5 mm Schlitzschraubendreher von oben zwischen den Pin des Kühlkörpers und die X-Clamp.
Heble die X-Clamp nach oben und weg vom Kühlkörper, damit sie sich löst.
Versuche noch nicht, die X-Clamp komplett zu lösen. Das wird so nicht funktionieren.

Schritt 25

Schiebe einen Schlitzschraubendreher (flache Seite parallel zum Motherboard) von der Seite zwischen den Pin und den Haken der X-Clamp.
Drehe den Schraubendreher im Uhrzeigersinn, um die Unterkante der X-Clamp aus der Rille im Pin zu hebeln.
Wenn du Probleme hast, versuche es mit einem größeren Schraubendreher.
Durch das Drehen sollte die X-Clamp sich vom Pin lösen. Falls nicht, wiederhole den vorherigen Schritt, bevor du diesen nochmal versuchst.

Schritt 26

Löse mit den beiden vorherigen Schritten alle Pins, bis die X-Clamp abgetrennt ist.

Schritt 27

Entferne die X-Clamp.
Wenn du die X-Clamp wieder anbringst, müsstest du zwei oder drei Seiten einfach auf die Pins drücken können. Dann schiebe die restlichen Haken der X-Clamp mit dem Schlitzschraubendreher über die Pins.

Schritt 28

Drehe das Motherboard um.
Sei vorsichtig, der Kühlkörper könnte herausfallen.
Hebe den Kühlkörper gerade nach oben, um ihn vom Motherboard zu entfernen.
Wenn deine Konsole überhitzt, liegt das oft an einem verstopften Kühlkörper. Nimm dir die Zeit und entferne all den Staub und Schmutz zwischen den Lamellen des Kühlkörpers.

Schritt 29

Das Motherboard bleibt übrig.
Wir haben eine extra Anleitung zum Auftragen von Wärmeleitpaste auf den Prozessor und andere Komponenten.
Normale Wärmeleitpaste ist nicht dafür gemacht, große Abstände zu überbrücken. Du kannst die dicke Paste mit K5 Pro viskoser Wärmeleitpaste ersetzen. Für die APU brauchst du aber normale Wärmeleitpaste.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge diesen Schritten in umgekehrter Reihenfolge.

Entsorge deinen Elektromüll fachgerecht.

Hat die Reparatur nicht ganz geklappt? Versuche zunächst einige grundsätzliche Lösungen. In unserem Forum findest du weitere Hilfe bei der Fehlersuche.
