iMac 2009-2010 SSD tauschen

Geschrieben von: Arthur Shi
  • Kommentare: 1
iMac 2009-2010 SSD tauschen

Schwierigkeitsgrad

Mittel

Schritte

10

Zeitaufwand

5 - 15 Minuten

Einleitung

Folge dieser Anleitung, um die Festplatte deines iMac durch eine SSD aufzurüsten indem du einen aktualisierten 2,5 bis 3,5" Metall-Einschub verwendest. Diese Anleitung beinhaltet die Schritte zum Einbau des Temperatur-Sensors, sodass die Lüfter deines iMac mit der korrekten Schnelligkeit laufen.

Dies ist nur eine grundständige Anleitung und ist nicht dazu gedacht eigenständig benutzt zu werden. Diese Anleitung ist Teil der Anleitungen zum Austausch der iMac HDD.

  1. HKQbp12ZISQhNfAv
    HKQbp12ZISQhNfAv
    C535jLFwdCXbrulv
    wDWxsjpZCDD5vCjk

    • Folge den nächsten Schritten, wenn du die Festplatte durch ein SSD-Kit ersetzt.

    • Wenn dein Festplatteneinschub so wie auf dem ersten Bild aussieht, dann folge stattdessen dieser Anleitung hier.

    • Richte die SSD-Stecker mit den Anschlüssen des Metalleinschubs aus.

    • Drücke das Laufwerk gegen die Anschlüsse des Einschubs bis die SSD gut sitzt.

    • Die SSD lässt sich nur in einer Richtung mit dem Einschub verbinden. Wenn die Stecker nicht passen, drehe die SSD um und versuche es erneut.

  2. FtBOnUuDYZJTjvey
    FtBOnUuDYZJTjvey
    RvVXsqFVNCWuybvj
    UmyFUVECjaDZNRjp

    • Benutze einen Kreuzschlitzschraubendreher, um die vier silbernen Schrauben (zwei auf jeder Seite) an den Kanten der SSD einzusetzen, um sie am Einschub zu befestigen.

  3. HU4PFgCWjYNkrIi4
    HU4PFgCWjYNkrIi4
    gWGSmdLLDiJOASYW

    • Setze das mitgelieferte sensoraktive SATA-Netzkabel in den Anschluss des Einschubs.

    • Das Kabel kann nur in einer bestimmten Richtung eingesetzt werden. Wenn das Kabel nicht passt, drehe es um 180° und versuche es erneut.

    Can anyone point me to purchasable parts for steps 19 +20: The “sensor-enabled SATA power cable” and “temperature sensor board”? It’s essentially the parts found below listed as “SSD Temperature Sensor compatible with iMac Intel 21.5" and 27" Late 2009-Mid 2010”, but I don’t want to spend $230…

    iMac Intel 21.5" and 27" (Late 2009-Mid 2010) SSD Upgrade Kit

    Jason Gamm -

  4. nFPHEiNHZQZIIWir
    nFPHEiNHZQZIIWir
    25p6UPH1X2Hpm1ut
    kZJrQ2FKFMAo4eGZ

    • Ziehe die weiße Schutzfolie von der Rückseite der kleinen Temperatursensor-Platine ab, um den Kleber frei zu legen.

    • Klebe die Temperatursensor-Platine auf die freilegende Metalloberfläche der SSD nahe am SATA-Stecker.

    • Biege die überstehenden Drähte des Temperatursensors so weg, dass sie beim Einbau des Einschubs nicht im Weg sind.

  5. TB3g2BfZthZmgZof
    TB3g2BfZthZmgZof
    UZXpLNW61PfcoLXO

    • Montiere die Haltestifte der alten Festplatte mithilfe eines T8 Schraubendrehers auf die Seiten des Einschub.

  6. Aq2vsCxhf2S3qufG
    Aq2vsCxhf2S3qufG
    6HieMRWYI2Pgc2Yn

    • Befestige alle Halterungen, die von der alten Festplatte abmontiert wurden, auf dem Einschub.

  7. ciVrfTP4LtNtlEV3
    ciVrfTP4LtNtlEV3
    QDKoTyhGQj1clwQP

    • Verbinde das SATA-Netzkabel des iMacs mit dem anderen Ende des neuen sensoraktiven SATA-Kabels.

  8. CWAiJZexabkmRKlw
    CWAiJZexabkmRKlw
    UXFeucvE5hqbSPEU

    • Verbinde das SATA-Datenkabel des iMacs mit dem Anschluss des Einschubs.

  9. YJqasivdZRKDWMjy
    YJqasivdZRKDWMjy
    FI6EqbMtmSvAcIM6
    DpsoNu5h3obcGm6g

    • Die in diesem Schritt gezeigten Bilder stammen von einem 2017er iMac. Unter Umständen sehen deine Kabel etwas anders aus, aber der Vorgang bleibt der gleiche.

    • Schiebe den SSD-Einschub in den Platz, der vorher von der Festplatte eingenommen wurde.

    • Verlege die SATA-Kabel so, dass sie anderen Komponenten nicht in die Quere kommen.

    • Versuche, die Kabel auf keinen Fall zu knicken, und verlege sie so, dass sie nicht eingeklemmt werden.

  10. FMCVWk6sIJYk1dRc
    FMCVWk6sIJYk1dRc
    dcPea2s6XDCrdU2s
    KELmZTXyNHo1VNrd

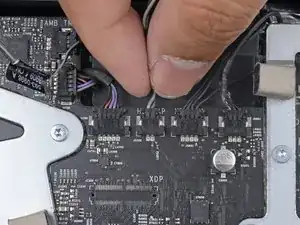

    • Wenn dein Motherboard über einen Anschluss für einen Festplatten-Temperatursensor verfügt, folge diesem Schritt, um die Sensorkabel einzustecken.

    • Finde den Stecker auf dem Motherboard, der als HD TEMP oder HDD TEMP ausgezeichnet ist.

    • Wenn du Schwierigkeiten hast, ihn zu finden, folge dem zwei-drähtigen Temperatur-Kabel, das du von der alten Festplatte abgetrennt hast.

    • Falls das vorherige Temperatur-Kabel noch mit der Platine verbunden ist, trenne es ab und entferne es. Du brauchst es nicht mehr.

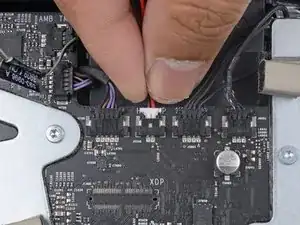

    • Verbinde das zwei-drähtige rot-schwarze Kabel des Temperatursensors mit dem Stecker auf dem Motherboard, der als HD TMP oder HDD TEMP ausgezeichnet ist.

    • Der Stecker passt nur in einer Richtung. Wenn er nicht passt, drehe ihn um 180° und versuche es erneut.

    • Verlege das überschüssige Kabel so, dass es anderen Komponenten nicht in die Quere kommt.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.
