Einleitung
Hier wird der Austausch oder das Aufrüsten der CPU am 2017er iMac 21,5" 4K gezeigt.
Einige Bilder in der Anleitung stammen von einem 2015er iMac, der geringfügige Unterschiede zeigt. Auf den Reparaturverlauf hat das keinen Einfluss.
Die Anleitung ist als "potentiell gefährlich" eingestuft, weil du am Netzteil arbeiten musst, welches große Kondensatoren enthält. Ziehe den Netzstecker und halte den Einschaltknopf mindestens zehn Sekunden lang gedrückt, damit sich die Kondensatoren entladen. Fasse die Platine nur an den Kanten an und berühre keine Bauteile an der Oberfläche.
-
-
Wenn du die iFixit-Reparaturhilfe aus Karton verwendest, dann baue sie zuerst mit Hilfe dieser Anleitung zusammen.
-
Bevor du beginnst an deinem iMac zu arbeiten: Ziehe den Netzstecker, drücke und halte den Ausschaltknopf für mindestens zehn Sekunden. Dadurch werden die Kondensatoren im Netzteil entladen.
-
-
-
Setze das iMac Opening Tool an der linken Seite des Displays, in der Nähe des An/Aus Schalters beginnend, in die Spalte zwischen Glaspanel und Rückgehäuse ein.
-
-
-
Benutze es wie einen Pizzaschneider - Rolle es entlang des Spalts und trenne dabei den Klebeschaum in der Mitte.
-
Lasse das Werkzeug die linke Seite des Displays entlang laufen.
-
-
-
Beginne in der oberen rechten Ecke und zwänge eine Plastikkarte zwischen Display und Rahmen.
-
-
-
Verdrehe die Plastikkarte seitlich und vergrößere so den Spalt zwischen Display und Rahmen.
-
Bewege die Karte vorsichtig und langsam, damit das Displayglas nicht zu stark belastet wird - du brauchst nur einen Spalt von etwa 6 mm Breite zu öffnen.
-
-
-
Schiebe die Karte zur Mitte des Displays hin und schneide so allen Kleber an der rechten oberen Ecke des iMac auf.
-
-
-
Zwänge die Plastikkarte erneut in die obere rechte Ecke ein und lasse sie dort stecken. Damit verhinderst du, dass sich die Teile wieder verkleben.
-
-
-
Setze eine zweite Plastikkarte an der oberen linken Ecke des iMac in den Spalt zwischen Rahmen und Display ein.
-
-
-
Verdrehe die Karte nach oben, vergrößerte so den Spalt zwischen Rahmen und Display ein wenig.
-
-
-
Verdrehe nun beide Karten seitlich, wie im Bild zu sehen an den Ecken eingesetzt, und vergrößere den Spalt zwischen Gehäuse und Display.
-
Fange an, die Oberkante des Displays vom Rahmen weg zu heben.
-
-
-
Halte das Display mit einer Hand fest und löse mit der anderen Hand das Kabel der Stromversorgung des Displays.
-
-
-
Halte das Display weiterhin mit einer Hand fest und klappe den metallenen Sicherungsbügel am Displaydatenkabel hoch.
-
Ziehe das Displaydatenkabel vorsichtig aus seinem Sockel auf dem Logic Board.
-
-
-
Hebe das Display vom Rahmen weg und entferne es vom iMac.
-
Möglicherweise musst du es von einer Seite her langsam anheben, um es von restlichem Kleber abzulösen.
-
-
-
Entferne folgende fünf Kreuzschlitzschrauben, welche die untere Auflagestütze befestigen:
-
Vier 3,2 mm Schrauben
-
Eine 1,7 mm Schraube
-
-
-
Entferne folgende Torx T10 Schrauben welche die Festplattenhalterungen am iMac befestigen:
-
Zwei 21 mm Schrauben
-
Eine 9 mm Schraube
-
Eine 27 mm Schraube
-
-
-
Drücke abwechselnd mit der Spudgerspitze an jeder Seite des Kabelsteckers der Einschalttaste und lasse ihn so allmählich aus seinem Anschluss herauswandern.
-
-
-
Drücke abwechselnd mit der Spudgerspitze an jeder Seite des Steckers am Kabel der Netzteilsteuerung und lasse ihn allmählich aus seinem Anschluss herauswandern.
-
-
-
Entferne die beiden 7,2 mm Torx T8 Schrauben, mit denen das Netzteil am Rückgehäuse befestigt ist.
-
-
-
Ziehe das Netzteil ein wenig nach oben und aus dem Rückgehäuse heraus.
-
Drehe das Netzteil gegen den Uhrzeigersinn, hebe die rechte Seite dabei etwa 2,5 cm höher an als die linke.
-
-
-
Um das Kabel abzutrennen, musst du die Verriegelung auf der Rückseite des Steckers, hinter dem Logic Board, drücken, dann kannst du den Stecker gerade herausziehen.
-
-
-
Drücke die Raste an der Seite des Netzkabelsteckers mit dem flachen Ende des Spudgers nach innen.
-
Während du die Raste mit dem Spudger gedrückt hältst, kannst du das Netzkabel fassen und den Stecker gerade aus seinem Anschluss herausziehen.
-
-
-
Hebe die Festplatte am Rand in der Nähe des Logic Board an und ziehe sie etwas aus ihrem Sitz.
-
-
-
Löse das SATA Combo Kabel für Daten und Stromversorgung, indem du mit dem Spudger vorsichtig seinen großen Plastikverbinder weg von der Festplatte hebelst.
-
-
-
Entferne die 7,3 mm Torx T8 Schraube, welche den Festplatteneinschub am Rückgehäuse befestigt.
-
-
-
Ziehe das linke Lautsprecherkabel vorsichtig aus seinem Anschluss auf dem Logic Board heraus.
-
-
-
Hole das Kabel zum linken Lautsprecher aus seiner Halteklammer an der Rückseite des Rückgehäuses heraus.
-
-
-
Hole ähnlich wie im vorigen Schritt das Geflecht aus SATA- und Versorgungskabeln aus der Halteklammer heraus.
-
-
-
Ziehe das Stück Klebeband ab, mit dem der linke Lautsprecherstecker und die SATA Versorgungs- und Datenkabel verbunden sind.
-
-
-
Klappe den metallenen Sicherungsbügel am Stecker des FaceTime Kamerakabels hoch.
-
Ziehe das FaceTime Kamerakabel gerade aus seinem Anschluss auf dem Logic Board heraus.
-
-
-
Entferne die beiden 4,0 mm Torx T5 Schrauben, mit denen die vier Antennenstecker an der AirPort/Bluetooth Karte befestigt sind.
-
-
-
Heble alle vier Antennenstecker gerade nach oben und löse sie von ihren Anschlüssen auf der AirPort/Bluetooth Karte ab.
-
-
-
Ziehe vorsichtig den Stecker am rechten Lautsprecherkabel gerade nach unten aus seinem Anschluss auf dem Logic Board heraus.
-
-
-
Heble den Stecker am Kopfhörerkabel mit dem flachen Ende des Spudgers aus seinem Anschluss auf dem Logic Board heraus.
-
-
-
Entferne folgende Torx T8 Schrauben, mit denen der Abluftkanal am Rückgehäuse befestigt ist:
-
Zwei 6,2 mm Schrauben
-
Zwei 4,7 mm Schrauben
-
-
-
Klappe den Sicherungsbügel am ZIF Verbinder des Mikrofonflachbandkabels mit der Spudgerspitze hoch.
-
Ziehe das Mikrofonflachbandkabel vorsichtig gerade aus seinem Anschluss heraus.
-
-
-
Entferne die vier 7,3 mm Torx T8 Schrauben, mit denen das Logic Board am Rückgehäuse befestigt ist.
-
-
-
Kippe die Oberkante des Logic Boards vom Rückgehäuse weg.
-
Während du das Logic Board kippst, musst du den rechten Lautsprecherstecker nach rechts aus dem Weg des Boards ziehen.
-
Hebe das Logic Board gerade hoch und aus dem iMac heraus.
-
-
-
Stecke einen USB-Stick und/oder ein Ethernetkabel ein, so dass das Logic Board beim Festziehen der Schrauben in der richtigen Lage sitzen bleibt.
-
-
-
Drücke die Klammer mit dem Daumen herunter und hebe gleichzeitig den SATA Datenstecker hoch aus seinem Anschluss auf dem Logic Board, um ihn zu lösen.
-
-
-
Fasse den Versorgungsstecker der Festplatte an und ziehe ihn vorsichtig aus seinem Anschluss auf dem Logic Board.
-
-
-
Die Befestigungsschrauben des Kühlkörpers sind mit vier schwarzen Aufklebern zur Originalitätssicherung bedeckt. Löse sie ab.
-
Entferne die vier Torx T10 Schrauben, mit denen der Kühlkörper befestigt ist, von der Rückseite des Logic Boards.
-
-
-
Löse jetzt ganz die drei unverlierbaren Torx T8 Schrauben, mit denen der Kühlkörper an der GPU befestigt ist.
-
Entferne die beiden 5,4 mm Torx T8 Schrauben, mit denen das Wärmeableitungsrohr am Logic Board befestigt ist.
-
-
-

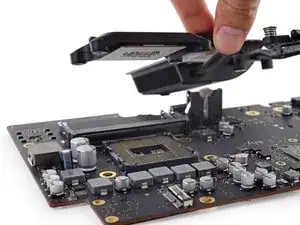

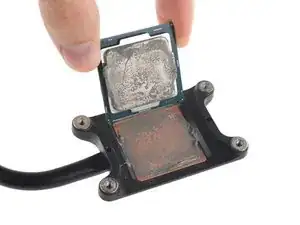

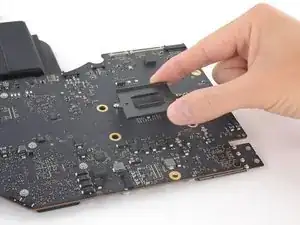

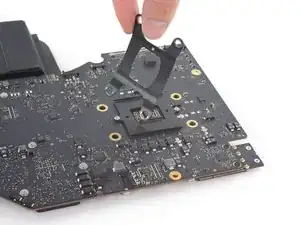

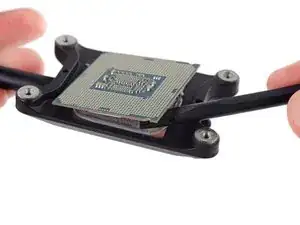

Drehe den Kühlkörper um und heble mit dem Spudger die CPU heraus, achte darauf, dass sie dabei nicht herunterfällt.
-
-
-

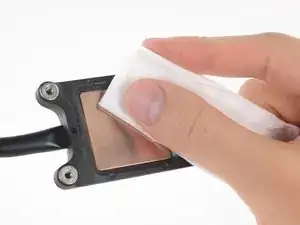

Nimm ein fusselfreies Tuch (oder Kaffeefilterpapier) und entweder Isopropylalkohol oder ArctiClean Wärmeleitpastenentferner und entferne gründlich die Wärmeleitpaste von den Kühlflächen für CPU und GPU am Kühlkörper.
-
Wenn die Oberflächen des Kühlkörpers gut gereinigt sind, entferne alles Fett mit einem neuen fusselfreien Tuch oder Kaffeefilterpapier und einem Tropfen ArctiClean Oberflächenreiniger und bereite so die Kupferoberflächen des Kühlkörpers vor.
-
Lasse den Kühlkörper gut trocknen, während du weiterarbeitest.
-
-
-

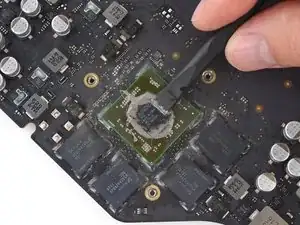

Entferne vorsichtig den Überschuss an Wärmeleitpaste mit einem Spudger von der GPU.
-

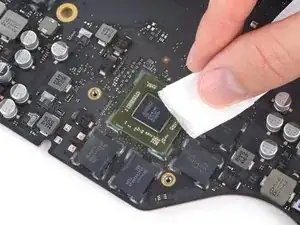

Benutze wie zuvor ein fusselfreies Tuch oder Kaffeefilterpapier und die geeigneten Flüssigkeiten, um die Oberfläche der GPU zu reinigen und vorzubereiten.
-
Reinige auch die vier VRAM Chips rund um die GPU von der Wärmeleitpaste.
-
-
-

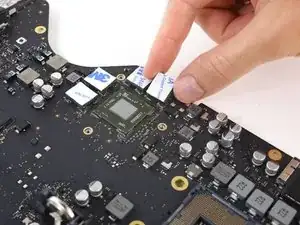

Bringe Wärmeleitpads an den vier VRAM Modulen rund um die GPU an.
-

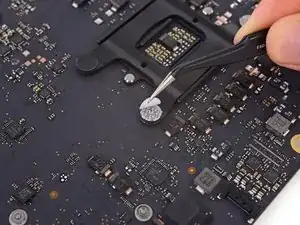

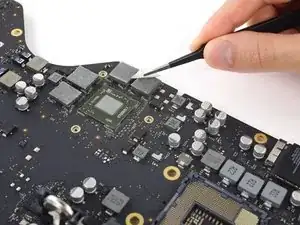

Ziehe die Schutzfilme mit einer Pinzette von den Wärmeleitpads ab.
-
-
-

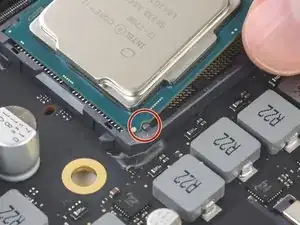

An den Kanten der CPU befinden sich kleine Ausschnitte, die mit den entsprechenden Einkerbungen an den Seiten des Sockels übereinstimmen müssen.
-

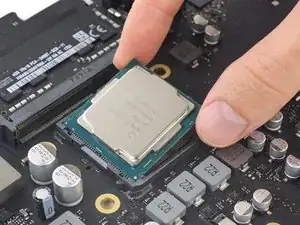

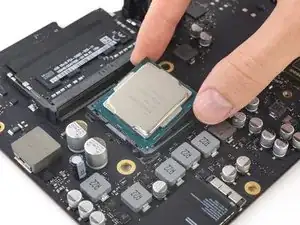

Richte die CPU sorgfältig in ihrem Sockel auf der Hauptplatine aus und lege sie in ihre richtige Position.
-
-
-

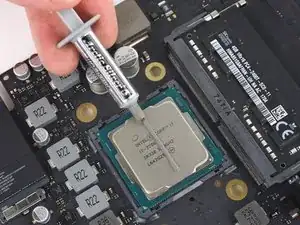

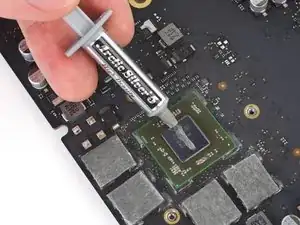

Folge dieser Anleitung entsprechend deines CPU Typs und trage neue Wärmeleitpaste auf die Oberfläche deiner CPU auf.
-
Um dein Gerät wieder zusammenzusetzen, folge den Schritten in umgekehrter Reihenfolge.
