iMac Intel 27" 2012-2015 Klebestreifen tauschen

Geschrieben von: Arthur Shi

Kommentare: 12

iMac Intel 27" 2012-2015 Klebestreifen tauschen

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

30 Minuten - 2 Stunden

Einleitung

Wenn das Display an iMacs der Baujahre 2012 bis 2015 ausgebaut wird, muss der Kleber am Rand des Displays aufgeschnitten werden. Er kann dann nicht wieder verwendet werden.

Diese Anleitung zeigt, wie ein Satz von neuen Klebestreifen befestigt wird..

Es gibt zwei Varianten der Klebestreifen: solche für die Baujahre 2012-2015 und solche für die Jahre 2012-2019. Die Streifen für 2012-2015 haben am unteren Streifen keinen Ausschnitt für das Mikrofon und können eben nur an iMacs für diese Baujahre verwendet werden.

Werkzeuge

Ersatzteile

iMac Intel 27" (2012-2019) Adhesive Strips

Schritt 1

Überprüfe vor Reparaturbeginn, welche Variante des Klebestreifen-Sets vor dir liegt:
Bei den Klebestreifen für iMacs von 2012-2015 gibt es keinen Ausschnitt für das Mikrofon und sie sind mit 11, 12, 13, 14, 15 und 16 nummeriert.
Bringe diese Klebestreifen nicht an iMacs an, die nach 2015 gebaut worden sind. Ohne weitere Änderungen werden diese Klebestreifen sonst die Mikrofonöffnung verdecken.
Wenn die Streifen mit 16, 21, 22, 23, 25 und 26 nummeriert sind, dann folge stattdessen der Klebestreifen-Anleitung für iMacs von 2012-2019 iMac.

Schritt 2

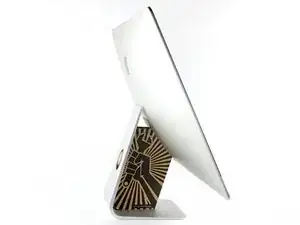

Wenn sich das Gelenk frei bewegen kann, ist der iMac schlecht ausbalanciert und es lässt sich schlecht an ihm arbeiten. Du kannst es, wie im Folgenden gezeigt, reparieren, es ist aber schneller und einfacher, wenn du eine iMac Reparaturhilfe aus Karton verwendest.
Baue die Reparaturhilfe mit Hilfe dieser Anleitung zusammen.
Wenn du diese Reparaturhilfe nicht verwendest, dann musst du besonders achtsam und vorsichtig sein, wenn du hinter dem Bildschirm arbeitest. Er kann leicht herausfallen und zu Bruch gehen, wenn sich der iMac unerwartet bewegt.

Where is the adhesive numbered?

Julien Dal Col - 12/02/21

Schritt 3

Bevor du die Klebestreifen anbringst, musst du erst die Reste der alten Streifen vom Rand des hinteren Gehäuses entfernen.
Wenn du dein altes Display wiederverwenden willst, dann musst du auch die Kleberreste auf der Rückseite des Displays beseitigen.
Ziehe die alten Klebestreifen mit den Fingern oder einer Pinzette ab. Beginne unten und ziehe nach oben in Richtung Oberkante des Gerätes.
Reinige nach dem Entfernen aller Kleberreste die Klebestellen mit 90%igem (oder mehr) Isopropylalkohol und einem fusselfreien Tuch. Wische nur in eine Richtung, nicht vor und zurück.
Überspringe diesen Schritt nicht. Die neuen Klebestreifen haften sonst nicht gut und dein Display könnte aus dem iMac herausfallen.

Schritt 4

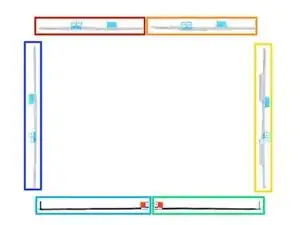

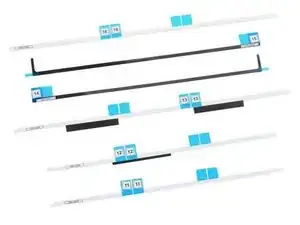

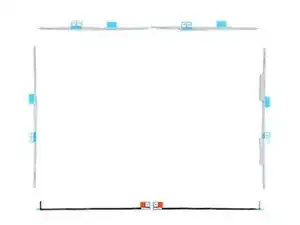

Lege die Klebestreifen geordnet vor dir aus, damit du keinen versehentlich an der falschen Stelle einbaust:
Streifen 11 oben links
Streifen 12 oben rechts
Streifen 13 senkrecht an der rechten Seite
Streifen 14 unten rechts, dunkle Seite zeigt nach oben
Streifen 15 unten links, dunkle Seite zeigt nach oben
Streifen 16 senkrecht an der linken Seite

My Strips that came are numbered altogether different. YOU NEED TO FIX THIS

Stephen Fowler -

Hi Stephen! I think you may have gotten the newer adhesive strips. Please see step one of this guide to determine which strips you have, and to follow the right guide for your strips.

Arthur Shi -

Schritt 5

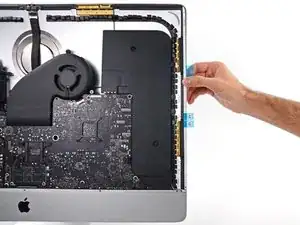

Beginne mit Streifen 13, der auf die rechte senkrechte Seite des hinteren iMac-Gehäuses kommt.
Bevor du die Schutzfolie abziehst, halte ihn passend an den Rahmen des iMac, um zu sehen, wo er angeklebt werden soll.

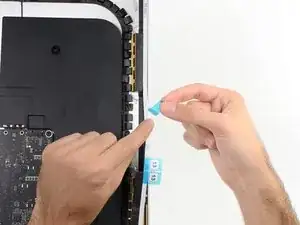

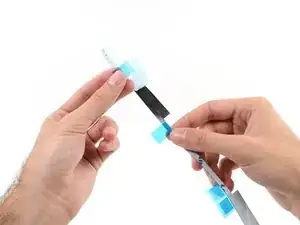

Ziehe den kurzen Schutzstreifen auf der Rückseite des Klebestreifens ab.

Schritt 6

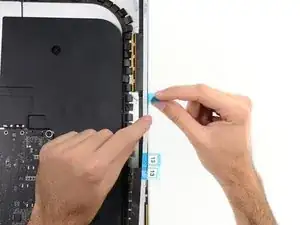

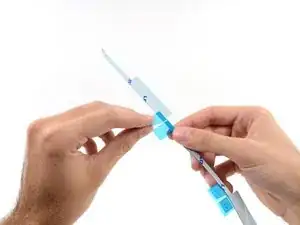

Setze die Spitze eines Spudgers oben am Streifen ein. Setze den Spudger von der Seite ein, auf der sich noch die Schutzfolie befindet.

Schritt 7

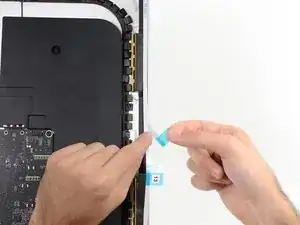

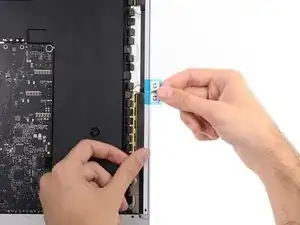

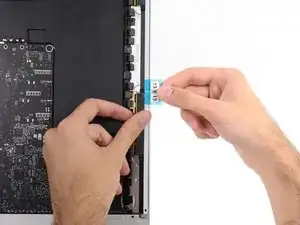

Lasse die Spitze des Spudgers weiterhin im Loch des Klebestreifens, und drücke sie in das entsprechende Loch im Rahmen des iMac.
Die Spitze verankert so die Position des Streifens, positioniere ihn korrekt an der rechten Kante, ziehe vorsichtig am Spudger um den Klebestreifen zu spannen, und drücke ihn am Rahmen fest.

Schritt 8

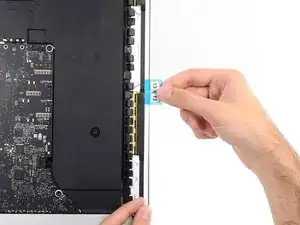

Wenn du sicher bist, dass die obere Hälfte des Klebestreifens gut sitzt, ziehe die längere Schutzfolie auf der Rückseite des Streifens ganz ab.
Wenn die obere Hälfte nicht richtig sitzt, kannst du sie vorsichtig wieder abziehen und erneut aufkleben, wobei du mit dem Spudgers die Position sicherst.

Schritt 9

Richte den unteren Teil des Streifens an der rechten Kante des Rahmens aus und klebe ihn fest.

Schritt 10

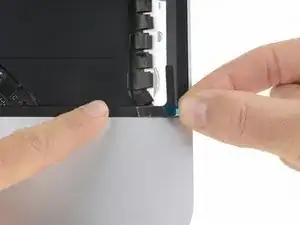

Glätte den Streifen mit deinem Finger. Achte darauf, dass er parallel zur rechten Kante des Rahmens ausgerichtet ist und glatt liegt.
Ziehe den Schutzstreifen auf der Vorderseite noch nicht ab!

Schritt 11

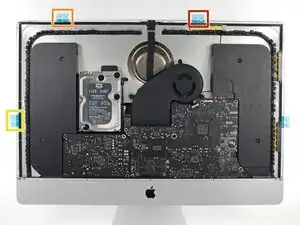

Arbeite dich gegen den Uhrzeigersinn rings um den iMac herum, und füge drei weitere Klebestreifen auf gleiche Art und Weise hinzu:

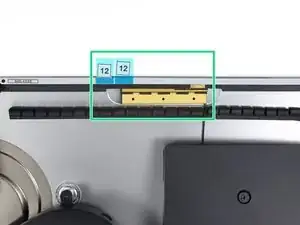

Streifen 12 oben rechts
Streifen 11 oben links
Streifen 16 senkrecht an der linken Seite
Diese drei Klebestreifen haben jeweils ein Loch an einem Ende, benutze immer das kleinere Loch, um sie präzise zu platzieren.
Beim iMac 27" Retina 5k Display passen die blauen Laschen des Streifens nicht exakt auf die obere Antenne wie beim Nicht-5K-Modell. Das ist völlig in Ordnung und hat keinerlei Einfluss auf die Funktion des Klebestreifens oder der Antenne.

Schritt 12

Die beiden restlichen Klebestreifen (14 und 15) haben keine Ankerlöcher und sind deswegen etwas schwieriger zu befestigen. Wir empfehlen, sie vor dem Festkleben erst mal an ihren Klebestellen passend auf dem iMac auszulegen, um eine Vorstellung von der Einbaulage zu bekommen.

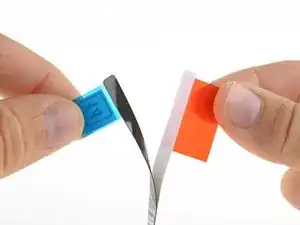

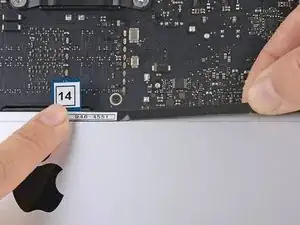

Fasse die rote Zuglasche am Streifen 14 an und ziehe damit die Schutzfolie vom Klebestreifen ab.
Richte den Streifen an der Unterkante des Rückgehäuses, unmittelbar rechts von der mittleren Schraube an dieser Kante, aus.
Der Streifen sollte so positioniert werden, dass der L-förmige Winkel neben dem rechten vertikalen Klebestreifen sitzt. Der L-förmige Winkel darf den rechten vertikalen Klebestreifen aber nicht überlappen.
Fahre mit den Fingern entlang des ganzen Streifens, damit er gerade und glatt liegt, und drücke ihn dabei nach unten, damit er festklebt.

Note this important point from the next step, which I believe should appear in this step as well, with respect to the right vertical adhesive..

The strip should be positioned such that the L-bend sits next to the left vertical adhesive. The L-bend should not overlap the left vertical adhesive.

ace - 07/03/21

Thanks for the comment! I added the note you pointed out into the step.

Arthur Shi - 09/03/21

Schritt 13

Wiederhole die vorigen Schritte für den Klebestreifen 15 und platziere ihn entlang der unteren linken Kante des iMac.

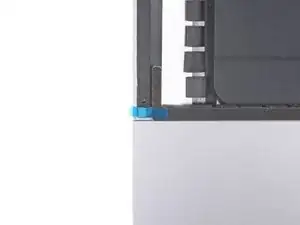

Richte den Streifen so aus, dass der L-förmige Knick neben dem linken senkrechten Klebestreifen sitzt. Der L-förmige Knick darf nicht den linken senkrechten Klebestreifen überdecken

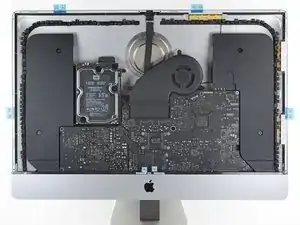

Wenn alle Streifen aufgeklebt sind, sollte der iMac so wie auf dem zweiten Bild gezeigt aussehen.

Schritt 14

Lege das Display vorsichtig auf seinen Platz im iMac und richte es sorgfältig aus.

Schritt 15

Nimm Malerklebeband und klebe die Unterkante des Displays am Gehäuse des iMac fest.
Das Klebeband soll das Display an der richtigen Stelle festhalten und ermöglicht es dir, das Display sicher aufzuklappen, so dass du von der Oberkante her an die Displaykabel gelangen kannst.

Schritt 16

Jetzt solltest du deine Reparatur überprüfen, damit du wirklich sicher sein kannst, dass der iMac gut funktioniert, bevor du ihn wieder verschließt. In den nächsten drei Schritten wird gezeigt, wie du die Displaykabel vorläufig anschließen und den iMac starten kannst, bevor du die Schutzfolien von den Klebestreifen abziehst.
Wenn du schon überprüft hast, dass dein iMac richtig funktioniert und wieder verschlossen werden kann, dann gehe gleich zu Schritt 18 über.

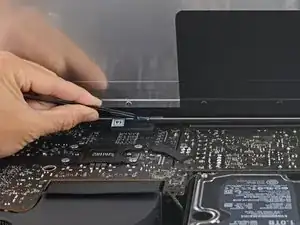

Verbinde vorsichtig den Stecker des Displaydatenkabels mit seinem Anschluss auf dem Logic Board. Achte darauf, dass er gerade im Anschluss steckt und schiebe ihn ganz ein.
Klappe den Sicherungsbügel des Displaydatenkabelsteckers im Anschluss nach unten.
Stecke den Stecker des Displayversorgungskabels in seinen Anschluss auf dem Logic Board.

Schritt 17

Lege das Display zurück in das hintere Gehäuse des iMac.
Schalte jetzt den iMac ein und überprüfe deine Reparatur, bevor du den Computer endgültig wieder verklebst. Überprüfe wirklich alle Funktionen deines Computers und alle Bauteile, die du entfernt oder abgetrennt hattest.
Wenn du fertig bist, dann schalte den iMac aus und ziehe den Netzstecker, bevor du weiterarbeitest.

Schritt 18

Kontrolliere nochmals, dass der iMac ausgeschaltet ist und der Netzstecker gezogen ist.
Wenn alle Funktionen des iMacs in Ordnung sind, dann löse die Displaykabel und klappe das Display vorsichtig nach vorne.

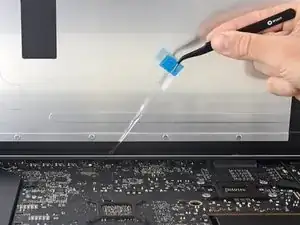

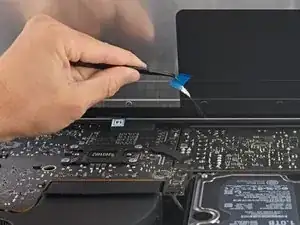

Entferne den Schutzfilm von den beiden unteren Streifen, indem du von oben her mit einer Pinzette hineingreifst und die blauen Laschen gerade von der Unterkante des Displays nach oben ziehst.

This step should specify removing the film from strip 15, such that repeating the step again for strip 14 in the next step isn’t confusing. Or this step could specify both strip 14 and 15 and step 19 could be deleted entirely.

ace - 07/03/21

Good point! I’ll adjust the steps to implement what you suggested.

Arthur Shi - 09/03/21

Schritt 19

Verbinde zum letzten Mal die Versorgungs- und Datenkabel des Displays.
Denke dran, die metallene Halteklammer am Displaydatenkabel zu befestigen.

Schritt 20

Überprüfe die Glasscheibe direkt an der Kamera auf Staub oder andere Verunreinigungen. Beseitige sie, falls nötig, mit einem Mikrofastertuch, bevor du das Display verklebst.
Stütze in den folgenden Schritten das Display beim Entfernen der Schutzfilms mit einer Hand ab, oder lehne das Display leicht gegen das hintere Gehäuse des iMacs.

Schritt 21

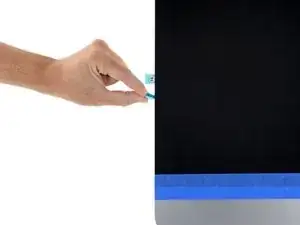

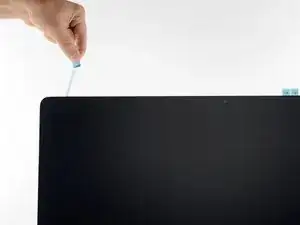

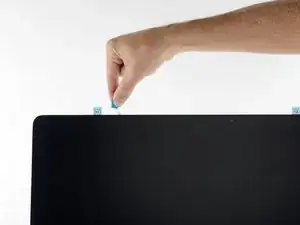

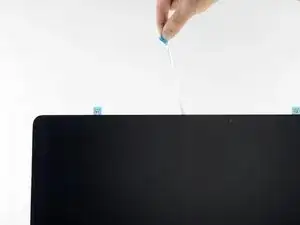

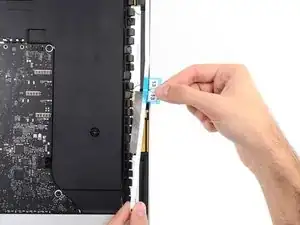

Entferne eine Seite der Schutzfolie vom Streifen 11, indem du die Zuglasche gerade nach oben ziehst.

Schritt 22

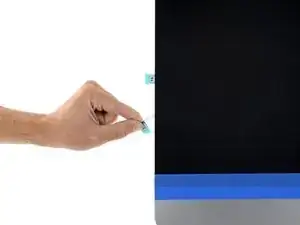

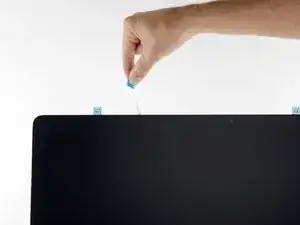

Entferne die andere Seite der Schutzfolie vom Streifen 11.

Schritt 23

Wiederhole die vorherigen Schritte und entferne die Schutzfolien von allen restlichen Klebestreifen (11, 12 und 13).

(labeled 12, 13 and 16)

euscore@gmail.com - 10/03/21

Schritt 24

Damit der Kleber gut hält, musst du den iMac flach auf seine Rückseite legen (mit dem Bildschirm nach oben) und sorgfältig, aber fest auf alle vier Kanten des Displays drücken.
Entferne das Klebeband, welches das Display am hinteren Gehäuse befestigt.
Überprüfe nochmals nach 24 Stunden, ob das Display sich nicht vom iMac abgelöst hat.
