iMac Intel 27" Retina 5K Display 2019 linken Lautsprecher tauschen

Schritt 1

Reparaturen sind relativ schwierig, wenn der iMac aufrecht steht und man keine iMac Reparaturhilfe verwendet. Man kann den iMac für Reparaturen zwar auch hinlegen, jedoch ist es einfacher und schneller, den iMac in aufgerichtetem Zustand zu reparieren.
Wenn du die Reparaturhilfe aus Karton von iFixit hast, dann baue sie erst mit Hilfe dieser Anleitung zusammen.

Schritt 2

Beginne an der linken Seite des Bildschirms, auf der Seite der Ein-/Aus-Taste, und schiebe das iMac Opening Tool zwischen Bildschirm und Gehäuse.
Die Achse am iMac Opening Tool verhindert, dass es zu tief in das Gerät eingesetzt wird. Solltest du jedoch ein anderes Werkzeug benutzen, stelle sicher, dass du es nicht weiter als 9,5 mm in den iMac steckst. Es besteht sonst die Gefahr, Antennenkabel oder andere Komponenten zu beschädigen.

Schritt 3

Benutze das Werkzeug wie einen Pizzaschneider - rolle es entlang der Fuge zwischen Display und Gehäuse, um den Schaumkleber zu durchschneiden.
Stelle sicher, dass du den Griff immer hinter dem Rad hinterher schiebst. Ansonsten könnte das Rad aus dem Griff herausrutschen.
Fahre mit dem Werkzeug an der linken Displayseite entlang.

Schritt 4

Fahre mit dem Werkzeug um die obere linke Ecke.

Schritt 5

Schneide den Kleber oben links am Display auf.

Schritt 6

Zerschneide den Kleber weiter an der Oberseite des Displays entlang.
Du solltest mit dem Gerät immer etwas durch den Teil, den du bereits durchgeschnitten hast, vor- und zurückrollen, um so viel Kleber wie möglich zu lösen.

Schritt 7

Schiebe das Werkzeug nun um die obere rechte Ecke des Displays.

Schritt 8

Fahre mit dem Werkzeug an der rechten Displayseite entlang nach unten.

Schritt 9

Schneide den Rest des Klebers an der rechten Seite des Displays bis ganz nach unten durch.
Jetzt solltest du das Werkzeug noch einmal zurück um das gesamte Display schieben, um so viel Kleber wie möglich zu durchtrennen.

Schritt 10

Das Öffnungswerkzeug hat schon den größten Teil der Arbeit erledigt, allerdings klebt der Bildschirm immer noch etwas am Gehäuse. Eine Plastikkarte ist nötig, um noch den letzten Rest an Kleber zu lösen.
Lege den iMac mit dem Bildschirm nach oben auf einen Tisch.
Beginne an der oberen rechten Ecke des iMacs und schiebe eine Plastikkarte zwischen Display und Gehäuse.
Sei vorsichtig und stelle sicher, dass du die Karten nicht weiter als 9,5 mm in den iMac steckst. Es besteht sonst die Gefahr, dass Komponenten im Inneren beschädigt werden.

Schritt 11

Verdrehe die Plastikkarte leicht, um den Abstand zwischen Bildschirm und Gehäuse zu vergrößern. Trenne allen Kleber in der Nähe der Ecke auf.
Zu viel Kraft kann das Display zerbrechen. Arbeite vorsichtig. Versuche nicht, den Spalt mehr als 6 mm breit zu machen.

Schritt 12

Höre vor der iSight Kamera auf, den Kleber durchzutrennen. Ansonsten besteht die Gefahr, sie zu beschädigen.
Schiebe die Karte in Richtung der Bildschirmmitte, um den Rest des Klebers durchzutrennen.

Schritt 13

Schiebe die Karte wieder zurück in die Ecke des Bildschirms und lasse sie dort stecken, um zu verhindern, dass sich der Kleber wieder verbindet.

Schritt 14

Schiebe eine zweite Karte zwischen Bildschirm und Gehäuse an der oberen linken Ecke des iMac.

Schritt 15

Drehe die Karte leicht nach oben, um den Abstand zwischen Bildschirm und Gehäuse zu vergrößern.
Genau wie an der anderen Seite, bewege die Karte nur langsam, damit der Kleber genügend Zeit hat, um sich zu lösen, und das Glas nicht überbeansprucht wird.

Schritt 16

Schiebe die Plastikkarte zur Mitte hin. Halte vor der iSight Kamera an, damit sie nicht beschädigt wird.

Schritt 17

Schiebe die Karte wieder an die obere, linke Ecke und lasse sie dort stecken.

Schritt 18

Fange an die beiden Karten, die wie im Bild gezeigt, in die Ecken stecken, leicht zu drehen, um den Abstand zwischen Gehäuse und Bildschirm zu vergrößern.
Wenn Teile des Bildschirms sich nicht zu lösen scheinen, dann nimm eine weitere Karte, um in diesen Bereichen den Kleber ein weiteres Mal durchzutrennen.
Beginne, die obere Seite des Bildschirms nach oben vom Rahmen zu heben.
Hebe den Bildschirm nur einige Zentimeter an. Er ist immer noch durch Daten- und Netzkabel mit dem Logic Board des iMacs verbunden.

Schritt 19

Halte das Display mit einer Hand fest und löse mit der anderen Hand das Kabel das Display-Netzkabel.
Hebe das Display soweit hoch, dass du leichten Zugang zum Verbinder hast. Hebe es aber nicht zu hoch (höchstens 20 cm), damit die Kabel nicht zu sehr angespannt und die Verbinder nicht zu sehr belastet werden.

This is not a picture of the 2019 model. On the 2019, the cable is angled and very close to a metal part that looks like it could be a wireless card. This makes it difficult to squeeze in the edges required to release the cable. I was able to unfasten it using my fingernail, doing one side at a time.

maccentric -

Schritt 20

Halte das Display weiterhin mit einer Hand fest und klappe den metallenen Sicherungsbügel am Displaydatenkabel hoch.
Ziehe das Displaydatenkabel vorsichtig aus seinem Sockel auf dem Logic Board.
Diese Verbindung ist sehr empfindlich und kann leicht kaputt gehen. Achte darauf, dass du den Verbinder des Displaydatenkabels gerade aus seinem Anschluss in Richtung Oberkante des iMacs ziehst.

on the 2020 model there is also a connector from the camera that is connected ted to the screen.

Erwin Biermans -

Schritt 21

Hebe das Display an, bis es fast rechtwinklig steht.
Es gibt immer noch einen Klebestreifen an der unteren Kante des Dispkays, der das Display wie eine Art Scharnier mit dem Gehäuse verbindet. Klappe das Display einige Male auf und zu, um den Kleber zu lösen.

Schritt 22

Wenn du am Netzteil arbeitest, musst du sehr vorsichtig sein: Berühre keine Kondensatoranschlüsse oder offenliegende Lötstellen auf der Rückseite (rot eingerahmt).
Greife die kleine Lasche am Ende von einem der unteren Displayklebestreifen und ziehe die Streifen nach oben, um ihn zu entfernen.
Wiederhole den Schritt mit dem anderen Klebestreifen und entferne ihn.
Löse, falls nötig, eventuelle übrige Klebestellen mit einer Plastikkarte auf.

Schritt 23

Sei vorsichtig bei der Handhabung des Bildschirms. Er ist groß, schwer und aus Glas. Die Ecken des Displays sind sehr zerbrechlich, also fasse das Display nicht dort an.
Hebe den Bildschirm aus dem Rahmen nach oben und entferne ihn anschließend aus dem iMac. Lege das Display mit der Oberfläche nach unten auf eine flache, weiche Fläche.
Möglicherweise musst du an einer Seite anfangen, den Bildschirm langsam anzuheben, um den Rest des Klebestreifens zu lösen.
Nachdem der Kleber durchschnitten worden ist, kann er nicht mehr zu Verkleben des Displays verwendet werden. Folge der für dein Modell zutreffenden Anleitung, um nach der Reparatur die Klebestreifen zu ersetzen, mit denen das Display am Rückgehäuse befestigt ist.

Schritt 24

Entferne die neun 3,2 mm Kreuzschlitzschrauben, mit denen die untere Halterung befestigt ist.
Möglicherweise musst du die Display-Schutzfolie an der Unterkante des Gehäuses abziehen, um an die Schrauben heranzukommen.

These are new steps from when I did this on my late 2015 retina iMac so I believe step 25 and 26 are optional (you can cope without doing it).

Amuseme -

I did not find it necessary to remove these screws and this bar

James Orwin -

I lost these 8 during the reassemble. The manual tells I need eight 3.2mm screws.

Can anyone help to clarify what screws I need. I don't really understand this size. Is this M2x3mm?

Daniel - 02/09/22

Schritt 25

Entferne die untere Halterung (auch "Kinnriemen" genannt) aus dem iMac-Gehäuse.

No comments on this ?

It's quite possibly the most difficult part to put back in the entire process

The screws are tiny and the there is no easy way to line up the holes on the bracket with the screws

Having got this far - it wasn't even all that necessary to remove this part in the first place

Severe pain in the neck

Eoin -

After an hour of painstaking mess - I managed to get 7 out of the 9 back in

By that time I could care less about the remaining 2

Eoin - 21/04/22

With the right tools and technique, the bracket can easily be replaced in under a couple of minutes.

Use a screwdriver with a magnetized tip which frees up one hand and place a screw on the tip first.

Then line up the screw hole on just one end of the bracket and using a pair of tweezers from the side, hold the bracket in place while you put in the screw.

Next, do the same on the other end of the bracket. After that, all of the screws in the middle are quick to replace. I didn't really have to touch the bracket again after the end screws were in place.

Hope that helps someone else since removing this bracket does make later steps a bit easier.

Max Z - 08/06/22

Schritt 26

Entferne die beiden 10 mm Torx T10 Schrauben.

I found i didn’t need to remove the speaker nor the hard drive. In fact I managed to remove the old PSU without even removing the chin strap. However, to install the replacement PSU, I had to remove the chin strap. So I would say, remove the chin strap, but you can optionally leave the speaker and hard drive in.

Cool_Breeze -

While you do not need to fully remove the screws as once you loosen them a few turns the speaker becomes free. I found that after the removal of the speaker, I turned it over and popped the screws out as this made it easier to replace it later as I could see the alignment before putting the screws back in. If not you may be off a little and you do not want to force the screw back in.

James Orwin -

I used a pill container that I got from Walgreens to hold all of the fasteners I removed during the disassembly process. The container has 14 compartments (individual compartments for each morning and evening of the week). I put a small piece of paper in the compartment with the fasteners to note the name and step of the procedure and the size of the tool I used. Hopefully this will be useful when I go to put it back together again.

Dan Smith -

Schritt 27

Ziehe das linke Lautsprecherkabel aus dem Anschluss heraus. Achte darauf, den Stecker gerade aus dem Anschluss auf dem Logic Board zu ziehen.
Entferne das Kabel aus der Lücke zwischen der Festplatte und dem Logic Board.
Wenn die Lücke zwischen der Festplatte und dem Logic Board für das Lautsprecherkabel zu schmal ist, trenne es und lasse das Kabel an Ort und Stelle.

I didn’t unplug and de-route this cable. Later, Step 29, has you remove the left speaker. This isn’t necessary. If you can just move the speaker over to expose the hard drive mounting screws, so if you’re not going to remove the speaker, you don’t need to unplug it.

Anthony Zimmerman - 10/04/18

on the 2019 iMac, it is horizontal not vertical so pull it horizontally out.

tarex7 -

Schritt 28

Achte darauf, keine Lötverbindungen auf der Rückseite der Stromversorgung zu berühren. Kondensatoren können genug aufgeladen sein, um dir einen gefährlichen Schock zu verpassen.
Verwende einen Spudger, um den Netzstecker aus der Buchse auf dem Logic Board zu trennen.

Can someone explain what are the solder joint? Or tell me what it looks it?

brianyu - 04/10/15

The silver spots on the circuit boards. You may not want to tackle this alone. If you touch these areas, you can possible get a shock -- harming you and your computer.

Robert - 17/12/15

there is no need to disconnect the speaker, just unscrew it and move aside slightly to reach the HDD screws (about 5mm) - if you want to replace just the main HDD

Thomas Webb - 02/09/17

Take note of exactly what direction this tiny little wire was.

Joseph Ashe - 11/09/17

The connector has a plain black side and the other side you can see the 2 silver connectors.. the side you can see the 2 silver connectors faces the front.. the plain side is to the back/against the logic board.

paul.lynch1 - 20/03/21

If I leave my iMac unplugged for an extended period, say 24 or 48 hours, is it still possible to get an electric shock from the PSU? Do the capacitors eventually discharge?

Dominic Pettifer - 12/05/19

you can do this method, or just wear latex gloves.

Philip Sedlmair -

make sure you’ve actually unplugged the mac when running this cable, and not had it plugged in to test the diagnostic LEDs, because one of those wee silver spots is carrying 230v, and its 6mm away from the place the cable runs, So if you have fat fingers like mine, that’s a free wake up zap

flow in - 25/05/20

Schritt 29

Hebe den linken Lautsprecher gerade nach oben hoch, bis das Kabel zur Einschalttaste frei liegt (ca. 13 mm).

This is MUCH easier to do if the support bracket along the bottom is removed first. See iMac Intel 21.5" Retina 4K Display (2017) Logic Board austauschen step 25.

Use a P00.

To replace it, introduce it like in the photo at the link to be able to hold the right most holes of the chassis and bracket. Replace the first screw, align the bracket to the horizontal and add the screws from right to left. Each one will bring up the next hole in the bracket close enough to screw through. Reverse those directions if you are a leftie.

Andrew Gough - 16/03/21

Schritt 30

Schiebe das Netzkabelkabel vorsichtig aus der Nut des linken Lautsprechers.

Pay attention: if pulling out the loudspeaker tear off the wire of the power button, Apple have not any service parts except for the whole rear housing!

Fabio Braga - 26/07/19

This is MUCH easier to do if the support bracket along the bottom is removed first. See iMac Intel 21.5" Retina 4K Display (2017) Logic Board austauschen step 25.

Use a P00.

To replace it, introduce it like in the photo at the link to be able to hold the right most holes of the chassis and bracket. Replace the first screw, align the bracket to the horizontal and add the screws from right to left. Each one will bring up the next hole in the bracket close enough to screw through. Reverse those directions if you are a leftie.

Andrew Gough - 16/03/21

Schritt 31

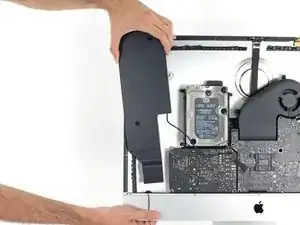

Hebe den linken Lautsprecher gerade nach oben und entferne ihn vom iMac.
Wenn die Lücke zwischen der Festplatte und dem Logic Board zu schmal war, um das Lautsprecherkabel vorhin freizulegen, ziehe es vorsichtig frei, während du den Lautsprecher entfernst.
Ziehe an das Ende vom Konnektor während du den Lautsprecher entfernst, um den Kabel unter der rechten Abdeckung der Festplatte zu ziehen.

I found it wasn't necessary to remove the speaker from the left side to remove the hard drive. You can remove the screws, and then slide it over to the left — giving more than enough room to access the hard drive.

Robert - 17/12/15

me too. don't need to remove it if you only want to change the hd

Alber Einsten - 10/03/16

Agreed, wast of time to fully remove the speaker.

Matthew Gonzalez - 09/11/17

It is difficult to remove the bottom of the speaker because it bends into the frame. Be careful to remove the power button cable, which also routes in a channel in the bottom of the speaker.

Eric - 11/01/20

easier to remove the speakers if you unscrew the front ‘chin strap’ - 6/9 phillips screws that you can see in the picture hold that aluminum piece in place

flow in - 25/05/20

Agree. This is MUCH easier to do if the support bracket along the bottom is removed first. See iMac Intel 21.5" Retina 4K Display (2017) Logic Board austauschen step 25.

Use a P00.

To replace it, introduce it like in the photo at the link to be able to hold the right most holes of the chassis and bracket. Replace the first screw, align the bracket to the horizontal and add the screws from right to left. Each one will bring up the next hole in the bracket close enough to screw through. Reverse those directions if you are a leftie.

Andrew Gough - 16/03/21

The trick with removing the left speaker is that you have to slide it up toward the top of the iMac (continuing to de-route the power button cable carefully as you go) to get it out from under the chin before you lift it up to remove it.

ace - 06/03/21
