iPad 5 LTE Akku tauschen

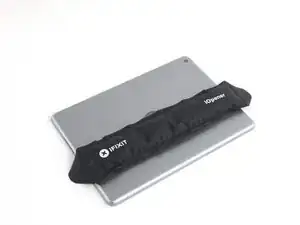

Lege einen erwärmten iOpener zwei Minuten lang auf die linke Seitenkante des Gerätes.

Während du darauf wartest, dass der Kleber weich wird, schaue dir die Stellen an, an denen das Hebeln gefährlich ist:

Frontkamera

Antennen

Displaykabel

Drücke den blauen Griff zum Scharnier hin, um den Öffnungsmodus einzustellen.

Hebe das iPad so hoch, dass sich die Scharniere der Anti-Clamp über und unter dem Display befinden.

Bringe die Saugheber nahe an der linken Seitenkante des Displays an, einen auf der Vorderseite, den anderen auf der Rückseite.

Drücke die Saugheber auf den Oberflächen fest.

Drücke den blauen Griff vom Scharnier weg in die Stellung für den Öffnungsmodus.

Drehe den Griff im Uhrzeigersinn, bis du merkst, dass sich die Saugheber dehnen.

Warte eine Minute, damit sich der Kleber allmählich ablösen kann und sich ein Spalt bilden kann.

Wenn der Spalt groß genug ist, dann setze ein Plektrum unter den Touchscreen ein.

Überspringe den nächsten Schritt.

Wenn das Display zu heiß zum Anfassen ist, bringe einen Saugheber am linken Rand des Displays so nahe wie möglich an der Seitenkante an.

Hebe das Display mit dem Saugheber an, bis ein schmaler Spalt zwischen dem Touchscreen und dem Rahmen entstanden ist.

Setze ein Plektrum in den Spalt zwischen dem Touchscreen und dem Rahmen ein.

Setze ein zweites Plektrum in den eben erzeugten Spalt ein.

Schiebe das Plektrum zum Auftrennen des Klebers zur unteren linken Ecke des Gerätes hin.

Lasse das Plektrum in der unteren linken Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Wenn das Plektrum im Kleber stecken bleibt, dann "rolle" das Plektrum an der Seite entlang, um den Kleber weiter aufzutrennen.

Schiebe das erste Plektrum zum Auftrennen des Klebers zur oberen linken Ecke des Gerätes hin.

Lasse das Plektrum in der oberen linken Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

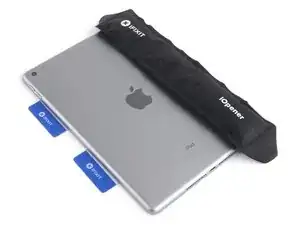

Lege einen erwärmten iOpener zwei Minuten lang auf die Oberkante des Gerätes.

Schiebe das Plektrum um die obere linke Ecke herum, um den Kleber aufzutrennen.

Schiebe das Plektrum an der Oberkante des Gerätes entlang, halte unmittelbar vor der Frontkamera an.

Ziehe das Plektrum heraus, bis es nur noch mit der Spitze zwischen Touchscreen und Rahmen steckt.

Schiebe das Plektrum über die Kamera weg und trenne den Kleber auf.

Lasse das Plektrum gleich rechts neben der Kamera stecken, bevor du weiterarbeitest.

Setze das Plektrum wieder ein und schiebe es zur oberen rechten Ecke hin, um den Kleber ganz aufzutrennen.

Lasse das Plektrum in der oberen rechten Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Lege einen erwärmten iOpener zwei Minuten lang auf die rechte Kante des Gerätes.

Rolle das Plektrum um die obere rechte Ecke des Gerätes herum und trenne den Kleber auf.

Setze ein weiteres Plektrum ein und schiebe es bis zur Mitte der rechten Seitenkante hin.

Lege einen erwärmten iOpener zwei Minuten lang auf die Unterkante des iPads.

Schiebe das Plektrum unten links zur unteren linken Ecke hin und trenne den Kleber auf.

Lasse das Plektrum in der Ecke stecken und gehe zum nächsten Schritt über.

Setze ein weiteres Plektrum in den eben an der Unterkante des iPads erzeugten Spalt ein.

Schiebe das Plektrum über die Antenne weg, halte kurz vor dem Home Button an.

Lasse das Plektrum links vom Home Button stecken und arbeite dann weiter.

Setze ein Plektrum in den eben erzeugten Spalt ein.

Schiebe das Plektrum unter den Home Button und zur unteren rechten Ecke hin. Achte darauf, dass das Plektrum nur mit der Spitze zwischen Touchscreen und Rahmen ist.

Setze das Plektrum wieder tiefer ein und schiebe es zum Auftrennen des Klebers in Richtung Home Button.

Lasse das Plektrum rechts vom Home Button stecken und arbeite dann weiter.

Lege einen erwärmten iOpener zwei Minuten lang auf die rechte Seitenkante des Gerätes.

Verdrehe die beiden Plektren in den linken Ecken des iPads bis sich der Touchscreen leicht anhebt, um so die letzten Klebestellen aufzutrennen.

Hebe den Touchscreen an der linken Kante nach oben, um den Kleber an der rechten Seitenkante weiter aufzutrennen.

Halte den Touchscreen fest und schiebe gleichzeitig ein Plektrum zwischen die beiden Displaykabel, um den letzten Kleber aufzuschneiden.

Wenn der Kleber komplett aufgetrennt ist, dann öffne den Touchscreen wie ein Buch und lege ihn parallel zum iPad hin.

Entferne jegliches Klebeband, welches noch die Schrauben des LCD verdeckt.

Entferne die vier Kreuzschlitzschrauben, welche das LCD befestigen:

Drei 4,0 mm Schrauben

Eine 4,8 mm Schraube

Hebe das LCD mit dem flachen Ende des Spudgers aus seiner Vertiefung gerade soweit hoch , dass du es mit den Fingern fassen kannst.

Klappe das LCD wie eine Buchseite um, hebe es dabei an der Seite nahe der Frontkamera an und drehe es um die Kante nahe des Home Buttons.

Lege das LCD mit der Scheibe nach unten, so dass du Zugang zu den Displaykabeln erhältst.

Entferne die einzelne 2,3 mm Kreuzschlitzschraube, welche den Akkustecker am Logic Board befestigt.

Lasse den Akkublocker stecken, damit die Akkuanschlüsse während der Reparatur keinen Kontakt haben.

Entferne die drei 1,4 mm Kreuzschlitzschrauben, welche die Halterung des Displaykabels befestigen.

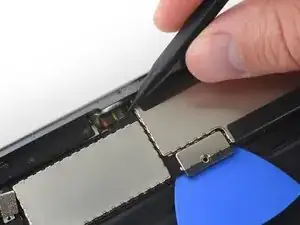

Hebele die Halterung des Displaykabels vorsichtig mit dem flachen Ende des Spudgers vom Logic Board gerade hoch.

Entferne das LCD.

Entferne alle Klebebänder, die den Flachbandkabelanschluss des Home Buttons abdecken.

Verwende das flache Ende eines Spudgers, um die Lasche am ZIF-Anschluss des Home-Tastenbandkabels nach oben zu klappen .

Ziehe das Home-Button-Flachbandkabel vorsichtig aus dem ZIF-Stecker heraus.

Verwende das flache Ende eines Spudgers oder eines Fingernagels, um die beiden Digitizerkabelstecker gerade aus ihren Sockeln zu lösen.

Entferne die Front Panel Einheit.

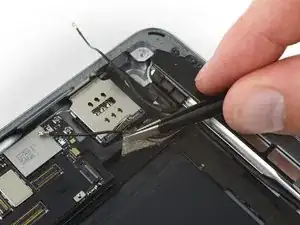

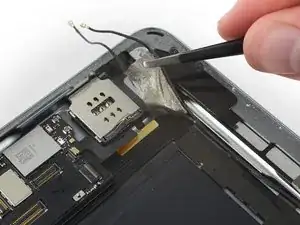

Löse mit einer Pinzette das Stück Klebeband ab, welches den Stecker des SIM Board Kabels auf dem Logic Board bedeckt.

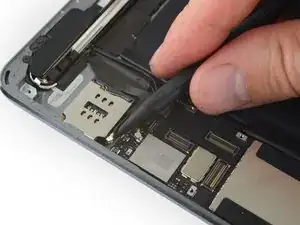

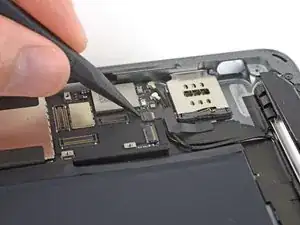

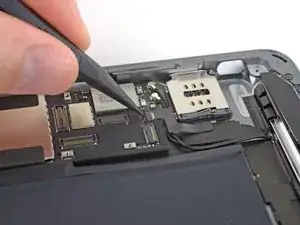

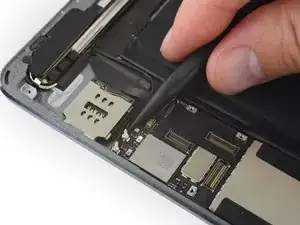

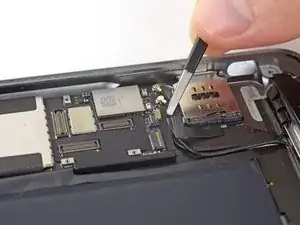

Klappe mit der Spudgerspitze den Sicherungsbügel am Stecker des SIM Board Kabels hoch.

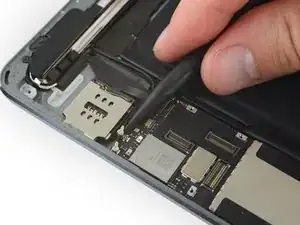

Lasse das SIM Board Kabel gerade aus seinem ZIF Stecker herausgleiten.

Entferne folgende Schrauben, mit denen die Halterung des oberen Komponentenkabels befestigt ist:

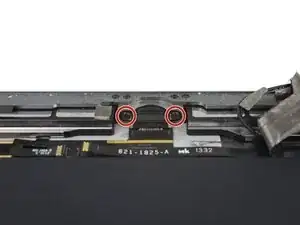

Zwei 2,0 mm Kreuzschlitzschrauben

Drei 1,4 mm Kreuzschlitzschrauben

Ziehe das Klebeband, mit dem die Halterung des oberen Komponentenkabels befestigt ist, mit einer Pinzette zurück.

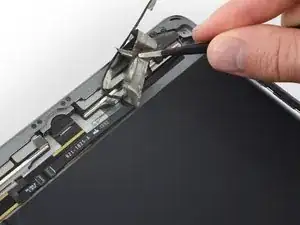

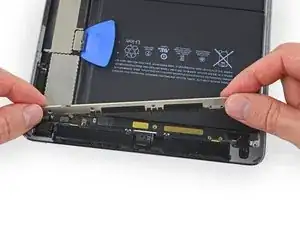

Löse die Halterung des oberen Komponentenkabels langsam aus dem iPad heraus. Lasse das Klebeband an der Halterung kleben, dies erleichtert den späteren Zusammenbau.

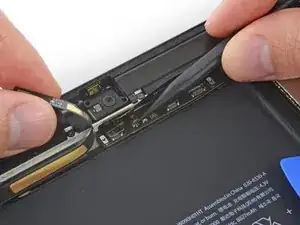

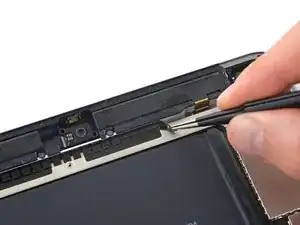

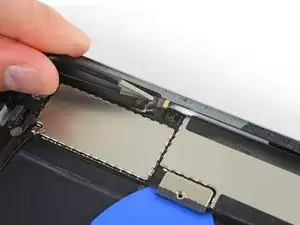

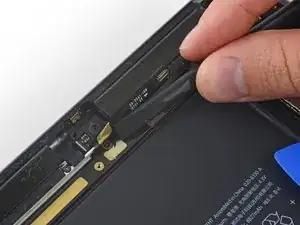

Löse den Stecker der Frontkamera mit dem flachen Ende des Spudgers aus seinem Anschluss auf dem Logic Board.

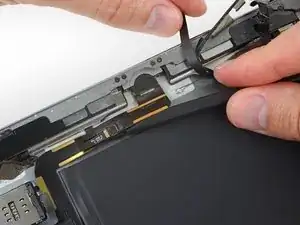

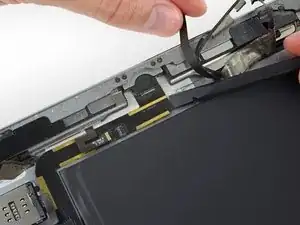

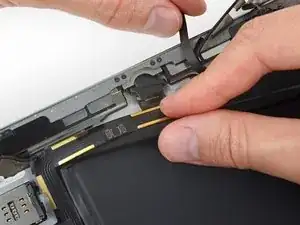

Schiebe ein Plektrum unter das Kabel der Frontkamera und trenne es aus der Klebeverbindung heraus.

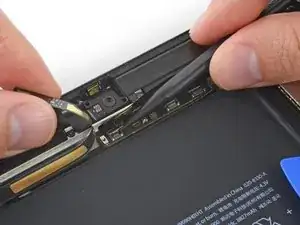

Drücke das Kamerakabel mit einem Spudger hoch, so dass darunter der Stecker eines zweiten Flachbandkabels sichtbar wird.

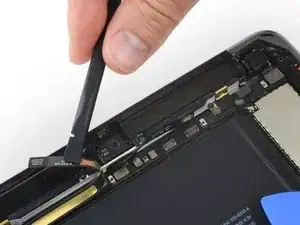

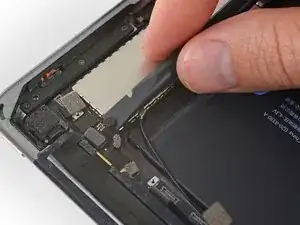

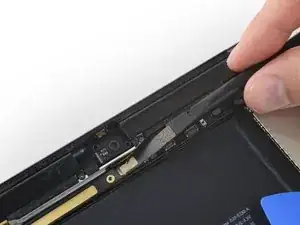

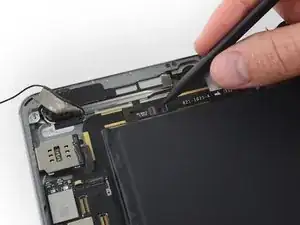

Löse das Flachbandkabel zur Kopfhörerbuchse behutsam mit dem flachen Ende des Spudgers aus seinem Anschluss auf dem Logic Board heraus.

Drücke auch hier den Stecker vorsichtig zur Seite, so dass darunter weitere Stecker sichtbar werden.

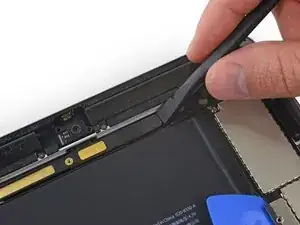

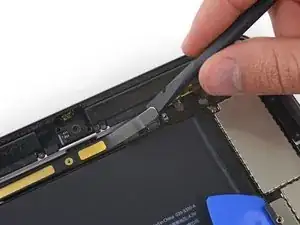

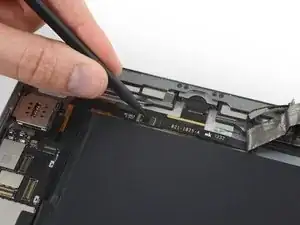

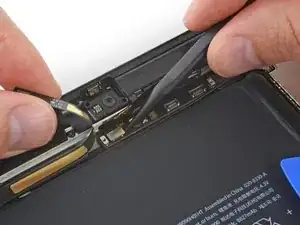

Löse den Stecker des Mikrofonkabels mit der Spudgerspitze aus seinem Anschluss auf dem Logic Board.

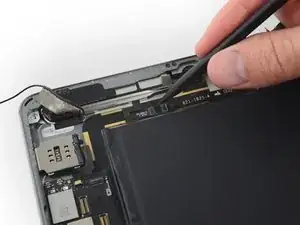

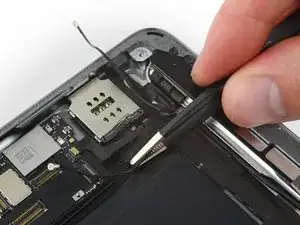

Direkt daneben befindet sich der Stecker des GPS-Antennenkabels. Trenne auch dies mit der Spudgerspitze ab.

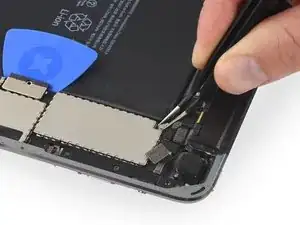

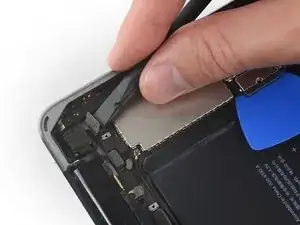

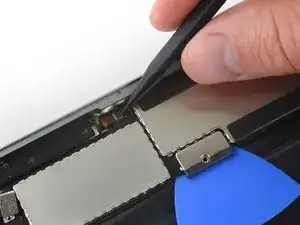

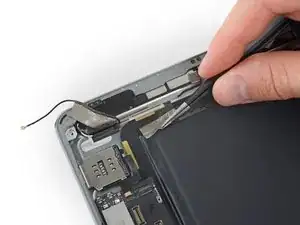

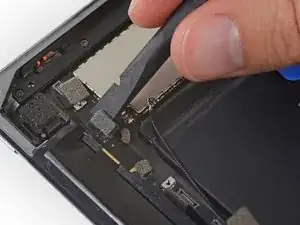

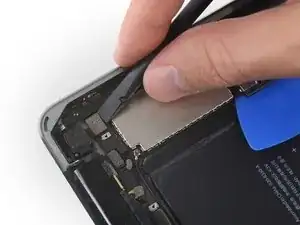

Heble das Kabel zur Rückkamera mit der Spudgerspitze gerade aus seinem Anschluss auf dem Logic Board hoch und trenne es ab.

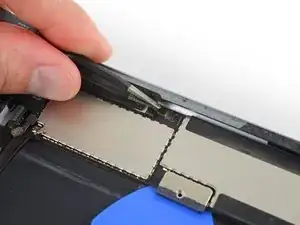

Heble das Verbindungskabel zur Antenne mit der Spudgerspitze gerade aus seinem Anschluss auf dem Logic Board hoch und trenne es ab.

Heble das Verbindungskabel zur primären Mobilfunkantenne mit der Spudgerspitze gerade aus seinem Anschluss auf dem Logic Board hoch und trenne es ab.

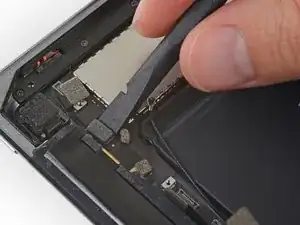

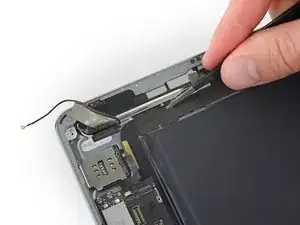

Heble den Stecker der primären Mobilfunkantenne mit der Spudgerspitze gerade aus seinem Anschluss auf dem Logic Board hoch und trenne es ab.

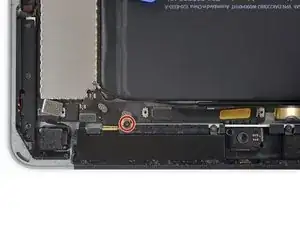

Entferne die 1,4 mm Kreuzschlitzschraube, mit der die Halterung des Verbindungskabels zur primären Mobilfunkantenne befestigt ist.

Biege die Halterung des Verbindungskabels zur primären Mobilfunkantenne behutsam mit der Spudgerspitze hoch, so dass sie nicht mehr im Weg ist.

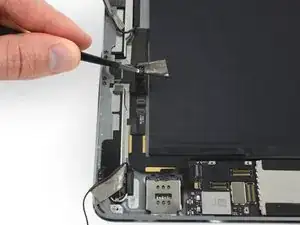

Entferne das Stückchen von schwarzem Klebeband, mit dem der Stecker am Kabel zur oberen Tasteneinheit bedeckt ist.

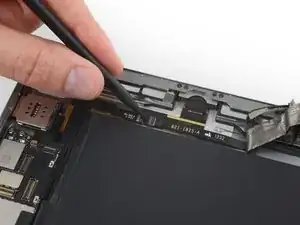

Klappe den Sicherungsbügel am Stecker zur oberen Tasteneinheit mit der Spudgerspitze hoch.

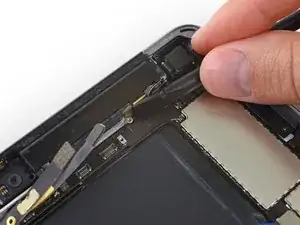

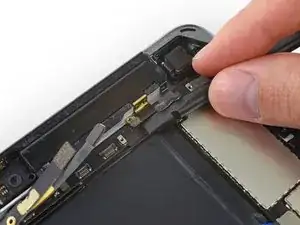

Ziehe das Flachbandkabel zur oberen Tasteneinheit behutsam mit einer Pinzette gerade aus seinem Anschluss heraus.

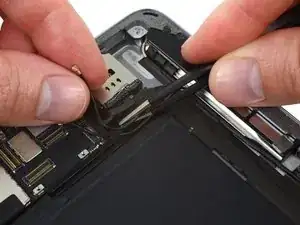

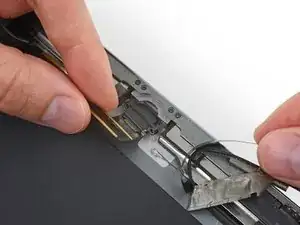

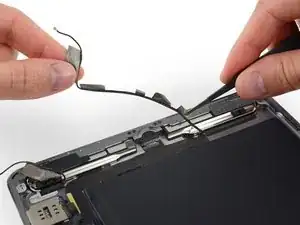

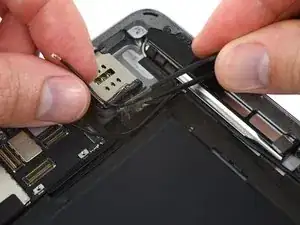

Hebe das linke und das rechte WLAN-Antennenkabel gerade aus den Anschlüssen am unteren Ende des Logic Boards hoch und trenne sie ab.

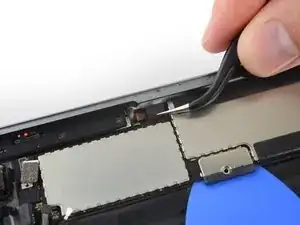

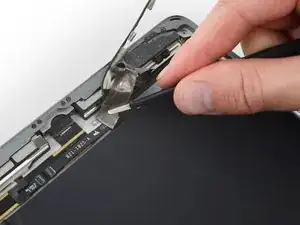

Ziehe mit einer Pinzette das Klebeband ab, welches das Kabel zur rechten WLAN-Antenne nahe am SIM-Kartenleser befestigt.

Wiederhole den vorigen Schritt und löse ein zweites Klebeband direkt darunter ab, mit dem das zweite WLAN-Antennenkabel befestigt ist.

Wenn du versehentlich beide Klebebänder gemeinsam abgezogen hast, dann löse sie sorgfältig voneinander ab und trenne sie, bevor du mit dem nächsten Schritt fortfährst.

Die linke WLAN-Antenne ist mit vier weiteren Stückchen von Klebeband an der Unterkante des iPads befestigt.

Ziehe dieses Klebeband vom Rückgehäuse ab.

Biege das Antennenkabel aus dem Weg.

Fasse stattdessen das Klebeband direkt unter dem Lautsprecher und ziehe es nach unten, weg vom Gehäuserand.

Ziehe das Klebeband zum Home Button hin und lege den Stecker am Lautsprecherkabel frei.

Ziehe das Klebeband soweit ab, bis genug Spiel im linken Lautsprecherkabel ist, dass du den Stecker ablösen kannst.

Klappe den Sicherungsbügel am Stecker des linken Lautsprecherkabels mit der Spudgerspitze hoch.

Ziehe das linke Lautsprecherkabel gerade aus seinem Anschluss heraus und löse es ab.

Klappe den Sicherungsbügel am Stecker des rechten Lautsprecherkabels mit der Spudgerspitze hoch.

Ziehe das rechte Lautsprecherkabel gerade aus seinem Anschluss heraus und löse es ab.

Entferne die beiden 3,3 mm Kreuzschlitzschrauben, mit denen der Lightning-Anschluss am Rückgehäuse befestigt ist.

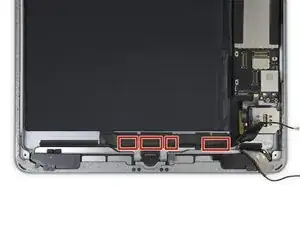

Der Kleber besteht aus sieben Streifen von schwarzem Klebeband - schaue bei diesem Schritt nach, wenn du erwärmst und hebelst, damit du genau weißt, an welchen Stellen du arbeiten musst.

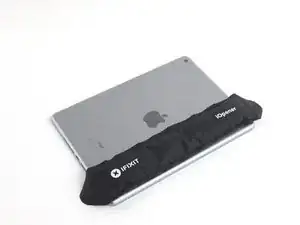

Erwärme nochmals den iOpener und lege ihn an den unteren Rand des iPads, damit der Kleber zwischen dem Flachbandkabel zum Lightning-Anschluss und dem Rückgehäuse weich wird.

Warte ein paar Minuten, bis der Kleber weich ist, fahre dann mit dem nächsten Schritt fort.

Schiebe das flache Ende des Spudgers unter das Kabel zum Lightning-Anschluss, um so die Klebeverbindung zum Rückgehäuse aufzutrennen.

Schiebe, falls nötig, das Kabel zum linken Lautsprecher behutsam zur Seite, um Zugang zum Lightning-Anschlusskabel zu erhalten.

Lege einen erwärmten iOpener einige Minuten lang auf den oberen Rand des iPads, um den Kleber aufzuweichen, mit dem das Logic Board befestigt ist.

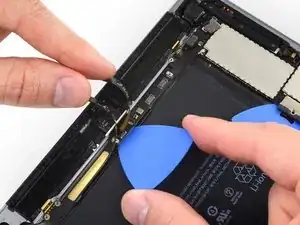

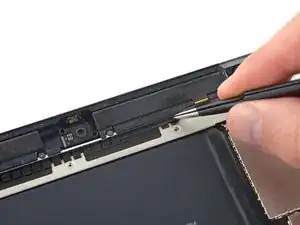

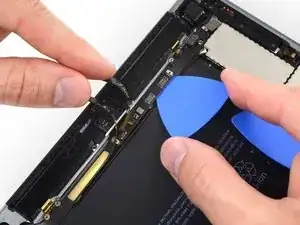

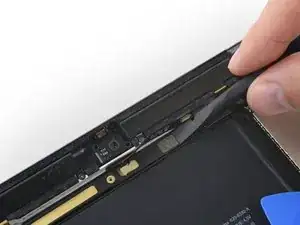

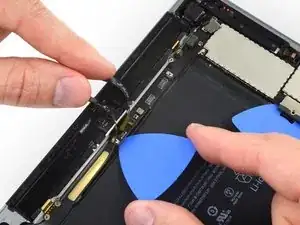

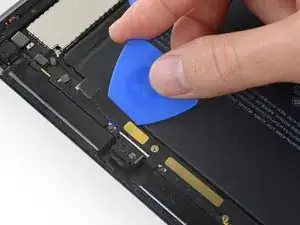

Setze ganz behutsam ein Plektrum zwischen Frontkamera und Akku unter das Logic Board ein.

Schiebe das Plektrum zum Stecker der Frontkamera hin. Halte an der Biegung des Logic Boards an.

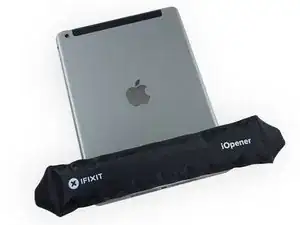

Erwärme deinen iOpener erneut und lege ihn der Länge nach dauf das Rückgehäuse, direkt auf das Logic Board.

Warte einige Minuten, bis der Kleber weich wird, entferne dann den iOpener und fahre mit dem nächsten Schritt fort.

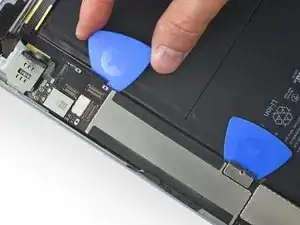

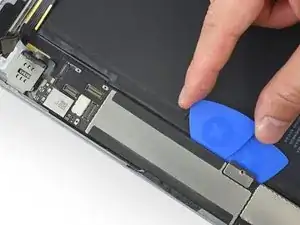

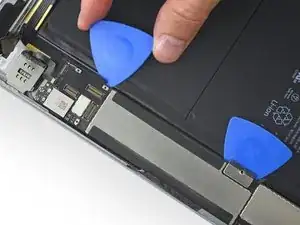

Setze ein Plektrum unter das Logic Board an der Ecke der großen EMI-Abschirmung ein.

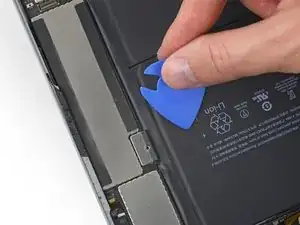

Schiebe das Plektrum nach oben bis zum Akkustecker hin, um den Kleber aufzutrennen, mit dem das Logic Board befestigt ist.

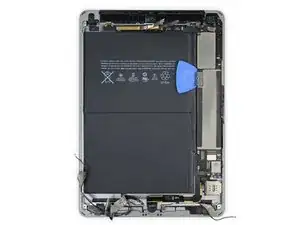

Entferne das Akkuisolierplektrum.

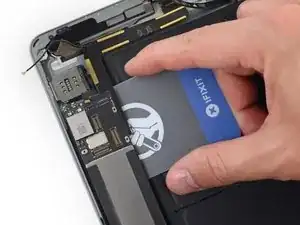

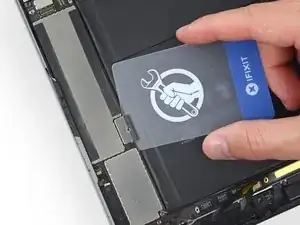

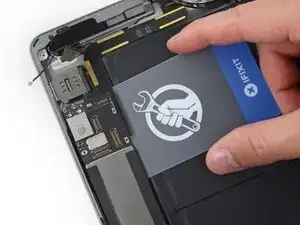

Setze eine Plastikkarte am Akkustecker unter das Logic Board ein.

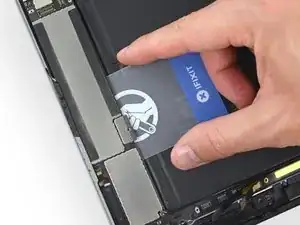

Schiebe die Karte ganz unter dem Logic Board entlang, wobei du den Kleber am äußeren Rand auftrennst.

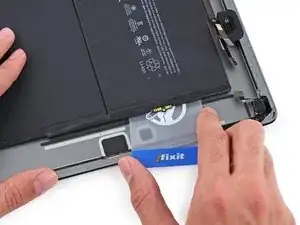

Schiebe eine Plastikkarte unter das untere Ende des Logic Boards ein, direkt unter den Displaysteckern und dem WLAN-Modul.

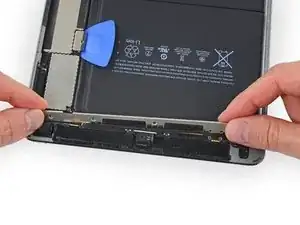

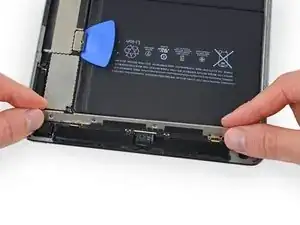

Ziehe den Lightning-Anschluss gerade aus seiner Vertiefung im Rückgehäuse heraus.

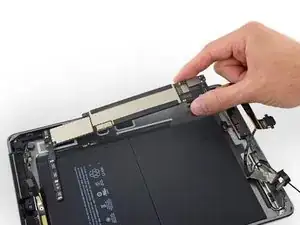

Hebe das Logic Board behutsam an seiner Unterkante an und entferne es.

Erwärme den iOpener wieder für 30 Sek. in der Mikrowelle.

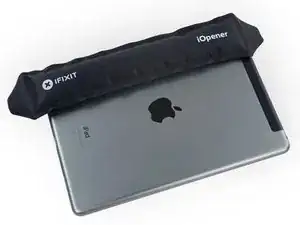

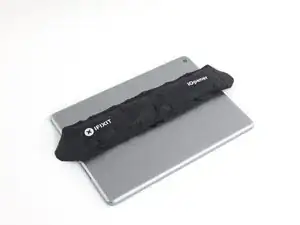

Lege den erwärmten iOpener in die Mitte der Rückseite des iPad. Lasse ihn dort 90 Sekunden lang liegen, um den Kleber am Akku auzuweichen.

Verschiebe den iOpener dann nach rechts (weg von der Rückkamera) und lasse ihn wieder 90 Sekunden lang liegen.

Schiebe ihn zum Schluss auf den rechten Rand der Rückseite und lasse ihn wieder 90 Sekunden lang dort.

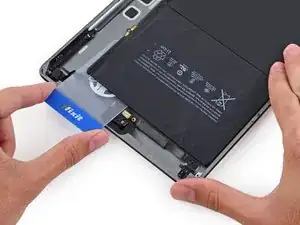

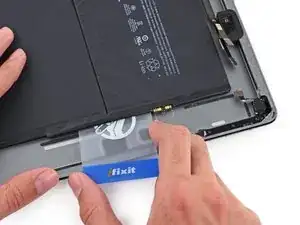

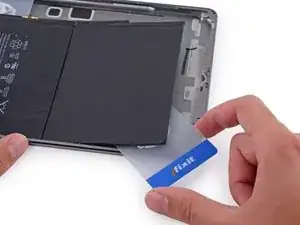

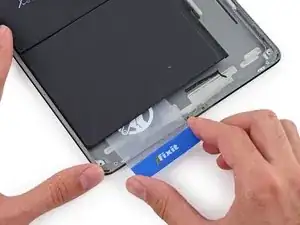

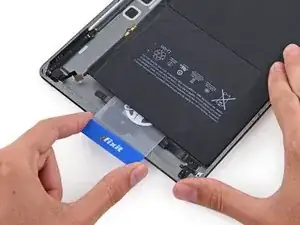

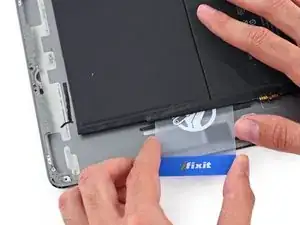

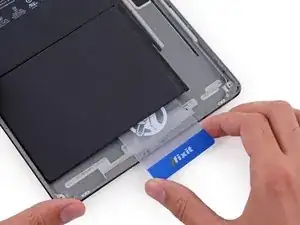

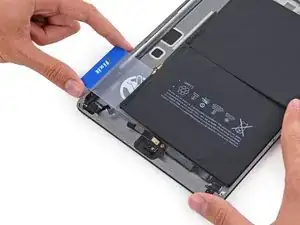

Schiebe eine Plastikkarte unter die unterste Akkuzelle in der unteren rechten Ecke.

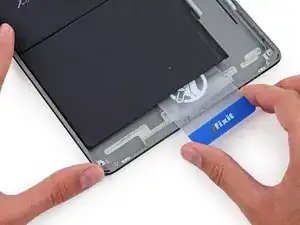

Setze die Plastikkarte etwa halb ein und schiebe sie nach oben. Halte kurz vor dem Akkuanschluss an.

Hebe die Karte leicht weg vom Gehäuse, so dass sie über den Akkuanschluss weg gleiten kann.

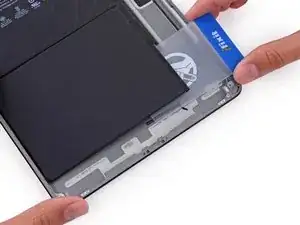

Schiebe die Karte von der Mitte der Akkuzellen hoch zur oberen rechten Ecke des Akkus.

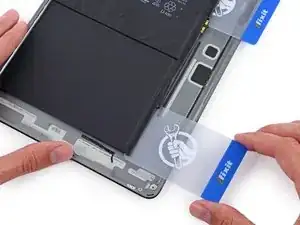

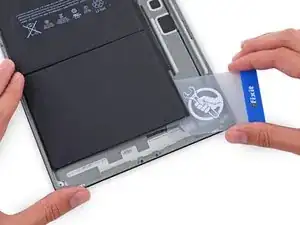

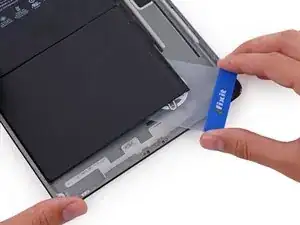

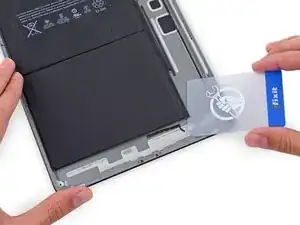

Schiebe eine zweite Plastikkarte halb unter die linke Akkuzelle, um zu verhindern, dass sie wieder festklebt, wenn du den iOpener erneut auflegst.

Lege den iOpener auf die rechts auf den Akku, gegenüber von den beiden eingesteckten Plastikkarten. Weiche so den Kleber darunter auf.

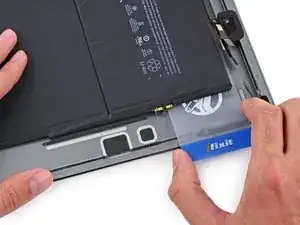

Schiebe die Karte um die rechte untere Ecke des Akkus.

Schiebe die Karte bis zur linken unteren Ecke des Akkus.

Schiebe die Karte soweit wie möglich ein und trenne dadurch so viel von der Klebeverbindung auf wie möglich.

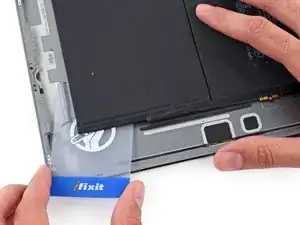

Setze die Karte unter die linke untere Ecke des Akkus.

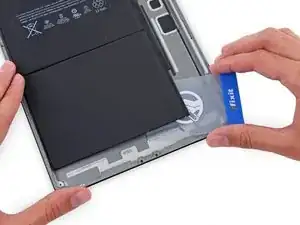

Schiebe die Karte um die rechte obere Ecke des Akkus.

Schiebe die Karte bis zur oberen linken Ecke des Akkus.

Drücke die Karte weiter hinein, und trenne so viel wie möglich von der Klebeverbindung, die den Akku festhält, auf.

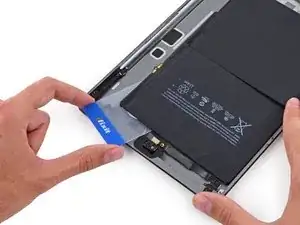

Setze die Karte unter der oberen linken Ecke des Akkus ein.

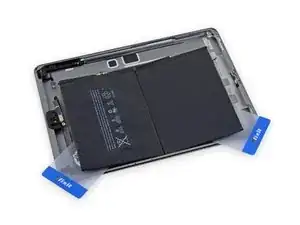

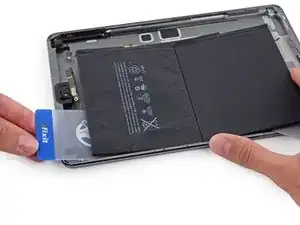

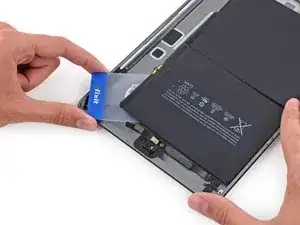

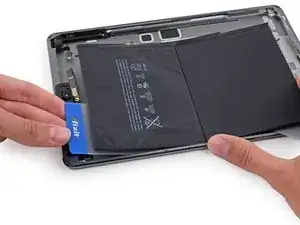

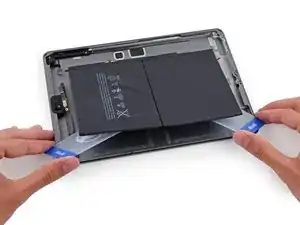

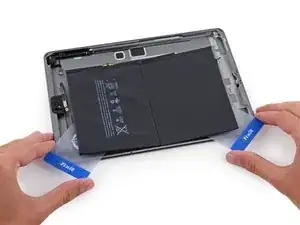

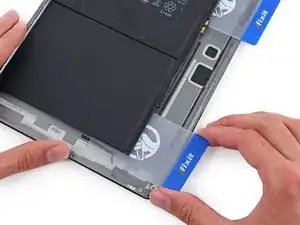

Fasse beide Karten fest an und drehe sie, um dadurch den Akku aus dem Gehäuse hochzuheben.

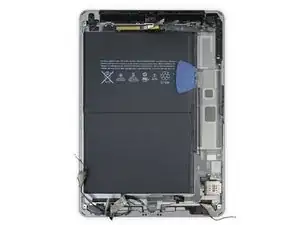

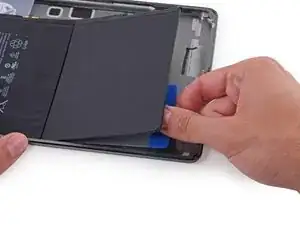

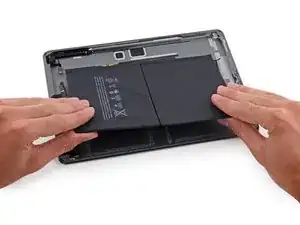

Entferne den Akku aus dem Gehäuse.
