iPhone 11 Displaypanel tauschen

Schalte dein iPhone aus, bevor du mit dem Zerlegen anfängst.

Entferne die beiden 6,7 mm langen Pentalobe Schrauben an der Unterkante des iPhone.

Wenn das Display deines iPhones gesprungen ist, kannst du es mit Klebeband abkleben, damit es nicht weiter zersplittert und du dich nicht daran verletzt.

Platziere Klebestreifen überlappend über die gesamte Oberfläche des Displays.

Falls der Saugheber in den nächsten Schritten durch das gesplitterte Glas nicht gut anhaftet, empfiehlt es sich, ein Stück starkes Klebeband so zu falten, dass es als Griff benutzt werden kann, um das Display anzuheben.

Benutze einen Haartrockner, ein Heißluftgebläse oder bereite einen iOpener vor und erwärme eine Minute lang die Unterkante des iPhones.

Drücke den blauen Griff zum Scharnier hin, um den Öffnungsmodus zu deaktivieren.

Bringe die Saugheber nahe an der Unterkante des iPhones an, einen auf der Vorderseite, den anderen auf der Rückseite.

Drücke die Saugheber auf den Oberflächen fest.

Drücke den blauen Griff vom Scharnier weg in die Stellung für den Öffnungsmodus.

Drehe den Griff im Uhrzeigersinn, bis du merkst, dass sich die Saugheber dehnen.

Warte eine Minute, damit sich der Kleber allmählich ablösen kann und sich das Display unten löst.

Wenn der Spalt groß genug ist, dann setze ein Plektrum unter das Display ein.

Überspringe die nächsten zwei Schritte .

Wenn du einen einzelnen Saugheber benutzt, dann setze ihn an der Unterkante des iPhones auf. Vermeide dabei den gebogenen Teil der Glasscheibe.

Ziehe den Saugheber kräftig und gleichmäßig hoch, so dass ein kleiner Spalt zwischen Frontpanel und Rückgehäuse entsteht.

Setze ein Plektrum in den Spalt ein.

Schiebe das Plektrum um die untere linke Ecke herum und dann an der linken Seite nach oben. Trenne so die Verklebung des Displays auf.

Setze das Plektrum erneut an der Unterkante des iPhones ein und schiebe es zum Auftrennen des Klebers an der rechten Seite nach oben.

Ziehe die rechte Kante des Displays behutsam nach unten (in Richtung des Lightning-Anschlusses).

Setze das Plektrum in die obere rechte Ecke des Smartphones ein.

Ziehe das Display soweit wie nötig nach unten (in Richtung des Lightning-Anschlusses), bis der Spalt groß genug ist, um ein Plektrum einzusetzen.

Schiebe das Plektrum zur oberen linken Ecke hin und trenne alle restlichen Klebeverbindungen auf.

Ziehe an der kleinen Noppe am Saugheber, so dass er sich vom Frontpanel ablöst.

Klappe das Display von der linken Seite her, wie die Rückseite eines Buchs, hoch und öffne das iPhone.

Stütze das Display an einem stabilen Gegenstand ab.

Hebe das Display ein wenig an der Unterkante an und kippe es dabei, so dass du im folgenden Schritt besser an die Schrauben herankommst.

Entferne die drei 1,1 mm Y000 Schrauben, mit denen die Halterung des Akkusteckers befestigt ist.

Entferne die Halterung.

Heble den Akkustecker mit einem Spudger oder einem Fingernagel aus seinem Anschluss auf dem Logic Board.

Biege den Stecker ein wenig vom Logic Board weg, so dass er sich nicht versehentlich mit seinem Anschluss verbinden kann.

Drehe die fünf 1,1 mm Y000 Schrauben heraus, mit denen die Halterung der Logic Board Abdeckung befestigt ist.

Entferne die Halterung.

Trenne den Stecker am Kabel zum LCD-Panel mit einem Spudger oder dem Fingernagel ab.

Trenne den Touchscreen-Stecker daneben ab.

Trenne den Stecker zur Frontsensoren-Gruppe mit der Spudgerspitze oder dem Fingernagel ab.

Entferne die Displayeinheit.

Entferne die vier Schrauben, mit denen die Lautsprecher/Sensorbaugruppe befestigt ist:

Drei 1,6 mm Kreuzschlitzschrauben

Eine 1,3 mm Y000 Schraube

Heble die Oberkante des Lautsprechers behutsam mit der Spudgerspitze hoch.

Klappe die Lautsprechereinheit um, weg von der Oberkante des Displays nach unten.

Benutze einen Haartrockner, ein Heißluftgebläse oder bereite einen iOpener vor und erwärme den oberen Displayrand ein bis zwei Minuten lang, damit der Kleber an den Sensoren weich wird.

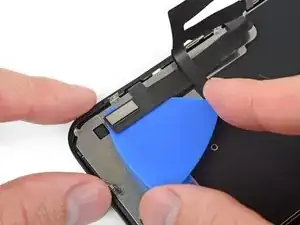

Schiebe behutsam die Kante eines Plektrums unter das Flachbandkabel unterhalb des Mikrofons.

Verdrehe es vorsichtig und löse das Mikrofon ab. Achte dabei darauf, dass du das Flachbandkabel nicht zu stark anspannst oder beschädigst.

Benutze, falls nötig, die Spudgerspitze, um das Mikrofon endgültig aus seiner Ausbuchtung im Frontpanel zu lösen.

Schiebe die kleine Halterung mit einer Pinzette gerade nach oben vom Helligkeitssensor ab.

Wackle mit einer Pinzette am Helligkeitssensor und hebe ihn aus seiner Ausbuchtung im Display heraus.

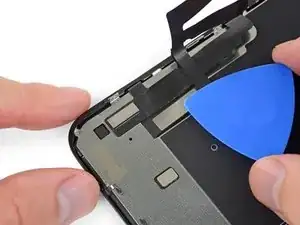

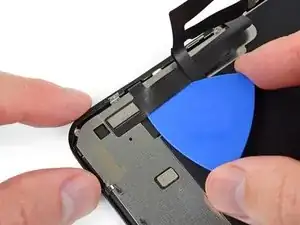

Schiebe ein Plektrum von links nach rechts unter das Flachbandkabel und unter das Näherungssensor/Flood Illuminator- Modul.

Wackle behutsam am Modul und hebe es aus seiner Ausbuchtung im Frontpanel heraus.

Entferne den Ohrhörer-Lautsprecher und die Front-Sensor-Baugruppe.

Näherungssensor

Flood Illuminator

Das Modul muss so eingesetzt werden, dass keines dieser Bauteile durch Klebstoff blockiert wird.

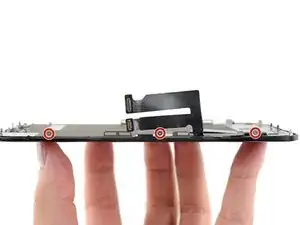

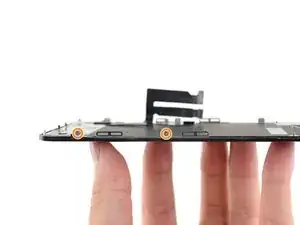

Entferne folgende 1,1 mm Y000 Schrauben, mit denen die LCD Abschirmung befestigt ist:

Drei Schrauben an der Seite nahe der Displaykabel

Zwei weitere Schrauben auf der gegenüberliegenden Seite

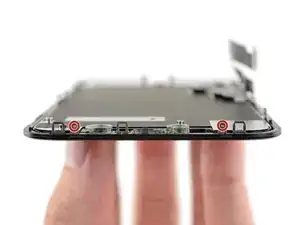

Entferne die restlichen 1,1 mm Y000 Schrauben von der Ober- und der Unterkante der LCD Abschirmung:

Zwei Schrauben nahe an den Ausschnitten für die Kameras

Zwei Schrauben an den unteren Ecken

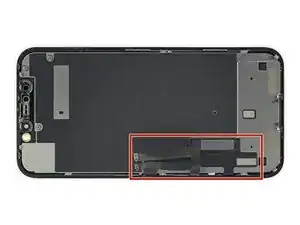

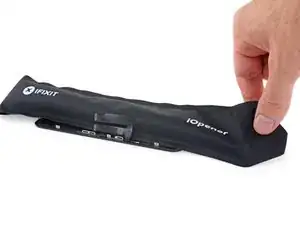

Erwärme die Rückseite des Displays mithilfe eines iOpeners (oder eines Föns/einer Heißluftpistole), um den Kleber aufzuweichen, mit dem die Displaykabel an der LCD Abschirmung befestigt sind.

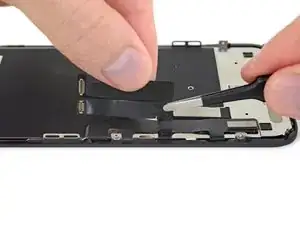

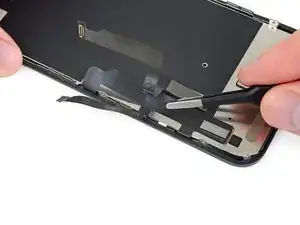

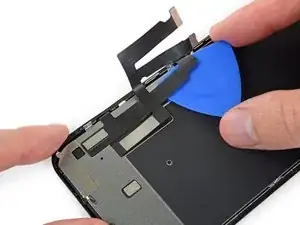

Setze ein Plektrum zwischen die Displaykabel und die LCD Abschirmung.

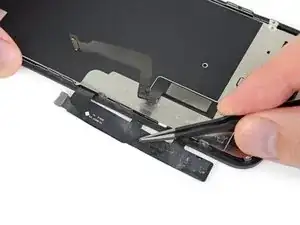

Schiebe es zur Unterkante des Displays und beginne, die Kabel abzulösen.

Halte an, sobald du das Ende des ersten Kabels erreicht hast.

Setze dein Plektrum erneut ein, und zwar dieses Mal zwischen die beiden Kabel.

Schiebe das Plektrum zur Unterkante des Displays, um die beiden Kabel voneinander zu trennen.

Fasse jedes Kabel bei seiner 90° Biegung und löse sie voneinander ab.

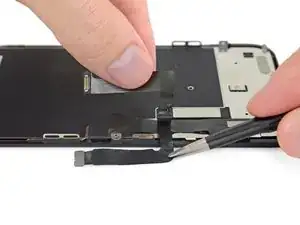

Löse das gesamte Touchscreen-Kabel von der LCD Abschirmung ab und falte es zur Seite.

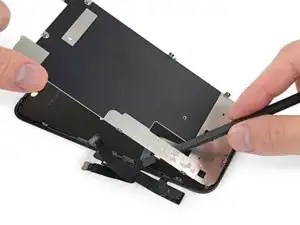

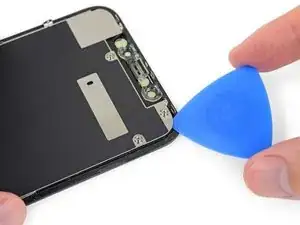

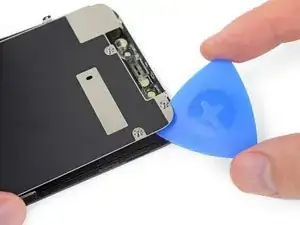

Setze ein Plektrum unter die Oberkante der LCD Abschirmung und verdrehe es, um die Abschirmung vom Display abzulösen.

Fasse die LCD Abschirmung an der Oberkante und klappe sie leicht hoch.

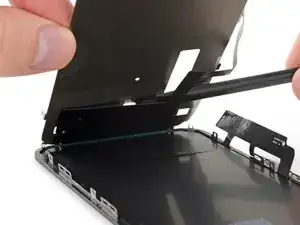

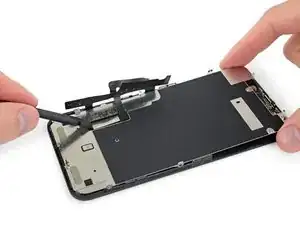

Drücke mit deinem Spudger leicht auf den unteren Teil des Displaykabels und schiebe es durch den Ausschnitt in der LCD Abschirmung.

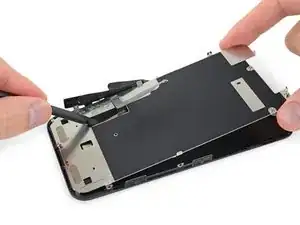

Hebe die Oberkante der LCD Abschirmung etwas weiter an und führe das restliche Displaykabel durch den Ausschnitt in der Abschirmung.

Hebe die LCD Abschirmung noch weiter an, bis du das restliche Displaykabel, das auf der Rückseite festgeklebt ist, sehen kannst.

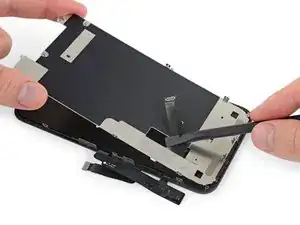

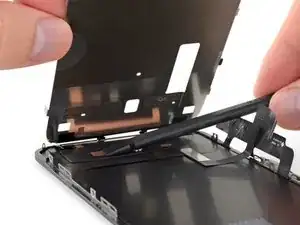

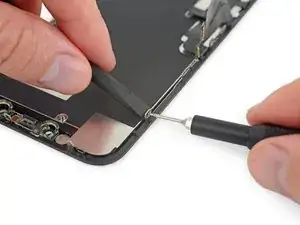

Schiebe einen Spudger zwischen die LCD Abschirmung und das Displaykabel und löse sie ganz voneinander ab.

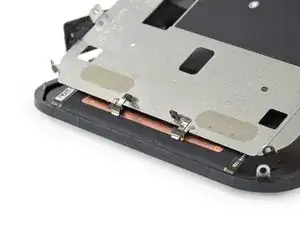

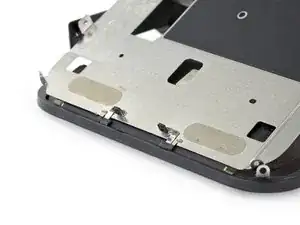

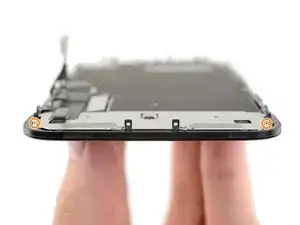

Beim Anheben der LCD Abschirmung sind an der Unterkante Metallstifte zu sehen.

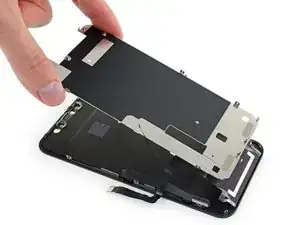

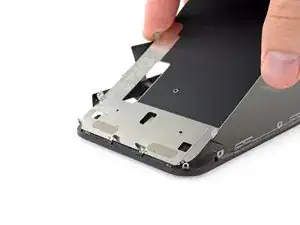

Entferne die LCD Abschirmung.

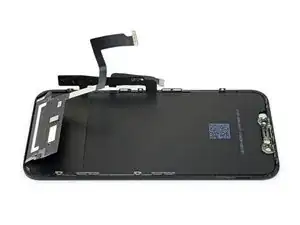

Nur das LCD und der Touchscreen bleiben übrig.
