Einleitung
Akkus im iPhone sollten nach 500 Ladezyklen noch mindestens 80% ihrer ursprünglichen Kapazität haben, das genügt bei einem normalen Gebrauch für 18 bis 24 Monate. Danach muss das iPhone wahrscheinlich öfter geladen werden und iOS gibt eine Warnung aus, dass die Leistung eingeschränkt ist (anders gesagt: das iPhone wird langsamer). Diese Anleitung zeigt, wie der Akku getauscht werden kann, um wieder die ursprüngliche Leistungsfähigkeit zu erhalten.
Wenn dein Akku aufgebläht ist, musst du geeignete Vorsichtsmaßnahmen treffen.
Hinweis : In dieser Anleitung wird der Lautsprecher ausgebaut, damit die elastischen Klebestreifen am Akku nicht so leicht abreißen. Es ist aber auch möglich, den Akku auszubauen, ohne den Lautsprecher zu entfernen.
Hinweis: Es kann sein, dass dein iPhone nach der Reparatur eine Warnung über die "Echtheit" des Akkus ausgibt, selbst wenn Originalteile verwendet wurden. Wenn dein iPhone normal funktioniert, brauchst du diese Meldung nicht zu beachten.
Um beste Ergebnisse zu erreichen, solltest du nach der Reparatur den neuen Akku kalibrieren : Lade ihn auf 100% auf und lasse das Ladegerät noch mindestens zwei weitere Stunden angeschlossen. Benutze dann das iPhone, bis es wegen leeren Akkus von selbst ausgeht. Lade es dann ununterbrochen auf 100% auf.
Werkzeuge
Ersatzteile
-
-
Schalte dein iPhone aus, bevor du mit dem Zerlegen anfängst.
-
Entferne die beiden 6,8 mm langen Pentalobe P2 Schrauben an der Unterkante des iPhone.
-
-
-
Wenn das Display deines iPhones gesprungen ist, kannst du es mit Klebeband abkleben, damit es nicht weiter zersplittert und du dich nicht daran verletzt.
-
Platziere Klebestreifen überlappend über die gesamte Oberfläche des Displays.
-
Falls der Saugheber in den nächsten Schritten durch das gesplitterte Glas nicht gut anhaftet, empfiehlt es sich, ein Stück starkes Klebeband so zu falten, dass es als Griff benutzt werden kann, um das Display anzuheben.
-
-
-
Erwärme die Unterkante des iPhones mit einem Haartrockner, einem Heißluftgebläse oder einem heißen iOpener ungefähr eine Minute lang, damit der Kleber darunter aufweicht.
-
-
-
Drücke den blauen Griff zum Scharnier hin, um den Öffnungsmodus zu deaktivieren.
-
Setze die beiden Saugnäpfe am unteren Rand des iPhones an, einen auf der Vorder-, den anderen auf der Rückseite.
-
Drücke die Saugheber auf den Oberflächen fest.
-
-
-
Drücke den blauen Griff vom Scharnier weg in die Stellung für den Öffnungsmodus.
-
Drehe den Griff im Uhrzeigersinn, bis du merkst, dass sich die Saugheber dehnen.
-
Warte eine Minute, damit sich der Kleber allmählich ablösen und ein Spalt entstehen kann.
-
Wenn der Spalt groß genug ist, dann setze ein Plektrum unter das Display ein.
-
Überspringe die nächsten zwei Schritte .
-
-
-
Wenn du einen einzelnen Saugheber benutzen willst, dann bringe ihn am unteren Rand des Smartphones an, aber nicht zu nahe an der Kante.
-
-
-
Ziehe den Saugheber fest und gleichmäßig nach oben, sodass ein kleiner Spalt zwischen der Frontscheibe und dem Rückgehäuse entsteht.
-
Setze ein Plektrum in den Spalt ein.
-
-
-
Erwärme die linke Kante des iPhones eine Minute lang, um den Kleber darunter aufzuweichen.
-
-
-
Schiebe das Plektrum um die untere linke Ecke herum und an der linken Seite des Smartphones nach oben, um den Displaykleber aufzutrennen.
-
-
-
Erwärme die rechte Kante des iPhones etwa eine Minute lang, um den Kleber darunter aufzuweichen.
-
-
-
Setze das Plektrum wieder an der Unterkante des iPhones ein und schiebe es zum weiteren Auftrennen des Klebers an der rechten Seite nach oben.
-
-
-
Erwärme die Oberkante des iPhones etwa eine Minute lang, um den Kleber darunter aufzuweichen.
-
-
-
Setze das Plektrum an der rechten Kante des Smartphones ein. Schiebe es um die obere rechte Ecke herum und an der Oberkante entlang.
-
-
-
Entferne jetzt den Saugheber oder iSclack, falls du das noch nicht gemacht hast.
-
Öffne das iPhone so, wie man einen Buchdeckel von rechts her aufschlägt.
-
Lehne das Display gegen einem stabilen Gegenstand, so dass es während der Reparatur gut abgestützt stehen bleibt.
-
-
-
Entferne die drei 1,3 mm Kreuzschlitzschrauben, mit denen die Abdeckung über dem Display- und und Akkustecker befestigt ist.
-
-
-
Heble den Akkustecker mit dem Spudger oder dem Fingernagel aus seinem Anschluss auf dem Logic Board hoch.
-
Biege den Stecker ein wenig weg vom Logic Board, damit er sich während der Reparatur nicht wieder versehentlich verbinden und das iPhone anschalten kann.
-
-
-
Entferne folgende Schrauben, mit denen die Abdeckung am Stecker der Frontsensoren befestigt sind:
-
Eine 1,7 mm Kreuzschlitzschraube
-
Eine 1,3 mm Kreuzschlitzschraube
-
Eine 1,8 mm Y000 Schraube
-
-
-
Klappe die Abdeckung von der Mitte des iPhones her auf, bis sich die kleine Klammer an der Kante des Smartphones ablöst.
-
-
-
Trenne den Stecker am Kabel der Frontsensorbaugruppe mit dem Spudger oder dem Fingernagel ab.
-
-
-
Entferne die drei 1,4 mm langen Y000 Schrauben, mit denen die Halterung der Frontsensoreinheit befestigt ist.
-
-
-
Setze ein Plektrum zwischen den Helligkeitssensor und seiner Vertiefung im Display ein.
-
Heble nach oben, bis sich der Helligkeitssensor vom Display löst.
-
-
-
Setze ein Plektrum zwischen den Näherungssensor und seiner Vertiefung im Display ein.
-
Heble nach oben, bis sich der Näherungssensor löst.
-
-
-
Biege das Kabel zum Näherungssensor mit einer Pinzette oder deinen Fingern vom Display weg.
-
-
-
Setze ein Plektrum unter das Mikrofonkabel nahe beim Mikrofon (das metallene Rechteck) ein.
-
Schiebe das Plektrum um den Rand des Mikrofons herum und trenne den Kleber ab.
-
-
-
Setze ein Plektrum an der linken Seite unter die Frontsensoreinheit ein.
-

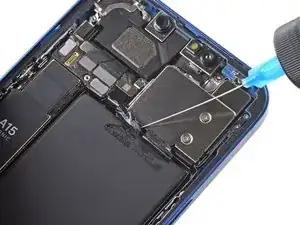

Schiebe das Plektrum unter die Einheit, bis sie sich vom Rahmen ablöst.
-
-
-
Entferne die Frontsensoreinheit.
-
Befestige die Sensoren in ihren Vertiefungen im Rahmen, um die Sensoreinheit richtig zu positionieren.
-
Bringe an den Stellen, die nicht mehr haften Tesa Band an.
-
-
-

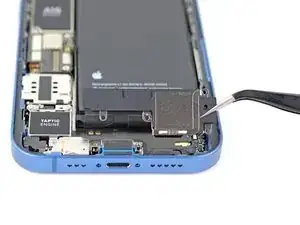

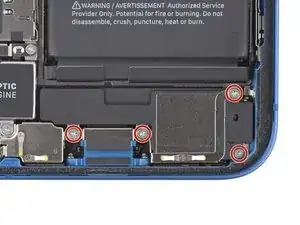

Entferne die vier 1,7 mm Kreuzschlitzschrauben, mit denen der Lautsprecher befestigt ist.
-
-
-

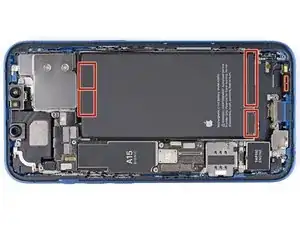

Jeder Klebestreifen hat am Ende eine schwarze Zuglasche, die ein wenig an der Kante des Akkus festgeklebt ist.
-
-
-

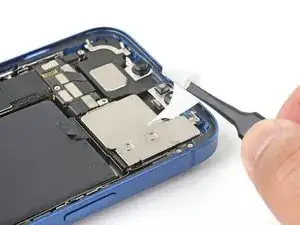

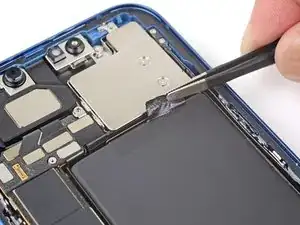

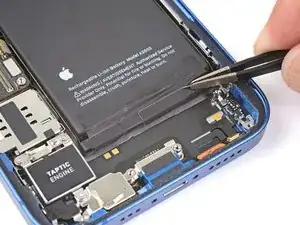

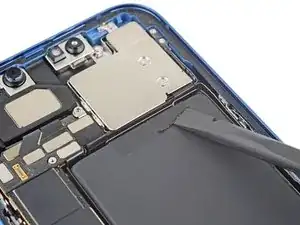

Hebe die Kante der Zuglasche oben rechts am Akku behutsam mit dem flachen Ende des Spudgers hoch, so dass du sie mit einer stumpfen Pinzette fassen kannst.
-

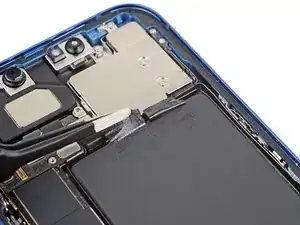

Ziehe die Lasche nach unten von der Oberkante des Akkus ab
-
Wiederhole für die Zuglasche oben links.
-
-
-

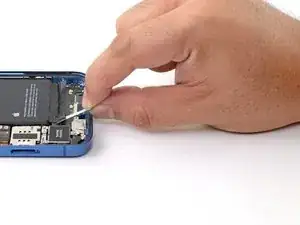

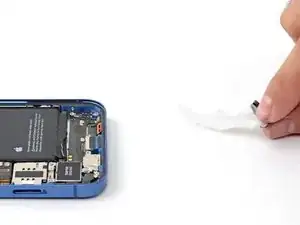

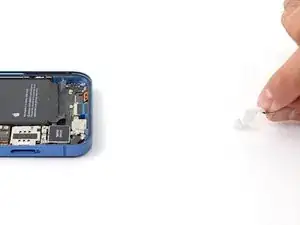

Fasse die untere rechte Zuglasche mit den Fingern und ziehe sie langsam vom Akku weg zur Unterkante des iPhones hin.
-
Ziehe fest genug, dass der Streifen angespannt bleibt, aber auch nicht zu fest. Lasse dem Streifen Zeit, sich auszudehnen und unter dem Akku loszulassen.
-
Drücke den Akku nicht nach unten. Halte das iPhone an den Seiten fest.
-
Halte den Streifen glatt und knittere ihn nicht. Ziehe gleichmäßig am gesamten Streifen, nicht in der Mitte oder an der Seite.
-
Ziehe in einem flachen Winkel, damit der Streifen nicht an der Kante des Akkus entlang schabt.
-
Wenn der Streifen reißt, dann versuche ihn mit den Fingern oder einer stumpfen Pinzette zu greifen und weiter herauszuziehen. Versuche nicht, unter dem Akku zu hebeln.
-
-
-

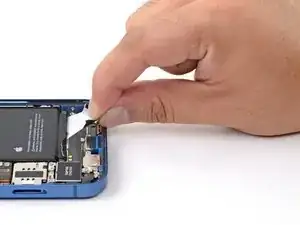

Fasse die linke untere Zuglasche mit den Fingern und ziehe sie vom Akku weg hin zur Unterkante des iPhones.
-
Verfahre genauso wie im vorigen Schritt beschrieben: drücke den Akku nicht nach unten, halte den Streifen flach, knittere ihn nicht und ziehe in einem flachen Winkel.
-
Wenn der Streifen reißt, dann versuche ihn mit den Fingern oder einer stumpfen Pinzette zu greifen und weiter herauszuziehen. Versuche nicht, unter dem Akku zu hebeln.
-
-
-

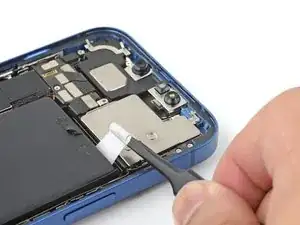

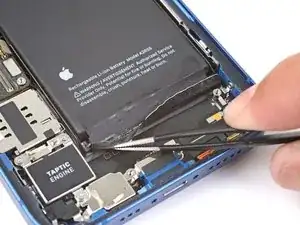

Fasse die Zuglasche in ganzer Breite mit den Enden der Pinzette.
-

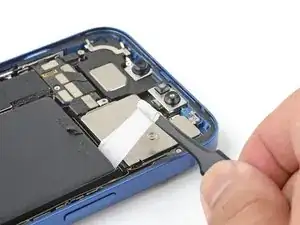

Wickle die Zuglasche und den Klebestreifen um die Enden der Pinzette.
-
Ziehe auch die obere rechte Zuglasche und den elastischen Klebestreifen mit dem gleichen Verfahren heraus. Achte darauf, dass der Klebestreifen nirgendwo hängen bleibt.
-
-
-

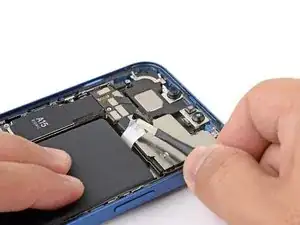

Drücke mit zwei Fingern leicht in die Mitte des Akkus, damit er beim Ablösen des letzten Klebestreifens nicht davonfliegt.
-

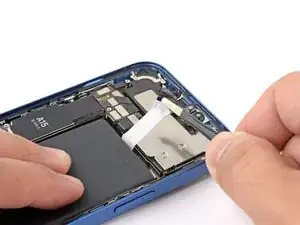

Nimm eine stumpfe Pinzette und ziehe den letzten elastischen Klebestreifen unter dem Akku hervor.
-
Wenn du alle Streifen erfolgreich herausgeholt hast, dann überspringe den nächsten Schritt.
-
Anderenfalls fahre mit dem nachfolgenden Schritt fort.
-
-
-

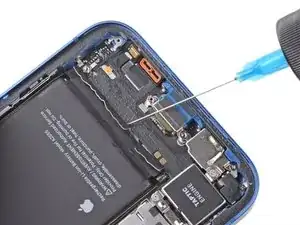

Wenn du den Akku immer noch nicht entfernen kannst, dann gib einige Tropfen hochkonzentrierten Isopropylalkohol (mindestens 90%ig) unter die Kanten des Akkus in der Nähe des/der gerissenen Streifen.
-
Halte das Smartphone schräg, so dass der Alkohol zum Klebestreifen hin läuft.
-
Lasse den Alkohol ungefähr eine Minute lang einwirken.
-

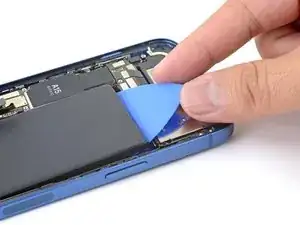

Hebe den Akku behutsam mit einem Plektrum oder dem flachen Ende eines Spudgers an.
-
-
-

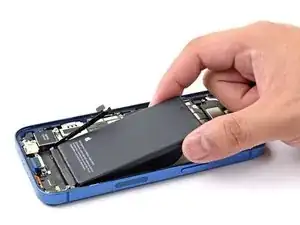

Entferne den Akku vom iPhone.
-
Wenn noch Reste vom Alkohol im Smartphone verblieben sind, dann wische sie sorgfältig weg oder lasse sie trocknen, bevor du den neuen Akku einbaust.
-
Vergleiche das Ersatzteil mit dem Originalteil. Eventuell musst du fehlende Bauteile übertragen oder Schutzfolien entfernen, bevor du es einbauen kannst.
Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.
Entsorge deinen Elektroabfall fachgerecht.
Hat die Reparatur nicht den gewünschten Erfolg gebracht? Versuche einige grundsätzliche Lösungen oder frage in unserem iPhone 13 Forum nach.
