iPhone 13 Pro Akku tauschen

Schalte dein iPhone aus, bevor du mit dem Zerlegen anfängst.

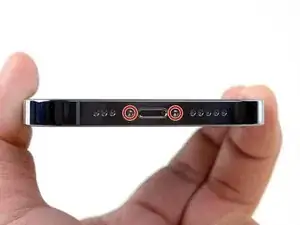

Entferne die beiden 6,8 mm langen Pentalobe P2 Schrauben an der Unterkante des iPhone.

Wenn das Display deines iPhones gesprungen ist, kannst du es mit Klebeband abkleben, damit es nicht weiter zersplittert und du dich nicht daran verletzt.

Platziere Klebestreifen überlappend über die gesamte Oberfläche des Displays.

Falls der Saugheber in den nächsten Schritten durch das gesplitterte Glas nicht gut anhaftet, empfiehlt es sich, ein Stück starkes Klebeband so zu falten, dass es als Griff benutzt werden kann, um das Display anzuheben.

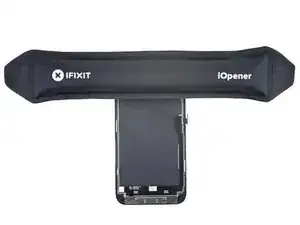

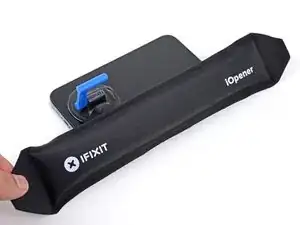

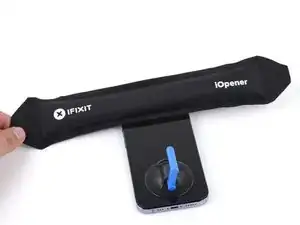

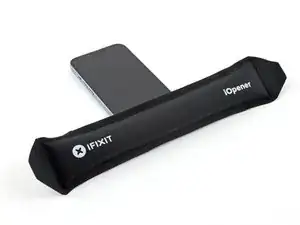

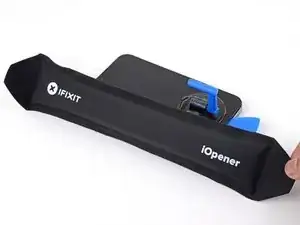

Lege einen erwärmten iOpener etwa eine Minute lang auf die Unterkante des iPhones, damit der Kleber darunter weich wird. Du kannst auch einen Haartrockner oder ein Heißluftgebläse verwenden.

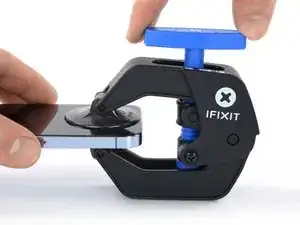

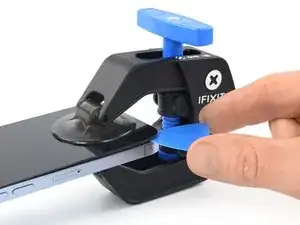

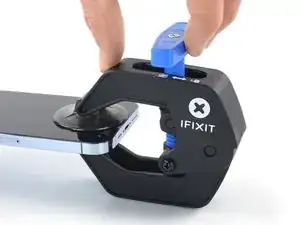

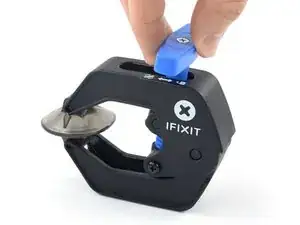

Drücke den blauen Griff zum Scharnier hin, um den Öffnungsmodus einzustellen.

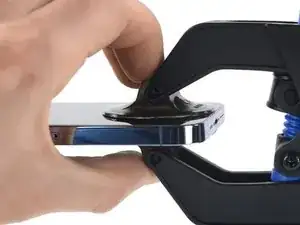

Bringe die Saugheber nahe an der Unterkante des Displays an, einen auf der Vorderseite, den anderen auf der Rückseite.

Drücke die Saugheber auf den Oberflächen fest.

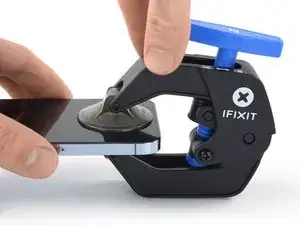

Drücke den blauen Griff vom Scharnier weg in die Stellung für den Öffnungsmodus.

Drehe den Griff im Uhrzeigersinn, bis du merkst, dass sich die Saugheber dehnen.

Achte darauf, dass sich die Saugheber weiterhin gegenüber stehen. Wenn sie sich nicht mehr gegenüber stehen, dann löse die Saugheber ein wenig ab und schiebe sie in die richtige Position.

Warte eine Minute, damit sich der Kleber allmählich ablösen kann und sich ein Spalt bilden kann.

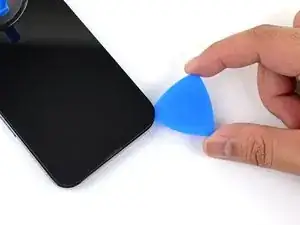

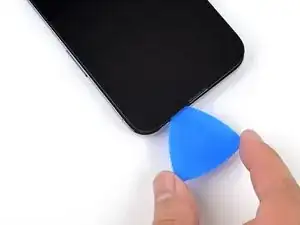

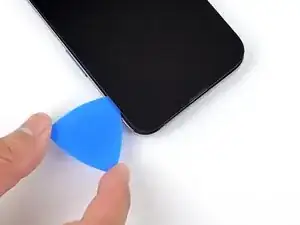

Wenn der Spalt groß genug ist, dann setze ein Plektrum unter das Display ein.

Überspringe den nächsten Schritt.

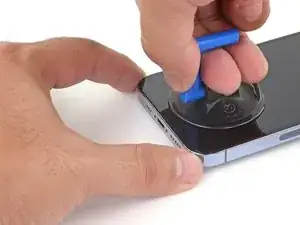

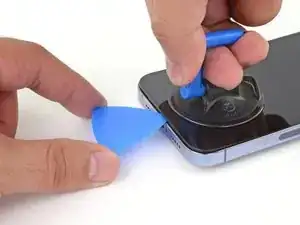

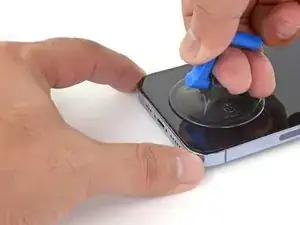

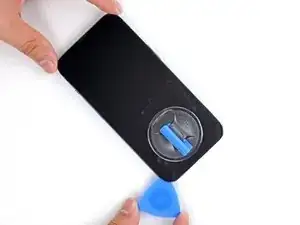

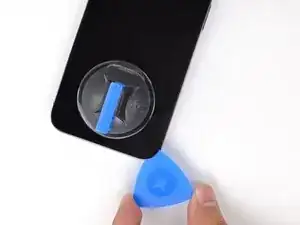

Wenn du einen einzelnen Saugheber benutzen willst, dann bringe ihn am unteren Rand des Smartphones an, aber nicht zu nahe an der Kante.

Ziehe den Saugheber fest und gleichmäßig nach oben, so dass ein kleiner Spalt zwischen der Frontscheibe und dem Rückgehäuse entsteht.

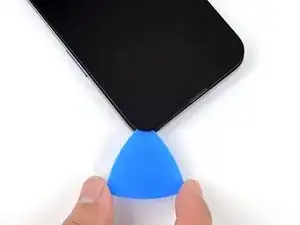

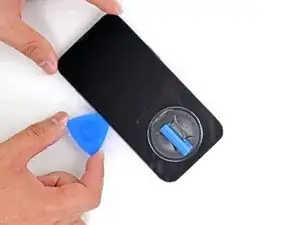

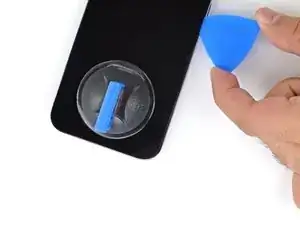

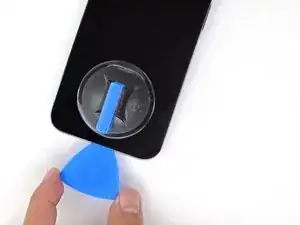

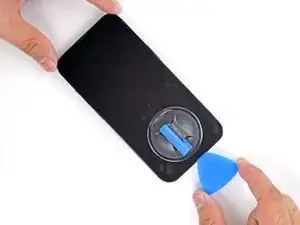

Setze ein Plektrum in den Spalt ein.

Lege einen erwärmten iOpener zum Aufweichen des Klebers etwa eine Minute lang auf die linke Kante des iPhones. Du kannst auch einen Haartrockner oder ein Heißluftgebläse benutzen.

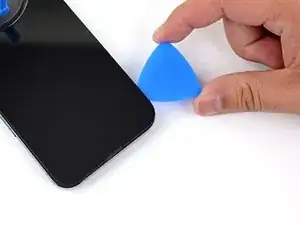

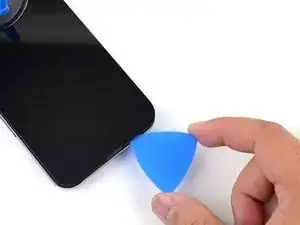

Schiebe das Plektrum um die untere linke Ecke herum und an der linken Seite des Smartphones nach oben, um den Displaykleber aufzutrennen.

Lege einen erwärmten iOpener zum Aufweichen des Klebers etwa eine Minute lang auf die rechte Kante des iPhones. Du kannst auch einen Haartrockner oder ein Heißluftgebläse benutzen.

Setze das Plektrum wieder an der Unterkante des iPhone ein und schiebe es zum weiteren Auftrennen des Klebers an der rechten Seite nach oben.

Lege einen erwärmten iOpener zum Aufweichen des Klebers etwa eine Minute lang auf die Oberkante des iPhones. Du kannst auch einen Haartrockner oder ein Heißluftgebläse benutzen.

Setze das Plektrum an der rechten Kante des Smartphones ein. Schiebe es um die obere rechte Ecke herum und an der Oberkante entlang.

Setze das Plektrum an der linken Kante des Smartphones ein. Schiebe es um die obere linke Ecke herum und an der Oberkante entlang.

Entferne den Saugheber vom Display.

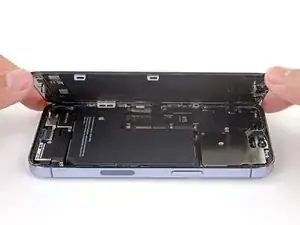

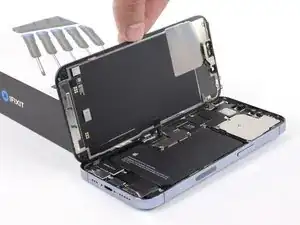

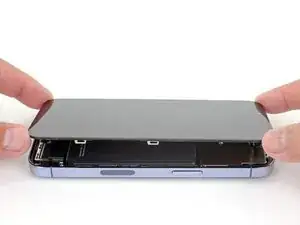

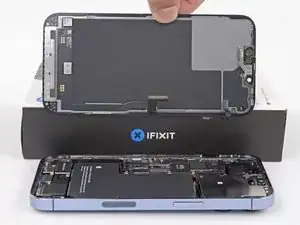

Öffne das iPhone so, wie man einen Buchdeckel von rechts her aufschlägt.

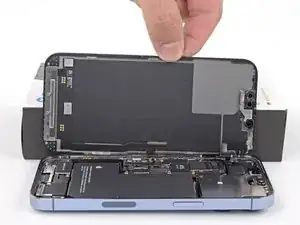

Lehne das Display gegen einem stabilen Gegenstand, so dass es während der Reparatur gut abgestützt stehen bleibt.

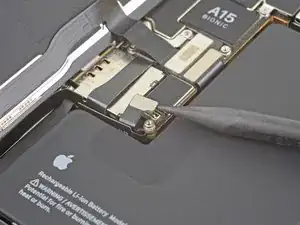

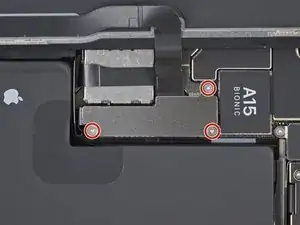

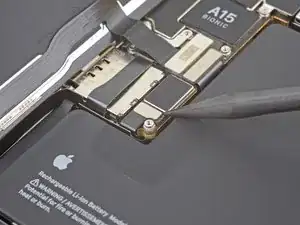

Entferne die drei 1,3 mm langen Y000 Schrauben, mit denen die Abdeckung am Stecker des Akku- und Displaykabels befestigt ist.

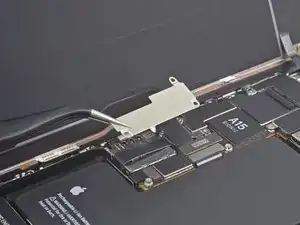

Entferne die Abdeckung des Akkusteckers.

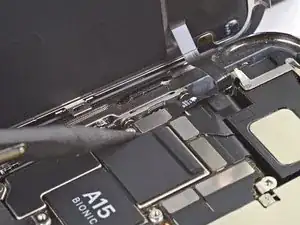

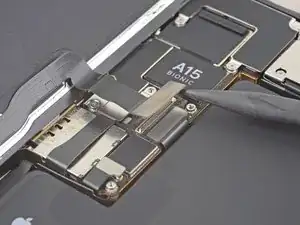

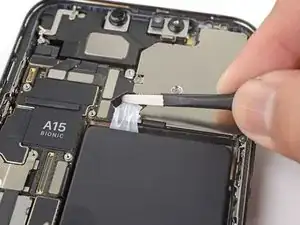

Heble den Akkustecker mit der Spudgerspitze oder dem Fingernagel aus seinem Anschluss auf dem Logic Board hoch.

Biege den Stecker ein wenig vom Logic Board weg, damit er sich nicht wieder versehentlich verbinden und das Gerät während der Reparatur mit Strom versorgen kann.

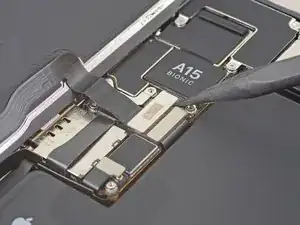

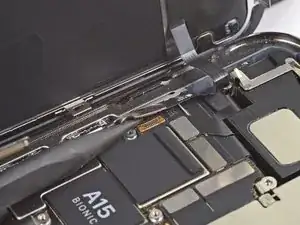

Trenne den Stecker am Displaykabel mit der Spudgerspitze oder dem Fingernagel ab.

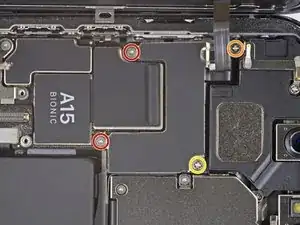

Entferne die beiden 1,1 mm Y000-Schrauben, mit denen die Abdeckung am Stecker der Frontsensoren befestigt ist.

Entferne die restlichen beiden Kreuzschlitzschrauben, mit denen die Abdeckung am Stecker der Frontsensoren befestigt ist:

Eine 1,5 mm Schraube

Eine 1,8 mm Schraube

Entferne die Abdeckung am Stecker der Frontsensoren.

Trenne den Stecker am Kabel zu den Frontsensoren mit der Spudgerspitze ab.

Entferne das Display.

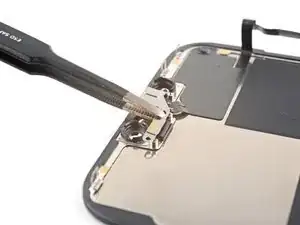

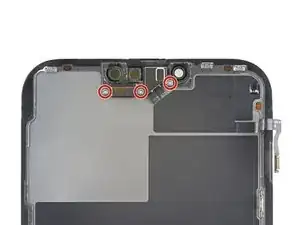

Entferne die drei 1,4 mm langen Y000 Schrauben, mit denen die Halterung der Frontsensoreinheit befestigt ist.

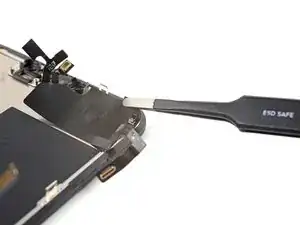

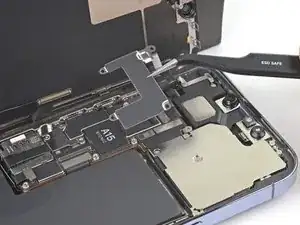

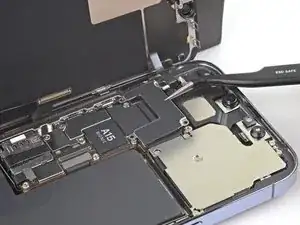

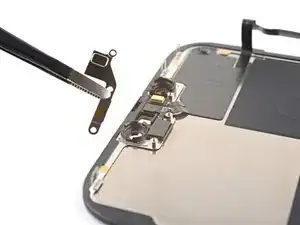

Entferne die Halterung der Frontsensoreinheit mit einer Pinzette oder deinen Fingern.

Lege einen erwärmten iOpener zwei Minuten lang auf die Oberkante des Displays.

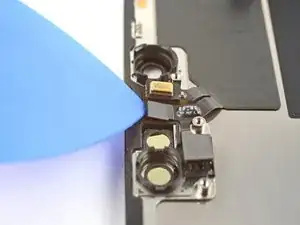

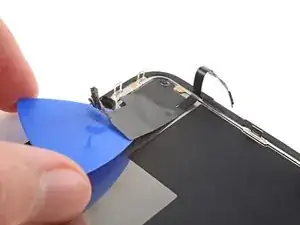

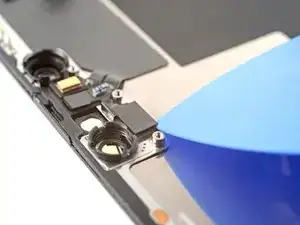

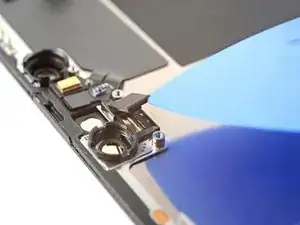

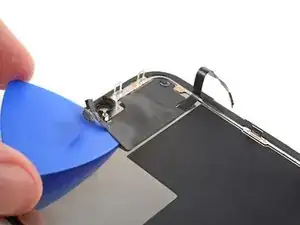

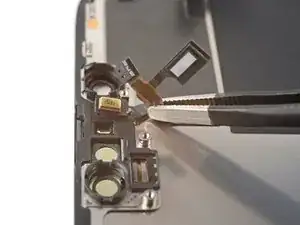

Setze ein Plektrum zwischen den Helligkeitssensor und seiner Vertiefung im Display ein.

Heble nach oben, bis sich der Helligkeitssensor vom Display löst.

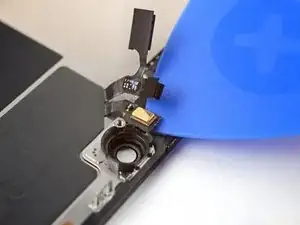

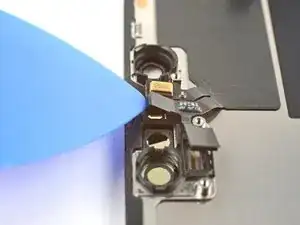

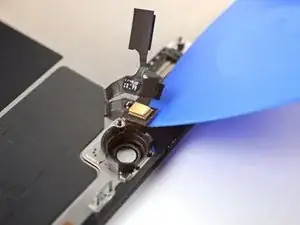

Setze ein Plektrum zwischen den Näherungssensor und seiner Vertiefung im Display ein.

Heble mit dem Plektrum nach oben, bis sich der Näherungssensor vom Display löst

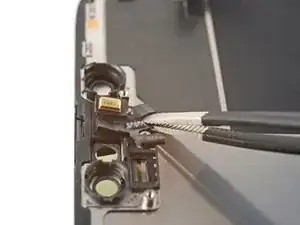

Biege das Kabel zum Näherungssensor mit einer Pinzette oder deinen Fingern vom Display weg.

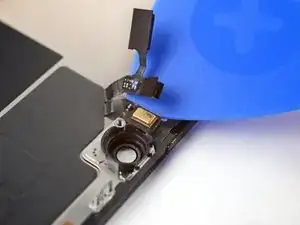

Setze ein Plektrum unter das Mikrofonkabel nahe beim Mikrofon (das metallene Rechteck) ein.

Schiebe das Plektrum um den Rand des Mikrofons herum und trenne den Kleber ab.

Setze ein Plektrum an der linken Seite unter die Frontsensoreinheit ein.

Schiebe das Plektrum unter die Einheit, bis sie sich vom Rahmen ablöst.

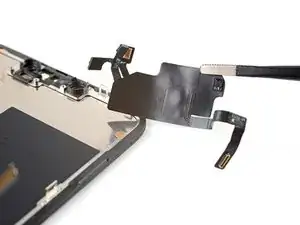

Entferne die Frontsensoreinheit.

Befestige die Sensoren in ihren Vertiefungen im Rahmen, um die Sensoreinheit richtig zu positionieren.

Bringe an den Stellen, die nicht mehr haften Tesa Band an.

Entferne die vier 1,5 mm Kreuzschlitzschrauben, mit denen der Lautsprecher befestigt ist:

Zwei Schrauben mit größeren Köpfen

Zwei Schrauben mit kleineren Köpfen

Schiebe ein Plektrum zwischen die Oberkante der Taptic Engine und den Klebestreifen.

Entferne den Lautsprecher.

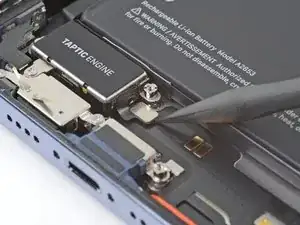

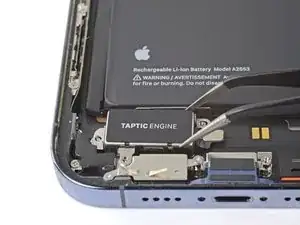

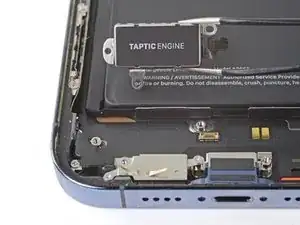

Heble das Kabel zur Taptic Engine mit der Spudgerspitze hoch und trenne es ab.

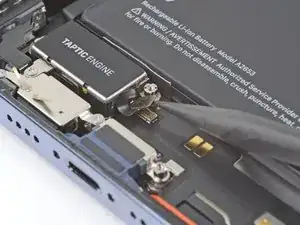

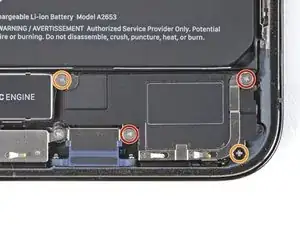

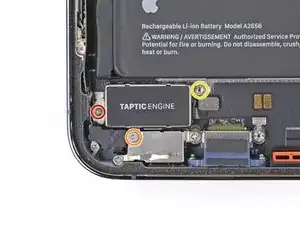

Entferne zwei Kreuzschlitzschrauben, von der Taptic Engine:

Eine 1,8 mm Schraube

Eine 2,1 mm Schraube

Nimm einen Schraubendreher für Abstandsschrauben und entferne die 2,8 mm Abstandsschraube, mit der die Taptic Engine befestigt ist.

Entferne die Taptic Engine.

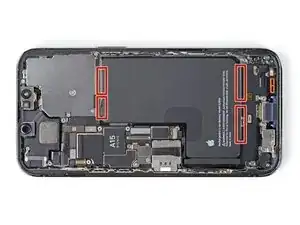

Jeder Klebestreifen hat am Ende eine schwarze Zuglasche, die ein wenig an der Kante des Akkus festgeklebt ist.

Löse die Zuglasche der beiden Klebestreifen von der Unterkante des Akkus ab.

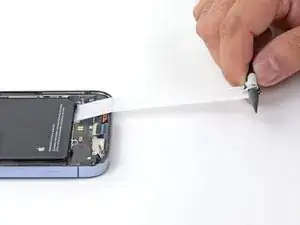

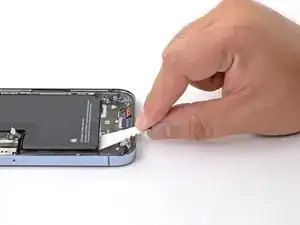

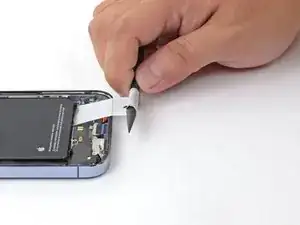

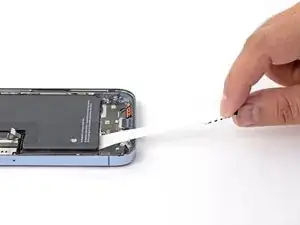

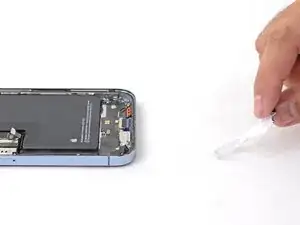

Fasse die erste Zuglasche mit den Fingern oder dem Mittelteil eines Spudgers und ziehe sie langsam vom Akku weg zur Unterkante des iPhones hin.

Ziehe fest genug, dass der Streifen angespannt bleibt, aber auch nicht zu fest. Lasse dem Streifen Zeit, sich auszudehnen und unter dem Akku loszulassen.

Drücke den Akku nicht nach unten. Halte das iPhone an den Seiten fest.

Halte den Streifen glatt und knittere ihn nicht. Ziehe gleichmäßig am gesamten Streifen, nicht in der Mitte oder an der Seite.

Ziehe in einem flachen Winkel, damit der Streifen nicht an der Kante des Akkus entlang schabt.

Wenn der Streifen reißt, dann versuche ihn mit den Fingern oder einer stumpfen Pinzette zu greifen und weiter herauszuziehen. Versuche nicht, unter dem Akku zu hebeln.

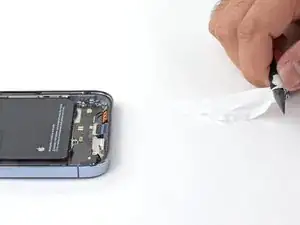

Fasse die zweite Zuglasche mit den Fingern oder dem Mittelteil eines Spudgers und ziehe sie vom Akku weg hin zur Unterkante des iPhones.

Verfahre genauso wie im vorigen Schritt beschrieben: drücke den Akku nicht nach unten, halte den Streifen flach, knittere ihn nicht und ziehe in einem flachen Winkel.

Wenn der Streifen reißt, dann versuche ihn mit den Fingern oder einer stumpfen Pinzette zu greifen und weiter herauszuziehen. Versuche nicht, unter dem Akku zu hebeln.

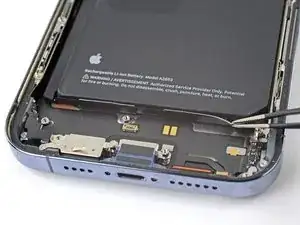

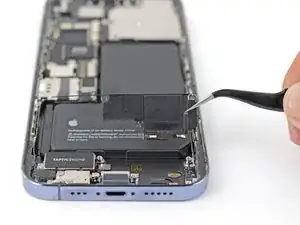

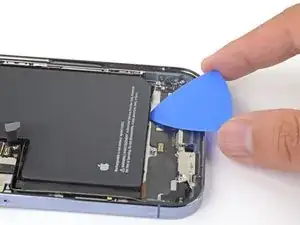

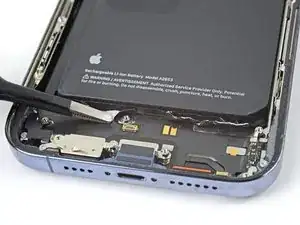

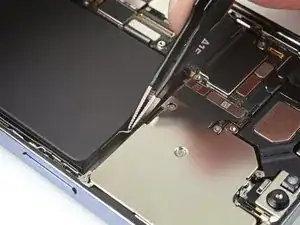

Löse die letzten beiden Zuglaschen der Klebestreifen mit einer stumpfen Pinzette und einem Plektrum von der Oberkante des Akkus ab.

Ziehe die letzten beiden Zuglaschen im gleichen Verfahren wie vorher nacheinander heraus, so dass die Streifen und der Akku sich lösen. Achte darauf, dass sie nirgendwo hängen bleiben.

Wenn du alle Streifen erfolgreich herausgeholt hast, dann überspringe den nächsten Schritt.

Anderenfalls fahre mit dem nachfolgenden Schritt fort.

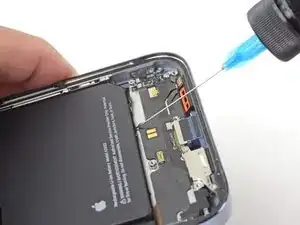

Wenn du den Akku immer noch nicht entfernen kannst, dann gib einige Tropfen hochkonzentrierten Isopropylalkohol (mindestens 90%ig) unter die Kanten des Akkus in der Nähe des/der gerissenen Streifen.

Lasse den Alkohol ungefähr eine Minute lang einwirken.

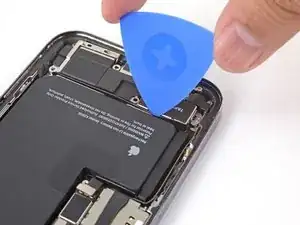

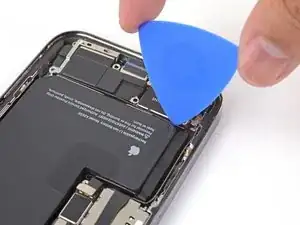

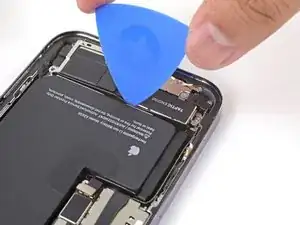

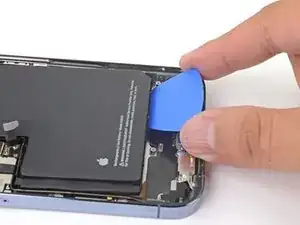

Hebe den Akku behutsam mit einem Plektrum oder dem flachen Ende eines Spudgers an.

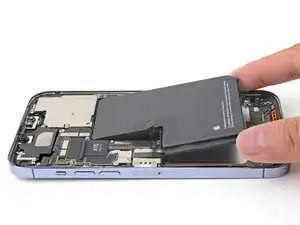

Entferne den Akku.

Wenn noch Reste vom Alkohol im Smartphone verblieben sind, dann wische sie sorgfältig weg oder lasse sie trocknen, bevor du den neuen Akku einbaust.
