iPhone 13 Pro Max Lidar-Sensor tauschen

Schalte dein iPhone aus, bevor du mit dem Zerlegen anfängst.

Entferne die beiden 6,8 mm langen Pentalobe-P2-Schrauben an der Unterkante des iPhone.

Wenn das Display deines iPhones gesprungen ist, kannst du es mit Klebeband abkleben, damit es nicht weiter zersplittert und du dich nicht daran verletzt.

Platziere Klebestreifen überlappend über die gesamte Oberfläche des Displays.

Falls der Saugheber in den nächsten Schritten durch das gesplitterte Glas nicht gut anhaftet, empfiehlt es sich, ein Stück starkes Klebeband so zu falten, dass es als Griff benutzt werden kann, um das Display anzuheben.

Wenn du die Unterkante des iPhone erhitzt, löst sich der Kleber und du kannst das Telefon einfacher öffnen.

Nutze einen Fön, ein Heißgebläse oder einen iOpener und lege ihn für etwa eine Minute auf die Unterkante des iPhone.

Drücke den blauen Griff zum Scharnier hin, um den Öffnungsmodus einzustellen.

Setze die beiden Saugnäpfe nahe an der Unterkante des Displays auf, einen auf der Vorder-, den anderen auf der Rückseite.

Drücke die Saugheber auf den Oberflächen fest.

Drücke den blauen Griff vom Scharnier weg in die Stellung für den Öffnungsmodus.

Drehe den Griff im Uhrzeigersinn, bis du merkst, dass sich die Saugheber dehnen.

Warte eine Minute, damit sich der Kleber allmählich ablösen kann und sich das Display unten löst.

Wenn die Anti-Camp einen Spalt geschaffen hat, der breit genug ist, dann schiebe ein Plektrum unter das Display ein.

Überspringe den nächsten Schritt .

Wenn du einen einzelnen Saugheber benutzen willst, dann bringe ihn am unteren Rand des Smartphones an, aber nicht zu nahe an der Kante.

Ziehe den Saugheber fest und gleichmäßig nach oben, so dass ein kleiner Spalt zwischen der Frontscheibe und dem Rückgehäuse entsteht.

Setze ein Plektrum in den Spalt ein.

Lege einen erwärmten iOpener etwa eine Minute lang auf die linke Kante des iPhones, um den Kleber aufzuweichen. Du kannst auch einen Haartrockner oder ein Heißluftgebläse benutzen.

Schiebe das Plektrum um die untere linke Ecke herum und an der linken Seite des Smartphones nach oben, um den Displaykleber aufzutrennen.

Lege einen erwärmten iOpener etwa eine Minute lang auf die rechte Kante des iPhones, um den Kleber aufzuweichen. Du kannst auch einen Haartrockner oder ein Heißluftgebläse benutzen.

Setze das Plektrum wieder an der Unterkante des iPhone ein und schiebe es zum weiteren Auftrennen des Klebers an der rechten Seite nach oben.

Lege einen erwärmten iOpener etwa eine Minute lang auf die Oberkante des iPhones, um den Kleber aufzuweichen. Du kannst auch einen Haartrockner oder ein Heißluftgebläse benutzen.

Setze das Plektrum an der rechten Kante des Smartphones ein. Schiebe es um die obere rechte Ecke herum und an der Oberkante entlang.

Setze das Plektrum an der linken Kante des Smartphones ein. Schiebe es um die obere linke Ecke herum und an der Oberkante entlang.

Entferne den Saugheber oder iSclack, falls du das bis jetzt noch nicht gemacht hast.

Öffne das iPhone so, wie man einen Buchdeckel aufschlägt, von rechts nach links hinüber.

Lehne das Display gegen einem stabilen Gegenstand, so dass es während der Reparatur gut abgestützt stehen bleibt.

Entferne die beiden 1,3 mm langen Y000 Schrauben, mit denen die Abdeckung am Stecker des Akku- und Displaykabels befestigt ist.

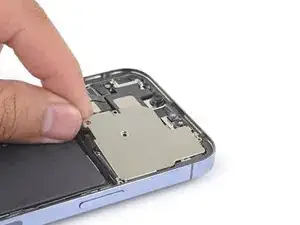

Entferne die Abdeckung des Akkusteckers.

Heble den Akkustecker mit der Spudgerspitze oder einem sauberen Fingernagel aus seinem Anschluss auf dem Logic Board hoch.

Biege den Stecker ein wenig vom Logic Board weg, damit er sich nicht wieder versehentlich verbinden und das Gerät während der Reparatur mit Strom versorgen kann.

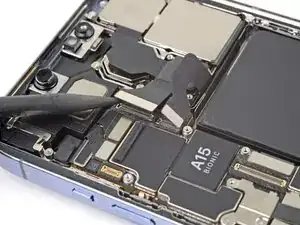

Trenne den Stecker am Displaykabel mit der Spudgerspitze oder dem Fingernagel ab.

Entferne die beiden 1,1 mm Y000-Schrauben, mit denen die Abdeckung am Stecker der Frontsensoren befestigt ist.

Entferne die restlichen beiden Kreuzschlitzschrauben, mit denen die Abdeckung am Stecker der Frontsensoren befestigt ist:

Eine 1,5 mm Schraube

Eine 1,8 mm Schraube

Entferne die Abdeckung am Stecker der Frontsensoren.

Trenne den Stecker am Kabel zu den Frontsensoren mit der Spudgerspitze ab.

Entferne die Displayeinheit.

Entferne die drei 1,4 mm langen Y000 Schrauben, mit denen die Halterung der Frontsensoreinheit befestigt ist.

Entferne die Halterung der Frontsensoreinheit mit einer Pinzette oder deinen Fingern.

Lege einen erwärmten iOpener zwei Minuten lang auf die Oberkante des Displays.

Setze ein Plektrum zwischen den Helligkeitssensor und seiner Vertiefung im Display ein.

Heble nach oben, bis sich der Helligkeitssensor vom Display löst.

Setze ein Plektrum zwischen den Näherungssensor und seiner Vertiefung im Display ein.

Heble nach oben, bis sich der Näherungssensor vom Display löst

Biege das Kabel zum Näherungssensor mit einer Pinzette oder deinen Fingern vom Display weg.

Setze ein Plektrum unter das Mikrofonkabel nahe beim Mikrofon (das metallene Rechteck) ein.

Schiebe das Plektrum um den Rand des Mikrofons herum und trenne den Kleber ab.

Setze ein Plektrum an der linken Seite unter die Frontsensoreinheit ein.

Schiebe das Plektrum unter die Einheit, bis sie sich vom Rahmen ablöst.

Entferne die Frontsensoreinheit.

Befestige die Sensoren in ihren Vertiefungen im Rahmen, um die Sensoreinheit richtig zu positionieren.

Bringe an den Stellen, die nicht mehr haften Tesa Band an.

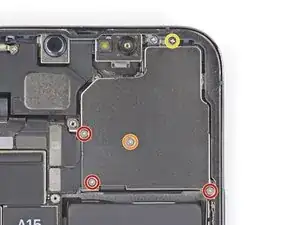

Entferne die vier Y000 Schrauben, mit denen die Abdeckung der Rückkamera befestigt ist:

Drei 1,4 mm Schrauben

Eine 1,3 mm Schraube

Entferne eine weitere 1,6 mm Kreuzschlitzschraube.

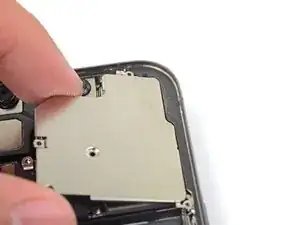

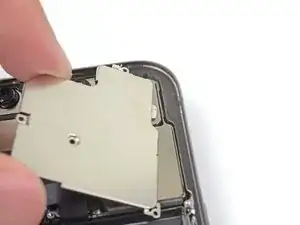

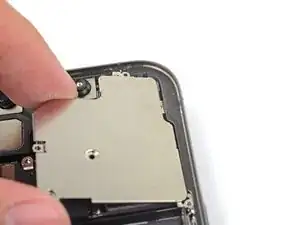

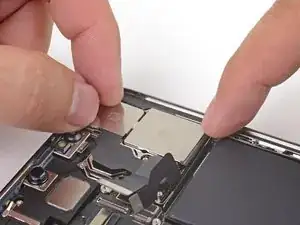

Hebe die Abdeckung der Kamera an der Kante direkt am Logic Board hoch und entferne sie.

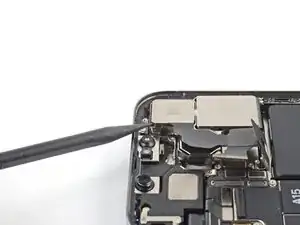

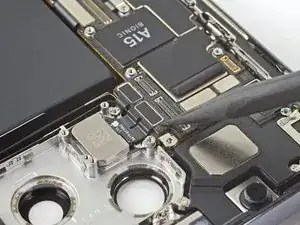

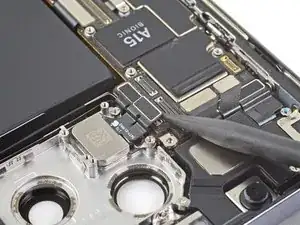

Heble die beiden Kamerakabel mit der Spudgerspitze hoch und trenne sie vom Logic Board ab.

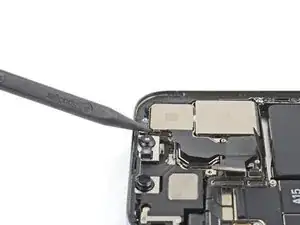

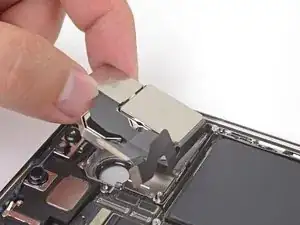

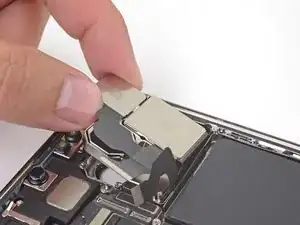

Hebe die Kameraeinheit mit der Spudgerspitze aus dem iPhone heraus.

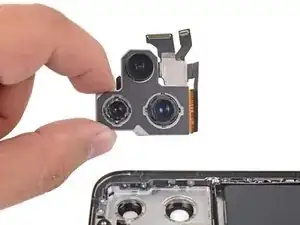

Entferne die Rückkameras.

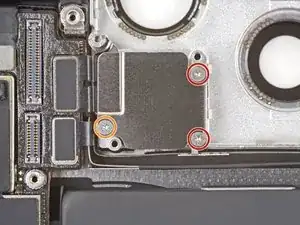

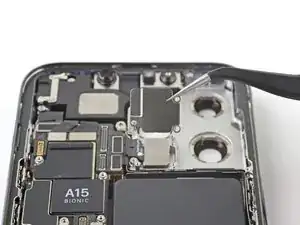

Entferne folgende drei Y000 von der Abdeckung des Lidars:

Zwei 1,4 mm Schrauben

Eine 1,3 mm Schraube

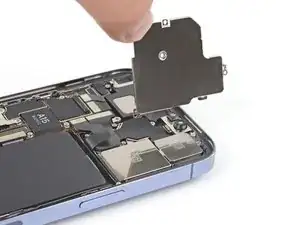

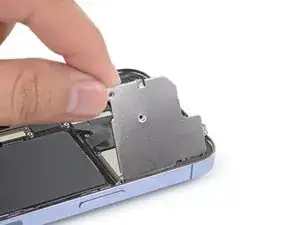

Entferne die Abdeckung des Lidars.

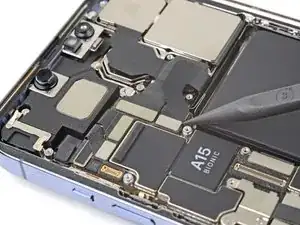

Trenne das Lidarkabel mit der Spudgerspitze vom Logic Board ab.

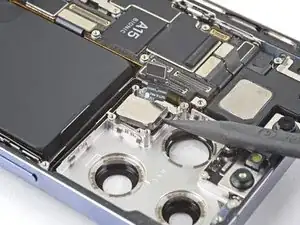

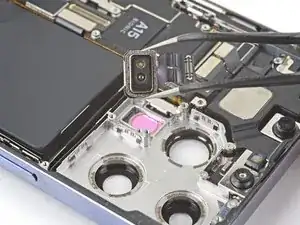

Hebe den Lidar-Sensor mit der Spudgerspitze hoch und entferne ihn vom Rahmen.
