iPhone 14 Display tauschen

Schalte dein iPhone aus, bevor du mit der Demontage beginnst.

Entferne die beiden 6,8 mm langen Pentalobe P2 Schrauben an der Unterkante des iPhones.

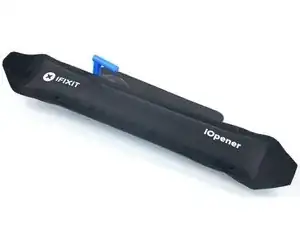

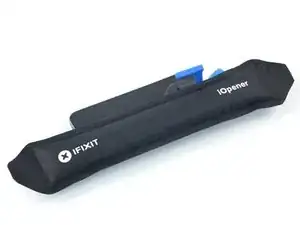

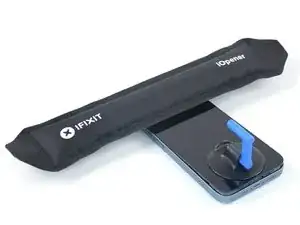

Lege einen erwärmten iOpener auf die Unterkante des Displays, um den Kleber darunter zu lösen. Lasse den iOpener mindestens zwei Minuten lang einwirken.

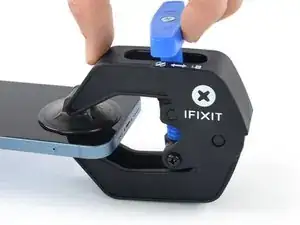

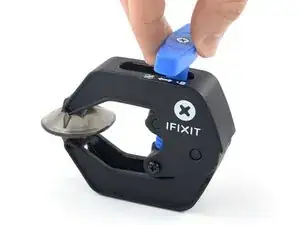

Drücke den blauen Griff zum Scharnier hin, um den Öffnungsmodus zu deaktivieren.

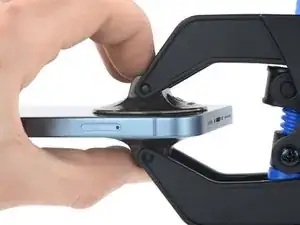

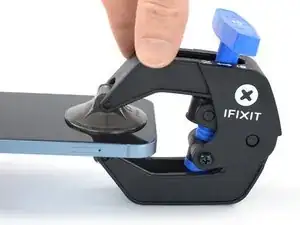

Setze die beiden Saugnäpfe nahe an der Unterkante des Displays auf, einen auf der Vorder-, den anderen auf der Rückseite.

Drücke die Saugheber auf den Oberflächen fest.

Drücke den blauen Griff vom Scharnier weg in die Stellung für den Öffnungsmodus.

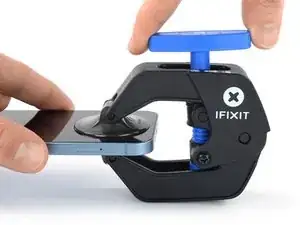

Drehe den Griff im Uhrzeigersinn, bis du merkst, dass sich die Saugheber dehnen.

Warte eine Minute, damit sich der Kleber allmählich ablösen kann und ein Spalt zum Öffnen entsteht.

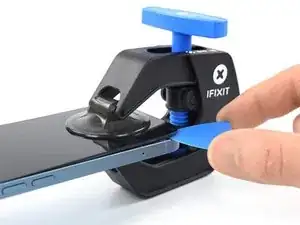

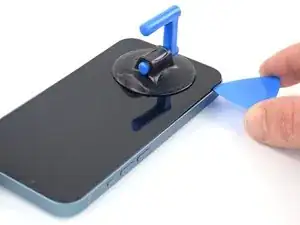

Wenn die Anti-Camp einen Spalt geschaffen hat, der breit genug ist, dann schiebe ein Plektrum unter das Display ein.

Überspringe den nächsten Schritt .

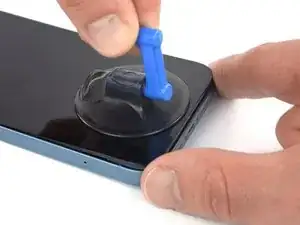

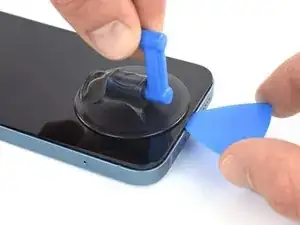

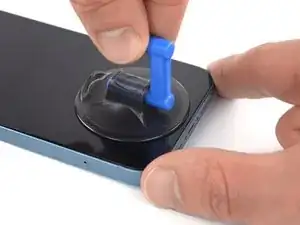

Setze einen Saugheber auf die Unterkante des iPhones, aber nicht zu nah am äußersten Rand der Glasscheibe.

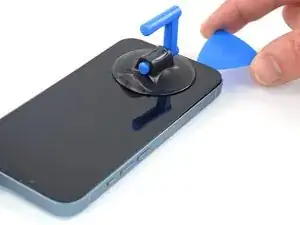

Ziehe den Saugheber fest und gleichmäßig hoch, um einen kleinen Spalt zwischen dem Frontpanel und dem Gehäuse zu erzeugen.

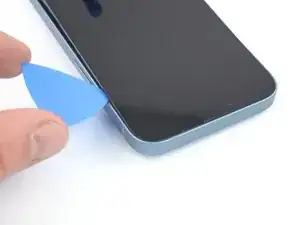

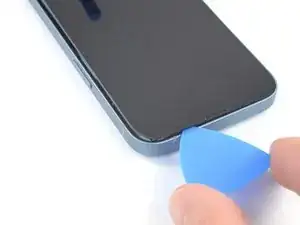

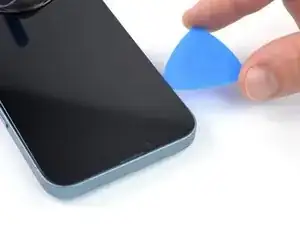

Setze ein Plektrum in diesen Spalt ein.

Lege einen erwärmten iOpener mindestens zwei Minuten lang auf die linke Kante des Displays, um den Kleber darunter aufzuweichen.

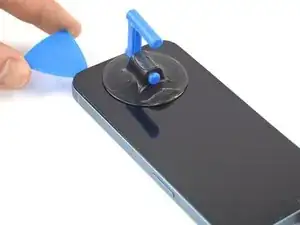

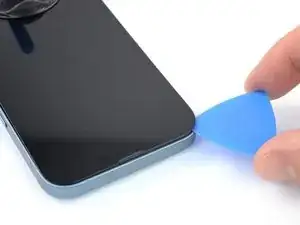

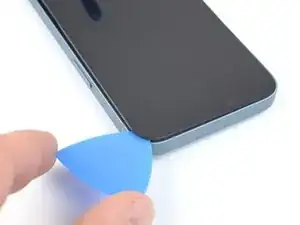

Schiebe ein Plektrum um die untere linke Ecke herum und an der linken Kante des iPhones nach oben, um den Kleber durchzuschneiden, mit dem das Display befestigt ist.

Lege einen erwärmten iOpener mindestens zwei Minuten lang auf die rechte Kante des Displays, um den Kleber darunter aufzuweichen.

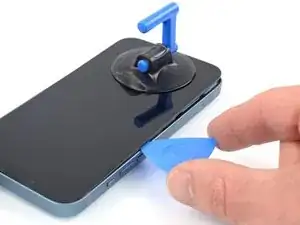

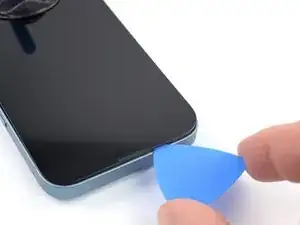

Setze dein Plektrum wieder an der Unterkante des iPhones ein und schiebe es an der rechten Seite entlang, um den Kleber durchzuschneiden.

Lege einen erwärmten iOpener mindestens zwei Minuten lang auf die Oberkante des Displays, um den Kleber darunter aufzuweichen.

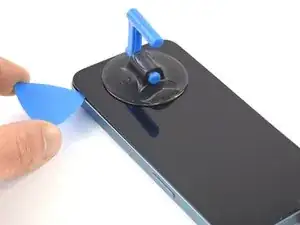

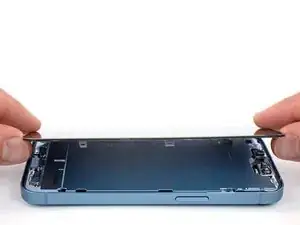

Setze das Plektrum unter die obere rechte Kante des iPhones. Schiebe es um die obere rechte Ecke herum und etwa bis zur Mitte der Oberkante. Halte an, kurz bevor du den Ausschnitt für den Ohrhörer-Lautsprecher erreicht hast.

Setze das Plektrum unter die obere linke Kante des iPhones. Schiebe es um die obere linke Ecke herum und bis etwa zur Mitte der Oberkante. Halte an, kurz bevor du den Ausschnitt für den Ohrhörer-Lautsprecher erreicht hast.

Entferne den Saugheber vom Display.

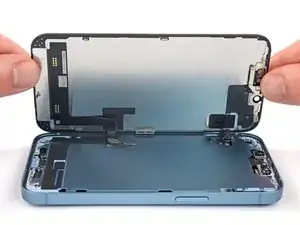

Öffne das iPhone, indem du das Display wie ein Buch von rechts her aufklappst.

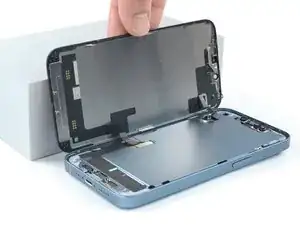

Stelle das Display gegen einen stabilen Gegenstand, an den es während der weiteren Reparatur angelehnt bleiben kann.

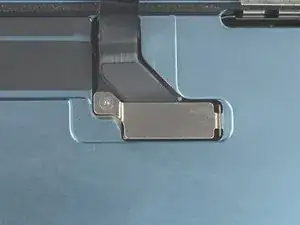

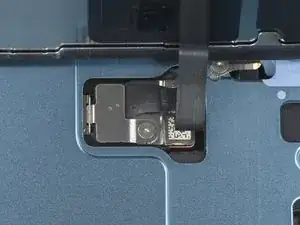

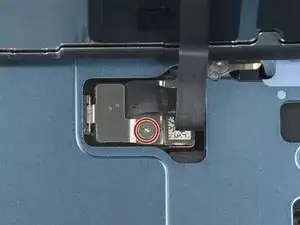

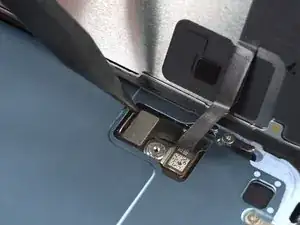

Entferne die 0,9 mm lange Y000-Schraube, mit der die Halterung des Displaysteckers befestigt ist.

Fasse die Halterung des Displaysteckers am Ende mit dem Schraubenloch mit einer Pinzette an.

Hebe sie leicht an, so dass sich die Lasche am anderen Ende löst.

Entferne die Halterung des Displaysteckers.

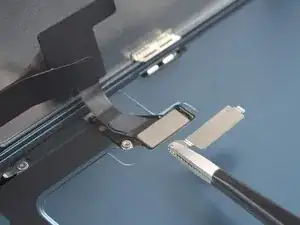

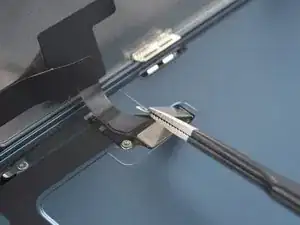

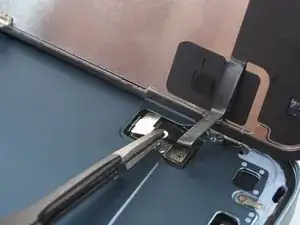

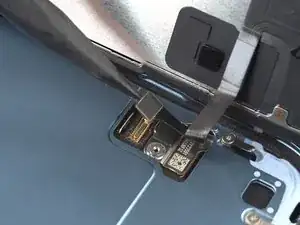

Heble den Stecker des Displaykabels mit der Spudgerspitze aus seinem Anschluss nach oben und trenne ihn ab.

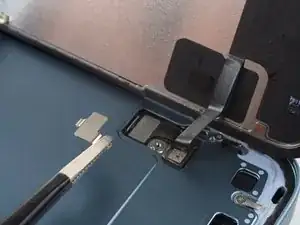

Entferne die 0,9 mm lange Y000-Schraube, mit der die Halterung des Kabels zum Frontsensor befestigt ist.

Fasse die Halterung am Ende mit dem Schraubenloch mit einer Pinzette an.

Hebe sie leicht an, so dass sich die Lasche am anderen Ende löst.

Entferne die Halterung des Kabels zum Frontsensor.

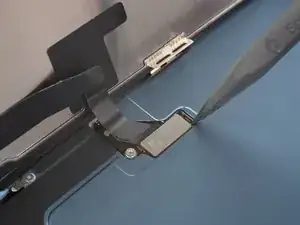

Heble den Stecker des Kabels zum Frontsensor mit der Spudgerspitze aus seinem Anschluss nach oben und trenne ihn ab.

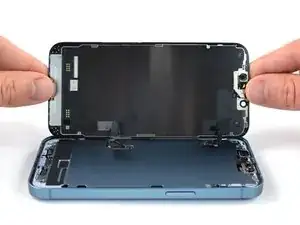

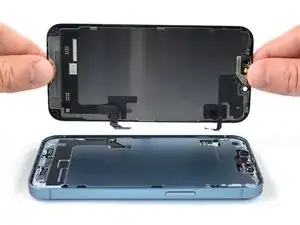

Entferne das Display.

In den folgenden Schritten wird gezeigt, wie die Frontsensor-Baugruppe auf ein neues Display übertragen werden kann. Wenn dein Ersatzdisplay schon damit ausgestattet ist, überspringe diese Schritte.

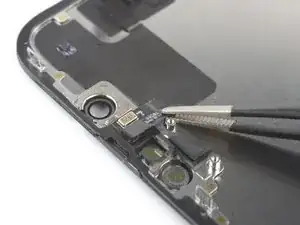

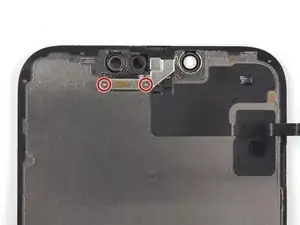

Entferne die beiden 1,4 mm langen Y000-Schrauben, mit denen die Halterung der Frontsensor-Baugruppe befestigt ist.

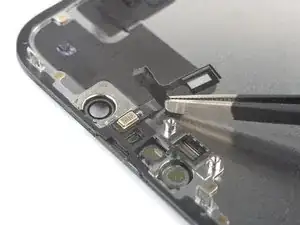

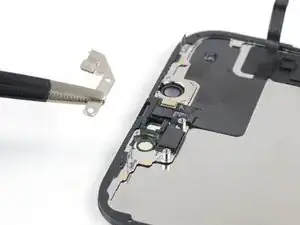

Entferne die Halterung der Frontsensor-Baugruppe mit einer Pinzette oder deinen Fingern.

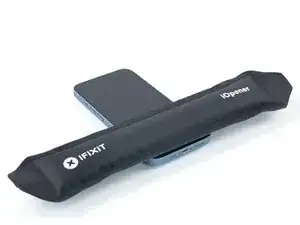

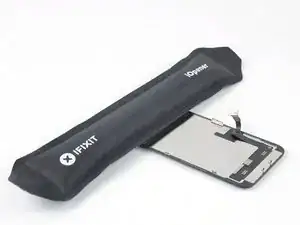

Lege einen erwärmten iOpener zwei Minuten lang auf die Oberkante des Displays.

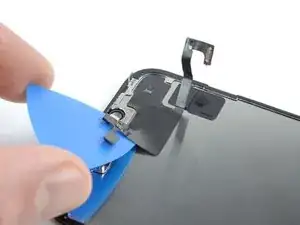

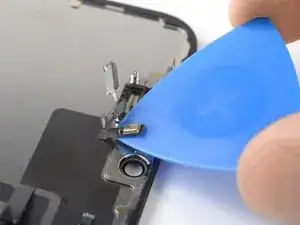

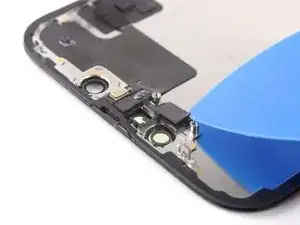

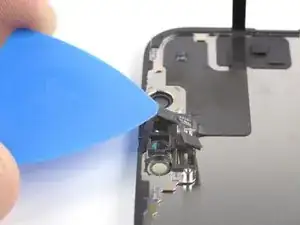

Setze ein Plektrum zwischen den Helligkeitssensor und seine Vertiefung im Display ein.

Heble mit dem Plektrum nach oben, bis sich der Helligkeitssensor vom Display ablöst.

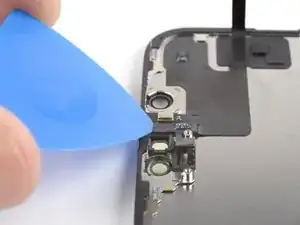

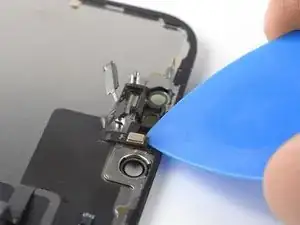

Setze ein Plektrum zwischen den Näherungssensor und seine Vertiefung im Display ein.

Heble mit dem Plektrum nach oben, bis sich der Näherungssensor vom Display ablöst.

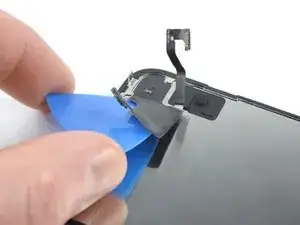

Biege das Kabel zum Näherungssensor mit einer Pinzette oder deinen Fingern vom Display weg.

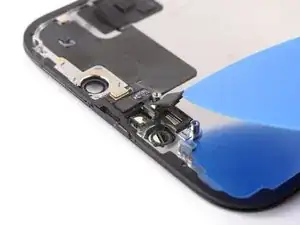

Setze ein Plektrum unter das Mikrofonkabel nahe beim Mikrofon (das metallene Rechteck)ein.

Schiebe das Plektrum rund um das Mikrofon herum, um den Kleber aufzutrennen.

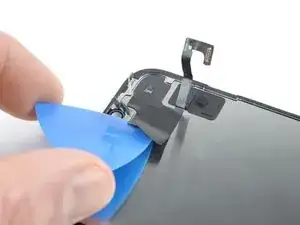

Setze ein Plektrum unter die linke Seite der Frontsensor-Baugruppe ein.

Schiebe das Plektrum unter die Baugruppe, um sie vom Rahmen abzutrennen.

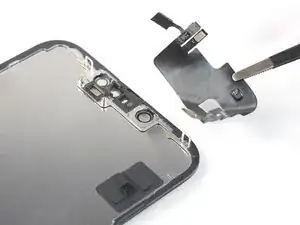

Entferne die Frontsensor-Baugruppe.

Verbinde die Sensoren mit ihren Schlitzen im Rahmen, um den Hauptteil der Baugruppe korrekt auszurichten.

Benutze Tesaband, um Stellen an der Baugruppe, die nicht mehr gut haften, wieder festzukleben.
