iPhone 14 Frontkamera-Einheit tauschen

Schalte dein iPhone aus, bevor du mit der Demontage beginnst.

Entferne die beiden 6,8 mm langen Pentalobe P2 Schrauben an der Unterkante des iPhones.

Lege einen erwärmten iOpener auf die Unterkante der Glasrückabdeckung, um den Kleber darunter zu lösen. Lasse den iOpener mindestens zwei Minuten lang einwirken.

Drücke den blauen Griff zum Scharnier hin, um den Öffnungsmodus auszustellen.

Setze die beiden Saugnäpfe nahe an der Unterkante des iPhones auf, einen auf der Vorder-, den anderen auf der Rückseite.

Drücke die Saugheber auf den Oberflächen fest.

Drücke den blauen Griff vom Scharnier weg in die Stellung für den Öffnungsmodus.

Drehe den Griff im Uhrzeigersinn, bis du merkst, dass sich die Saugheber dehnen.

Warte eine Minute, damit sich der Kleber allmählich ablösen kann und ein Spalt zum Öffnen entsteht.

Wenn die Anti-Camp einen Spalt geschaffen hat, der breit genug ist, dann schiebe ein Plektrum unter das Rückseitenglas ein.

Überspringe den nächsten Schritt .

Setze einen Saugheber auf die Unterkante der Glasrückabdeckung, aber nicht zu nah am äußersten Rand der Glasrückabdeckung.

Ziehe den Saugheber fest und gleichmäßig hoch, um einen kleinen Spalt zwischen der Glasrückabdeckung und dem Gehäuse zu erzeugen.

Setze ein Plektrum in diesen Spalt ein.

Lege einen erwärmten iOpener mindestens zwei Minuten lang auf die linke Kante der Glasrückabdeckung, um den Kleber darunter aufzuweichen.

Schiebe ein Plektrum um die untere linke Ecke herum und an der linken Kante des iPhones nach oben, um den Kleber durchzuschneiden, mit dem die Glasrückabdeckung befestigt ist.

Lege einen erwärmten iOpener mindestens zwei Minuten lang auf die rechte Kante der Glasrückabdeckung, um den Kleber darunter aufzuweichen.

Setze dein Plektrum wieder an der Unterkante des iPhones ein und schiebe es an der rechten Seite entlang, um den Kleber durchzuschneiden.

Lege einen erwärmten iOpener mindestens zwei Minuten lang auf die Oberkante der Glasrückabdeckung, um den Kleber darunter aufzuweichen.

Setze dein Plektrum an der rechten Kante des iPhones an, unterhalb der oberen rechten Ecke. Schiebe es um die obere rechte Ecke und bis zur Mitte der Oberkante.

Setze dein Plektrum an der linken Kante des iPhones an, unterhalb der linken oberen Ecke. Schiebe es um die linke obere Ecke und bis zur Mitte der Oberkante.

Entferne den Saugheber von der Glasrückabdeckung.

Öffne dein iPhone, indem du die Glasrückabdeckung langsam von der linken Seite her wie einen Buchdeckel aufklappst.

Lehne die Glasrückabdeckung gegen einen Gegenstand, damit es aufrecht bleibt, während du am iPhone arbeitest.

Wenn du nichts hast, wogegen du deine Glasrückabdeckung lehnen kannst, kannst du auch deinen Saugheber benutzen.

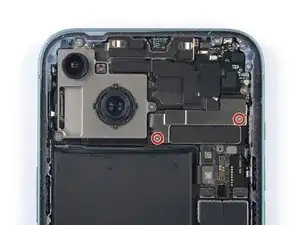

Verwende einen Y000-Schraubendreher, um die beiden 1,3 mm langen Schrauben zu entfernen, mit denen die Abdeckung des Akkusteckers befestigt ist.

Fasse die Abdeckung des Steckers mit einer Pinzette und schiebe sie nach oben (zum A15 Aufdruck hin), um den oberen Haken auszuklinken.

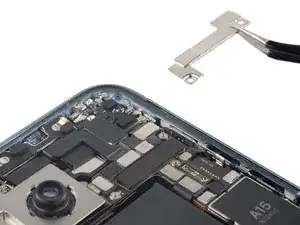

Entferne die Akkustecker-Abdeckung.

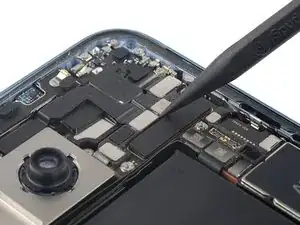

Benutze die Spitze eines Spudgers, um das Akkukabel abzutrennen, indem du den Stecker gerade nach oben aus seinem Anschluss hebelst.

Biege den Stecker etwas vom Logic Board weg, um zu vermeiden, dass er sich versehentlich wieder mit dem Anschluss verbindet. Das kann dazu führen, dass sich dein iPhone während der Reparatur wieder einschaltet.

Benutze einen Y000 Schraubendreher, um die einzelne 1 mm lange Schraube zu entfernen, mit der die Abdeckung der Ladespule befestigt ist.

Entferne die Steckerabdeckung der Ladespule mithilfe einer Pinzette.

Benutze die Spitze eines Spudgers, um das Kabel der Ladespule abzutrennen, indem du den Stecker gerade aus seinem Anschluss hebelst.

Entferne die gesamte Glasrückabdeckung.

Entferne die beiden 1,3 mm langen Y000-Schrauben, mit denen Kabelhalterung der Frontkamera-Einheit befestigt ist.

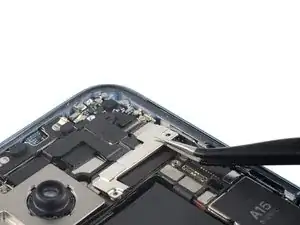

Entferne die Halterung am Kabel der Frontkamera-Einheit mit einer Pinzette oder den Fingern.

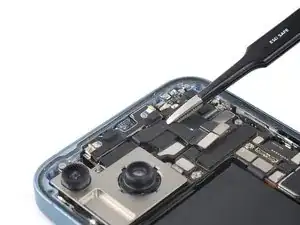

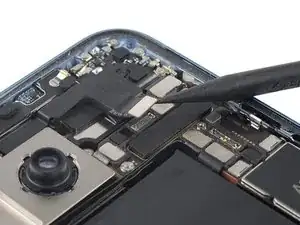

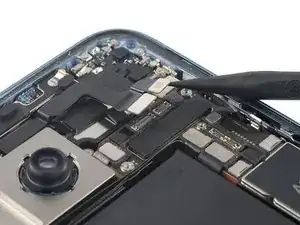

Heble die Stecker der Kamera und der Sensoren mit dem Spudger aus ihren Anschlüssen nach oben und trenne sie ab.

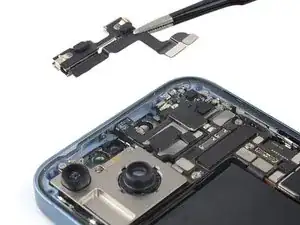

Entferne die Frontkamera/Sensoreinheit mit einer Pinzette oder deinen Fingern.
