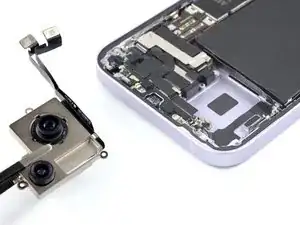

iPhone 14 Plus Rückkameraeinheit tauschen

Schalte dein iPhone aus, bevor du mit der Demontage beginnst.

Entferne die beiden 6,8 mm langen Pentalobe P2 Schrauben an der Unterkante des iPhones.

Lege einen erwärmten iOpener auf die Unterkante der Glasrückseite, um den Kleber darunter zu lösen. Lasse den iOpener mindestens zwei Minuten lang einwirken.

Setze einen Saugheber auf die Unterkante der Glasrückabdeckung, aber nicht zu nah am äußersten Rand der Glasrückabdeckung.

Ziehe den Saugheber fest und gleichmäßig hoch, um einen kleinen Spalt zwischen der Glasrückabdeckung und dem Gehäuse zu erzeugen.

Setze ein Plektrum in diesen Spalt ein.

Lege einen erwärmten iOpener mindestens zwei Minuten lang auf die linke Kante der Glasrückabdeckung, um den Kleber darunter aufzuweichen.

Schiebe ein Plektrum um die untere linke Ecke herum und an der linken Kante des iPhones nach oben, um den Kleber durchzuschneiden, mit dem die Glasrückabdeckung befestigt ist.

Lege einen erwärmten iOpener mindestens zwei Minuten lang auf die rechte Kante der Glasrückabdeckung, um den Kleber darunter aufzuweichen.

Setze dein Plektrum wieder an der Unterkante des iPhones ein und schiebe es an der rechten Seite entlang, um den Kleber durchzuschneiden.

Lege einen erwärmten iOpener mindestens zwei Minuten lang auf die Oberkante der Glasrückabdeckung, um den Kleber darunter aufzuweichen.

Setze dein Plektrum unter die obere rechten Kante des iPhones ein. Schiebe es um die obere rechte Ecke und bis zur Mitte der Oberkante.

Setze dein Plektrum unter die obere linke Kante des iPhones ein. Schiebe es um die linke obere Ecke und bis zur Mitte der Oberkante.

Entferne den Saugheber von der Glasrückabdeckung.

Öffne dein iPhone, indem du die Glasrückabdeckung langsam von der linken Seite her wie einen Buchdeckel aufklappst.

Lehne die Glasrückabdeckung gegen einen Gegenstand, damit es aufrecht bleibt, während du am iPhone arbeitest.

Wenn du nichts hast, wogegen du deine Glasrückabdeckung lehnen kannst, kannst du auch deinen Saugheber benutzen.

Entferne die beiden 1,3 mm langen Y000-Schrauben, mit denen die Abdeckung des Akkusteckers befestigt ist.

Fasse die Abdeckung des Steckers mit einer Pinzette und schiebe sie nach oben (zum A15 Aufdruck hin), um den oberen Haken auszuklinken.

Entferne die Akkustecker-Abdeckung.

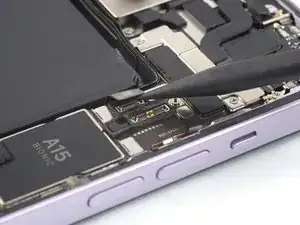

Heble den Stecker am Akkukabel mit der Spudgerspitze nach oben aus seinem Anschluss heraus und trenne ihn ab.

Biege den Stecker etwas vom Logic Board weg, um zu vermeiden, dass er sich versehentlich wieder mit dem Anschluss verbindet. Das könnte sonst dazu führen, dass sich dein iPhone während der Reparatur wieder einschaltet.

Entferne die einzelne 1 mm lange Y000-Schraube, mit der die Abdeckung der Ladespule befestigt ist.

Entferne die Steckerabdeckung der Ladespule mithilfe einer Pinzette.

Heble den Stecker am Kabel der Ladespule mit der Spudgerspitze aus seinem Anschluss nach oben und trenne ihn ab.

Entferne die gesamte Glasrückabdeckung.

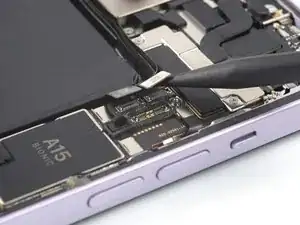

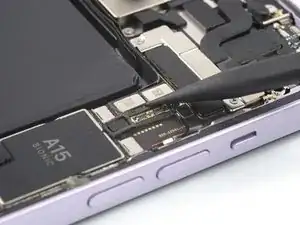

Heble die Stecker an den beiden Kabeln zur Rückkameraeinheit mit dem Spudger nach oben aus ihren Anschlüssen heraus und trenne sie ab.

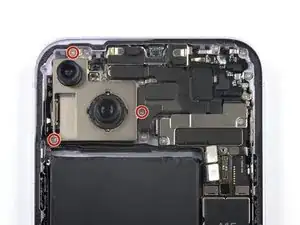

Entferne die drei 2,1 mm langen Kreuzschlitzschrauben, mit denen die Rückkameraeinheit befestigt ist.

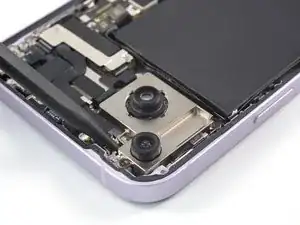

Setze einen Spudger mit der Spitze unter die Oberkante der Rückkamereinheit.

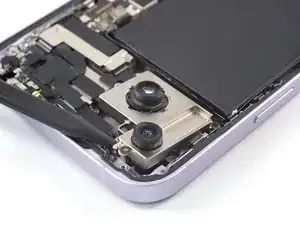

Heble mit dem Spudger nach oben, bis sich die Rückkameraeinheit löst.

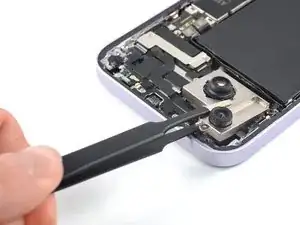

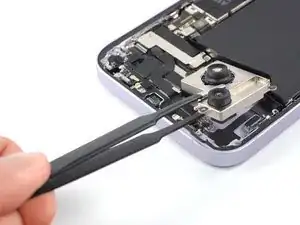

Entferne die Rückkameraeinheit mit einer Pinzette oder deinen Fingern.
