Einleitung
Benutze diese Anleitung, um die Taptic Engine deines iPhone 14 Plus zu ersetzen. Die Taptic Engine erzeugt die Vibrationen und haptischen Rückmeldungen deines iPhones.
Diese Anleitung wurde mit dem (internationalen) A2886 Modell erstellt. Wenn du ein anderes iPhone 14 Plus Modell reparierst, kann es ein paar optische Unterschiede geben, das Vorgehen an sich sollte aber das gleiche sein.
Entlade deinen Akku aus Sicherheitsgründen auf unter 25 %, bevor du dein Gerät auseinanderbaust. Falls der Akku während der Reparatur versehentlich beschädigt wird, ist so das Risiko geringer, dass er sich entzündet oder explodiert. Falls dein Akku aufgebläht ist, musst du entsprechende Vorsichtsmaßnahmen treffen.
Beim Wiederzusammenbau deines Gerätes wirst du Ersatzklebestreifen benötigen, um das Display wieder zu befestigen. Dein Gerät wird danach normal funktionieren, aber sehr wahrscheinlich seine IP-Schutzklasse verlieren.
-
-
Schalte dein iPhone aus, bevor du mit der Demontage beginnst.
-
Entferne die beiden 6,8 mm langen Pentalobe P2 Schrauben an der Unterkante des iPhones.
-
-
-
Lege einen erwärmten iOpener auf die Unterkante der Glasrückseite, um den Kleber darunter zu lösen. Lasse den iOpener mindestens zwei Minuten lang einwirken.
-
-
-
Setze einen Saugheber auf die Unterkante der Glasrückabdeckung, aber nicht zu nah am äußersten Rand der Glasrückabdeckung.
-
Ziehe den Saugheber fest und gleichmäßig hoch, um einen kleinen Spalt zwischen der Glasrückabdeckung und dem Gehäuse zu erzeugen.
-
Setze ein Plektrum in diesen Spalt ein.
-
-
-
Lege einen erwärmten iOpener mindestens zwei Minuten lang auf die linke Kante der Glasrückabdeckung, um den Kleber darunter aufzuweichen.
-
-
-
Schiebe ein Plektrum um die untere linke Ecke herum und an der linken Kante des iPhones nach oben, um den Kleber durchzuschneiden, mit dem die Glasrückabdeckung befestigt ist.
-
-
-
Lege einen erwärmten iOpener mindestens zwei Minuten lang auf die rechte Kante der Glasrückabdeckung, um den Kleber darunter aufzuweichen.
-
-
-
Setze dein Plektrum wieder an der Unterkante des iPhones ein und schiebe es an der rechten Seite entlang, um den Kleber durchzuschneiden.
-
-
-
Lege einen erwärmten iOpener mindestens zwei Minuten lang auf die Oberkante der Glasrückabdeckung, um den Kleber darunter aufzuweichen.
-
-
-
Setze dein Plektrum unter die obere rechten Kante des iPhones ein. Schiebe es um die obere rechte Ecke und bis zur Mitte der Oberkante.
-
-
-
Setze dein Plektrum unter die obere linke Kante des iPhones ein. Schiebe es um die linke obere Ecke und bis zur Mitte der Oberkante.
-
-
-
Entferne den Saugheber von der Glasrückabdeckung.
-
Öffne dein iPhone, indem du die Glasrückabdeckung langsam von der linken Seite her wie einen Buchdeckel aufklappst.
-
Lehne die Glasrückabdeckung gegen einen Gegenstand, damit es aufrecht bleibt, während du am iPhone arbeitest.
-
Wenn du nichts hast, wogegen du deine Glasrückabdeckung lehnen kannst, kannst du auch deinen Saugheber benutzen.
-
-
-
Entferne die beiden 1,3 mm langen Y000-Schrauben, mit denen die Abdeckung des Akkusteckers befestigt ist.
-
-
-
Fasse die Abdeckung des Steckers mit einer Pinzette und schiebe sie nach oben (zum A15 Aufdruck hin), um den oberen Haken auszuklinken.
-
Entferne die Akkustecker-Abdeckung.
-
-
-
Heble den Stecker am Akkukabel mit der Spudgerspitze nach oben aus seinem Anschluss heraus und trenne ihn ab.
-
Biege den Stecker etwas vom Logic Board weg, um zu vermeiden, dass er sich versehentlich wieder mit dem Anschluss verbindet. Das könnte sonst dazu führen, dass sich dein iPhone während der Reparatur wieder einschaltet.
-
-
-

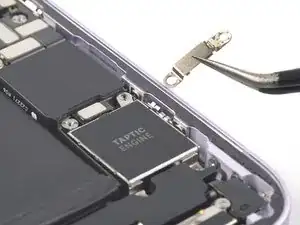

Entferne die einzelne 1 mm lange Y000-Schraube, mit der die Abdeckung der Ladespule befestigt ist.
-
-
-

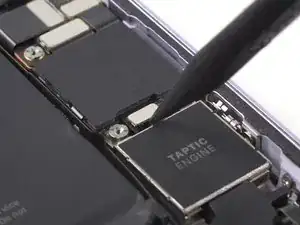

Heble den Stecker am Kabel der Ladespule mit der Spudgerspitze aus seinem Anschluss nach oben und trenne ihn ab.
-
-
-

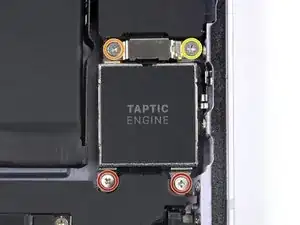

Entferne die vier Kreuzschlitzschrauben, mit denen die Taptic Engine befestigt ist:
-
Zwei 1,7 mm lange Schrauben
-
Eine 1,4 mm lange Schraube
-
Eine 1, 8 mm lange Schraube
-
-
-

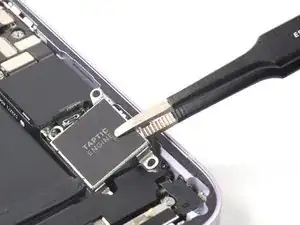

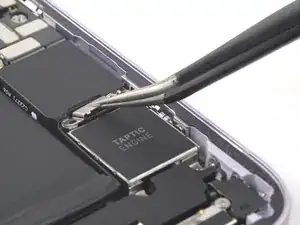

Heble den Stecker der Taptic Engine mit der Spudgerspitze aus seinem Anschluss nach oben und trenne ihn ab.
-

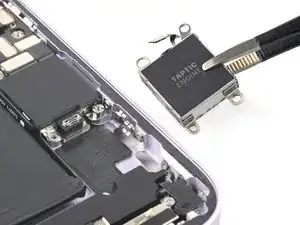

Vergleiche dein neues Ersatzteil mit dem Originalteil, möglicherweise musst du noch Komponenten übertragen oder Schutzfolien vom Neuteil abziehen, bevor du es einbauen kannst.
Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.
Entsorge deinen Elektromüll sachgerecht.
Hat die Reparatur nicht ganz geklappt? Versuche es mit ein paar grundständigen Lösungen, ansonsten findest du in unserem Forum Hilfe bei der Fehlersuche.
