Einleitung
Benutze diese Anleitung, um die Frontkamera-Baugruppe in einem iPhone 14 Pro zu entfernen oder zu ersetzen.
Diese Anleitung wurde mit dem (internationalen) Modell A2890 erstellt. Wenn du ein anderes Modell des iPhone 14 Pro reparierst, kann es optisch etwas anders aussehen, der Ablauf ist jedoch derselbe.
Beim Wiederzusammenbau deines Gerätes wirst du Ersatzklebestreifen benötigen, um das Display zu befestigen. Dein Gerät wird danach normal funktionieren, aber sehr wahrscheinlich seine IP-Schutzklasse verlieren und nicht mehr staub- und wasserdicht sein.
-
-
Schalte dein iPhone aus, bevor du beginnst.
-
Entferne die beiden 6,8 mm langen P2 Pentalobe Schrauben an der Unterkante des iPhones.
-
-
-
Lege einen erwärmten iOpener auf die Unterkante des Displays, um den Kleber darunter aufzuweichen. Lasse den iOpener mindestens zwei Minuten lang einwirken.
-
-
-
Drücke den blauen Griff zum Scharnier hin, um den Öffnungsmodus einzustellen.
-
Bringe die Saugheber nahe an der Unterkante des Displays an, einen auf der Vorderseite, den anderen auf der Rückseite.
-
Drücke die Saugheber auf den Oberflächen fest.
-
-
-
Drücke den blauen Griff vom Scharnier weg in die Stellung für den Öffnungsmodus.
-
Drehe den Griff im Uhrzeigersinn, bis du merkst, dass sich die Saugheber dehnen.
-
Warte eine Minute, damit sich der Kleber allmählich ablösen kann und sich ein Spalt bilden kann.
-
Wenn der Spalt groß genug ist, dann setze ein Plektrum unter das Display ein.
-
Überspringe den nächsten Schritt.
-
-
-
Setze einen Saugheber auf die Unterkante des Displays, aber nicht zu nah an der äußersten Kante des Glases.
-
Ziehe fest und gleichmäßig am Saugheber, um einen kleinen Spalt zwischen dem Frontpanel und der Rückabdeckung zu erzeugen.
-
Setze ein Plektrum in diesen Spalt ein.
-
-
-
Lege einen erwärmten iOpener mindestens zwei Minuten lang auf die linke Kante des Displays, um den Kleber darunter aufzuweichen.
-
-
-
Schiebe ein Plektrum um die untere linke Ecke herum und an der linken Kante des iPhones nach oben, um den Kleber durchzuschneiden, mit dem das Display befestigt ist.
-
-
-
Lege einen erwärmten iOpener mindestens zwei Minuten lang auf die rechte Kante des Displays, um den Kleber darunter aufzuweichen.
-
-
-
Setze dein Plektrum wieder an der Unterkante des iPhones ein und schiebe es an der rechten Kante entlang, um den Kleber durchzuschneiden.
-
-
-
Lege einen erwärmten iOpener mindestens zwei Minuten lang auf die Oberkante des Displays, um den Kleber darunter aufzuweichen.
-
-
-
Setze dein Plektrum an der rechten Kante unterhalb der oberen rechten Ecke des iPhones an. Schiebe es um die obere rechte Ecke und bis zur Mitte der Oberkante. Halte beim Ausschnitt für den Ohrhörer-Lautsprecher an.
-
-
-
Setze dein Plektrum an der linken Kante unterhalb der linken oberen Ecke des iPhones an. Schiebe es um die linke obere Ecke und bis zur Mitte der Oberkante. Halte beim Ausschnitt für den Ohrhörer-Lautsprecher an.
-
-
-
Entferne den Saugheber vom Display.
-
Öffne dein iPhone, indem du das Display von der rechten Seite her wie einen Buchdeckel aufklappst.
-
Lehne das Display gegen einen Gegenstand, damit es aufrecht bleibt, während du am iPhone arbeitest.
-
-
-
Verwende einen Y000 Schraubendreher, um die acht Schrauben zu entfernen, mit denen die Abdeckung des Akkusteckers befestigt ist:
-
Sechs 1,3 mm lange Schrauben
-
Eine 1,6 mm lange Schraube
-
Eine 1,9 mm lange Schraube
-
-
-

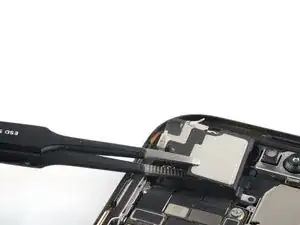

Fasse die Abdeckung des Steckers mit einer Pinzette und schiebe sie nach unten an den Flachbandkabeln vorbei.
-
Entferne die Steckerabdeckung.
-
-
-
Benutze die Spitze eines Spudgers, um das Akkukabel abzutrennen, indem du den Stecker gerade nach oben aus seinem Anschluss hebelst.
-
Biege den Stecker etwas vom Logic Board weg, um zu vermeiden, dass er sich versehentlich wieder mit dem Anschluss verbindet. Das könnte sonst dazu führen, dass sich dein iPhone während der Reparatur wieder einschaltet.
-
-
-

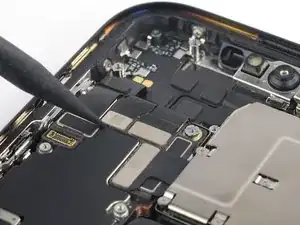

Benutze das spitze Ende eines Spudgers, um das erste Displaykabel abzutrennen, indem du den Stecker gerade nach oben aus seinem Anschluss hebelst.
-
-
-

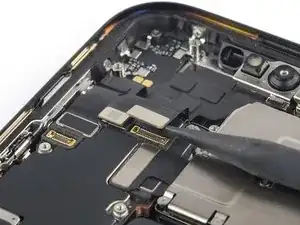

Benutze das spitze Ende eines Spudgers, um das zweite Displaykabel abzutrennen, indem du den Stecker gerade nach oben aus seinem Anschluss hebelst.
-
-
-

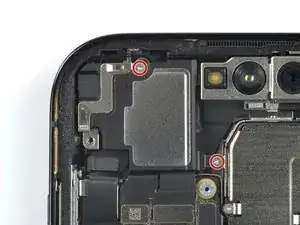

Benutze einen Kreuzschlitzschraubendreher, um die beiden 1,6 mm langen Schrauben zu entfernen, mit denen der Ohrhörer-Lautsprecher befestigt ist.
-
-
-

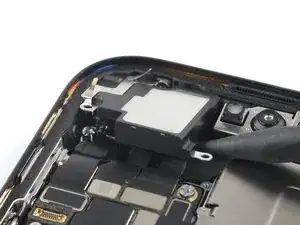

Setze die Spitze eines Spudgers unter die rechte Kante des Ohrhörer-Lautsprechers.
-

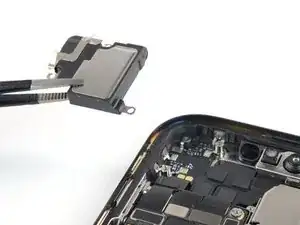

Heble mit dem Spudger, um den Ohrhörer-Lautsprecher abzulösen.
-
-
-

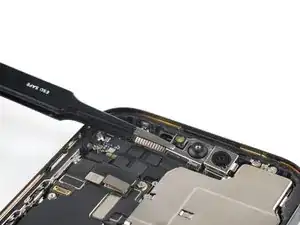

Benutze einen Spudger, um das Kamera- und das Sensorkabel abzutrennen, indem du die Stecker gerade aus ihren Anschlüssen hochhebelst.
-
-
-

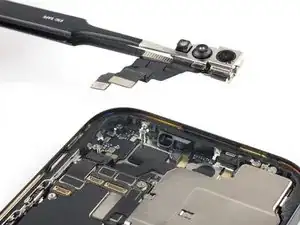

Benutze eine Pinzette oder deine Finger, um die Frontkamera- und Sensor-Baugruppe zu entfernen.
-
Schalte dein Gerät, wenn möglich, ein und teste deine Reparatur, bevor du neuen Kleber anbringst und es wieder versiegelst.
Vergleiche das Ersatzteil mit dem Originalteil. Es kann sein, dass du vor dem Einbau des Ersatzteils fehlende Komponenten übertragen oder Schutzfolien entfernen musst.
Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.
Entsorge deinen Elektromüll fachgerecht.
Hat die Reparatur nicht ganz geklappt? Versuche es mit ein paar grundständigen Lösungen, ansonsten findest du in unserem Forum Hilfe bei der Fehlersuche.
