iPhone 5c Logic Board ersetzen

Falls dein Displayglas gesprungen ist, halte die Bruchstelle zusammen und vermeide Verletzungen, indem du das Glas mit Tape versiehst.

Lege sich überlagernde Streifen von durchsichtigem Paketband über das iPhone Display, bis die gesamte Vorderseite bedeckt ist.

Schalte dein iPhone aus, bevor du mit der Demontage beginnst.

Entferne die zwei 3,8 mm P2 Pentalobe Schrauben auf beiden Seiten des Lightning Connectors.

Schließe den Handgriff des iSclacks, wodurch sich die Saugnäpfehalter öffnen.

Platziere das Unterteil deines iPhone zwischen den Saugnäpfen gegen den Tiefenbegrenzer aus Kunststoff.

Der obere Saugnapf sollte sich gerade über dem Home Button befinden.

Öffne den Handgriff, um die Halter des iSclacks zu schließen. Platziere die Saugnäpfe mittig und drücke sie fest gegen die Ober- und Unterseite des iPhones.

Umfasse dein iPhone mit festem Griff und schließe den Handgriff deines iSclacks, um die Saugnäpfe auseinanderzubringen und dadurch die Display Einheit vom hinteren Gehäuse zu lösen.

Der iSclack ist dazu entwickelt, dein iPhone sicher zu öffnen und zwar gerade soweit, um die Teile voneinander zu trennen, aber nicht weit genug, um das Home Button Kabel zu beschädigen.

Überspringe die nächsten drei Schritte und fahre mit Schritt 8 fort.

Presse einen Saugnapf auf das Display, direkt über dem Home Button.

Während du das iPhone mit einer Hand unten hältst, ziehe an dem Saugnapf, um das Display etwas vom hinteren Gehäuse zu lösen.

Heble mithilfe eines Plastik Opening Tools die Kanten des hinteren Gehäuses vorsichtig nach unten, weg von der Display Einheit, während du mit dem Saugnapf nach oben ziehst.

Ziehe an an der Kunststoffnoppe, um das Vakuum des Saugnapfs zu lösen.

Entferne den Saugnapf von der Display Einheit.

Hebe das Ende der Display Einheit mit dem Home Button nach oben, um Zugang zu den Steckverbindungen nahe dem oberen Teil des Gerätes zu bekommen.

Öffne das Display bis zu einem 90°-Winkel und lehne es gegen einen festen Gegenstand, um es beim Arbeiten in dieser Position zu halten.

Als Trick kannst du eine ungeöffnete Getränkedose als Halterung verwenden.

Ein Gummiband könnte hilfreich sein, um es in dieser Position zu halten und sicherzustellen, dass die Displaykabel nicht beschädigt werden.

Entferne die beiden 1,6 mm Kreuzschlitz #000 Schrauben, die die Metallabdeckung über dem Akkuanschluss auf dem Logic Board befestigen.

Entferne die Metallabdeckung aus deinem iPhone.

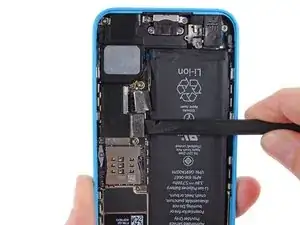

Heble den Akkustecker mit dem flachen Ende eines Spudgers vorsichtig von seinem Anschluss auf dem Logic Board.

Entferne die folgenden Kreuzschlitz #000 Schrauben, die die Abdeckung der Displaykabel am Logic Board befestigen:

Zwei 1,3 mm Schrauben

Eine 1,7 mm Schraube

Eine 3,25 mm Schraube

Entferne die Abdeckung der Displaykabel vom Logic Board.

Benutze ein Plastiköffnungswerkzeug oder deinen Fingernagel, um die Frontkamera und das Sensorkabel zu trennen.

Achte darauf, nur an dem Anschluss zu hebeln und nicht an der Fassung auf dem Logic Board.

Trenne das Digitizer Kabel mit einem Plastik Opening Tool oder dem Fingernagel.

Entferne die Display Einheit vom hinteren Gehäuse.

Führe ein SIM Card Eject Tool oder eine Büroklammer in das kleine Vertiefung im SIM Card Fach ein.

Drücke mit dem SIM Card Eject Tool nach innen, um das Fach auszuwerfen.

Dies kann einen beträchtlichen Kraftaufwand erfordern.

Entferne das SIM Card Fach vom iPhone.

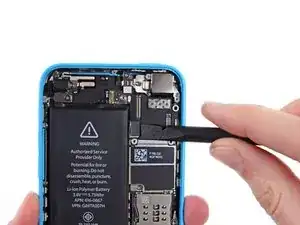

Löse das Flachbandkabel des Lignting-Anschlusses aus seinem Anschluss auf dem Logic Board.

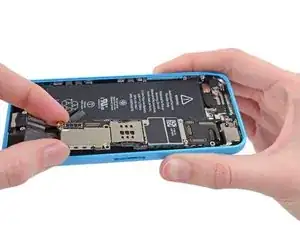

Der Lightning-Anschluss ist auf einer Abschirmung auf dem Logic Board angeklebt. Löse das Kabel mit dem flachen Ende eines Spudgers vorsichtig ab.

Biege das Kabel nach oben, sodass das Logic Board zugänglich ist.

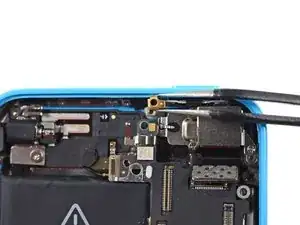

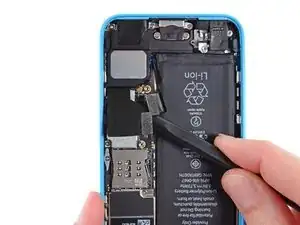

Trenne den Antennenstecker vom Logic Board.

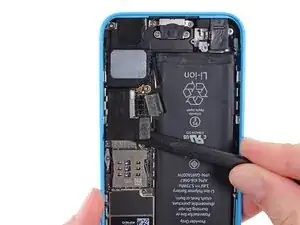

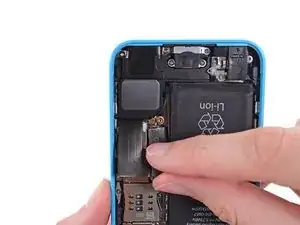

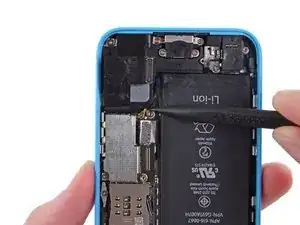

Löse mit dem flachen Ende eines Spudgers den Kabelstecker der Audiosteuerung aus seinem Anschluss auf dem Logic Board.

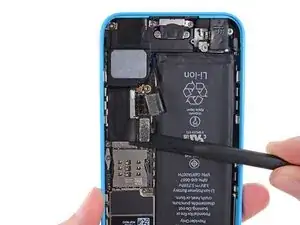

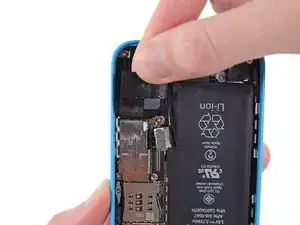

Löse die Kabelverbindung der Rückkamera aus ihrem Anschluss auf dem Logic Board.

Eventuell ist die Erdungsklammer des Logic Boards mit einem Stück Klebeband bedeckt. Wenn das der Fall ist, entferne es mit einer Pinzette.

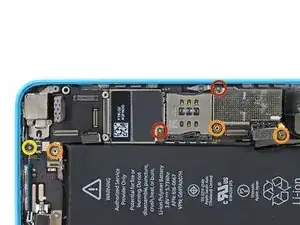

Entferne die folgenden Schrauben, mit denen das Logic Board am hinteren Gehäuse befestigt ist:

Zwei 2,3 mm Kreuzschlitzschrauben

Drei 2,7 mm Distanzschrauben

Eine 2,5 mm Kreuzschlitzschraube #000

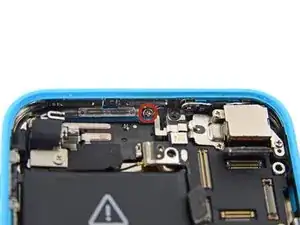

Entferne die 1,2 mm Kreuzschlitzschraube #000, die die Erdungsklammer an der oberen Seitenwand befestigt.

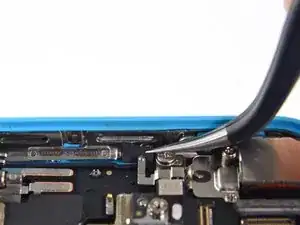

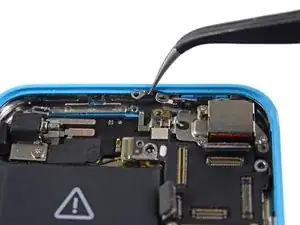

Entferne die Erdungsklammer des Logic Boards mit einer Pinzette.

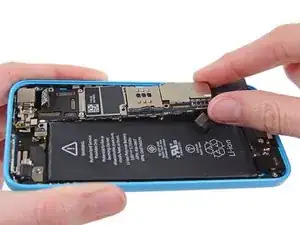

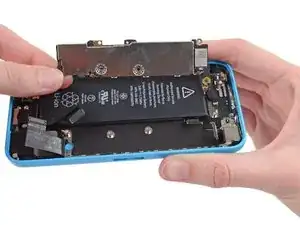

Hebe das untere Ende des Logic Boards vorsichtig mit einem Plastic Opening Tool vom hinteren Gehäuse an, so dass du es mit den Händen fassen kannst.

Entferne das Logic Board weit genug von der Rückkamera, um die goldene Kontaktkappe unter dem oberen Endes des Boards freizulegen.

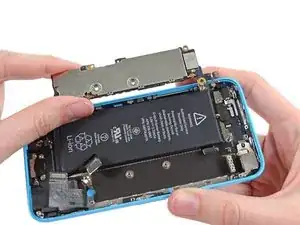

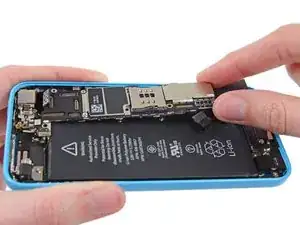

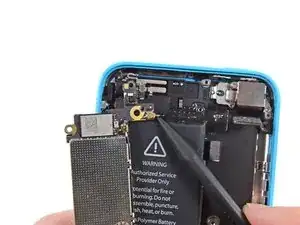

Klappe das Logic Board nach oben Richtung der Lautstärkeregelungsktasten, um den Antennenstecker freizulegen.

Löse den Antennenstecker an der Rückseite des Logic Boards.

Entferne das Logic Board vom iPhone.
