iPhone 6s Akkustecker

Geschrieben von: Sam Goldheart
  • Kommentare: 4
iPhone 6s Akkustecker

Schwierigkeitsgrad

Mittel

Schritte

11

Zeitaufwand

Keine Schätzung

Einleitung

Nur Grundständige Anleitung: Trenne den Akku eines iPhone 6s, um Reparaturen sicher durchzuführen.

  1. oIMUIA1wkCJPAS4U

    • Schalte das iPhone aus, bevor du mit der Demontage beginnst.

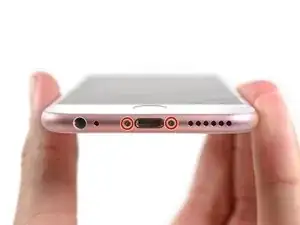

    • Entferne die beiden 3,4 mm P2 Pentalobe Schrauben an der Unterseite des iPhones neben dem Lightning-Anschluss.

  2. 1SuOCEbsmlQIbcVJ

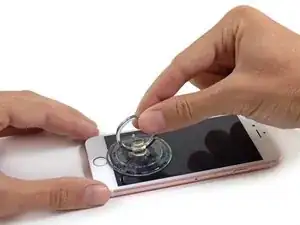

    • Wenn du keinen iSclack zur Verfügung hast, verwende einen Saugnapf, um das Front Panel anzuheben:

    • Presse den Saugnapf oberhalb des Home Buttons gegen das Display.

    • Versichere dich, dass der Saugnapf gut auf den Bildschirm gedrückt wird, um eine gute Abdichtung zu erhalten.

  3. jMXu22j5enCrDfjl
    jMXu22j5enCrDfjl
    G2dR2QMrrVPDWpBL
    rZVaSyu6xHXbXF6o

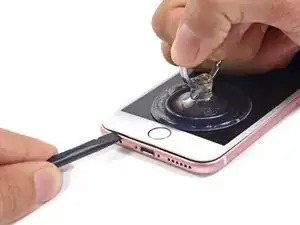

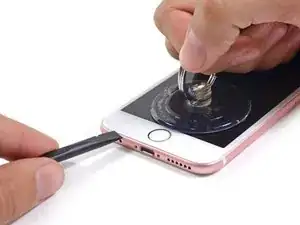

    • Es befindet sich eine Kerbe an der Unterseite des Displays, genau über der Kopfhörer-Buchse. Hier solltest du mit dem Spudger ansetzen.

    • Halte das iPhone mit einer Hand fest und ziehe am Saugnapf, um das Front Panel vom hinteren Gehäuse zu trennen.

    • Nimm dir Zeit und übe konstante, starke Kraft auf den Saugnapf aus. Die Displayeinheit sitzt im Vergleich zu anderen Geräten sehr fest.

    • Sobald sich eine kleine Lücke zwischen dem Display und dem Rückgehäuse geöffnet hat, platziere den flachen Teil eines Spudgers darin, direkt über der Kopfhörer-Buchse.

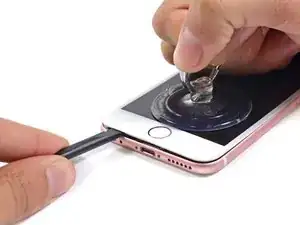

  4. ZxbJRYxPWiheUCEY
    ZxbJRYxPWiheUCEY
    aERMHJC4ETWHXByG

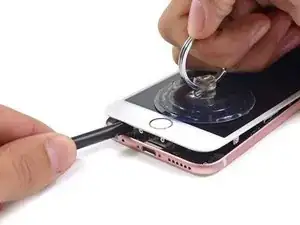

    • Drehe den Spudger hochkant, um die Lücke zwischen Display-Einheit und dem Rest des iPhones zu vergrößern und vom Kleber zu befreien.

    • Ziehen weiter am Saugnapf, während du den Spudger drehst.

    • Wenn du zu stark ziehst, könnte die Display-Einheit beschädigt werden. Wende genau so viel Kraft auf, dass ein kleiner Spalt zwischen Rear Case und Display Einheit entsteht.

  5. Ettv2ODOhEQcZQDv
    Ettv2ODOhEQcZQDv
    b2asCy1huUCtvcBZ

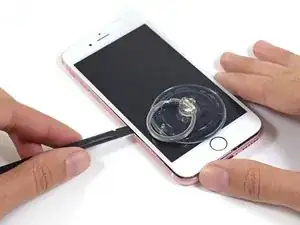

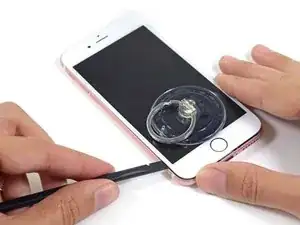

    • Fahre mit dem Spudger auf der linken Seite in Richtung obere Hälfte des iPhones, um den Kleber zu trennen und die Klammern zu lösen.

  6. heLIUnMCVXXLDNQX
    heLIUnMCVXXLDNQX
    iQPUU1XVuv2DlpLI

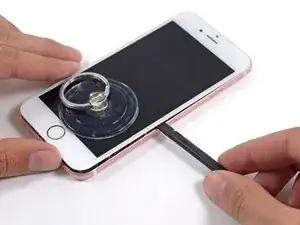

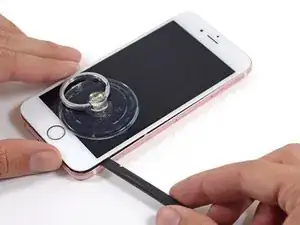

    • Fahre mit dem Rand eines Spudgers an der linken Seiten des Telefons entlang und löse dadurch den Kleber.

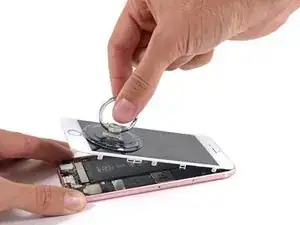

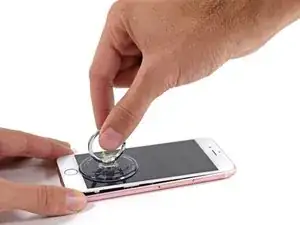

  7. qeRvWRSJIsnxAsvg
    qeRvWRSJIsnxAsvg
    IdApj1fNdHfXToco
    eopGjXMpn1avDMpT

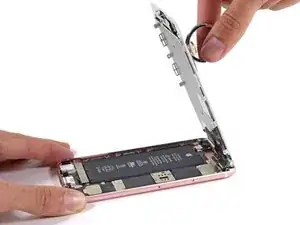

    • Nutze den Saugnapf, um das Display zu öffnen, dadurch sollte auch der letzte festsitzende Kleber entfernt werden.

    • Öffne das Display nicht weiter als 90°, da es oben immer noch durch drei Kabel mit dem Telefon verbunden ist, die reissen könnten, wenn sie überdehnt werden.

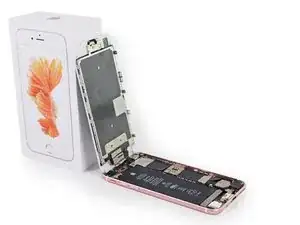

  8. fp5qniCinQEjCQw4

    • Lehne die Display Einheit gegen einen Gegenstand, um das iPhone offen zu halten, während du daran weiterarbeitest.

    THESE INSTRUCTION / GUIDE IS NOT COMPLETE. I broke my phone and ended up with $250 in repairs at the local cell phone store at this step. You need to detach the display completely instead of prop it up against a box. It is very likely your cables will tear at this step if you don’t completely detach the display

    Christopher Kuhar -

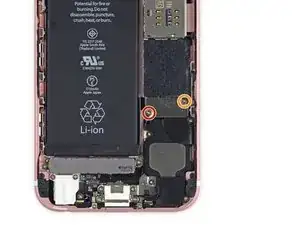

  9. kAAqH5GPgNxhCCRH

    • Entferne die beiden folgenden Kreuzschlitzschrauben von der Kabelabdeckung des Akkuanschlusses:

    • Eine 3,0 mm Kreuzschlitzschraube #00

    • Eine 2,3 mm Kreuzschlitzschraube #00

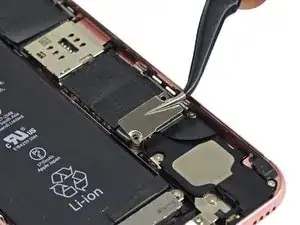

  10. hC4eeXWQ25RveqhQ

    • Entferne die Kabelabdeckung des Akkuanschlusses.

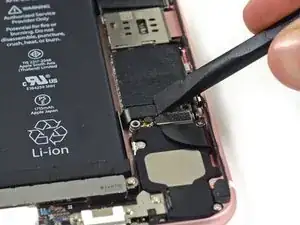

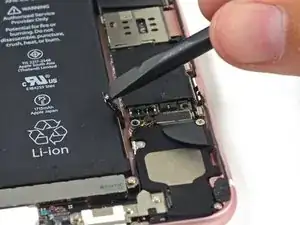

  11. jTNa5th2Lj2GSKUm
    jTNa5th2Lj2GSKUm
    jFU1hNH2GoMcAuvK
    1hrtORKgCLqTuUIq

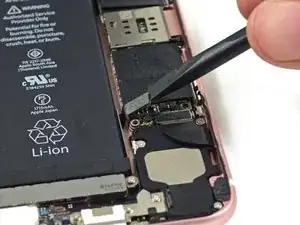

    • Heble den Akkustecker mit dem flachen Ende eines Spudgers vorsichtig von seinem Anschluss auf dem Logic Board.

    • Drücke den Akkustecker vom Logic Board weg, so dass es während der Reparatur nicht zu einer unbeabsichtigten Verbindung mit dem Anschluss kommt.

Abschluss

Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.

Tinte & Feder

Sam Goldheart

Mitglied seit: 19/10/12

457712 Reputation

3 Kommentare

While replacing a charging port on the 6s I realized that the battery didn't seem to stay seated. It also won't charge past a certain percentage. Anyone run into this?

CellularRepairEtc -

BE FOREWARNED: I used this guide and ended up breaking one of the cables to my display on step 8. Now my home button, camera and speaker don’t work and I have to spend 80 dollars for a new lcd panel.

The featured guide (not this one) shows how to completely detach the screen cables so this won’t happen. Do a quick search and take a look before possibly breaking your phone on step 8. Fully detaching the panel would have prevented this issue

Christopher Kuhar -

DO NOT USE THIS GUIDE: It is not complete. I ended up having to goto the store and pay $250 dollars to get my I phone fixed after breaking it with these incomplete directions.

This is a more complete guide use this one: iPhone 6s Akku tauschen

Christopher Kuhar -
