Einleitung
Diese Anleitung zeigt dir, wie du das defekte Kabel für den An-/Ausschalter und die Lautstärkeregelung tauschen kannst. Dies schließt die Lautstärketasten, die Stummschaltetaste und den An-/Ausschalter ein, dazu noch das Mikrofon und den Doppel-LED Blitz. Folge dieser Anleitung, wenn du die Abdeckung des An-/Ausschalters tauschen willst, und dieser Anleitung, um die Abdeckung der Lautstärkeregeler zu tauschen.
Werkzeuge
Ersatzteile
-
-
Schalte das iPhone aus, bevor du es zerlegst.
-
Entferne die zwei 3,4 mm Pentalobe Schrauben an der Unterkante des iPhones.
-
-
-
Benutze einen Haartrockner oder erwärme einen iOpener und lege ihn etwa eine Minute lang auf die untere Kante des iPhones, um den Kleber darunter aufzuweichen.
-
-
-
Setze einen Saugheber auf die untere Hälfte der Displayeinheit, knapp über dem Home Button.
-
-
-
Ziehe etwas am Saugnapf, bis sich eine kleine Lücke zwischen der Displayeinheit und dem Rückgehäuse bildet.
-
Führe die flache Seite eines Spudgers in diese Lücke ein.
-
-
-
Ziehe das Werkzeug nach links, entlang dem unteren Rand des iPhones.
-
Drehe das Werkzeug, um die Lücke zwischen dem Display und dem Rückgehäuse weiter zu vergrößern.
-
-
-
Ziehe das Werkzeug von der unteren Ecke die linke Seite hinauf zu den Lautstärketasten und dem Stumm-Schalter.
-
-
-
Führe das flache Ende eines Spudgers in die rechte untere Ecke des Geräts ein.
-
Drehe den Spudger, um die entstehende Lücke zwischen der Displayeinheit und dem Rückgehäuse zu vergrößern.
-
Ziehe die flache Seite des Spudgers entlang der rechten Seite nach oben, um den Klebestreifen zu lösen, der das Display fixiert.
-
-
-
Fahre mit einem Opening Pick am oberen Rand des iPhones, zwischen dem Rückgehäuse und dem Front Panel entlang, um den restlichen Klebstoff, der das Display hält, zu lösen.
-
-
-
Ziehe die Displayeinheit etwas von der oberen Kante des Telefons weg, um die Clips zu lösen, die sie am Rückgehäuse halten.
-
Öffne das iPhone, indem du das Display von der linken Seite her aufklappst, wie die Rückseite eines Buches.
-
-
-
Entferne die vier Tri-Point Y000-Schrauben, die die Abdeckung der unteren Anschlüsse befestigen, sie haben folgende Längen:
-
Drei 1,2 mm Schrauben
-
Eine 2,4 mm Schraube
-
Passe während der ganzen Reparatur gut auf die Schrauben auf und sorge dafür, dass sie genau an ihren alten Platz zurück kommen, sonst kann das iPhone beschädigt werden.
-
-
-
Mit der Spitze eines Spudgers kannst du den Stecker der Batterie vom Anschluss auf dem Logic Board heben.
-
-
-
Nutze das Flache Ende deines Spudgers oder deinen Fingernagel, um die Anschlüsse des Flachbandkabels am unteren Ende des Displays zu lösen.
-
-
-
Entferne die beiden 1,3 mm Kreuzschlitzschrauben #000, mit denen die Abdeckung über dem Stecker der Frontsensoreinheit befestigt ist.
-
-
-
Führe das SIM-Auswurfwerkzeug oder eine Büroklammer in das Loch am SIM-Karteneinschub.
-
Drücke das Werkzeug in das Loch, um den SIM-Karteneinschub auszuwerfen.
-
Entferne den SIM-Karteneinschub aus dem iPhone.
-
-
-
Entferne die folgenden Kreuzschlitzschrauben, mit denen die Halterung der Rückkamera am Rückgehäuse befestigt ist:
-
Eine 1,3 mm Schraube
-
Eine 2,5 mm Schraube
-
-
-
Heble den Stecker am Antennenkabel direkt links neben dem Rückkameramodul mit der Spudgerspitze hoch und löse ihn ab.
-
-
-
Entferne die beiden 1,2 mm Tri-point Schrauben, mit denen die obere Kabelhalterung befestigt ist.
-
-
-
Entferne die vier Kreuzschlitzschrauben, mit denen die Wlan-Antenne befestigt ist:
-
Drei 1,2 mm Schrauben
-
Eine 1,7 mm Schraube
-
-
-
Mit einer Pinzette kannst du den Endungswinkel des Logic Boards vorsichtig aus dem Weg biegen.
-
-
-
Hebe die beiden Antennenverbinder mit der Spudgerspitze aus ihren Sockeln auf dem Logic Board.
-
-
-
Fädle die Antennenkabel vorsichtig mit einer Pinzette aus dem Metallhalter auf dem Logic Board.
-
-
-
Entferne folgende Schrauben:
-
Eine 1,4 mm Kreuzschlitzschraube
-
Drei 2,2 mm Abstandsschrauben
-
Zur Not geht es auch mit einem kleinen Flachschraubendreher, du musst dabei aber aufpassen, dass du nicht abrutschst und umliegende Bauteile beschädigst.
-
-
-
Schiebe den Kolben des SIM Kartenauswerfers mit der Spudgerspitze aus dem Weg des Logic Boards.
-
-
-
Hebe vorsichtig das Ende des Logic Boards mit dem Akkuanschluss hoch. Benutze dazu das flache Ende des Spudgers.
-
-
-
Hebe das Logic Board am Ende mit dem Akkuanschluss hoch und ziehe es aus dem Rückgehäuse.
-
-
-
Entferne die beiden 1,9 mm Kreuzschlitz Schrauben, die die barometrische Entlüftung am hinteren Gehäuse befestigen.
-
-
-

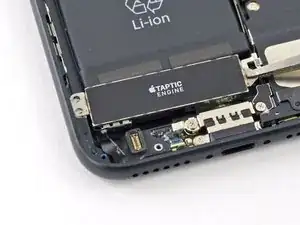

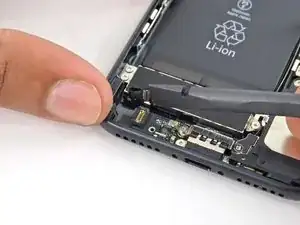

Löse den Verbinder zur Taptic Engine mit dem flachen Ende des Spudgers aus seinem Sockel auf dem Logic Board.
-
-
-

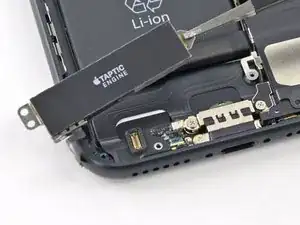

Entferne die drei 1,6 mm Kreuzschlitzschrauben, die die Taptic Engine am Gehäuse festhalten.
-
-
-

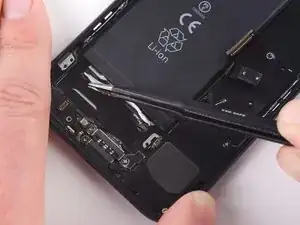

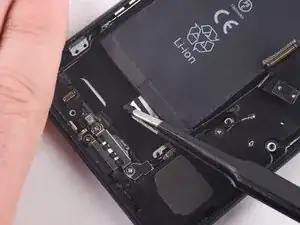

Verwende eine stumpfe Pinzette , um einen der Klebestreifen an der unteren Kante des Akkus zurückzuziehen.
-
-
-

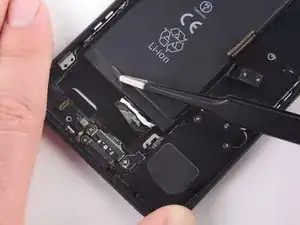

Verwende eine stumpfe Pinzette, um den anderen Klebestreifen an der unteren Kante des Akkus zurückzuziehen.
-
-
-

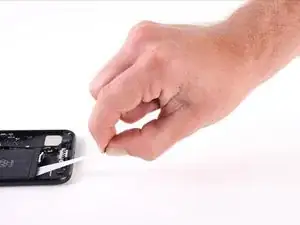

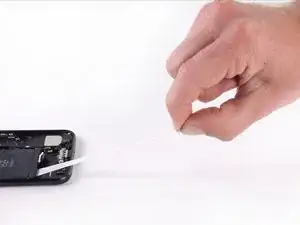

Ziehe langsam eine Batterieklebelasche weg von der Batterie, in Richtung der Unterseite des iPhones.
-

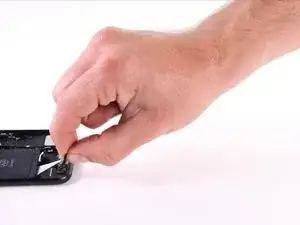

Ziehe stetig und halte eine konstante Spannung auf dem Streifen, bis er zwischen der Batterie und dem hinteren Gehäuse herausrutscht. Das beste Ergebnis erhältst du , wenn du in einem Winkel von 60 ° oder weniger ziehst.
-
-
-

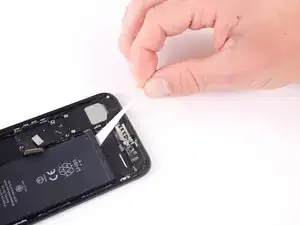

Wiederhole den vorherigen Schritt mit dem zweiten Streifen.
-
Wenn du beide Klebestreifen erfolgreich entfernt hast, kannst du den nächsten Schritt überspringen.
-
Andernfalls, wenn einer der Klebestreifen unter der Batterie gerissen ist und nicht entfernt werden konnte, fahre mit dem nächsten Schritt fort.
-
-
-

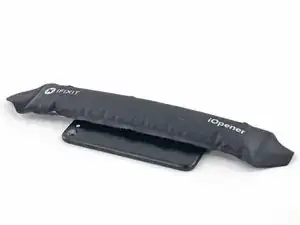

Erhitze einen iOpener, um das Gehäuse direkt hinter dem Akku zu erwärmen. Alternativ kannst du dazu auch einen Fön oder ein Heißluftgebläse verwenden.
-

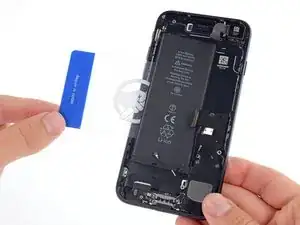

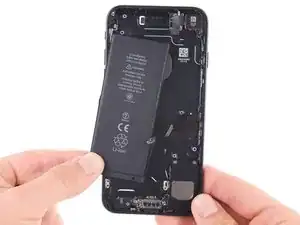

Entferne den iOpener nach etwa einer Minute, drehe das Telefon um und verwende eine Plastikkarte, um den verbleibenden Kleber hinter dem Akku zu lösen.
-
-
-
Entferne folgende Kreuzschlitzschrauben:
-
Zwei 1,9 mm Schrauben, die den An-/Ausschalter befestigen.
-
Drei 2,3 mm Schrauben, die die Lautstärketasten befestigen.
-
-
-
Entferne folgende 1,3 mm Kreuzschlitzschrauben:
-
Eine neben der Rückkamera
-
Eine am Gehäuserückteil
-
-
-
Drücke von außen mit der Spudgerspitze die Hold-Taste in das Gehäuse.
-
Dadurch lösen sich die Hold-Taste und die Dichtung vom Gehäuse.
-
-
-
Setze ein Plektrum von der Seite mit dem Einschaltknopf ein und trenne den Kleber, der das Flexkabel der Antenne am Gehäuse befestigt.
-
-
-
Schiebe die Spitze des Plektrums unter das Antennenflexkabel in Richtung Oberkante des iPhones und trenne so noch bestehende Klebeverbindungen.
-
-
-
Ziehe das Antennenflexkabel mit einer Pinzette weg vom Rand des iPhones und befreie so die geschraubte Klammer vom Gehäuse .
-
Entferne das Antennenflexkabel.
-
-
-
Entferne die 2,3 mm Abstandsschraube, mit der die Blitzhalterung am hinteren Gehäuse befestigt ist.
-
-
-
Ein "Halberd Spudger" hat eine Klinge in Hellenbardenform. Trenne damit den Kleber, der das Mikrofon am Gehäuse festhält.
-
-
-
Schiebe die Klinge eines Hellebardenspudgers unter das Ende des Kabels mit dem An-/Ausschalter, um es vom Kleber auf dem rückwärtigen Gehäuse zu lösen.
-
Fahre mit Trennen fort und bewege die Klinge in Richtung des Oberteils des iPhones.
-
-
-
Schiebe die Klinge des Hellebardenspudgers unter den Teil des Kabels mit der Lautstärkeregelung.
-
Schiebe sie vorsichtig unter dem Kabel in Richtung Unterteil des iPhones und löse so die restlichen Klebeverbindungen.
-
Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.
