iPhone 8 Plus obere linke Antenne austauschen

Geschrieben von: Jeff Suovanen

Kommentare: 42

iPhone 8 Plus obere linke Antenne austauschen

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

45 Minuten - 1 Stunde

Einleitung

Diese Anleitung zeigt dir, wie du das große Antennenbauteil in der linken Ecke des iPhone 8 Plus, gegenüber der Rückkamera, austauschen kannst.

Bei dieser Anleitung wird die Displayeinheit ganz abgetrennt, damit die Displaykabel bei der Arbeit nicht versehentlich beschädigt werden. Wenn du dich sicher fühlst, dass du die Antenne austauschen kannst, ohne zu viel Zug auf die Antennenkabel zu bringen, dann kannst du die Schritte mit dem Abtrennen des Displays überspringen.

Werkzeuge

Ersatzteile

iPhone 8 Plus Display Assembly Adhesive

Schritt 1

Bevor du anfängst, entlade den Akku deines iPhones auf unter 25%. Ein geladener Lithium-Ionen Akku kann Feuer fangen und/oder explodieren, wenn er versehentlich beschädigt wird.
Schalte dein iPhone aus, bevor du daran arbeitest.
Wenn du ein iPhone öffnest, werden die Dichtungen des iPhones beschädigt. Halte eine Ersatzdichtung bereit, bevor du mit diesem Schritt fortfährst, oder achte darauf, dass keine Flüssigkeit eindringt, wenn du dein iPhone ohne Dichtung zusammen baust.
Drehe die beiden 3,5 mm Pentalobe Schrauben an der unteren Kante heraus.

what do I do about super stripped screws?

Ean Palacios - 13/09/20

I’m sorry, your comment slipped past my radar earlier. For future fixers that might see this and ask the same question, you can check out our stripped screw guide for some detailed advice.

Adam O'Camb - 29/03/21

Do you need a toolkit like the essential toolkit

Adam Palmer - 26/12/20

Hi Adam. Having a tool kit with all of the listed parts above is best. The screw heads are very small and each set of screws needs a very specific type of driver to remove them without stripping any of them.

Kyle Luksa - 26/03/21

Schritt 2

Es ist leichter das iPhone zu öffnen, wenn du das untere Ende erwärmst. Du weichst so die Verklebungen auf.
Du kannst das untere Ende des iPhones mit einem Haartrockner oder einem iOpener erwärmen. Wende die Wärme 90 Sekunden lang an, um den Kleber aufzuweichen.

Schritt 3

Wir haben die Anti-Clamp entwickelt, um das Öffnen von Geräten zu erleichtern. Die nächsten beiden Schritte zeigen, wie sie verwendet wird. Wenn du sie nicht benutzen willst, überspringe die nächsten zwei Schritte und folge einer anderen Methode.
Genaue Anweisungen für die Anti-Clamp findest du hier.
Drücke den blauen Griff zum Scharnier hin, um den Öffnungsmodus einzustellen.
Setze die beiden Saugnäpfe direkt über dem Home Button am Display auf, einen auf der Vorder-, den anderen auf der Rückseite.
Drücke die Saugheber auf den Oberflächen fest.
Wenn die Saugheber nicht gut auf den Flächen haften, dann klebe Paketband darüber.

Schritt 4

Drücke den blauen Griff vom Scharnier weg in die Stellung für den Öffnungsmodus.
Drehe den Griff im Uhrzeigersinn, bis du merkst, dass sich die Saugheber dehnen.
Achte darauf, dass sich die Saugheber weiterhin gegenüber stehen. Wenn sie sich nicht mehr gegenüber stehen, dann löse die Saugheber ein wenig ab und schiebe sie in die richtige Position.
Warte eine Minute, damit sich der Kleber allmählich ablösen kann und sich das Display unten löst.
Wenn es nicht gelingt, mit der Anti-Clamp einen ausreichend großen Spalt zu erzeugen, dann erwärme die Stelle nochmals und drehe den Griff eine halbe Umdrehung im Uhrzeigersinn weiter.
Drehe den Griff jeweils nicht mehr als eine halbe Umdrehung weiter und warte jedes Mal eine Minute lang. Gib der Anti-Clamp Zeit, ihre Arbeit zu erledigen.
Überspringe die nächsten zwei Schritte .

Schritt 5

Setze einen Saugnapf auf die untere Hälfte der Vorderseite , direkt über dem Home Button.
Passe dabei auf, dass der Saugnapf nicht den Home Button bedeckt. Er kann sonst nicht dicht abschließen.
Wenn dein Display stark gesplittert ist, dann haftet der Saugheber vielleicht besser, wenn du die Scheibe mit durchsichtigem Paketband abdeckst. Du kannst anstelle des Saughebers auch sehr kräftiges Klebeband benutzen. Wenn das alles nicht hilft, dann klebe den Saugheber mit Sekundenkleber an der zerbrochenen Scheibe fest.

Warning ! If you pull too hard (reheat the underside of the display again), you create an gap of air between the glass and the lcd display !

When you replace the display assembly you end up with gray stains on the display.

Result: you have to buy a new display (assembly).

Arnoud - 27/09/20

Using just the single suction cup that is included in the battery replacement kit probably wouldn’t open the device. An iOpener and an iSlack should be the recommended method. However, you can get it open with just the single suction cup and iOpener, but does take a lot of time.

Get an iOpener and iSlack with the battery replacement kit.

Chris - 30/09/20

I used a flat x-acto (#18) blade knife tool to gently pry back the screen enough to allow me to insert the pick near the bottom corner. I then worked the pick under the screen as mentioned in steps 5 & 6 below then. This worked really well for me.

Kyle Luksa - 26/03/21

I used the suction cup without heating the phone - the adhesive came away quite easily without applying any heat. Maybe due to age of phone (nearly 4 years old). Worth trying.

Ben Vinnerd -

I can’t get the single suction cup to work. Hate being stuck on the simplest step!

Donny -

My screen was very shattered, and was quite hard to get suction, as my tape was very low quality. However, after pulling it up a little bit, I was able to insert a regular razor blade into the very small gap and used that as a lever.

Michael Scroop -

Schritt 6

Ziehe gleichmäßig und fest am Saugnapf. Es sollte sich ein kleiner Spalt zwischen Front Panel und Rückgehäuse bilden.
Setze ein Plektrum oder ein dünnes Hebelwerkzeug ein paar Millimeter in den Spalt ein.
Die wasserdichte Verklebung am Display ist sehr stark. Um den Spalt zu öffnen, musst du recht viel Kraft aufbringen. Wenn du Schwierigkeiten hast den Spalt zu erzeugen, solltest du nochmals Wärme anwenden, dann die Scheibe hoch und runter ruckeln, um so die Klebeverbindung zu schwächen.

After multiple tries and using a very hot iOpener, it will not open.

Kenneth Ewald, Sr. -

In sheer frustration, I pulled out my trusty pocket knife and managed to lift the bottom of the screen slightly, but in the process, cracked the glass from the bottom to the home button. The case is open now.

Kenneth Ewald, Sr. -

this was by far the most difficult part. be diligent and follow the “firm and constant pressure” guide... the “gap” will be extremely “slight”. you will be able to slide a corner of the pry tool even if you cannot see the gap.

Colleen V -

Schritt 7

Schiebe das Plektrum um die Ecke und entlang der linken Kante nach oben in Richtung der Tasten für die Lautstärkeregelung und des Stummschalters. Trenne so die Klebeverbindung des Displays auf.
Halte vor der oberen linken Ecke an.

Do not go over the top otherwise you can crack the screen. Sadly happened to me :(

The instruction should be:

“Stop near BUT BEFORE REACHING the top left corner of the display”

Leonardo Piga -

Schritt 8

Setze das Plektrum an der rechten unteren Ecke ein. Schiebe es um die Ecke herum, dann entlang der rechten Kante nach oben. Trenne dadurch die Verklebung.
Setze das Plektrum nicht zu tief ein, du könntest auf dieser Seite diverse Displaykabel beschädigen. Schiebe es nur wenige Millimeter tief ein, ungefähr in der Breite des Displayrahmens.

I had really good luck using a hairdryer on some of the more stubborn portions of adhesive.

Jessica Kirsh - 05/09/20

Schritt 9

Hebe vorsichtig den Saugnapf an und mit ihm den unteren Teil des Displays.
Hebe das Display maximal 15° an. Du könntest sonst die Flachbandkabel des Displays überdehnen und beschädigen.

Schritt 10

Ziehe an der kleinen Lasche am Saugnapf, um ihn vom Front Panel zu lösen.

Schritt 11

Schiebe das Plektrum unter das Display und die Oberkante entlang, um die letzte Klebeverbindung zu trennen.

Be very careful at this step. The glass at the top will break very easy when the display is lifted too much.

Gerdschi D -

Schritt 12

Schiebe die Displayeinheit leicht nach unten, weg von der Oberkante, um die Rasten, mit denen sie am Rückgehäuse gehalten wird, zu lösen.

Schritt 13

Öffne das iPhone, indem du das Display von der linken Seite her aufklappst, so wie man die Seite eines Buches umschlägt
Versuche noch nicht, das Display ganz zu trennen. Verschiedene empfindliche Flachbandkabel verbinden es noch mit dem Logic Board.
Lehne das Display an einen geeigneten Gegenstand, um es gut zu stützen, während du weiter am iPhone arbeitest.

Das “links” ist auf dem Foto rechts.

Matze Diamond - 13/10/19

Das ist falsch. Wenn man auf das iPhone sieht, ist der Home Button unten. Auf dem Photo ist deutlich sichtbar, dass die linke Seite angehoben wird.

Hans -

Schritt 14

Entferne die vier Kreuzschlitzschrauben (JIS) mit denen die untere Display Kabel Halterung auf auf der Platine angeschlossen ist:
Zwei 1,3 mm Schrauben
Eine 1,4 mm Schraube
Eine 2,7 mm Schraube
Behalte in dieser Anleitung deine Schrauben sorgfältig im Auge, so dass jede Schraube beim Zusammenbau wieder dorthin zurückkehrt, wo sie hergekommen ist. Die Installation einer Schraube an der falschen Stelle kann dauerhafte Schäden verursachen.

The Phillips screwdriver bit is the PH000. The measurement refers to the screw length.

Jack Harry -

Schritt 15

Entferne die Halterung am unteren Displaykabel.

Schritt 16

Hebele den Akkuanschluss mit der Spudgerspitze aus seinem Sockel auf dem Logic Board.
Biege das Akku Anschlusskabel etwas weg vom Logic Board, um zu verhindern, dass es sich versehentlich wieder mit dem Akku verbindet und das iPhone während der Reparatur unter Spannung setzt.

When I reassembled the iPhone 8 Plus, I had to plug it into a Lightning cable to wake it up (just pushing power button wasn’t sufficient).

browniestarmite - 13/01/19

Schritt 17

Hebele den breiten unteren Displayverbinder mit der Spudgerspitze oder mit dem Fingernagel gerade aus seinem Sockel.
Um Druckverbinder wie diesen wieder anzuschließen, musst du erst auf einer Seite herunterdrücken, dann auf der anderen. Drücke nicht in der Mitte. Wenn der Verbinder auch nur ein bisschen daneben sitzt, kann er sich verbiegen und irreparabel beschädigt werden.

I got hold of a iPhone 8 Plus with cracked screen that I am planning to fix.

Here is my problem:

When I tried to take out the screen from my phone, (step 15-18) I was curious about the new screen, so I tried to connect it. It was completely dead! Then I tried the old cracked one, and suddenly that was dead to! This is a phone that some fool has been inside earlier and changed battery, but I suspect he has done some more really stupid things. The Taptic Engine is living its own life and vibrating every time I slightly touch the home button. (I have a new Taptic Engine) The phone is also full of dust and small particles that does not belong there. One tri-point Y000 screw (step 18) is even missing! Now the biggest problem is that both screens are black! I know the phone is on, because I hear voice command speak when I turn on the power. The screen worked before I tried to change it? And one last thing: My new LCD screen came with new flex cables. Is it possible to switch over, so I can use the old ones?

smikalsen - 18/10/20

Hi,

Is your problem solved?

Daniel Leprince - 11/01/21

Be careful of damaging MOSFETs by the LH side of the large lower display cable. After replacing the battery and turning the device on, the phone showed low charge and didn't have a charging symbol even after plugging into multiple cables and chargers. Turns out I had damaged the logic board attempting to disconnect the connector.

Chris Cerrudo -

Schritt 18

Löse den Verbinder am zweiten unteren Displaykabel mit der Spudgerspitze. Er ist direkt hinter dem eben gelösten.

I used the other end of the spudger on this connector and it seemed to work a little better for me. I came in from underneath the top-right edge instead of the bottom right.

Jessica Kirsh - 08/09/20

Schritt 19

Entferne die beiden TriPoint Y000 Schrauben, welche die Halterung über dem Verbinder der Sensoreinheit am Front Panel befestigen:
Eine 1,0 mm Schraube
Eine 1,2 mm Schraube

una vite da 1mm e due viti da 1.2 mm???

Matteo Carachino - 25/09/19

Ciao Matteo! Grazie per l’osservazione. Ho appena modificato il testo :) La traduzione è aperta a tutti. Hai quindi la possibilità di fare le tue suggestione direttamente nel testo e sei il benvenuto se vuoi usare di questa possibilità nel futuro. Grazie ancora per la vigilanza! Saluti, Claire

Claire Miesch - 26/09/19

The tool kit does include a 1.0 or1.2mm screwdriver! How am I supposed to remove those screws?

peter frommer - 15/04/20

Bought the screwdriver that supposedly fits these screws and it still doesn’t work.

hypercarduser - 26/04/20

My bracket looks different. Can’t get these screws out.

Ray Rushing - 28/09/20

kit came with wrong bit. i received 2x P02 (penta tips) and no tri point y000.

Christopher Shane Gripp -

There is no such thing as a trigger point y000 screwdriver. Why couldn't they use Philips like the rest of the screws.Nobody knows what these trips point y000 even look like. this is a scam to force you to buy a new phone.

Al tb -

Schritt 20

Entferne die Halterung, welche den Verbinder der Front Panel Sensoreinheit bedeckt.

Schritt 21

Löse den Verbinder der Front Panel Sensoreinheit mit der Spudgerspitze oder dem Fingernagel von seinem Sockel.

What happens is this strip is torn and how does one fix it

Mijinyawa Dauda -

Schritt 22

Entferne die Displayeinheit.
Halte beim Zusammenbau hier an, wenn du vorher die Klebestreifen um die Kanten des Displays erneuern willst.

Should there be a step somewhere in here to point out when to remove the blue plastic from the new iFixit screen?

Paul Santora -

Schritt 23

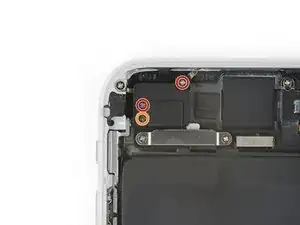

Entferne drei Kreuzschlitzschrauben, welche das obere linke Antennenbauteil befestigen:
Zwei 1,3 mm Schrauben
Eine 3,1 mm Schraube

Schritt 24

Entferne die 1,3 mm Kreuzschlitzschraube, welche das Antennenbauteil an der Oberkante des rückwärtigen Gehäuses befestigt.

This screw is stuck and will not come out. I'm using the same head I used for the previous one which is the same size. I've even tried them all. I can get any other screw fine but this one will not come out. Just wasted my time undoing everything up to then and this stupid screw is stopping me from finishing.

Jalen Pace -

Schritt 25

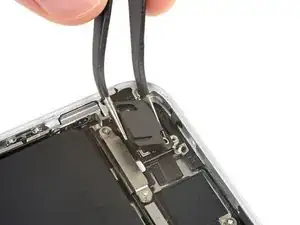

Der Schraubdom oben am Antennenbauteil steckt in einer kleinen Vertiefung in der Oberkante des iPhones.

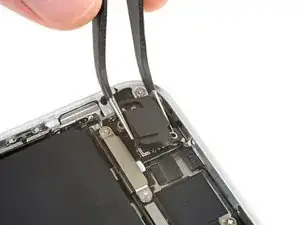

Kippe das Antennenbauteil in Richtung Oberkante des Smartphones.

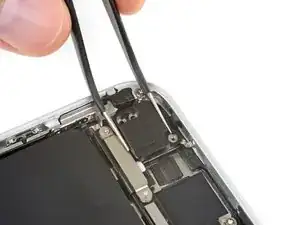

Schiebe den Schraubdom nach unten und aus seiner Vertiefung heraus.

I accidently ripped the screw boss of the antenna component. Is that very bad? Do I need to replace the antenna component, or could I try to solder it back on, or does it even matter? Thanks in advance.

Johannes Jüptner -

Schritt 26

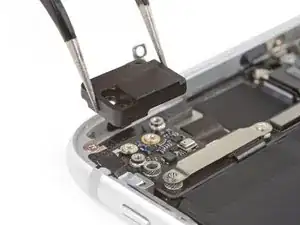

Entferne das obere linke Antennenbauteil.

Abschluss

Vergleiche dein neues Ersatzteil mit dem originalen Teil, du musst eventuell einige Komponenten übertragen oder Schutzfolien vom neuen Teil abziehen, bevor du mit dem Einbau beginnen kannst.

Um dein Gerät wieder zusammenzusetzen, folge den Schritten in umgekehrter Reihenfolge.

Entsorge deinen Elektromüll sachgerecht.

Hat die Reparatur nicht ganz geklappt? In unserem Forum findest du Hilfe bei der Fehlersuche.
