iPhone X Gehäuse tauschen

Setze ein SIM-Karten-Auswurfwerkzeug oder eine Büroklammer in das kleine Loch im SIM-Kartenfach ein. Es befindet sich bei der Seitentaste auf der Kante des iPhones.

Drücke fest drauf, um das Kartenfach auszuwerfen.

Entferne das SIM-Kartenfach vom iPhone.

Schalte dein iPhone aus, bevor du daran arbeitest.

Drehe die beiden 6,9 mm langen Pentalobe Schrauben an der unteren Kante heraus.

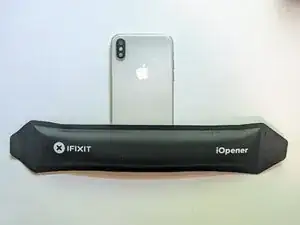

Benutze einen Haartrockner oder ein Heißluftgebläse oder bereite unseren iOpener vor. Erwärme damit die Unterkante des iPhones etwa eine Minute lang, um den Kleber darunter aufzuweichen.

Drücke den blauen Griff zum Scharnier hin, um den Öffnungsmodus einzustellen.

Setze die beiden Saugnäpfe am unteren Rand des iPhones an, einen auf der Vorder-, den anderen auf der Rückseite.

Drücke die Saugheber auf den Oberflächen fest.

Drücke den blauen Griff vom Scharnier weg in die Stellung für den Öffnungsmodus.

Drehe den Griff im Uhrzeigersinn, bis du merkst, dass sich die Saugheber dehnen.

Warte eine Minute, damit sich der Kleber allmählich ablösen kann und sich das Display unten löst.

Wenn der Spalt groß genug ist, dann setze ein Plektrum an der Unterkante ein.

Überspringe die nächsten zwei Schritte .

Wenn du einen einzelnen Saugheber benutzt, dann setze ihn am unteren Rand des iPhone auf, wobei du den gebogenen Teil vermeiden musst.

Ziehe fest und gleichmäßig am Saugheber und erzeuge dadurch einen kleinen Spalt zwischen Frontscheibe und Rückgehäuse.

Setze ein Plektrum in den Spalt ein.

Schiebe das Plektrum um die linke untere Ecke und am linken Rand des iPhone hoch, zerschneide damit den Kleber, der das Display festhält.

Setze da Plektrum wieder an der Unterkante des iPhone ein und schiebe es die rechte Seite hoch, um den Kleber darunter aufzutrennen.

Schiebe das Plektrum um die obere Ecke des Displays herum und ziehe gleichzeitig vorsichtig das Display mit wackelnden Bewegungen herunter in Richtung des Lightninganschlusses.

Ziehe an der kleinen Noppe am Saugheber, um ihn vom Display zu entfernen.

Öffne das iPhone, indem du das Display von der linken Seite her hochklappst, wie die Seite eines Buches.

Lehne das Display gegen einen Gegenstand, damit es abgestützt ist, wenn du daran arbeitest.

Entferne fünf Y000 Schrauben, welche die Halterung des Verbinders des Logic Board befestigen:

Drei 1,1 mm Schrauben

Eine 3,1 mm Schraube

Eine 3,7 mm Schraube

Entferne die Halterung.

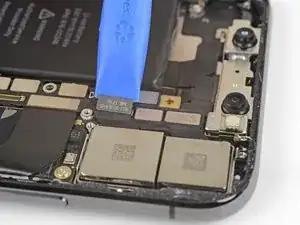

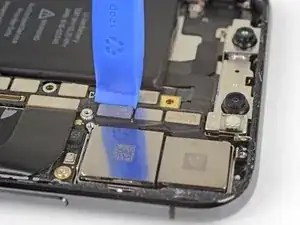

Hebele den Akkustecker mit einem sauberen Fingernagel oder einem Spudger aus seinem Sockel auf dem Logic Board.

Biege den Stecker etwas weg vom Logic Board, damit er nicht versehentlich einen Kontakt zum Sockel herstellen kann. Dadurch würde das iPhone während der Reparatur mit Strom versorgt werden.

Löse den Verbinder der Sensoreinheit des Frontpanels mit der Spudgerspitze oder dem Fingernagel.

Löse den Verbinder des Kabels zum OLED Panel mit der Spudgerspitze oder dem Fingernagel.

Hebele den Verbinder des Touchscreen Kabels mit der Spudgerspitze aus seinem Sockel.

Hebe das Kabel vorsichtig an, bis es sich ablöst.

Entferne die Displayeinheit.

Entferne die sieben Schrauben, die die Halterung unterhalb der Taptic Engine und dem Lautsprecher befestigen:

Zwei 1,9 mm Y000 Schrauben

Eine 1,2 mm Y000 Schraube

Eine 1,6 mm Y000 Schraube

Eine 2,4 mm Kreuzschlitzschraube

Eine 1,7 mm Kreuzschlitzschraube

Eine 1,5 mm Kreuzschlitzschraube

Hebe nun die Halterung von der Ecke, welche der Batterie am nächsten ist an. Versuche nicht, sie vollständig zu entfernen, da sie weiterhin mit einem kleinen Flex-Kabel verbunden ist.

Halte die Halterung so, dass sie dich nicht stört, und benutze die Spudgerspitze, um das darunterliegende Flex-Kabel mit einer Hebelbewegung zu lösen.

Entferne die Halterung.

Entferne die 2,1 mm Y000-Schraube, welche die Abdeckung des Lautsprecherverbinders befestigt.

Entferne die Abdeckung des Lautsprecherverbinders.

Benutze die Spudgerspitze, um den Lautsprecherverbinder hochzuheben und zu trennen.

Setze einen Spudger unter die Oberkante des Lautsprechers in der Nähe vom Rand des iPhone Gehäuses.

Hebele vorsichtig nach oben und hebe die Oberkante des Lautsprechers an.

Greife den Lautsprecher an den Seitenkanten an und rücke ihn etwas hin und her. Dadurch löst sich die Klebeverbindung zur Unterkante des iPhones.

Ziehe den Lautsprecher von der Unterkante des iPhones weg, bis sich die Klebedichtung löst.

Entferne den Lautsprecher.

Entferne die 2,3 mm Kreuzschlitzschraube, welche die Taptic Engine festhält.

Löse das Flexkabel der Taptic Engine, indem du es mit dem Spudger gerade aus seinem Sockel hochhebelst.

Entferne die Taptic Engine.

Jedes Stück Klebeband hat eine schwarze Zuglasche am Ende, die an der Seitenkante des Akkus leicht angeklebt ist.

Löse die erste Klebezuglasche von der Unterkante des Akkus ab.

Wiederhole den vorigen Schritt, um auch die beiden restlichen beiden Klebezuglaschen von der Unterkante des Akkus zu lösen.

Um deine Chancen zu verbessern:

Drücke den Akku nicht nach unten. Halte das iPhone an den Seiten fest.

Halte die Klebestreifen flach und faltenfrei während du ziehst.

Ziehe sehr langsam und lasse dem Klebestreifen Zeit, sich zu lösen. Der Streifen braucht 15 bis 30 Sekunden bis er sich löst.

Ziehe in einem flachen Winkel, so dass der Streifen sich nicht an der Unterkante des Akkus verhakt.

Wenn ein Streifen unter dem Akku reißt und nicht hervor geholt werden kann, dann fahre mit den anderen Streifen fort und folge dann den zusätzlichen nachfolgenden Schritten.

Fasse eine der äußeren Zuglaschen des Akkus an und ziehe sie langsam vom Akku weg in Richtung Unterkante des iPhones.

Ziehe gleichmäßig und halte die Spannung auf dem Streifen konstant, bis er zwischen Akku und Rückgehäuse hervorrutscht.

Wiederhole den vorherigen Schritt und entferne den Klebestreifen auf der gegenüberliegenden Seite. Der mittlere Streifen kommt als letztes dran.

Entferne den mittleren Streifen, achte dabei darauf, dass er nicht am Flexkabel des Lautsprechers hängen bleibt.

Löse die Zuglasche am letzten Klebestreifen an der Oberkante der oberen Akkuzelle ab.

Ziehe den letzten Klebestreifen heraus und entferne ihn.

Wenn alle vier Klebestreifen erfolgreich und vollständig entfernt worden sind, kannst du den nächsten Schritt überspringen.

Lasse den Alkohol etwa eine Minute lang wirken, damit der Klebestreifen geschwächt wird. Hebe dann den Akku mit dem flachen Ende des Spudgers vorsichtig hoch.

Wenn einer der Streifen gerissen ist und der Akku noch im Rückgehäuse festklebt, dann bereite einen iOpener vor oder benutze einen Haartrockner, um das Gehäuse direkt hinter dem Akku zu erwärmen.

Drehe das iPhone herum und ziehe einen starken Faden (etwa Zahnseide oder eine dünne Gitarrensaite) unter dem Akku ein.

Schlinge die Enden des Fadens um ein Tuch (oder ziehe Handschuhe an), um deine Finger zu schützen.

Ziehe den Faden in einer sägenden Bewegung unter dem Akku hin und her, um die Klebeverbindung aufzuschneiden. Das kann etwas dauern, da sich der Kleber nur langsam verformen lässt, aber mit etwas Geduld wird er frei kommen. Verforme oder beschädige nicht den Akku!

Fasse den Akku an der Unterkante an und entferne den Akku vom iPhone.

Klebe den Akku fest, löse den Stecker wieder ab und fahre mit dem Zusammenbau fort.

Benutze das flache Ende des Spudgers, um die drei Kabel der Frontkameraeinheit zu trennen:

Der Punktprojektor.

Die Frontkamera.

Der Infrarot- Sensor.

Benutze die Spitze eines Spudgers, starte bei dem Stecker und schiebe den Spudger zwischen dem Kabel des Infrarot- Sensors und dem Gehäuse durch, um das Kabel vom Gehäuse zu trennen.

Wiederhole dies beim Frontkamerakabel.

Verwende Hitze, um den Kleber der Frontkameraeinheit zu lösen.

Entferne die Frontkameraeinheit.

Trenne folgende Stecker ab:

WiFi Antenne

Weitwinkelkamera

Einschalttaste/Blitz/Mikrofon

Telekamera

Dickanschluss

Tasten/Drahtloses Laden

Mobilantenne

Trenne den Stecker am Kabel zur WiFi-Antenne ab.

Trenne den Stecker am Kabel zur Weitwinkelkamera ab.

Trenne den Stecker am Kabel zur Einschalttaste/Blitz/Mikrofon ab.

Trenne den Stecker am Kabel zur Telekamera ab.

Trenne den Stecker am Flachbandkabel zum Dock ab.

Biege das Kabel rechtwinklig nach oben, damit der Weg für das Logic Board frei wird.

Trenne den Stecker am Kabel zu den Tasten/drahtlosen Laden ab.

Trenne den Stecker am Kabel zur Mobilantenne ab.

Biege das Kabel aus dem Weg.

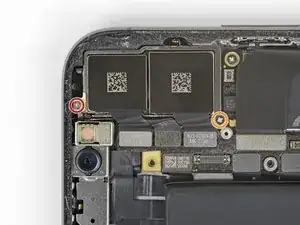

Entferne die beiden Kreuzschlitzschrauben, mit denen er befestigt ist:

Eine 2,7 mm Schraube

Eine 2,1 mm Schraube

Entferne die 2,0 mm Erdungsschraube

Entferne den Erdungsöse

Beim Auswerfen der SIM-Karte kommt ein Stift aus dem Rahmen heraus, der den Auswurfhebel für den Schlitten der SIM-Karte betätigt. Dieser Stift muss erst wieder eingedrückt werden, damit er nicht den Ausbau des Logic Boards behindert.

Schiebe den Auswurfhebel für die SIM-Karte mit einer spitzen Pinzette zur Seite des Gehäuses hin.

Wenn du fertig bist, sollte der Hebel wie im Bild gezeigt aussehen. Der Stift kann den Ausbau des Logic Boards nicht mehr behindern.

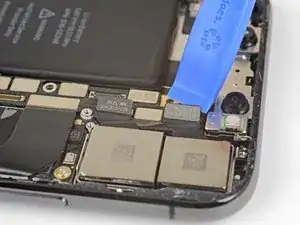

Die Baugruppe des Logic Boards ist mit zwei Pfosten befestigt, die durch das untere Board führen und am oberen Board befestigt sind. Um alles zu entfernen, musst du es gleichmäßig nach oben heben und aus den Abstandshaltern lösen.

Entferne die beiden Kreuzschlitzschrauben, mit denen die Kamerahalterung befestigt ist:

Eine 2,3 mm Schraube

Eine 2,0 mm Schraube

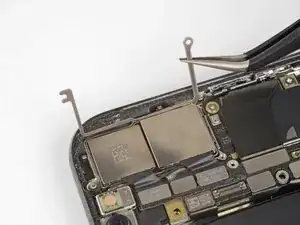

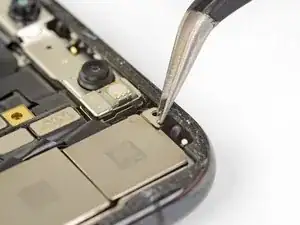

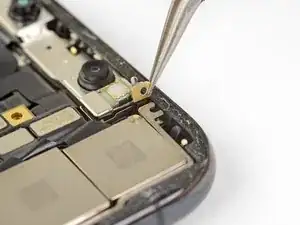

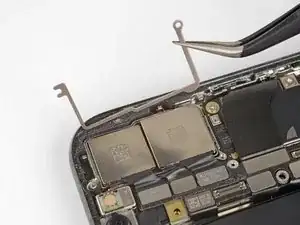

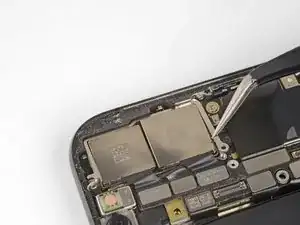

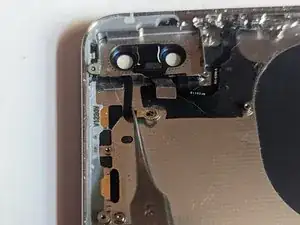

Biege mit einer Pinzette behutsam die kleine metallene Erdungsklammer aus dem Weg. Ziehe sie nicht nach oben, da sie mit einem empfindlichen Flachbandkabel verbunden ist.

Hebe die Kamerahalterung an der Kante nahe am Akku hoch und entferne sie.

Heble mit dem Fingernagel oder einem Plastiköffnungswerkzeug die beiden Kamerastecker gerade nach oben und löse sie aus ihren Anschlüssen.

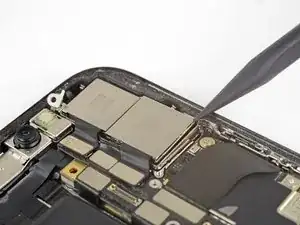

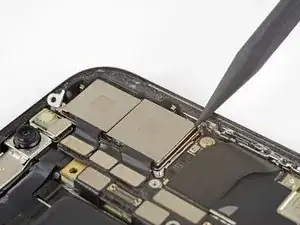

Drücke die Spudgerspitze in die kleine Einkerbung in der unteren rechten Ecke des Kameramoduls.

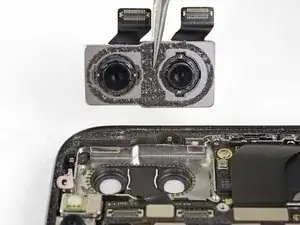

Heble behutsam nach oben und hebe die Kamera aus dem iPhone heraus.

Entferne das Rückkameramodul.

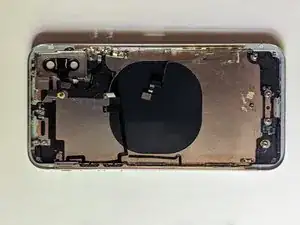

Entferne die 1,2 mm Y000 Schraube, mit der das Kabel der Mobilantenne am Displayhalter befestigt ist.

Biege das Kabel vom Gehäuserand weg, um an die Schrauben heranzukommen, mit denen der Displayhalter seitlich am Gehäuse befestigt ist.

Entferne die drei 1,5 mm Kreuzschlitzschrauben, mit denen der Displayhalter befestigt ist.

Entferne den Displayhalter.

Entferne die 2,3 mm Abstandsschraube, mit der die Öffnung für den Druckausgleich befestigt ist.

Entferne die Öffnung für den Druckausgleich.

Entferne die beiden 2,6 mm Abstandsschrauben, mit denen der Lightning-Anschluss an der Geräterückseite befestigt ist.

Entferne die beiden 2,9 mm Kreuzschlitzschrauben, mit denen der Ladeanschluss unten am Gerät befestigt ist.

Das Flachbandkabel ist mit dem Gehäuse verklebt und der Kleber soll aufgeweicht werden. Erwärme ihn mit einem Heißluftgebläse oder einem Haartrockner oder lege einen heißen iOpener auf die Gehäuserückseite.

Löse das Flachbandkabel zum Dock mit einem Spudger ab.

Löse den Dockanschluss weiter ab.

Entferne den Dockanschluss.

Erwärme das Kabel zum Aufweichen des Klebers mit einem Heißluftgebläse oder einem Haartrockner. Du kannst auch einen erwärmten iOpener auf die Rückseite des Gehäuses legen.

Löse das Kabel mit einem Spudger ab.

Entferne das Verbindungskabel.

Ziehe das Ende des Dock-Anschlusses hoch, um an die Einschalttaste und die Displayklammern heranzukommen.

Biege den Dock-Anschluss nach oben aus dem Weg.

Entferne die beiden Schrauben, mit denen die Displayklammer befestigt ist:

Eine 2,1 mm Kreuzschlitzschraube.

Eine 1,9-mm-Kreuzschlitzschraube.

Entferne die Displayklammer.

Entferne die letzte 2,0 mm Kreuzschlitzschraube von der Einschalttaste.

Löse das Flachbandkabel vom Rahmen ab.

Heble den Blitz und das Mikrofon mit einem Spudger heraus.

Entferne die Einheit.

Entferne die 1,4 mm Kreuzschlitzschraube von der Erdungslasche.

Entferne die Erdungslasche.

Entferne die sechs Schrauben, mit denen die Tasten befestigt sind:

Zwei 1,4 mm Kreuzschlitzschrauben

Zwei 1,9 mm Kreuzschlitzschrauben

Eine 2,4 mm Kreuzschlitzschraube

Eine 1, 7 mm Kreuzschlitzschraube

Hole die Stummtaste aus der Seitenkante heraus.

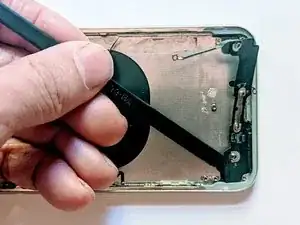

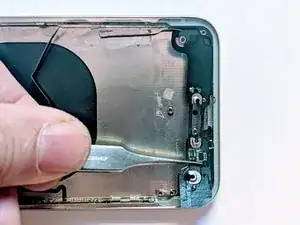

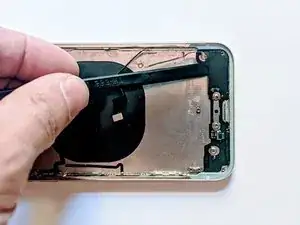

Löse das Flachbandkabel mit einem Spudger vom Gehäuseboden ab.

Löse das Tastenkabel ab.

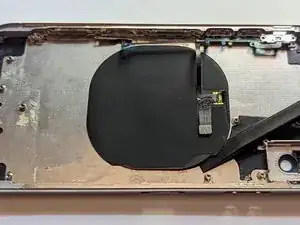

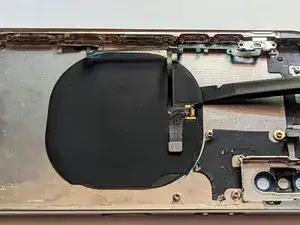

Halte das Kabel mit einer Pinzette fest und schiebe gleichzeitig einen Spudger zwischen das Gehäuse und das Kabel.

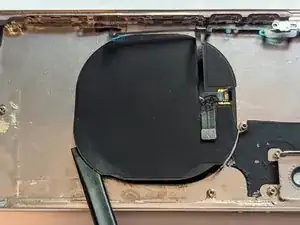

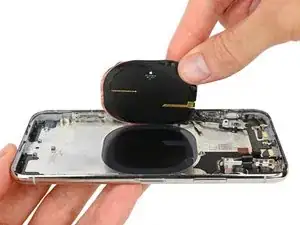

Ziehe die Drahtlos-Ladespule ab.

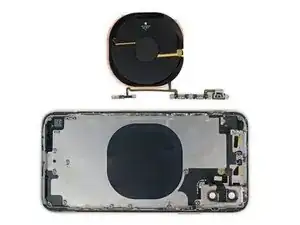

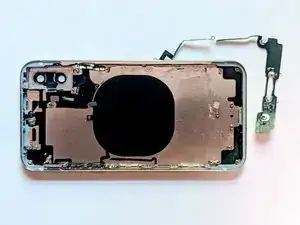

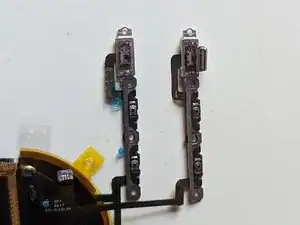

Entferne die Einheit.

Entferne die 1,4 mm Kreuzschlitzschraube, mit der die erste Erdungsöse befestigt ist.

Entferne die Erdungsöse.

Entferne vier 1,5 mm Kreuzschlitzschrauben.

Entferne zwei 1,5 mm Y000-Schrauben.

Entferne die beiden Erdungsösen.

Erwärme die Gehäuserückseite mit einem iOpener oder erwärme die WiFi-Antenne mit einem Haartrockner oder einem Heißluftgebläse.

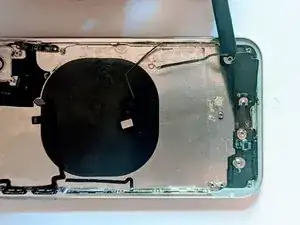

Löse die WiFi-Antenne mit einem Spudger vom Gehäuse ab.

Entferne die WiFi-Antenne.

Entferne die 2,3 mm Kreuzschlitzschraube, mit der die Antenne am rückseitigen Kamerarahmen befestigt ist.

Entferne die 1,5 mm Kreuzschlitzschraube, mit der die Antenne am Gehäuse befestigt ist.

Hebe das Kabel vom Pfosten auf der Rückseite des Gehäuses ab.

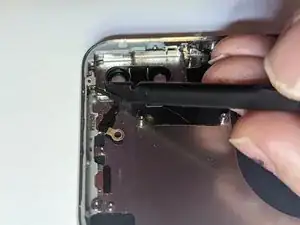

Löse das Kabel mit dem Spudger von der Fassung der Rückkamera ab.

Entferne die Bluetooth-Antenne.

Entferne die vier 1,5-mm-Kreuzschlitzschrauben, mit denen die beiden linken Bildschirmhalteklammern befestigt sind.

Entferne die beiden Halteklammern.

Klappe den Schalter nach links.

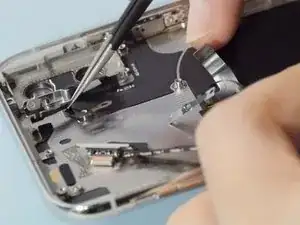

Fasse den oberen Arm des Schalters mit einer feinen Pinzette und schiebe ihn nach unten, um die Halterung zu entfernen.

Hebe das Ende an und schiebe es auf der anderen Seite heraus.

Klappe die Federklemme um 90 Grad nach oben.

Fasse ein Ende der Federklemme mit einer Pinzette.

Ziehe kräftig am Ende des Clips, bis er sich von der Taste löst.

Schwenke den Clip leicht aus der Taste heraus.

Schiebe den Clip in die entgegengesetzte Richtung zurück, um das andere Ende freizugeben.

Entferne die Federklemme.

Wiederhole den Vorgang für die Tasten "Lauter" und "Leiser".

Hebe die rechte Seite des Halters um etwa 20 Grad an.

Ziehe die Halterung gerade von der Taste weg.

Wiederhole den Vorgang.

Wenn du die Taste von außen nicht erreichen kannst, drücke die Pins von innen heraus.

Entferne die Taste.

Wiederhole den Vorgang für die restlichen Tasten.

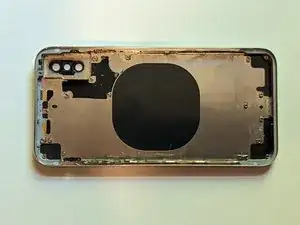

Aus dem Gehäuse wurden alle Teile entfernt. Du kannst diese nun in ein neues Gehäuse einbauen.
