Einleitung
Der Lightning (Dock) -Anschluss ist die wichtigste Verbindung zwischen dem Ladeanschluss und dem Logic Board. Wahrscheinlich ist es der Anschluss, der am häufigsten beschädigt wird, da er sehr oft zum Laden und für Datenverbindungen genutzt wird.
Der Austausch des Dock -Anschlusses kann möglicherweise Probleme mit dem Laden, der Verbindung mit Computern, dem Nichterkennen von Geräten oder mit dem Sound lösen.
-
-
Setze ein SIM-Karten-Auswurfwerkzeug oder eine Büroklammer in das kleine Loch im SIM-Kartenfach ein. Es befindet sich bei der Seitentaste auf der Kante des iPhones.
-
Drücke fest drauf, um das Kartenfach auszuwerfen.
-
-
-
Schalte dein iPhone aus, bevor du daran arbeitest.
-
Drehe die beiden 6,9 mm langen Pentalobe Schrauben an der unteren Kante heraus.
-
-
-
Drücke den blauen Griff zum Scharnier hin, um den Öffnungsmodus einzustellen.
-
Setze die beiden Saugnäpfe am unteren Rand des iPhones an, einen auf der Vorder-, den anderen auf der Rückseite.
-
Drücke die Saugheber auf den Oberflächen fest.
-
-
-
Drücke den blauen Griff vom Scharnier weg in die Stellung für den Öffnungsmodus.
-
Drehe den Griff im Uhrzeigersinn, bis du merkst, dass sich die Saugheber dehnen.
-
Warte eine Minute, damit sich der Kleber allmählich ablösen kann und sich das Display unten löst.
-
Wenn der Spalt groß genug ist, dann setze ein Plektrum an der Unterkante ein.
-
Überspringe die nächsten zwei Schritte .
-
-
-
Wenn du einen einzelnen Saugheber benutzt, dann setze ihn am unteren Rand des iPhone auf, wobei du den gebogenen Teil vermeiden musst.
-
-
-
Ziehe fest und gleichmäßig am Saugheber und erzeuge dadurch einen kleinen Spalt zwischen Frontscheibe und Rückgehäuse.
-
Setze ein Plektrum in den Spalt ein.
-
-
-
Schiebe das Plektrum um die linke untere Ecke und am linken Rand des iPhone hoch, zerschneide damit den Kleber, der das Display festhält.
-
-
-
Setze da Plektrum wieder an der Unterkante des iPhone ein und schiebe es die rechte Seite hoch, um den Kleber darunter aufzutrennen.
-
-
-
Schiebe das Plektrum um die obere Ecke des Displays herum und ziehe gleichzeitig vorsichtig das Display mit wackelnden Bewegungen herunter in Richtung des Lightninganschlusses.
-
-
-
Öffne das iPhone, indem du das Display von der linken Seite her hochklappst, wie die Seite eines Buches.
-
Lehne das Display gegen einen Gegenstand, damit es abgestützt ist, wenn du daran arbeitest.
-
-
-
Entferne fünf Y000 Schrauben, welche die Halterung des Verbinders des Logic Board befestigen:
-
Drei 1,1 mm Schrauben
-
Eine 3,1 mm Schraube
-
Eine 3,7 mm Schraube
-
-
-
Hebele den Akkustecker mit einem sauberen Fingernagel oder einem Spudger aus seinem Sockel auf dem Logic Board.
-
Biege den Stecker etwas weg vom Logic Board, damit er nicht versehentlich einen Kontakt zum Sockel herstellen kann. Dadurch würde das iPhone während der Reparatur mit Strom versorgt werden.
-
-
-
Löse den Verbinder der Sensoreinheit des Frontpanels mit der Spudgerspitze oder dem Fingernagel.
-
-
-
Entferne die sieben Schrauben, die die Halterung unterhalb der Taptic Engine und dem Lautsprecher befestigen:
-
Zwei 1,9 mm Y000 Schrauben
-
Eine 1,2 mm Y000 Schraube
-
Eine 1,6 mm Y000 Schraube
-
Eine 2,4 mm Kreuzschlitzschraube
-
Eine 1,7 mm Kreuzschlitzschraube
-
Eine 1,5 mm Kreuzschlitzschraube
-
-
-
Hebe nun die Halterung von der Ecke, welche der Batterie am nächsten ist an. Versuche nicht, sie vollständig zu entfernen, da sie weiterhin mit einem kleinen Flex-Kabel verbunden ist.
-
-
-
Halte die Halterung so, dass sie dich nicht stört, und benutze die Spudgerspitze, um das darunterliegende Flex-Kabel mit einer Hebelbewegung zu lösen.
-
-
-
Entferne die 2,1 mm Y000-Schraube, welche die Abdeckung des Lautsprecherverbinders befestigt.
-
-
-
Setze einen Spudger unter die Oberkante des Lautsprechers in der Nähe vom Rand des iPhone Gehäuses.
-
Hebele vorsichtig nach oben und hebe die Oberkante des Lautsprechers an.
-
-
-
Greife den Lautsprecher an den Seitenkanten an und rücke ihn etwas hin und her. Dadurch löst sich die Klebeverbindung zur Unterkante des iPhones.
-
Ziehe den Lautsprecher von der Unterkante des iPhones weg, bis sich die Klebedichtung löst.
-
-
-
Löse das Flexkabel der Taptic Engine, indem du es mit dem Spudger gerade aus seinem Sockel hochhebelst.
-
-
-
Jedes Stück Klebeband hat eine schwarze Zuglasche am Ende, die an der Seitenkante des Akkus leicht angeklebt ist.
-
-
-
Wiederhole den vorigen Schritt, um auch die beiden restlichen beiden Klebezuglaschen von der Unterkante des Akkus zu lösen.
-
-
-
Um deine Chancen zu verbessern:
-
Drücke den Akku nicht nach unten. Halte das iPhone an den Seiten fest.
-
Halte die Klebestreifen flach und faltenfrei während du ziehst.
-
Ziehe sehr langsam und lasse dem Klebestreifen Zeit, sich zu lösen. Der Streifen braucht 15 bis 30 Sekunden bis er sich löst.
-
Ziehe in einem flachen Winkel, so dass der Streifen sich nicht an der Unterkante des Akkus verhakt.
-
Wenn ein Streifen unter dem Akku reißt und nicht hervor geholt werden kann, dann fahre mit den anderen Streifen fort und folge dann den zusätzlichen nachfolgenden Schritten.
-
-
-
Fasse eine der äußeren Zuglaschen des Akkus an und ziehe sie langsam vom Akku weg in Richtung Unterkante des iPhones.
-
Ziehe gleichmäßig und halte die Spannung auf dem Streifen konstant, bis er zwischen Akku und Rückgehäuse hervorrutscht.
-
-
-
Wiederhole den vorherigen Schritt und entferne den Klebestreifen auf der gegenüberliegenden Seite. Der mittlere Streifen kommt als letztes dran.
-
-
-
Entferne den mittleren Streifen, achte dabei darauf, dass er nicht am Flexkabel des Lautsprechers hängen bleibt.
-
-
-
Ziehe den letzten Klebestreifen heraus und entferne ihn.
-
Wenn alle vier Klebestreifen erfolgreich und vollständig entfernt worden sind, kannst du den nächsten Schritt überspringen.
-
Lasse den Alkohol etwa eine Minute lang wirken, damit der Klebestreifen geschwächt wird. Hebe dann den Akku mit dem flachen Ende des Spudgers vorsichtig hoch.
-
-
-
Wenn einer der Streifen gerissen ist und der Akku noch im Rückgehäuse festklebt, dann bereite einen iOpener vor oder benutze einen Haartrockner, um das Gehäuse direkt hinter dem Akku zu erwärmen.
-
Drehe das iPhone herum und ziehe einen starken Faden (etwa Zahnseide oder eine dünne Gitarrensaite) unter dem Akku ein.
-
Schlinge die Enden des Fadens um ein Tuch (oder ziehe Handschuhe an), um deine Finger zu schützen.
-
Ziehe den Faden in einer sägenden Bewegung unter dem Akku hin und her, um die Klebeverbindung aufzuschneiden. Das kann etwas dauern, da sich der Kleber nur langsam verformen lässt, aber mit etwas Geduld wird er frei kommen. Verforme oder beschädige nicht den Akku!
-
-
-
Fasse den Akku an der Unterkante an und entferne den Akku vom iPhone.
-
Klebe den Akku fest, löse den Stecker wieder ab und fahre mit dem Zusammenbau fort.
-
-
-
Benutze das flache Ende des Spudgers, um die drei Kabel der Frontkameraeinheit zu trennen:
-
Der Punktprojektor.
-
Die Frontkamera.
-
Der Infrarot- Sensor.
-
-
-
Benutze die Spitze eines Spudgers, starte bei dem Stecker und schiebe den Spudger zwischen dem Kabel des Infrarot- Sensors und dem Gehäuse durch, um das Kabel vom Gehäuse zu trennen.
-
Wiederhole dies beim Frontkamerakabel.
-
-
-
Trenne folgende Stecker ab:
-
WiFi Antenne
-
Weitwinkelkamera
-
Einschalttaste/Blitz/Mikrofon
-
Telekamera
-
Dickanschluss
-
Tasten/Drahtloses Laden
-
Mobilantenne
-
-
-
Trenne den Stecker am Flachbandkabel zum Dock ab.
-
Biege das Kabel rechtwinklig nach oben, damit der Weg für das Logic Board frei wird.
-
-
-
Entferne die beiden Kreuzschlitzschrauben, mit denen er befestigt ist:
-
Eine 2,7 mm Schraube
-
Eine 2,1 mm Schraube
-
Entferne die 2,0 mm Erdungsschraube
-
Entferne den Erdungsöse
-
-
-
Beim Auswerfen der SIM-Karte kommt ein Stift aus dem Rahmen heraus, der den Auswurfhebel für den Schlitten der SIM-Karte betätigt. Dieser Stift muss erst wieder eingedrückt werden, damit er nicht den Ausbau des Logic Boards behindert.
-
-
-

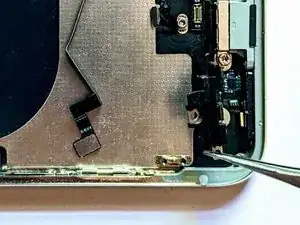

Schiebe den Auswurfhebel für die SIM-Karte mit einer spitzen Pinzette zur Seite des Gehäuses hin.
-

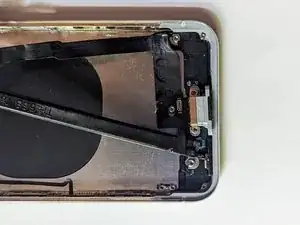

Wenn du fertig bist, sollte der Hebel wie im Bild gezeigt aussehen. Der Stift kann den Ausbau des Logic Boards nicht mehr behindern.
-
-
-
Die Baugruppe des Logic Boards ist mit zwei Pfosten befestigt, die durch das untere Board führen und am oberen Board befestigt sind. Um alles zu entfernen, musst du es gleichmäßig nach oben heben und aus den Abstandshaltern lösen.
-
-
-
Entferne die 1,2 mm Y000 Schraube, mit der das Kabel der Mobilantenne am Displayhalter befestigt ist.
-
Biege das Kabel vom Gehäuserand weg, um an die Schrauben heranzukommen, mit denen der Displayhalter seitlich am Gehäuse befestigt ist.
-
-
-
Entferne die drei 1,5 mm Kreuzschlitzschrauben, mit denen der Displayhalter befestigt ist.
-
Entferne den Displayhalter.
-
-
-

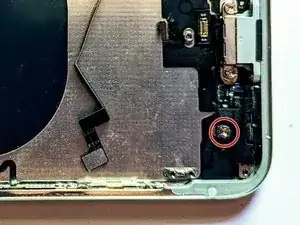

Entferne die 2,3 mm Abstandsschraube, mit der die Öffnung für den Druckausgleich befestigt ist.
-
Entferne die Öffnung für den Druckausgleich.
-
-
-

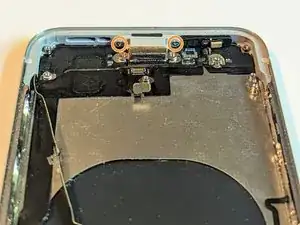

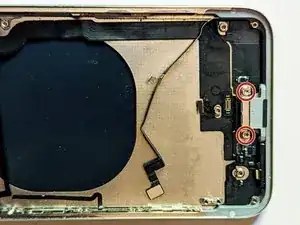

Entferne die beiden 2,6 mm Abstandsschrauben, mit denen der Lightning-Anschluss an der Geräterückseite befestigt ist.
-
Entferne die beiden 2,9 mm Kreuzschlitzschrauben, mit denen der Ladeanschluss unten am Gerät befestigt ist.
-
-
-

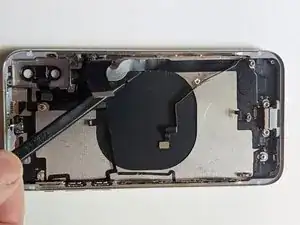

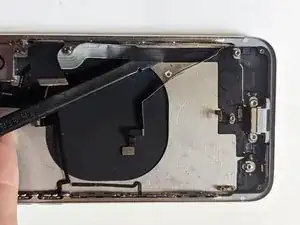

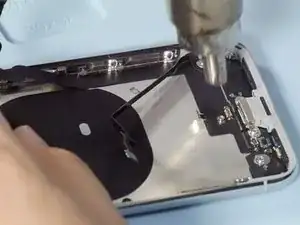

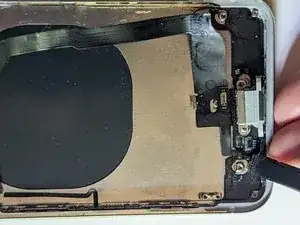

Das Flachbandkabel ist mit dem Gehäuse verklebt und der Kleber soll aufgeweicht werden. Erwärme ihn mit einem Heißluftgebläse oder einem Haartrockner oder lege einen heißen iOpener auf die Gehäuserückseite.
-

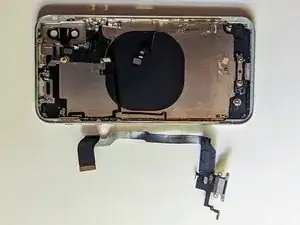

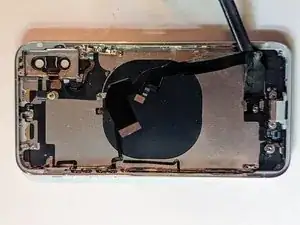

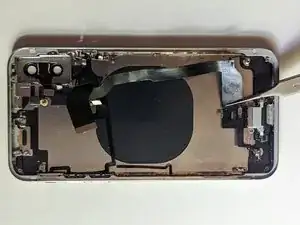

Löse das Flachbandkabel zum Dock mit einem Spudger ab.
-
Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.
