Jura Impressa J5 Teardown

Geschrieben von: igolten
Veröffentlicht: 26/04/13
  • Kommentare: 25

Jura Impressa J5 Teardown

Veröffentlicht: 26/04/13

Teardown

Einleitung

Wir haben unsere J5 seit August 2008 und ursprünglich dachte ich, dass es eine Geldverschwendung gewesen wäre und das Gerät nur kurze Zeit durchhalten würde. Nun habe ich herausgefunden, wie gut die Maschine gebaut ist. Mit meinen wachsenden Kenntnissen beim Reparieren sehe ich keinen Grund mehr, dass dieses Gerät uns nicht weiterhin mit Kaffee verwöhnen wird, bis wir unseren eigenen Star Trek Replikator besitzen.

Damit du nicht die Orientierung beim Anschauen von Bildern und Maschine verlierst, habe ich den Teardown in folgende sechs Kapitel aufgeteilt: Oberseite, Unterseite, Vorderseite, Rückseite, linke und rechte Seite.

Eines der wichtigsten Rahmenelemente geht mittendurch und teilt die Maschine sehr effektiv in eine linke und einen rechten Hälfte.

EinTeardown ist keine komplette Reparaturanleitung. Ich zeige nur, was ich ausgeknobelt habe. Ich hoffe, dass du ihn verwenden kannst, um dir selbst beim Reinigen, Reparieren und Anpassen zu helfen.

Lies bitte zuerst die Bedienungsanleitung, bevor du anfängst mit Hilfe dieses Teardowns deine Maschine zu zerlegen.

  1. qhofBXW6NcXLYo6M
    qhofBXW6NcXLYo6M
    ne15jlDSdSchw1lX
    ItUZp5O5MGSmnW3K

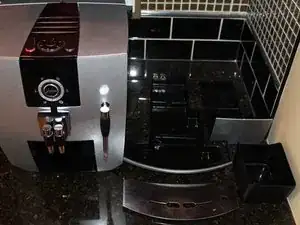

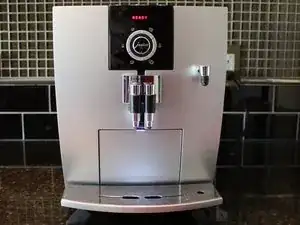

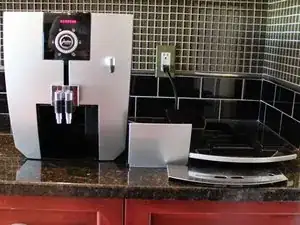

    • VORDERSEITE

    • Ich beginne mit einigen Bildern, so dass du vergleichen kannst und sehen, ob du die gleiche J5 hast, oder ein anderes Modell.

    • Wie anfangs beschrieben teile ich die Beschreibung in sechs Kapitel auf: Oberseite, Unterseite, Vorderseite, Rückseite, linke und rechte Seite.

  2. RxiYnoTGKnThsWYh
    RxiYnoTGKnThsWYh
    rtu5SBhZxXAQ2hBV
    VFXWcENfmO2FyTnY

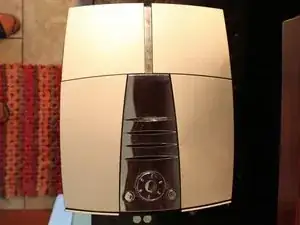

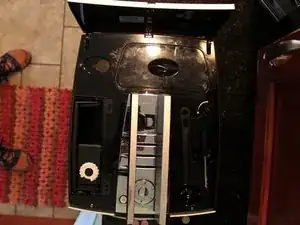

    • OBERSEITE

    • Von oben siehst du die beiden geschlossenen Seitenklappen.

    • Die hintere obere Abdeckung ist abgenommen.

    • Alle Klappen sind geöffnet.

  3. hkej6Xar5XUTUBx4
    hkej6Xar5XUTUBx4
    deFbIg3A6OpEggek

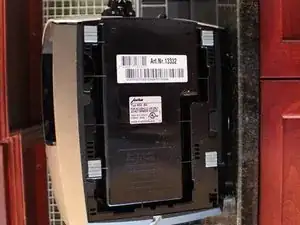

    • UNTERSEITE

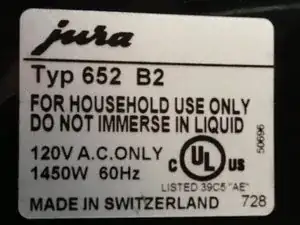

    • Auf der Unterseite befindet sich der Herstelleraufkleber.

  4. GfvcrI3hme2P4rth
    GfvcrI3hme2P4rth
    4ARMtIJWZEytfajA

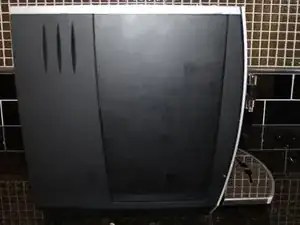

    • LINKE SEITE

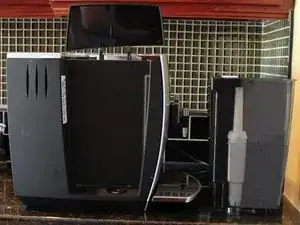

    • Ein Blick auf die linke Seite mit dem Wassertank. Mein Gerät ist schwarz mit silbernen Applikationen, es gibt aber auch ein weiß/silbernes Modell.

    • Das zweite Bild zeigt die linke Seitenabdeckung angehoben und den Wassertank (rechts) entfernt; im Innern kannst du den Wasserfilter (das weiße senkrechte Kunstoffteil) sehen.

  5. 5G4a4RiDeYCCsXhZ

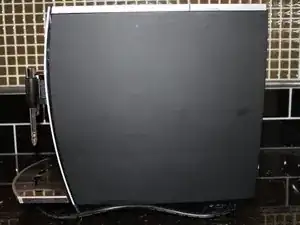

    • RECHTE SEITE

    • Die rechte Seite. Du erkennst die Frontseite und das Netzkabel.

  6. GTjCuXV6XwOEI1JP

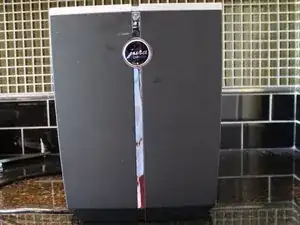

    • RÜCKSEITE

  7. 6hj2mf4hOCPf4LnO
    6hj2mf4hOCPf4LnO
    JOUk5g4irwQyJarV

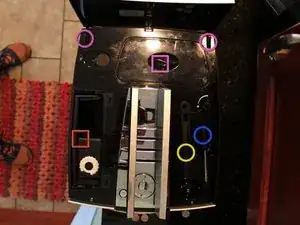

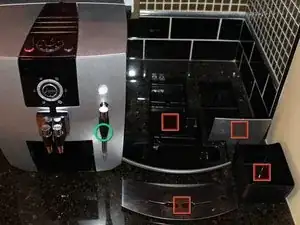

    • Wir fangen das Zerlegen an

    • Es empfiehlt sich, das Ganze auf einem alten Trockentuch oder Ähnlichem durchzuführen. Das schützt die Kaffeemaschine und den Arbeitstisch, außerdem fällt allerlei Kaffeemehl aus den Tiefen der J5 heraus

    • Entferne alle vier Teile der Schublade, im ersten Foto rot markiert und alle Teile des Aufschäumers, grün markiert. Eventuell gibt es noch einen zweites Teil am Aufschäumer, im zweiten Bild blau markiert.

    • Entferne den Wasserbehälter (im zweiten Bild rot markiert), den Messlöffel für gemahlenen Kaffe (gelb), den Deckel vom Kaffeebehälter (pinkes Rechteck) und alle Kaffeebohnen aus dem Trichter. (Du kannst dazu die Maschine vorsichtig umdrehen, nachdem alle losen Teile weg sind).

    • Wenn du willst, kannst du die obere hintere Abdeckung abnehmen, indem du ihre Scharnierrasten vorsichtig wackelnd herausziehst, wenn die Klappe offen steht. (pinke Kreise). Durch leichten seitlichen Druck sollten sich die Scharniere ausrasten lassen. Löse auch die Schraube am Bohnenbehälter, dann lässt sich auch das Gitter vorsichtig ablösen.

    • Du kannst die Fotos anklicken, um sie größer zu sehen.

  8. H1dAoZHllj6KEZsK
    H1dAoZHllj6KEZsK
    bZBhOuJLeDjpZHRi
    oBAMNPucntKJHDbQ

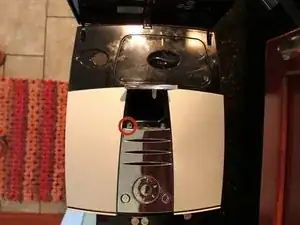

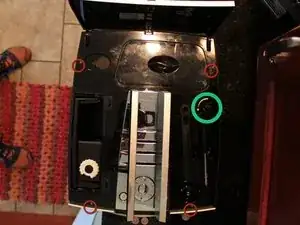

    • Um die Oberseite abzunehmen, musst du die fünf rot markierten Schrauben ausdrehen. Je eine befindet sich unter der linken und rechten oberen Abdeckung, zwei unter der hinteren oberen Abdeckung und eine unter der oberen Klappe für Kaffeemehl nahe dem Wasserbehälter. (Die andere befestigt das obere verchromte Kunstoffteil).

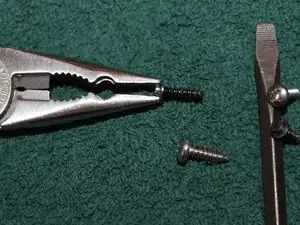

    • Die originalen schwarzen Ovalkopfschrauben sind schwer herauszudrehen, ich habe dazu eine Spitzzange benutzt. Sie sehen aus wie Nieten, sind aber keine!

    • Es gibt aber ein spezielles Bit für diese Schrauben, z.B bei iFixit, bei Ersatzteilhändlern oder im Internet.

    • Ich habe die Schrauben weggeworfen und durch Kreuzschlitzschrauben ersetzt. Auf dem Foto sehen sie deswegen silberfarben aus und nicht schwarz. Der Hersteller will uns wohl von Demontagen abschrecken!

    • Beachte: Beim Zusammenbau musst du den Einsteller für den Mahlgrad wieder an die richtige Position einsetzen. Er sollte passen, wenn du ihn wie vorher einsetzt, außer du hast die Achse versehentlich verdreht.

    • Es ist empfehlenswert, davon ein Makrofoto zu schießen. Wenn dein Blitz zu grell ist, dann verdecke ihn beim Fotografieren zu 3/4tel mit dem Finger.

  9. PMHbot4DwAjIcsFN

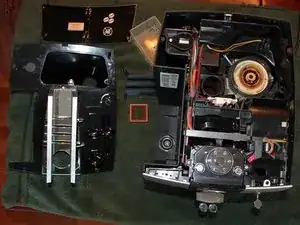

    • Hier sehen wir von oben in die Maschine. Die obere Abdeckung inklusive des oberen hinteren Deckels und des Bohnengitters liegt links daneben.

    • Ich habe das Bohnengitter mit einem roten Quadrat markiert.

  10. o2Oj5CMuHC5KZP3t
    o2Oj5CMuHC5KZP3t
    BUGd1LqKQIHOAAHq
    6CpGrWIgTiYThODt

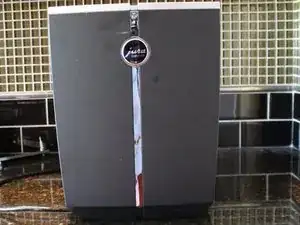

    • Dieser Schritt kann vor oder nach dem Abnehmen der oberen Abdeckung durchgeführt werden.

    • Vorsicht: das Teil bricht leicht. ( Bei mir sind die Rasten abgebrochen, ich musste es deswegen mit Klebeband befestigen).

    • Nimm ein Stück Klebeband (Malerband) und forme daraus einen T-förmigen Griff. Klebeband ihn auf das runde Jura Markenzeichen auf der Rückseite auf. Es geht vielleicht auch mit einem Stück Gummi, vielleicht kannst du auch mit sauberen Fingern genügend Reibungskräfte aufbringen.

    • Drücke vorsichtig darauf und drehe das Markenzeichen etwa 1/10tel Umdrehung nach links. Wenn du merkst, dass es freigekommen ist, ziehe es vorsichtig Hg draus. Es wird von kleinen Rasten festgehalten.

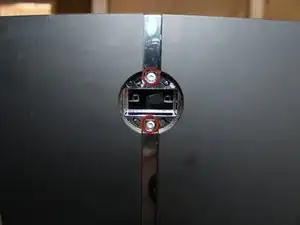

    • Hinter dem Markenzeichen findest du zwei Torx T15 Schrauben, rot markiert im zweiten Bild. Drehe sie heraus.

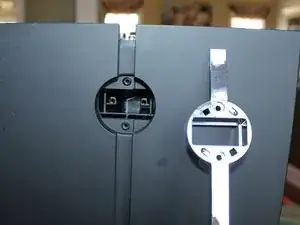

    • Nun kannst du mit leicht rütteltenden Bewegungen das verchromte senkrechte Plastikteil auf der Rückseite ablösen. Ziehe es heraus und lege es zur Seite.

    The down motion is un-necessary if you simply open the bean container lid the center chrome badge strip upper hooks will be free after the 2-15T torx screws are removed. Otherwise you will inadvertently break the two upward pointing j hooks on the top of the chrome center strip that hold to the lip of the CLOSE bean reservoir flip top. I too broke these and realized my error and returned to see if I had missed this detail! Tape for me as well!

    JC Gidley -

    Thank you JC Gidley, removed the mention of down from the last point

    igolten -

  11. SuKrWaoOBrFatZGc
    SuKrWaoOBrFatZGc
    GYTBoeRJGxPd4w6c
    WSwcteTPagHC3dfD

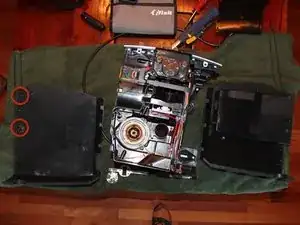

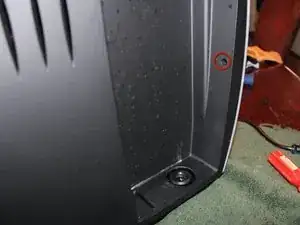

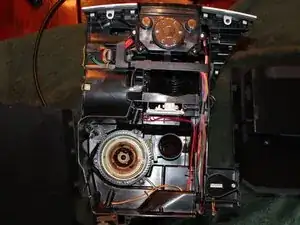

    • Entferne als Letztes die rot markierte Torx T15 Schraube. Dann kannst du die rechte und linke Seitenabdeckung abnehmen.

    • Schiebe die schwarze ( oder weiße) Seite etwa 5 mm nach hinten und entferne sie. Da die rechte Seite die linke hinten mittig überlappt musst du zuerst die rechte Seite abnehmen.

    • Schiebe dann die linke Seite nach hinten und nimm sie ab. Das ist etwas kniffliger als die rechte, da sie den Zulauf vom Wassertank umschließt.

    • Im zweiten Bild habe ich zwei der vielen Rasten, die die Seiten festhalten, rot markiert. Bei mir sind ein paar abgebrochen und ich musste sie wieder neu befestigen. Ich hatte ja keine Anleitung und wollte sie unbedingt ablösen. Da habe ich etwas falsch gemacht und erst dann gemerkt, wie das geht.

  12. eNYSoeuWp1TEy2mA
    eNYSoeuWp1TEy2mA
    uvQPa4IVwBsBxGHm

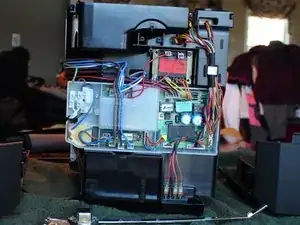

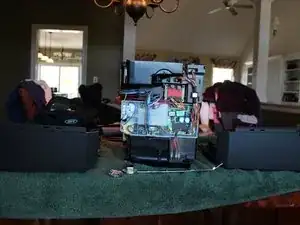

    • Innenansicht von hinten

  13. 2CNbwlJhKgjmbpsx

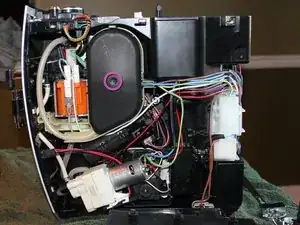

    • Innenansicht von rechts

    • Der pinke Kreis markiert den EMI Schirm für den Flux Capacitor hinter dem schwarzen Plastikteil.

    BTW, one boiler or two?

    tkorsak -

  14. DElGpqNJO2Op5DrV
    DElGpqNJO2Op5DrV
    tRAtXaqpLPHPHmpq

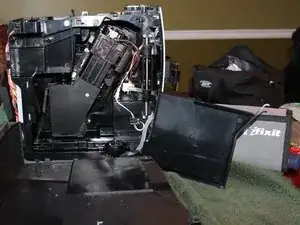

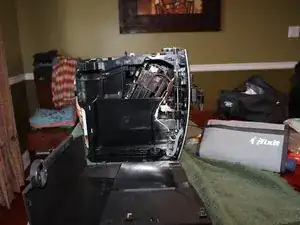

    • Innenansicht von links

    • Im zweiten Bild siehst du, dass die schwarze Kunstofftrennwand herausgenommen ist. Sie rastet leicht in kleinen Führungen ein und aus.

  15. MogToIyyuktIaKc1
    MogToIyyuktIaKc1
    JgKbpbVAixKlSqdj
    Z3jEhIFQIQWHZVuW

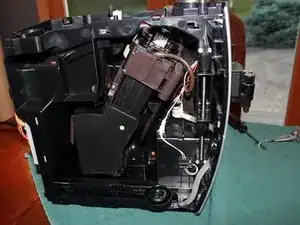

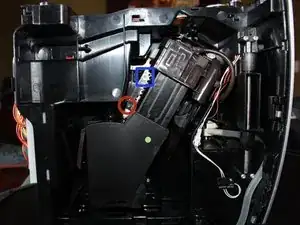

    • Brüheinheit

    • Die Brüheinheit erhält das Kaffeemehl, formt den Puck, hält ihn fest, solange das heiße Wasser durchströmt und wirft den Trester aus.

    • Hinweis: Wenn du die Brühgruppe ausbauen willst, dann solltest du die merken, wo genau der braune Teil sich auf der großen Plastikschraube befindet. Mache ein Foto oder zähle, wie viele Gewindegänge überstehen.

    • Beim Zusammenbau sollte es in der gleichen Position wie beim Ausbau sein., Sonst könnten Schäden entstehen. Einmal fiel mir ein Problem mit dem Synchronisieren auf, als ich es nicht korrekt eingesetzt hatte. Zum Glück hatte ich ein Foto und konnte die Anfangsposition richtig einstellen.

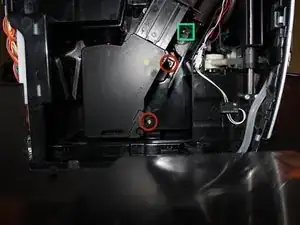

    • Entferne die drei rot markierten Torx T15 Schrauben. Die oberen beiden haben ein feines Gewinde, die untere ein grobes. Beachte, dass die blau markierte Schraube nicht herausgedreht werden muss, um die Brühgruppe zu entfernen.

    • Beachte das grün markierte unbenutzte Schraubenloch. Für die anderen brauchst du einen Schraubendreher oder Bithalter mit langem Schaft.

    Nonsense, in my opinion machine encoder counts the current position from the hard stop, found after every electric line power-up!

    tkorsak -

    or that could be true:)

    igolten -

  16. uOlXPgGqvaCfDaNS
    uOlXPgGqvaCfDaNS
    4JiEkJVZJqrF5FWU

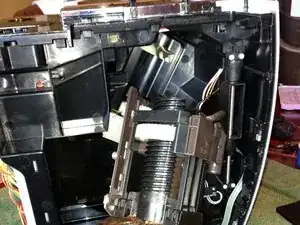

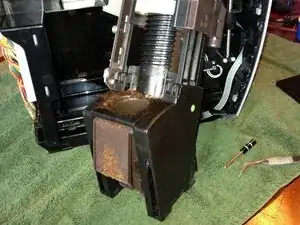

    • Ausgebaute Brüheinheit - 1

    • Die Ursache für eine solche Menge Kaffeemehl im Inneren meiner Maschine ist, dass ich versehentlich zuviel Kaffeemehl in den Schacht für gemahlenen Kaffee eingefüllt habe. Ich musste die Maschine auseinandernehmen, da sie einen Fehler während des Brühvorgangs anzeigte.

    • Der Fehler wurde durch zuviel Kaffeemehl verursacht. Reinigen löste das Problem.

  17. B3Ncwk2Rr4QGKcnM
    B3Ncwk2Rr4QGKcnM
    UJtyLjKlyrLqqZks

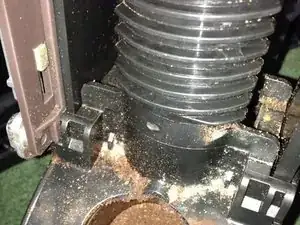

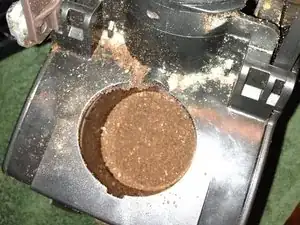

    • Ausgebaute Brüheinheit - 2

  18. LX1cqyyyhCRgx4EJ
    LX1cqyyyhCRgx4EJ
    IPJW3UQQf5Odru1w

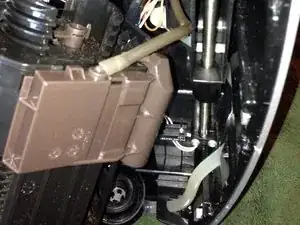

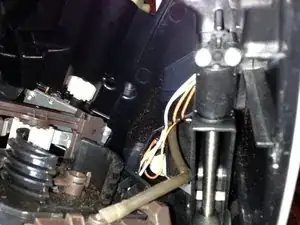

    • Ausgebaute Brüheinheit von oben

  19. KxRJCBCMI1QTumI3
    KxRJCBCMI1QTumI3
    5Dp3I1FlATQDjvKV
    PJlNPRfZEeQC1XFd

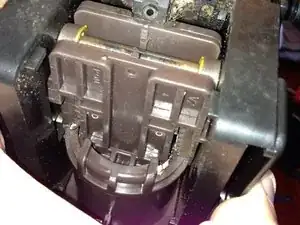

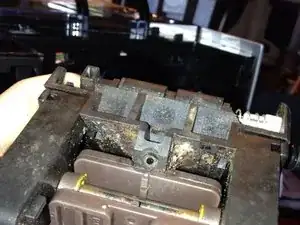

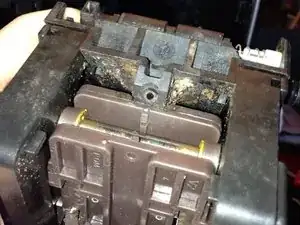

    • Ausgebaute Brüheinheit von unten

    • Im unteren Bereich der Brühgruppe wächst etwas, vielleicht Schimmel.

    • Das kommt wahrscheinlich davon, dass ich den Trester nicht regelmäßig genug ausleere.

    • Ich würde gerne das Schimmelproblem mit einer einfachen Lösung bekämpfen, z.B mit UV-Licht? Ich habe ein wenig Bleichlauge in den Tresterbehälter gegeben, aber das hat nur gestunken und nicht funktioniert. Vielleicht Essig? Jetzt leere ich den Trester täglich und reinige den Behälter. Tipp des Übersetzers: Lasse die Schublade über Nacht geöffnet.

    • Wars das...!? Ich habe dieses geliebte Familienmtglied geöffnet, repariert und gereinigt. Ich werde die Kommentare lesen, Anregungen aufgreifen und die Anleitung verbessern . Ich hoffe du findest es nützlich, danke fürs Mitlesen!

    • Wenn du noch weiter zerlegen willst, dann lies diese Anleitung.

    There is no simple way to deal with the fungus/mold/bacteria that coffee grounds attract. Routine servicing by yourself or a trained repair shop is the only way to prevent this. If only Jura would have made it easier… :(

    Christopher Cook -

Tinte & Feder

igolten

Mitglied seit: 01/09/12

402 Reputation

19 Kommentare

Thanks for posting pics. I'm dealing with an error 5 issue and looking for the thermal block/thermal website. Can you point those out in the pics? Thanks!

Andres -

Sorry to hear about your error unfortunately I don't know where that is nor have I seen that error. If had to guess i would say it would be behind that black shield shown in picture 13. If you feel up to it I would take it apart clean the unit and see if you can trace the water hosing and I would guess the thermal block would be just up stream before the water goes over the compressed coffee puck. Look for simple stuff like loose electrical connections, dirt etc. Also I have had some luck calling Capresso support.

http://www.capresso.com/contact.shtml

good luck please post what you find thank you

igolten -

I followed all the advice about cleaning out the grinding part since i could hear no beans grinding... that worked! However, it would grind beans and then no liquid would come out. I think there is something blocking the ground coffee from reaching the puck-making part. Any suggestions? By the way, awesome pics and much thanks for the time it took you to do this!

Troy

Troy -

Sorry Troy just saw your comment, (I guess I missed the email from ifixit about it?) My advice would be to remove as much as you can with it still being functional and then maybe you could see what the problem is as it runs? Our is still working great but a friend of mine, who I made this guide for originally did recently send his back to the manufacturer and for $250 (including shipping) it came back like new. I have not seen it since but I gather they replaced all the wearing parts, cleaned and inspected it. The problem he was having was an error code that he could not figure out.

igolten -

What is wrong? When I put the power on, the fuse goes

frankh -

What is wrong? When I put power on, the fuse goes

frankh -

Does anybody know anything about the logic board? Is it replaceable? My message center has locked itself in to a never ending circle which disallows the making of any coffee. I am unable to exit the de-scale portion of the decalcifying process. Any help would be appreciated.

Adele Simons -

I'm having the same issue. please keep us informed. thank you

lilyhop -

Adele sorry to hear about your trouble. I doubt the manufacturer sells those kind of parts. I assume you have tried removing power from it for a while then plugging it back it. I would recommend contacting http://www.capresso.com/contact.shtml

I have had good luck with talking to them. Also my friend sent his in for refurbishment by Capresso (~$250) and he said it came back like new:) If mine ever dies I plan on doing that. Also you could try taking it apart and looking for anything out of sorts. Good luck

igolten -

This is great info thanks. We are getting a 'system filling' message when we first turn the unit on, sometimes accompanied by an unpleasant grinding noise, and then our J5 works correctly. One post I've seen suggests that the Clearyl filter may have come open and some charcoal is lodged somewhere in the system. Do you have any experience with this? Thanks for any advice.

Rob K -

no experience but if I felt gutsy enough I would disassemble the water path and flush it out but then you might get leaks and or need to replace some of the parts. At the very least I would take off the panels look at the lines and see how difficult disassembly / reassembly might be then weigh that vs sending it to Capresso.

igolten -

OK thank you!

Rob K -

my top control knob the one which controls coffee strength and cup oz has become stiff and difficult to turn, can it be replaced or cleaned?

svseaodyssey -

The top control knob sometimes gets coffee grounds built up under it. Try removing the top off the machine as above and see if you can clean it.

stephendash -

hi there, thank you for the instructions.

i hit the steam button and nothing comes out of the steam nozzle. and ways i can clean out the steam nozzle?

thank you!

mark c -

Hi Mark,

you can try pulling it off the machine (pull straight down), then if you hold the small pointed end when turning the other end it will unscrew apart, I think there are five pieces ( outer metal sleeve, inner metal sleeve threaded at the bottom end, small metal nozzle that screws on the inner metal sleeve and then two black rubber pieces that may or may not come off for you) after you have it all apart you can soak it, scrub it and or use a needle to poke out the center of the nozzle. Or you might find just using a needle solves it. Hope this helps

igolten -

My Jura J5 is 14 years old, never have had it serviced only three calls to customer service, now I have a loop missing tray empty tray I have done it so many times I feel like a robot. Ok yes I waited 20 seconds and yes I un plugged it many times and now I am espresso deprived and having withdrawals. I am also having a weird 16 number come up when I tried to do a manual descaling last night, it pops up when it should say remove tray. That when this whole mess started. The customer service guy was as useful as a wet towel out of a hot shower

Deb -

I had the tray missing error too. I never found the specific cause but taking it partially apart and looking for loose connections, electrical burns, dirt etc and then reassembling it did work. Error 8 seems to be “brew group” failure to home but I am not familiar with 16. Sorry I don’t have a better answer. There are lots of great youtube guides too. https://youtu.be/Pxad75B2WLQ

igolten -

Hello

Superb detailed work and congratulations on providing such wonderful information, visually and in writing. We have the same machine and the only issue we are having is that coffee spout is not moving all the way up and down. From top, when pushing downwards, spout only moves a few centimeters and then does not move any further. Any ideas or suggestions for a resolution would be greatly appreciated.

Nicholas Vine -
