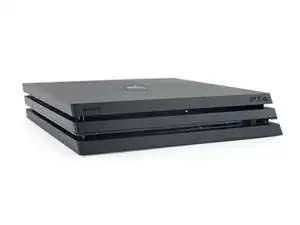

Es handelt sich ja um die dritte Version der PS4, vielleicht sollten wir sie PS4 3 nennen? Egal, hier sind die technischen Daten::

8-Core AMD "Jaguar" X86-64 CPU, getaktet mit 2,1 GHz (vorher 1,6 GHz)

4.2 TFLOPS AMD Radeon Grafik

8 GB GDDR5 RAM + 1 GB DRAM

1 TB Festplatte, entnehmbar und aufrüstbar

802.11 a/b/g/n/ac, Ethernet und Bluetooth 4.0 (LE)

Blu-ray × 6 CAV, DVD × 8 CAV

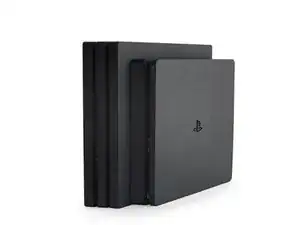

Hamburger trifft auf Big Mac — die Pro Version hat eine Lage mehr als die Slim Version. Sie ist also überall ein bisschen dicker.

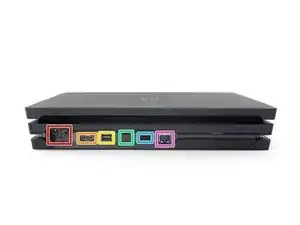

Stromversorgung

HDMI 2.0

PlayStation-Erweiterungsport

S/PDIF optischer Audioausgang

USB 3.0

Ethernet

In unbekanntem Gelände ist eine Karte sehr nützlich.

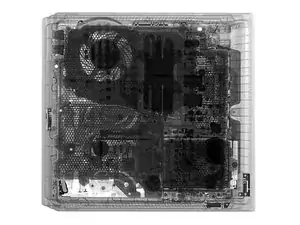

Wir haben unsere Freunde bei Creative Electron angerufen und sie haben uns ihre Röntgenbilder zur besseren Orientierung gemacht.

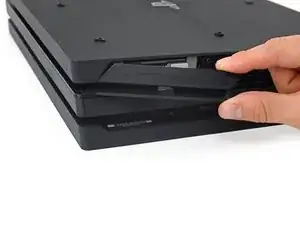

Diese Dreidecker-Konstruktion unterscheidet sich ein wenig von ''ersten'' vierten PlayStation, die wir zerlegt haben, das hält aber unsere Teardown-Ingenieure nicht auf — wir drehen die Konsole um, ohne Zeit zu verschwenden, lassen den ersten Deckel aufspringen und tauchen in das Durcheinander ein.

Eine einzige Standard - Kreuzschlitzschraube #0 steht zwischen uns und dem Triumph eines Festplattentauschs. Genau das meinte ich!

So war das bei der "original" PlayStation 3

... und der Slim

... und der Super Slim

... bis hin zur originalen PlayStation 4 und PlayStation 4 Slim.

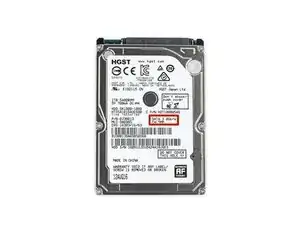

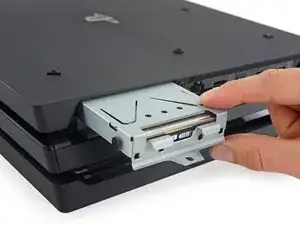

Nur wenige Kreuzschlitzschrauben später ist das 2,5" HGST HTS541010A9E680 Laufwerk von seiner Behausung befreit.

Das PlayStation-Team prahlte ja mit der SATA III Unterstützung des Pro, diese Festplatte aus dem Regal ist aber mit 3,0 Gb/s angegeben (SATA II).

Oder etwa doch? Verschiedene Online - Quellen besagen, dass dieses Ding eine 6,0 Gb/s HDD wäre. Wie auch immer, mit 5400 UpM kann diese Festplatte niemals SATA III Geschwindigkeit erreichen und ist diesem Laufwerk aus 2013 sehr ähnlich.

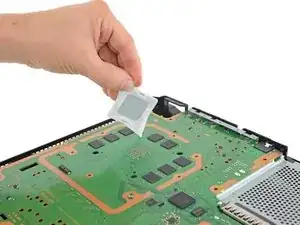

Wie erwartet müssen wir diese "Warranty void if seal removed" ("Garantieverlust bei Entfernen" ) - Aufkleber ablösen, bevor wir weiterarbeiten können.

Zu dieser Rechtsverletzung kommt noch eine kleine Beleidigung, die Schrauben unter dem Aufkleber sind Sicherheits Torxschrauben — speziell entwickelt, um dich rauszuhalten.

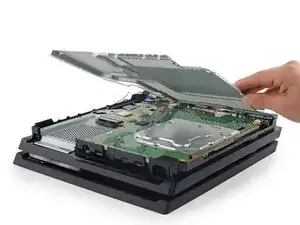

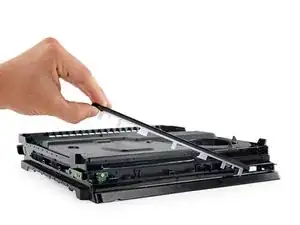

Zum Glück ist auch die fieseste Schraube für unser 64 Bit Driver Kit kein Ding. Wenn das Gehäuse aufgeknackt ist, können wir das große metallene Schutzblech ausbauen.

Leider ist das Einzige, was wir sehen, die Rückseite der Hauptplatine.

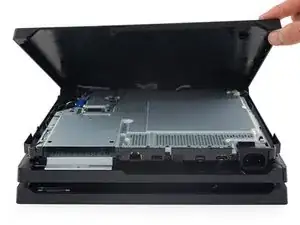

Mit dem Biest auf dem Rücken lässt sich das gegenüberliegende Panel nach mühseliger Hebelarbeit öffnen - es gibt aber keine "Warranty void" - Aufkleber!

Ohje, auch das Entfernen dieses Panels ist nicht die erhoffte Lösung um reinzukommen. Wir können das Netzteil rausholen, aber sonst nichts.

Der Lüfter lässt sich zwar von hier aus nicht entfernen, aber Reinigen geht schon. Vielleicht dürfen wir diese "Nichtgarantieverletzungszone" deswegen betreten.

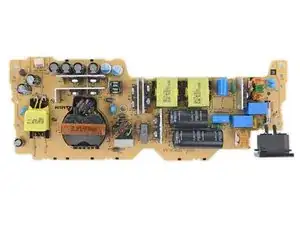

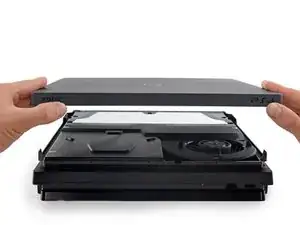

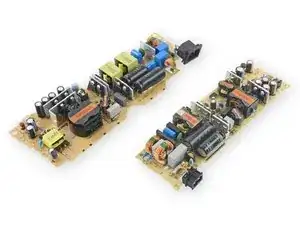

Das obere Panel haben wir ja entfernt, schauen wir mal nach dem Netzteil.

Und nun die Preisfrage: "Warum ist diese Konsole so viel größer als das Original?"

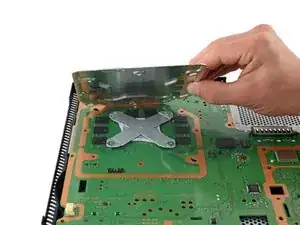

Unter einer Abschirmung über der CPU finden wir diese coole X-förmige Halterung, ähnlich der in einer anderen Konsole.

Und direkt darunter stoßen wir auf eine Abdeckung aus Kunststoff und Metall, die aussieht wie die Version eines Pizza Savers für Elektrogeräte, welche die Rückseite der Platine vor der Halterung des Kühlkörpers schützen soll.

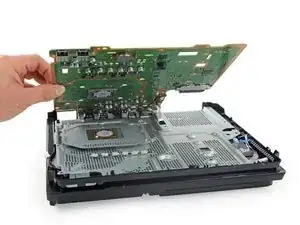

Wir heben die Hauptplatine hoch und legen noch einige weitere Vorrichtungen zur Wärmeregulierung frei. Besonders hervorzuheben sind ein riesiger Kupferkühlkörper und spezielle Pads für sechs Chips auf der Hauptplatine.

Werfen wir einen näheren Blick auf die Vorderseite der Hauptplatine:

SCEI (Sony Computer Entertainment, Inc.) CXD90044G SoC (inklusive AMD "Jaguar" Cores und AMD Radeon GPU)

Panasonic MN864729 HDMI Transmitter

Samsung K4B4G0846E 512 MB DDR3 SDRAM

Renesas SCEI R9J04G011FP1

International Rectifier 35218 V625P 5VNQ

Fairchild Semiconductor DG26CF FDMF 6840C

Cypress CYUSB3312 USB 3.0 Kontroller

Und auf der Rückseite:

8 x Samsung K4G80325FB 8 Gb GDDR5 (1 GB × 8 = 8 GB)

Sony J20H091 Drahtlosmodul (Marvell Avastar 88W8897 darunter)

SCEI (Sony Computer Entertainment, Inc.) CXD90036G

Samsung K4B4G0846E 512 MB DDR3 RAM

Der Lüfter und das optische Laufwerk scheinen in Reichweite — tatsächlich sind sie aber von der Unterseite her verschraubt, wo eine große Kühlkörpereinheit Wache hält. Wir haben aber keine Angst.

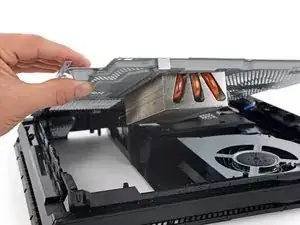

Es gelingt uns diese ganze Heatpipemechanik ohne besondere Schäden herauszuholen, so dass der Weg zu diesem drehenden Blaseding frei wird.

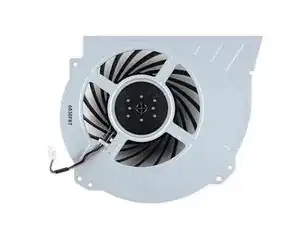

Dieser Nidec Lüfter hat 2,1 A bei 12 V, also 25.2 W. Dahin geht also die zusätzliche Leistung des Netzteils...

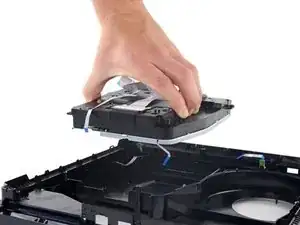

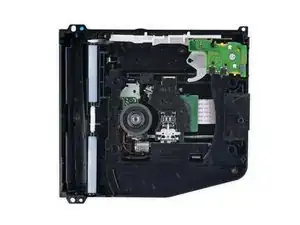

Wir heben das optische Laufwerk heraus, wie bei diesem Greifer-Spiel.

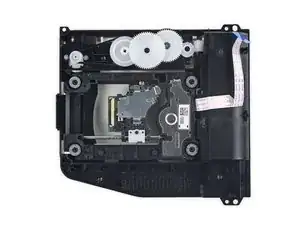

Wir greifen noch etwas mehr (und drehen noch ein paar Schrauben heraus), um das Biest zu öffnen. Wir finden:

Eine Menge Federn

Eine Linseneinheit auf einer Schiene mit einer süßen Stabilisierung

Und ein paar niedliche Zahnräder

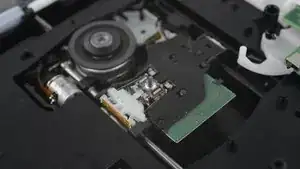

Die Laserleseeinheit des optischen Laufwerks ist fertig für eine Nahaufnahme.

Wir pusten etwas Druckluft auf den Lesearm. Er reagiert sofort und gleicht Rütteln sicher sehr gut aus.

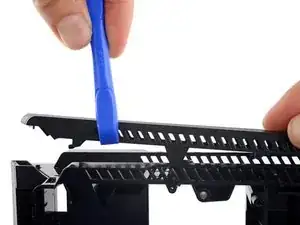

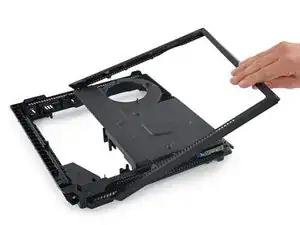

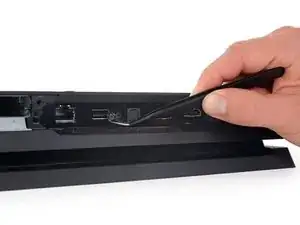

Wir entfernen mit entschiedenem Hebeln die mittlere Schicht vom PS4-Dreidecker. Es stellt sich heraus, dass es nur ein Kunstoffrahmen ist. Wir ziehen ihn schnell heraus und legen zum Abschluss noch ein oder zwei Bauteile frei.

Dieser LED-Lichtleiter wird von den LEDs von der linksseitigen Platine beleuchtet und dient gleichzeitig als Abdeckung der mechanischen Schalter auf den beiden rechtsseitigen Platinen.

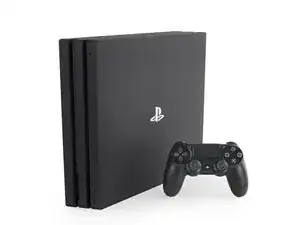

Die PlayStation 4 Pro, geschickt zerlegt.

Und weil wir euch mögen, gibt es hier ein Bonus-Röntgenbild des PS4 Pro Kontrollers.

Sony PlayStation 4 Pro Reparaturbewertung: 8 von 10 (10 ist am leichtesten zu reparieren):

Nichts ist geklebt, das macht das Zerlegen und den Zusammenbau einfach.

Die Standard-Festplatte lässt sich leicht erreichen und aufrüsten/austauschen - und du verlierst dadurch nicht deine Garantie.

Der Lüfter kann zwar leicht gereinigt werden, sein Ausbau — und der anderer Bauteile —erfordert jedoch eine Menge Arbeit (unter Garantieverlust).

Sicherheitschrauben und manipulationssichere Aufkleber halten den Benutzer vom Zerlegen und Reparieren seiner PS4 ab.
