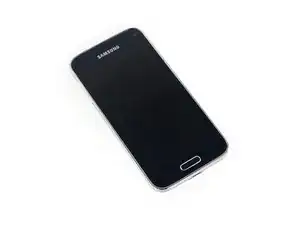

Wäre es dir lieber, dein Samsung Galaxy S5 wäre etwas kleiner? Das Samsung Galaxy S5 Mini erfüllt dir diesen Wunsch. Hier sind die technischen Daten:

1,4 GHz quad-core Exynos 3 Quad (Exynos 3470)

4,5” HD Super AMOLED Display mit 720 x 1280 Pixel (326ppi)

Rückkamera mit 8,0 MP und AF + LED Blitz, sowie eine Frontkamera mit 2,1 MP

WiFi 802.11 a / b / g / n, NFC (nur LTE Version), Bluetooth v4.0 LE, microUSB 2.0, A-GPS + GLONASS, IR Remote

1,5 GB RAM und 16 GB Interner Speicher, erweiterbar auf 64 GB über microSD

2.100 mAh Batterie

Beschleunigungsmesser, Gyroskop, Kompass; Herzfrequenz-, Näherungs- und Fingerabdrucksensoren

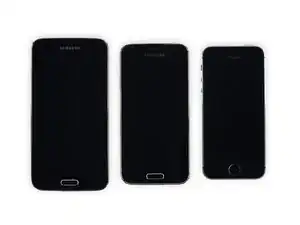

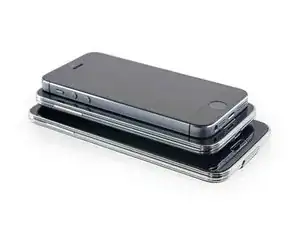

Und jetzt ist es Zeit für einen umfassenden Vergleich: fürs Fahndungsfoto stehen bereit das Galaxy S5, Galaxy S5 Mini und das iPhone 5s.

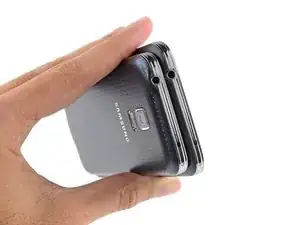

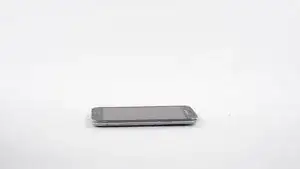

Das S5 und sein Mini-Klon scheinen in der Form identisch zu sein, nur der Maßstab ist anders. Für die Zahlenfreaks:

Das Galaxy S5 misst 142 x 72 x 7,9 mm.

Das Galaxy S5 Mini schrumpft auf 131,1 x 64,8 x 9,1 mm.

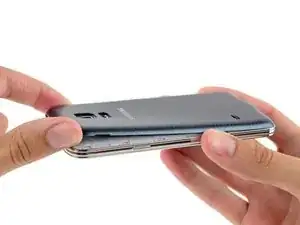

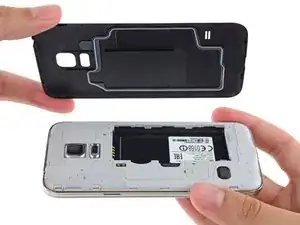

Drehen und schnipsen: die hintere Abdeckung ist leicht zu entfernen. Dies ist ein wichtiger Bonus für Reparierbarkeit, und wir sind froh zu sehen, dass Samsung dieses Design für den einfachen Austausch des Akkus beibehalten hat.

Sieht so aus als ob beim Galaxy S5 Mini dieselbe Staub- und Wasserabdichtung verwendet wurde wie beim Galaxy S5.

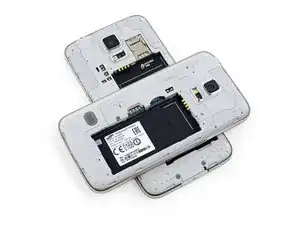

Finde den Unterschied! Als die Samsung-Zauberer das Galaxy S5 geschrumpft haben, wanderten die SIM- und microSD-Kartensteckplätze von ihrem Doppelsteckplatz zu zwei einzelnen Plätzen entlang der linken Kante des Akkufachs.

Für den microSD-Kartenslot verdient das S5 Mini einen Schulterklopfer. Erweiterbarer Speicher bedeutet, dass du keinen Erweiterungszauber brauchst, um Platz für deine Katzen- (oder Ratten-) Fotos zu machen.

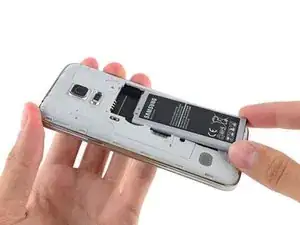

Der Akku des S5 Mini muss vom Benutzer installiert werden, bevor man ihn zum ersten Mal anwirft. Wir legen ihn rein - und holen ihn dann gleich wieder raus, um ihn uns näher anzusehen.

Auf den ersten Blick scheint der Akku kleiner zu sein als der unseres Galaxy S5, aber wir drehen ihn mal um, um ganz sicher zu sein.

Jo, er ist kleiner.

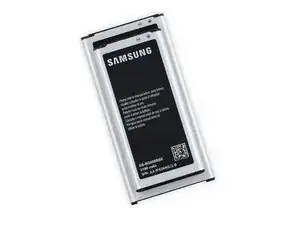

Der Lithium-Ionen Akku des Galaxy S5 Mini hat 2100 mAh, 3,85 V und 8,09 Wh.

Andererseits hat der winzige Akku des iPhone 5S nur 1440 mAh.

Die Kapazität ist eine Sache, wie du es benutzt, ist eine andere. Wird der kleinere Bildschirm und der langsamere Prozessor des Mini den Akku mit niedrigerer Kapazität kompensieren?

Als wir den großen Bruder des S5 Mini zerlegten, erlebten wir zunächst eine verwirrende Öffnungsprozedur, die erst klarer wurde, als wir tiefer in das Gerät kamen.

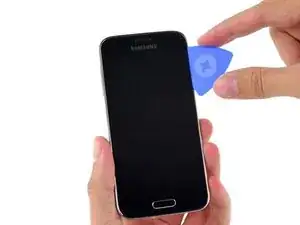

Dieses Mal lassen wir uns dank der unveränderten Konfiguration und unserem Galaxy S5 Reparaturhandbuch nicht noch einmal täuschen. Um die Vorderseite zu öffnen, musst du die geheime Hintertür benutzen.

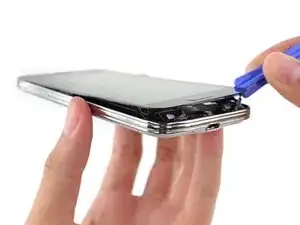

Bum-bum ... badum ... Die Kiefer unseres iOpeners machen Jagd auf Kleber in diesem Mini-Bissen.

Alle Kenntnis und Erfahrung der Welt reicht nicht aus, um uns diese Öffnungsprozedur wirklich genießen zu lassen. Es ist genau die gleiche nervige Prozedur aus Stochern und Hebeln wie beim Galaxy S5 - inklusive des fiesen Klebers.

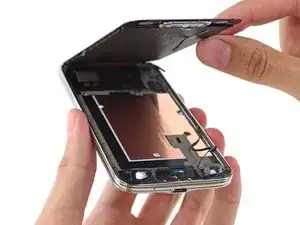

Wenn das Home-Button-Kabel vom hinteren Gehäuse gelöst wird, kann man das Display am Datenkabel aufklappen, so dass wir alles sicher trennen und das Display abnehmen können.

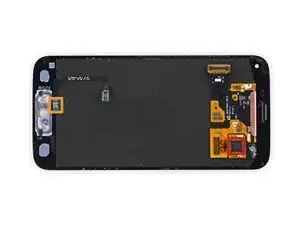

Solange der Home-Button noch verbunden ist, finden wir auf der Rückseite des Displays einige interessante Dinge:

Cypress CYTMA545 TrueTouch Multi-Touch All-Points Touchscreen Controller

1200T E45H2 Finger Scanner Controller

Die Display-Einheit wird von Samsung hergestellt und ist als AMS447BS01 gekennzeichnet.

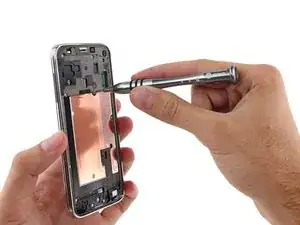

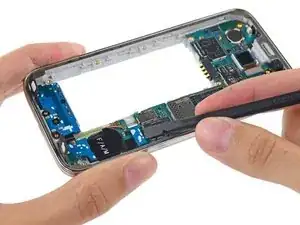

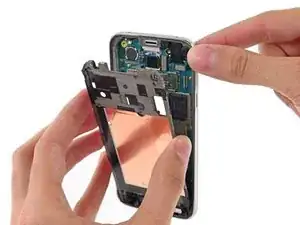

Als nächstes wenden wir uns mit unserem Schraubendreher dem inneren Mittelrahmen zu.

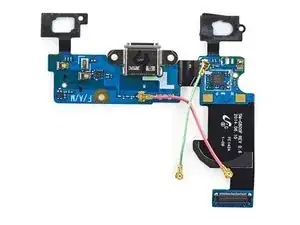

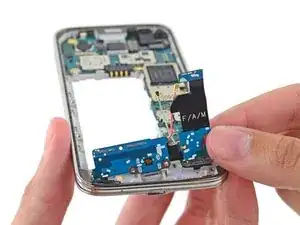

Samsung hat unser Leben ein wenig einfacher gemacht, indem sie den Stecker für die Tochterplatine auf dem Motherboard angebracht haben, so dass wir die Tochterplatine ohne das Einverständnis das Entfernen des Motherboards herausnehmen können.

Nachdem wir die Tochterplatine entfernt haben, erspähen wir ein zusätzliches Antennenverbindungskabel, das bei unserem Galaxy S5 Teardown nicht vorhanden war.

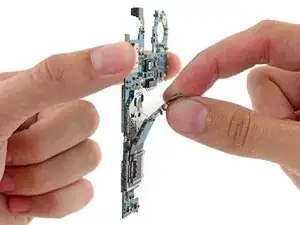

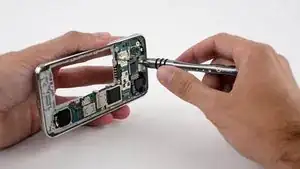

Menschen auf der ganzen Welt fragen uns, wie man ein Motherboard entfernt. Nun Welt, so entfernt man ein Motherboard von einem Samsung Galaxy S5 Mini mit einem Präzisions-Schraubendreher.

Wir lassen es so aussehen, als sei es einfach, aber vergiss nie: In Sowjetrussland entfernst nicht du das Board, sondern das Board dich!

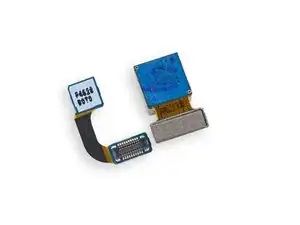

Der fabelhafte doppelte Hebel kommt nur einmal im Zeitalter vor und erscheint nur dem Würdigen. Unser erfahrener Teardown-Ingenieur entfernt beide Kameras auf einen Schlag mit einem Öffnungswerkzeug.

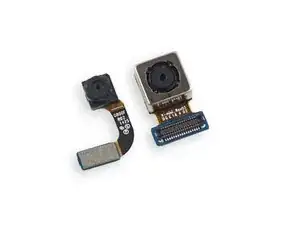

Im weiteren Verlauf der Untersuchung entdecken wir, dass die 2,1 MP Frontkamera mit G800F R02 1425 beschriftet ist und die 8,0 MP Rückkamera ist mit DGE18402 gekennzeichnet.

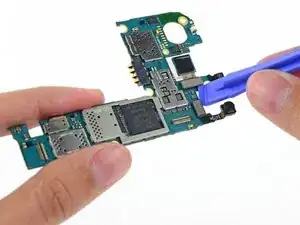

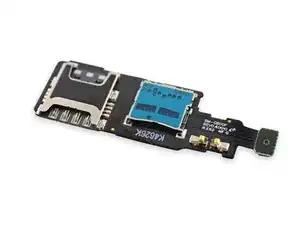

Nach ein wenig Überzeugungsarbeit, bekommen wir das SIM- und microSD-Kartenfach dazu, seinen Platz auf dem Motherboard zu räumen.

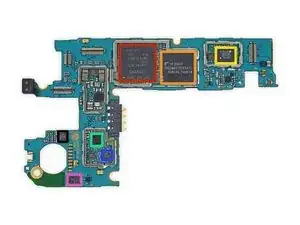

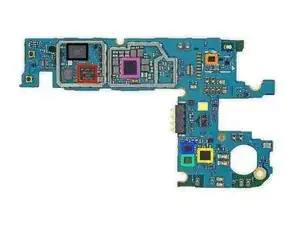

Welche Art von Chips können wir auf diesem mundgerechten Stück Motherboard finden? Schaun wir das mal an:

Samsung K3QF5F50MM 1.5 GB DRAM, mit dem 1,4 GHz Quad-Core Exynos 3 Quad drunter. Wie wir gehört haben, ist das Basisbandmodem auch in den App-Prozessor integriert, eine Premiere für ein Galaxy-Telefon, das außerhalb von Korea verkauft wird.

Toshiba THGBMBG7D2KBAIL 16 GB NAND Flash

TriQuint TQP9059S Leistungsverstärkermodul

Broadcom BCM4334 Dual-Band 802.11n Wi-Fi / BT 4.0 + HS / FM Empfänger Combo Chip

Murata DF HWF

Skyworks 3529-11 60486 1

ABOV Halbleiter 116CUB 1414

Auf der anderen Seite des Motherboard:

Shannon 889 N7FT4AMZ (Samsung-eigener RFIC Transmitter / Receiver)

Broadcom BCM475201UB Integrierter Multi-Constellation GNSS Empfänger

Wolfson Microelectronics WM1811AE Mehrkanal-Audio-Hub CODEC

InvenSense M651M 6-Achsen Accel + Gyro

Samsung S3FWRN NFC Chip

Shannon510 60XZP0 1424FP8

SWKM GPF10

Zeit für den Wissenschaftsunterricht mit iFixit! Heute lernen wir etwas über Envelope Tracking.

Envelope Tracking wurde zunächst in den 1930er Jahren entwickelt, um die Effizienz von Hochleistungs-AM-Funksendern zu verbessern.

Es bezeichnet die kontinuierliche Überwachung und Abstimmung des Leistungsverstärkers, um die für die Übertragung benötigte Leistung zu erfüllen, wodurch die überschüssige Energie, die dem Radio zugeführt wird, reduziert wird.

Zur Vereinfachung: weniger verschwendete Leistung für längere Akkulaufzeit und Kühlerbetrieb. Dank dieser Technologie kannst du mehr Katzenvideos und eine bequemere Tasche haben.

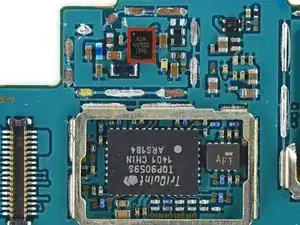

Unser europäisches Mini hat einen sportlichen R2 Semiconductor R2AA217C Envelope Tracking Modulator, der die TriQuint TQP9059S Endstufe steuert.

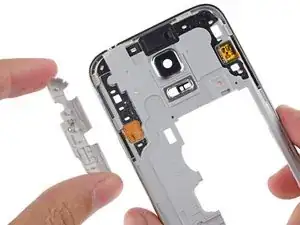

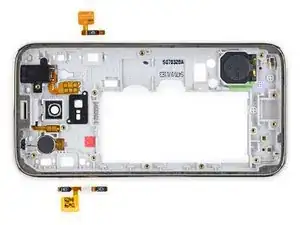

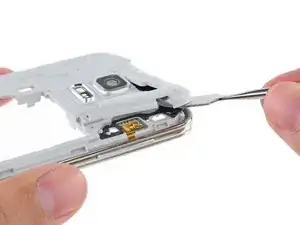

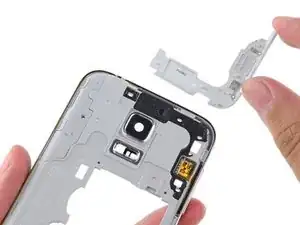

Dieses Telefon besteht aus genausovielen Schichten wie eine Zwiebel. Gerade als wir dachten, wir seien fertig, hat der externe Mittelrahmen noch mehr Türen für uns, die wir abschälen müssen.

Türen Nummer zwei und drei wurden mit einem starken Kleber verschlossen, aber beim Öffnen zeigen sie Federkontakte und einige Tastenkabel. Leider bleiben die Tasten selbst fest eingesperrt.

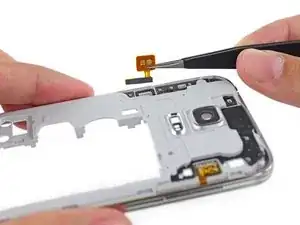

Nachdem wir den Kleber von den Tastenkabeln gelöst haben, springen sie aus ihren Höhlen.

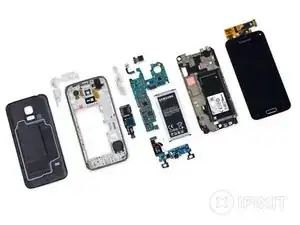

Das Ergebnis des Samsung Galaxy S5 Mini auf dem Reparierbarkeits-Index: 5 von 10 (10 ist am einfachsten zu reparieren).

Der Akku ist unglaublich leicht zu entfernen und zu ersetzen.

Das Display ist jetzt eine der ersten Komponenten, die entfernt wird, und das macht den Austausch des Displays etwas schneller.

Allerdings wird es mit einer erheblichen Menge an Klebstoff festgehalten und erfordert sehr vorsichtiges und anhaltendes Hebeln, sowie einiges an Wärme, damit man es entfernen kann, ohne das Glas zu beschädigen oder ein Kabel zu zerreißen.

Wenn du das Gerät dann geöffnet hast, sind mehrere Komponenten modular und ziemlich einfach zu ersetzen, wie die Kameras, der Kopfhöreranschluss, der Vibrationsmotor und der Lautsprecher.

Wenn du etwas anderes als den Akku ersetzen möchtest, musst du zuerst das Display entfernen und damit zusätzliche Schäden auf dem Weg zu einer Reparatur riskieren.
