Einleitung

Die Toniebox ist ein beliebtes Audio-Abspielgerät für Kinder ab 3 Jahren, dass über Bewegungen gesteuert wird. Statt klassischer CDs oder Kassetten werden hier kleine Figuren, sogenannte Tonies, mit einem eingebauten NFC Chip als Medium benutzt.

Wir wollen uns hier jetzt mal die inneren Werte der Box anschauen.

Du möchtest mehr von uns hören? Dann schau doch mal auf unsere Facebookseite, wirf einen Blick auf unseren Instagram Account und folge uns bei Twitter, um nichts mehr zu verpassen.

  1. TCQJYTbSVSC1rRln
    TCQJYTbSVSC1rRln
    ouGAuMbGEuhLWTeY
    yn4SucBkY3SuMVGL

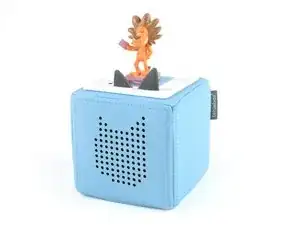

    • Die Toniebox ist als Abspielgerät für Hörspiele für Kinder ab 3 Jahren konzipiert und hat so einige Features:

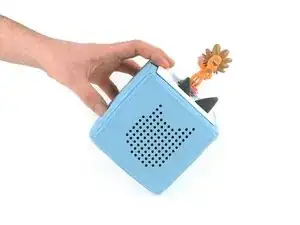

    • Bewegungssteuerung durch Klapse auf die Seite oder Kippen der Toniebox.

    • Kleine Figuren (Tonies) mit eingebautem NFC-Chip.

    • Stoßfeste, weiche Außenhülle.

    • Speicherplatz für bis zu 400 Stunden Hörinhalte.

    • 7 Stunden Akkulaufzeit.

    • Magnete in der Toniebox und dem Sockel der Tonies halten sie auch beim Kippen oder Umdrehen fest.

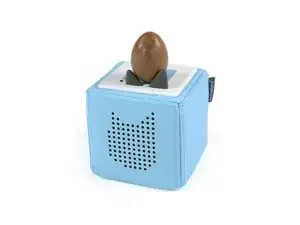

    • In meinem Überraschungsei war heute übrigens kein Spielzeug mit NFC-Chip – schade.

    Small figurines (Tonies) with built in NFC chips as storage medium

    Not really. The storage is the Micro SD. The NFC is only giving some kind of authorization I guess to download the file.

    StuFF mc -

    You’re right. We have corrected it. Thanks for the input :)

    Tobias Isakeit -

  2. 4OBWe6TnHQYFCuqu
    4OBWe6TnHQYFCuqu
    l2xg2qtDBrOl3FIK
    k5WDW4WWHOoEWsxb

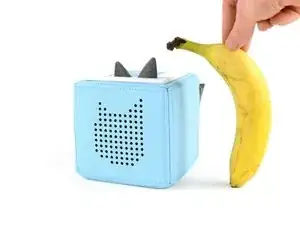

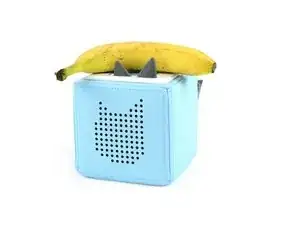

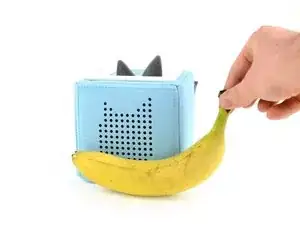

    • Da wir kein ähnliches Gerät zum Größenvergleich haben, bedienen wir uns einfach einem altbewährten Trick zur Bestimmung von Größen. Einer Banane.

    • Jede Kante der Toniebox ist durch die Würfelform ca. eine 3/4 Banane lang. (Laut Angabe des Herstellers 12cm)

    • Beim Auflegen der Banane auf den NFC Sensor spielt die Toniebox leider auch nichts ab.

  3. 1IklQRCVJJipKY16
    1IklQRCVJJipKY16
    UmTNS5YDTgjgl1CL

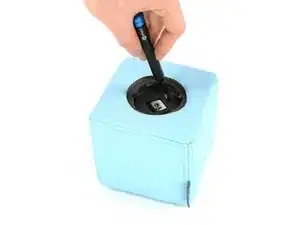

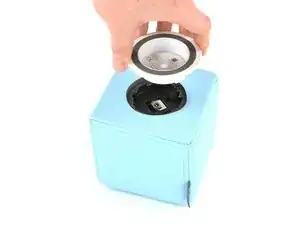

    • Die Abdeckung an der Unterseite lässt sich zwar ähnlich schwer öffnen wie ein hartnäckiges Einmachglas, doch danach sieht das Ganze recht einfach aus.

    • Nur eine einzelne ganz normale Kreuzschlitzschraube hält die Innereien der Toniebox im Schaumstoffmantel. So mögen wir das :)

    How on earth do you open the bottom?! Tried turning, nothing.

    StuFF mc -

    It is a snapfit connection. Try pushing against the bottom with your palm while turning counterclockwise.

    Tobias Isakeit -

    It’s very hardto open it. There are 2 small slots for the snappers.

    2 possible ways to get access to these:

    1.a) You can try to remove the sticker (with the toniebox logo) at the bottom

    OR

    1b) Make two little holes with a screwdriver in the sticker . Imagine the radius from the (charging port) to the “B” of the word “Boxine” “Designed by <B>oxine in [..]“ Make a hole under the “B”and one mirrored at the center along the radius.

    2.)After that you can use a small screwdriver to push the snappers back and turn the bottom part counterclockwise.

    Joe -

    Actually we just created a guide on how to open the Toniebox. Take a look here: Toniebox öffnen

    Tobias Isakeit -

    Press and turn worked easily for me, anticlockwise.

    Andrew Brown -

  4. vA2eLT3BnvJENDiZ
    vA2eLT3BnvJENDiZ
    VfuZY3IYmjrYflfJ
    dlKqKtTveUgGm4mO

    • Schraube raus. Jetzt wird die Box entkernt.

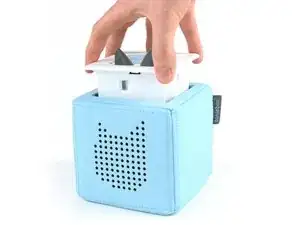

    • Das Herzstück lässt sich ganz einfach oben herausnehmen.

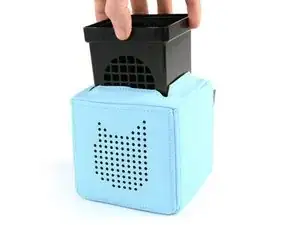

    • Und auch der schwarze Plastikkäfig, der für zusätzlichen Schutz sorgt, lässt sich direkt entnehmen.

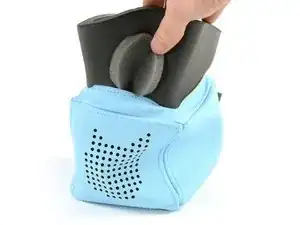

    • Zum Schluss noch das Schaumstoffpolster aus der Hülle aus (laut Hersteller) nachhaltigem Stoff ziehen, dann geht es auch schon ans Eingemachte.

  5. ONlYbWHIQTkCMOif
    ONlYbWHIQTkCMOif
    MTfMgd3djraffWLn
    iQEqRSLOdJyaLCPn

    • Akkupack, Hauptplatine und Gehäuse sind mit zwei gängigen Kreuzschlitzschrauben befestigt.

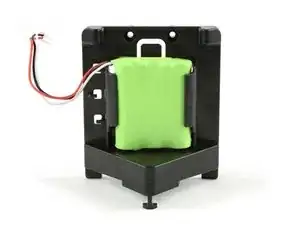

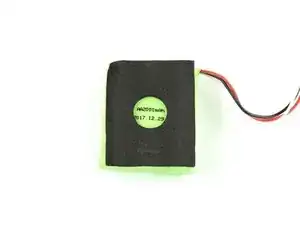

    • Wir nehmen das Akkupack heraus und finden auf der Rückseite Angaben zur Leistung.

    • Laut Aufdruck auf dem Pack besteht es aus drei NiMH Batterien mit einer gemeinsamen Kapazität von 2000mAh.

    • Auf der Seite des Herstellers finden wir noch die Angabe, dass es sich um ein NiMH-Akkupack handelt, da diese sicherer sind als LI-Akkus und zudem noch einen verschwindend geringen Memory-Effekt haben.

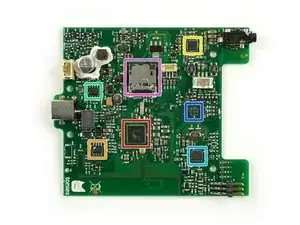

  6. rlKgLF3yHwMqTKCR
    rlKgLF3yHwMqTKCR
    d4ypF2sLF5VkOXXv
    hmGOcyZXIZZ4fJHp

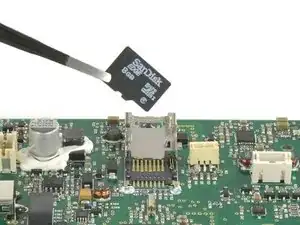

    Ist die Speicherkarte durch eine größere Tauschbar zB. 16GB Fat32?

    Hat das schon mal jemand getestet??

    Steffen Dorner -

    Schau mal hier nach ;)

    Tobias Isakeit -

    Kann man das Motherboard irgendwo erwerben? Ich habe einen Wackelkontakt, vermutlich am Netzstecker.. Mit einem anderen Akku lief die Box wieder nur kann ich den ja nicht jedes Mal tauschen, geschweige denn aufladen.

    Sebastian Pötschke -

    Wenn es mit einem anderen Akku lief, ist dann vlt der alte Akku durch? Dafür gibt es Ersatz. Wo man ein neues Motherboard herbekommt, weiß ich leider nicht. Die Lötstellen vom Akkuanschluss auf dem Motherboard zu kontrollieren kann auch nicht schaden. Die kann man evtl auch selber noch mal selber wieder korrekt anlöten.

    Tobias Isakeit -

    Gerade die Speicherkarte durch eine 64 GB Karte ersetzt. Keine Probleme, bisher musste nur das WLAN der TonieBox neu einrichten.

    ricc ertl -

    Hallo, hat jemandem zufaellig die SD Daten? meine SD Karte ist hin Danke

    Attila Toth -

    Any ideas on the exact audio jack part being used? I’m needing to replace it on my board.

    Michael Haag -

    Look in the comments further down :)
    Toniebox Teardown

    Tobias Isakeit -

  7. GDIDSPvOWXPNJQXP
    GDIDSPvOWXPNJQXP
    HUEnVvYkQDZdLhAZ

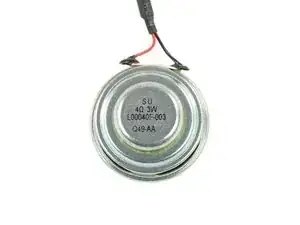

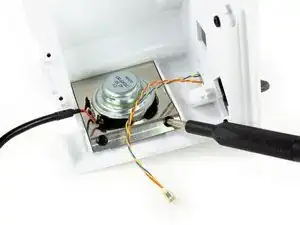

    • Und nun an die Stimmbänder der Toniebox!

    • Auf der Rückseite des Lautsprechers lassen sich die Werte 4 Ω und 3 W ablesen.

    • Auf der Seite des Herstellers finden wir noch die Angaben, dass der Lautsprecher eine Nenn-/Musikbelastbarkeit von 3 W / 5 W und bei -10dB einen Übertragungsbereich von 20Hz bis 10kHz hat.

    Moin,

    meinen sie es ist möglich den Lautsprecher durch einen Neuen zu ersetzen, der eine bessere Klangqualität hat?

    Vlt einen Tipp parat, bzw welche Größe/Maße hat der LS?

    Beste Grüße

    Jan

    Jan Görner -

    Die Daten wurden aktualisiert - 180–15KHz

    20Hz hätte mich auch gewundert

    Andi Wand -

  8. hCgMGwJDXRHHwI6Y
    hCgMGwJDXRHHwI6Y
    AR1AphtZxTP5Vqpe
    tUJUOnuTFoGCuY1u

    • Noch vier weitere Kreuzschlitzschrauben lösen, dann können wir den Deckel abnehmen.

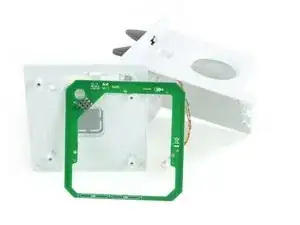

    • An der Innsenseite des Deckels finden wir eine weitere Platine, die für das Empfangen der NFC-Daten verantwortlich ist.

    • Bis auf eine kleine Steckdose zur Verbindung mit der Hauptplatine und einer weiteren durchgestrichenen Mülltonne (WEEE-Symbol) gibt es hier aber leider nicht viel zu sehen.

    • Weder auf der Platine im Deckel, noch auf dem Mainboard war ein Mikrofon verbaut. Die Toniebox kann also nicht mithören, was um sie herum passiert.

    The antenna has a plug for 6 PINS, were several do have a connection. Visible on the antenna I see only one circuit.Why did the use 6 PINS? Are there some loops on a different PCB layer?

    Oli Rendgen -

    Hi,

    unsere Box erkennt keine Tonies mehr, laut Aussage von Boxine, ist dann die NFC Antenne kaputt und die kann nicht ersetzt werden.

    Wenn ich mir das hier angucke, scheint es ja als ob eine neue Antenne einfach die Platine wäre… Heißt das, dass ich brauche die Platine neu brauche?

    Birthe -

    Ich kann mir nicht vorstellen, dass die Antenne defekt ist. Möglicherweise sitzt sie nicht mehr korrekt im Steckkontakt

    Andi Wand -

  9. Ex1HIjV1NADPhUlO
    Ex1HIjV1NADPhUlO
    HoV5lKBtJKrQScN3
    XeZpqMMJTGv5LgMW

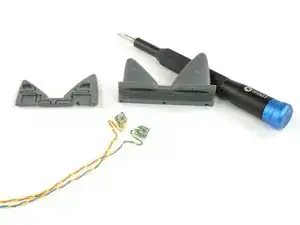

    • Nachdem wir eben schon den Lautsprecher angeschaut haben, untersuchen wir nun die Lautstärkesteuerung, die in den Ohren der Toniebox verbaut ist.

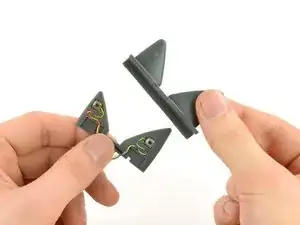

    • Wir ziehen die obere Schicht der Ohren ab und finden zwei kleine Druckknöpfe.

    • Da die Knöpfe mit einem JST-Stecker am Motherboard befestigt sind, müssen wir kein Kabel durchtrennen. Glück gehabt.

    Gibt es wohl eine Möglichkeit diese Taster in den Ohren zu ersetzen? Oder die gesamten Ohren zu tauschen?

    Martin Ufer -

    Was für ein JST Stecker wird da verwendet? Eine Typenbezeichnung wäre hilfreich. Danke

    Kai Willumat -

    Das ist aktuell auch mein Problem. was sind das für Drucktaster? haben die irgendeine Typenbezeichnung?

    Mete -

    Hi there, my teething toddler has bitten through the plastic ears/volume control on our Tonie box. Can these be replaced?

    Katie Roache -

    Looking for specs on the buttons, or a replacement assembly. My Toddler bit through one.

    alex -

    Hi, there is a german guide here on ifixit : Toniebox Defektes Ohr reparieren

    twayne Markinson -

    Weiß jemand, welche Leiterplatte unter dem Knopf/Switch verwendet wird?

    Voidberg -

  10. 54EhGlygPVCFRlQb
    54EhGlygPVCFRlQb
    Sfwi1P54o4dnhMDl

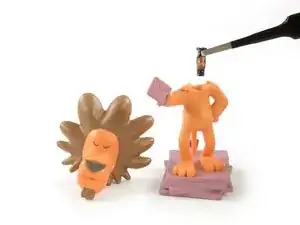

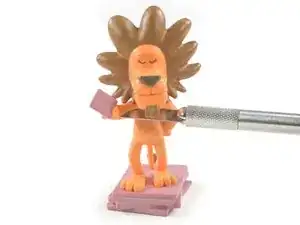

    • Bonuskapitel: Wir operieren den Löwen und finden, wie erwartet, einen NFC-Chip in seinem Bauch.

    Um welchen Chip handelt es sich genau?

    Peter Huber-Saffer -

    Auf dem Chip war leider keine Bezeichung zu sehen, die beim Identifizieren helfen könnte.

    Tobias Isakeit -

    War es euch moeglich den Chip auszulesen?

    Robert Werner -

    Bisher haben wir noch keine Methode gefunden den Chip auszulesen.

    Tobias Isakeit -

  11. lDLyAQGOCbYOAtKS

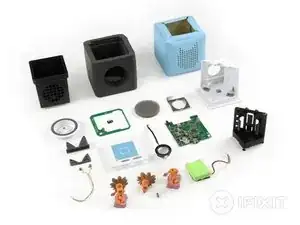

    • Das war's. Die Box wurde komplett in die Einzelteile zerlegt, der Löwe operiert und alle Teile auf dem Tisch verteilt. Hier nun unser Fazit:

    • Es wurden ausschließlich Standard-Kreuzschlitzschrauben und kein Klebstoff verwendet.

    • Die Box lässt sich komplett zerlegen und wieder zusammensetzen, ohne Schäden oder erkennbare Spuren zu hinterlassen.

    • Akkupack und Speicherkarte sind gängig und lassen sich leicht ersetzen.

    • Die untere Abdeckung ist mit Plasticclips befestigt, die bei mehrmaligem Öffnen abnutzen oder abbrechen können.

    • Die Stecker sitzen teilweise sehr fest und sind schwer zu lösen, ohne sie zu beschädigen.

    • Die Kopfhörerbuchse ist an das Motherboard gelötet.

    Super! Danke für den tollen Beitrag! Hat jemand eine Idee wie man eine defekte Kopfhörerbuchse reparieren könnte?

    nicoleheitzmann -

    Das haben sich schon andere gefragt :) hier findest du einen Hinweis eines anderen users: Toniebox Teardown

    Tobias Isakeit -

    Huhu,

    ich würde gern nur die Ohren erneuern. Was muss dafür alles raus aus der Box? Also ich muss ja nicht alles auseinander nehmen, um neue Ohren einzubauen oder?

    Ramona tans -

    Thank you so much for this break down, it gave me the confidence to fix one of our 3 units we have. 20 min + £3 equals £60 savings and a happy kids and happy dad.

    Paul Betts -

    what was the fault out of interest - we had one die under warranty, and i found an area on the board which ad clearly had a fault occur, some innards were no longer inside one of the capacitors and a few skid marks in the local area of the board from overheating it looked like.

    Andrew Brown -

    Hat schon jemand die kopfhörerbuchse gewechselt meine kleine tochter hat die komplett beschädigt

    Franziska Schorn -

    Thanks so much! With this knowledge I'll look at integrating the small Bluetooth transmitter we bought inside the unit instead of stuck awkwardly onto the outside where small fingers can fiddle with it.

    Aaron Lowndes -

Tinte & Feder

Tobias Isakeit

Mitglied seit: 31/03/14

108055 Reputation

80 Kommentare

Hallo.

Das finde ich mal Klasse.

Da muss ich unseren gar nicht mehr aufschrauben!

Und das ganze so detailiert.

Danke.

Alfred Gmeiner -

Großartig! Was verbirgt sich in der Ladestation? Ist da nur ein Halter für den Stecker oder auch eine Lade Elektronik?

Manuel Eisel -

In der Ladestation befindet sich lediglich der Stecker vom Netzteil – keine weitere Elektronik.

Tobias Isakeit -

Vielen Dank für die sehr schöne und ausführliche Anleitung. Mir ist aufgefallen, dass ich die NFC-Chips der Tonies nicht mit meinem Handy (Samsung S6) auslesen kann. Weiß da jemand was genaueres drüber? Auch mit einem RFID Reader konnte ich den Chips keine Informationen entlocken.

Bastian Reul -

Finden wir ebenfalls interessant und haben aber auch noch keine Möglichkeit gefunden, die NFCs auszulesen. Möchtest du hierzu vielleicht eine Frage im Forum stellen, da finden sich eventuell weitere Reaktionen und Beiträge. Danke

Tobias Isakeit -

Ist ein ISO15693 Chip (vermute einen icode Slix-L)

Kann mit einem Multi-ISO reader ausgelesen werden.

Jan Saalbach -

Die tonies sind standardmäßig gesperrt und werden von der Toniebox entsperrt. Versuche, den Tonie kurz auf die Box zu klopfen und dann auszulesen.

User7482079 -

Vielen Dank für das Teardown. Meint ihr ich kann die Speicherkarte durch eine größere ersetzen? Sinn wäre ja lediglich mehr „Tonies abzuspeichern“ oder?

Danke

Paku83 -

Freut uns, dass dir der Teardown gefallen hat. Das mit der größeren Speicherkarte wäre ein interessanter Ansatz. Könnte möglich sein. Schau dir auf jeden Fall die Formatierung der Karte genau an und was für Dateien darauf sind. Eventuell eine 1:1 Kopie auf die größere ziehen und dann versuchen. Würde mich sehr freuen, wenn du damit dann einen Guide (als Technique) erstellst. Viel Erfolg

Tobias Isakeit -

Wie weit ist die lösung

matthias -

Gibt es genaue Bilder der Platine möchte unsere nicht unnötig aufmachen

Intresse:

-Bluetooth

-Speicherkarte

-Anderen NFC bzw eigene erkkennen lassen

matthias -

Hallo,

gibt es da noch einen weiteren Trick, wie die Box unten zu öffnen geht? Ich drücke und drehe (gegen den Uhrzeigersinn), hab schon die Befürchtung die Box bald zu zermalmen.

Caella Sanguise -

Problem gelöst. Es geht wirklich nur um Kraft. Ich hab meinen Mann um Hilfe gebeten :D

Caella Sanguise -

Genau, einfach mal herzhaft zupacken ;) Die Box ist sehr robust. Und nach dem ersten Öffnen geht es auch ein wenig einfacher.

Tobias Isakeit -

Hallo,

Ich hatte auch Probleme die Box aufzubekommen. Am leichtesten geht es wenn du die Box normal auf einen glatten Untergrund stellst, dich von oben raufstützt und dann die Box drehst. Der Gummiring im Sockel halt dann die Bodenplatte fest und die Box geht recht leicht auf.

Benjamin Quietzsch -

Hallo, danke für die Anleitung! Super Arbeit!

Was uns an der Box eindeutig fehlt, ist ein Bluetooth Empfänger. Hat schon mal jemand darüber nachgedacht sowas manuell nachzurüsten und kann seine Gedanken dazu teilen?

Markus -

Großartig - vielen Dank für den Teardown!

Ein paar Fragen hab ich noch:

Sind in den Tonies nicht noch Magnete? D.h. auf der Seite der Toniebox sollten ebenfalls noch Magnete sein, oder? Und gibt es nicht so etwas wie einen Hall-Effekt Sensor der da noch verbaut ist?

Super Arbeit jedenfalls!

Daniel -

Stimmt, im Sockel der Figuren ist ein Magnet, an der Toniebox eine kleine Metallplatte. Einen Hall-Effekt-Sensor haben wir nicht gefunden.

Tobias Isakeit -

Thanks for the tear down.

What is in the memory card ? Just the downloaded audio files ?

Since there seems to be no other memory on the board maybe there is a custom Linux installation in there as well ?

Martin Ausilio -

Tolle Anleitung! Bei uns ist die Platine/Motherboard durchgebrannt….bekommt man irgendwo ein neues?

LG Manu

Manu ericsson -

I assume the motherboard, the speaker and the plastic box is everything made in China. Are there any hints on these things, where they are manufactured? Thanks for your teardown.

pitlochry -

Vielen Dank für den Teardown der Toniebox. Die Toniebox meines Enkels hatte nur mehr auf der Ladestation funktioniert. Also zerlegt, festgestellt das sie schon mal mit Wasser Kontakt hatte. Die Korrosion auf der Platine mit einem Glasfaserpinsel entfernt, einen neuen Akku eingebaut, und alles Funktioniert wieder :-)

M. Nedoma -

Ich habe festgestellt, dass der Klang der Box etwas dröhnend ist und würde gern den Lautsprechern tauschen. Habt Ihr einen Vorschlag hierzu?

Rob -

Könnte ich den Chip eines “kreativ tonies” ohne Probleme in eine Kunststoff \ Resin figur einbringen und ihn weiterhin verwenden?? Oder müsste ich dabei etwas beachten??

john.harder -

Ja der Chip muss immer senkrecht stehen, waagerecht funkt der nicht

Rodaron -

Super Anleitung, vielen Dank.

Weiss jemand welche Audio Buchse verbaut worden ist?  Unsere ist leider defekt und muss ausgewechselt werden .

Viele Grüsse

Björn

Schubu -

Hiho. Eure Meinung, meine Frau liebt die toniebox und ich bin am überlegen ob man die Box tunen könnte… Also besseren Akku und bessere Lautsprecher mit vllt etwas mehr bass^^ wäre sowas für ein elektro leihen umsetzbar? Ist es überhaupt umsetzbar ein weiteren Lautsprecher einzusetzen? Mfg

Rodaron -

Beim “tunen” des Akkus wäre ich etwas vorsichtig. Der Lautsprecher kann bestimmt gegen einen anderen getauscht werden, solange er von Form und Größe in die Halterung und den Rahmen passt. Vielleicht noch auf die Werte achten (Widerstand und Leistung nicht überdimensionieren) und den Stecker umlöten. Viel Erfolg – falls es klappt, könnt ihr ja einen guide daraus machen ;)

Tobias Isakeit -

Hallo! Hat das geklappt? Bin mit dem Lautsprecher und resultierendem Klang sehr unzufrieden.

Peter S. -

Hab hier grad was gepostet mit paar Bilder von ausgelötetem Chip/TAG. Es ist von einem Kreativ-Tonie Astronaut.

https://www.mikrocontroller.net/topic/43...

Die Chipbezeichnung ist SYK128 (SYK 128)

Zu Versuchszwecken habe ich auch schon größere Antenne/Spule dran gelötet, wird dann auch von der TonieBox erkannt, von Smartphone oder TRF7970A EVM aber nicht.

bob12x -

Kann mir jemand sagen, was das für ein DCDC Wandler ist? Kann ich die Box auch mit 5V laden?

Eike Hahn -

Ich finde es toll mal zu sehen was sich in der Box verbiegt. Da wir die Box oft mit in den Urlaub nehmen und wir dort kein WLAN oder Internet haben. Mich würde interessieren ob man die Speicherkarte durch eine größere ersetzen kann um mehr Tonies im Speicher mit zu nehmen.

m_ellrich -

Hallo,

bei der toniebox kann man einen Track weiter und zurück geheb, indem man ihr einen “Klaps” auf die Seiten gibt. Womit registriert die Box das?

Noni -

Hallo Noni, das registriert die Toniebox mittels eines Beschleunigungssensors. Dieser erkennt, von welcher Seite die Box “geklappst” wird bzw. auf welche Seite die Box geneigt wird (zum schnellen Vor- und Zurückspulen).

Tobias Isakeit -

Kann man die Kopfhörerbuchse irgendwo nachkaufen ?

Gianga -

Hallo Gianga, wir haben noch keine Quelle gefunden. Am Besten mal die Buchse auslöten und zum Elektrofachhandel gehen oder online recherchieren. Sollte eine 3,5 mm Klinke zum Einlöten sein. Hat unten noch zwei kleine Kunststoffnasen, zur Positionierung auf der Platine.

Tobias Isakeit -

Hab schon danach gesucht, aber nichts was vergleichbar ist

Gianga -

Hallo Tonie Freunde,

kann mir jemand sagen wo der Beschleunigungssensor verbaut ist? (denke irgend ein Teil auf der Hauptplatine, aber welches genau?)

Markus -

Hallo Markus,

Ich habe mir die Platine nochmals genauer angeschaut und habe vermutlich den sensor gefunden. Schaue doch einfach im aktualisierten Schritt 6 das zweite Bild an. Der vorletzte Bullet hat auch einen Link zum Bauteil. Ich hoffe, das hilft etwas weiter.

Tobias Isakeit -

Vielen Dank,

hättest du einen Link wo man das Teil kaufen kann (obwohl es löttechnisch nicht einfach ist will ich es mal versuchen…….)

Markus -

Leider nein. Aber evtl findest du was, wenn du im Netz nach MMA8451 suchst. Ist deiner kaputt? Viel Erfolg mit der Reparatur. (Du kannst glaub auch auf deine eigene Frage kommentieren, damit alles in einem Thread bleibt ;) )

Tobias Isakeit -

Ja, ist leider kaputt! Bei der Suche nach MMA8451 finde ich leider nur Sensoren in anderer Bauform. Trotzdem vielen Dank für deine Hilfe.

Markus -

Es gibt ein Adafruit Triple-Axis Accelerometer Shield mit dem Bauteil drauf (sieht zumindest so aus und heißt so). Zur Not von dort ablöten?

Tobias Isakeit -

Unsere Toniebox lädt nicht zuverlässig weil der Stift des Netzteils nicht weit genug in die Buchse ragt. Nur wenn man die Toniebox mit viel Kraft in den Pin presst bekommt die Buchse Kontakt und lädt. Wenn ich den weißen Deckel weglasse, kann ich Sie zuverlässig laden aber ich würde ungern dauerhaft auf den Deckel verzichten. Hat jemand eine Idee wie ich das reparieren kann und die Toniebox wieder Kontakt bekommt mit Deckel. Den Fehler hat die Box von Anfang an aber leider habe ich den Kaufbeleg nicht mehr und ohne weigert sich der Händler die Box umzutauschen.

Dirk -

Hallo, ist es schon bekannt welche Kopfhörerbuchse Audio Buchse verbaut worden ist?

Pete -

Switchcraft 35RASMT3BHNTRX?

Pete -

Hallo Pete, ja es ist Switchcraft 35RASMT3BHNTRX, hat jemad eine Ahnung, wo ich das Teil einzeln herbekomme, bei Digi Key soll man 18€ Versand bezahlen, für einen Warenwert von ca 4,50€ .

Gruss

Stefan Pietsch -

Hat jemand schon einen Händler gefunden wo man keine 18euro Versand für der/die/das Switchcraft 35RASMT3BHNTRX bezahlen muss????

pruss-lee -

Hier gibts das passende Ersatzteil: https://www.ebay.de/itm/185467695638?mkc...

albert.kohl -

Weiß jemand wie die Schalter in den Ohren heißen? Also die Bezeichnung. Unser Sohn hat einen kaputt gebissen

Besten Dank

Andy Decker -

Unsere toniebox wird nicht mehr lauter wenn ich auf das Ohr drücke . Was kann ich tun.

Angelina Sommer -

Hallo Angelina, vermutlich ist der Schalter in diesem Ohr defekt. Leider haben wir dafür bisher noch keine einfache Lösung. Es ist ein einfacher Druckschalter (siehe Schritt 9), den man eventuell von der winzigen Platine ablöten und selber einen neuen hinlöten kann.

Tobias Isakeit -

Ich finde es ist eine ziemliche Sauerei, dass alles an einen Online-Dienst gekoppelt ist, anstatt die Inhalte wirklich in den Figuren zu speichern. Nichts gehört einem heute mehr. Völlige Abhängigkeit von einem Server des Anbieters.

Tatjana Grams -

Hallo Tatjana, nachdem man eine Figur auf die Toniebox stellt, wird (so weit ich weiß) der Inhalt erst herunter geladen und dann auf die Speicherkarte geschrieben, damit man es auch mobil ohne Internet verwenden kann.

Vielleicht interessiert dich dann dieser Diskussionsfaden von usern, die sich Gedanken machen, wie man die Daten der Speicherkarte der Toniebox sichern kann:

https://de.ifixit.com/Antworten/Ansehen/...

Tobias Isakeit -

Hallo,

super Anleitung.

Aber wo kann ich die Ersatzteile bestellen.

Unser Kleiner hat ein Ohr abgebissen

Gruß

Selcuk Elbasan -

Liegt die Musik auf dem NFC-Chip, oder auf der SS-Karte und der Chip in der Figur „schaltet das nur frei „?

corvintaurus -

Hi corvintaurus, auf dem Chip liegt keine Musik. Diese ist auf der SD-Karte gespeichert. Der Chip enthält die Informationen für den Link/Download. Wenn du mehr über das Speichern der Musik wissen möchtest findest du hier einen guten Thread von zwei usern: https://de.ifixit.com/Antworten/Ansehen/...

Tobias Isakeit -

Hallo

Tolle Anleitung …. weiß jemand wo man Ersatzteile bekommt?

Ohren von der Katze durchgebissen

Lg Paul

Paul Graf -

Ich habe noch eine Frage, meine Toniebox lädt auf der Station, aber wenn ich sie runternehme, geht sie direkt aus und läuft nicht im Akkubetrieb, was kann das sein? Akku ist voll geladen und funktioniert an einer 2. Box tadellos.

Gruß

Stefan Pietsch -

Hi. Weiß jemand was für ein Widerstand im Akku verbaut ist? Ich würde gerne eine alternativen Akkupack verbauen und bräuchte da mal die Daten zu dem verbauten Bauteil. Vielen Dank!

Simsonfreunde OWL -

Klasse Arbeit…

Bei mir haben sich 2 Fragen aufgeworfen. Zum Einen, ob der verbaute Lade-IC kompatibel zu LiIon wäre, zum Anderen wüsste ich gern die größe des Lautsprechers…

Vielen Dank,

Meick

Meick Schütte -

Super, danke. Jetzt weiß ich welcher Leser verbaut ist und welche Chips verwendet werden können.

Besten Gruß,

Phil

Santa Dragon -

Bei uns ist ein Ohr defekt, da schauen nur noch 2 Kabel raus. Da fehlt was silbernes was klick macht bei der Lautstärkeregelung. Weiß jemand was ich da genau benötige oder was es kostet es reparieren zu lassen? Vielen Dank schonmal

vanessa.fernandez79 -

Hallo vanessa.fernandez79, leider bieten wir keine Ersatzteile für die Toniebox Ohren an. Aber die von Toniebox (Boxine) haben einen Reparaturservice (siehe auch hier im Forum), frag doch mal bei denen nach.

Tobias Isakeit -

Ist auf der Speicherkarte eine spezielle Firmware drauf, die man irgendwie wieder kopieren muss, wenn man eine andere SD-Karte einbauen möchte?

Nicolas Schwabe -

Guten Abend,

gibt es eine Anleitung oder einen Rat, wie die enthaltene SD-Karte am besten entnommen werden kann? Ich habe gesehen, dass sie mir einer Art weißem Klebstoff fixiert scheint und ich möchte ungerne bei der Entnahme irgendwas zerstören. Sieht auch ziemlich eng aus auf dem Board.

Deshalb auch noch eine Zusatzfrage: Existiert eine Anleitung, um den SD-Slot nach außen zu legen? Gelesen habe ich davon schon, doch eine bebilderte Anleitung mit notwendigen Teilen noch nicht gefunden.

Vielen Dank für jede Hilfe.

Zym Bo -

HalloZym Bo,

zur Toniebox gibt es bereits einige Fragen und auch Antworten in unserem Forum:

https://de.ifixit.com/Search?doctype=pos...

Vielleicht gibt es auch mittlerweile Infos um den SD-Karten-Slot nach außen zu legen. Es brauch vlt ein wenig Such-Geschick, um es in der Flut an Informationen zu finden. Das weiße “Zeugs” an der SD Karte kann man vorsichtig entfernen (abknibbeln), dann den Metallbügel öffnen um an die Karte zu kommen. Viel Erfolg

Tobias Isakeit -

Hallo,

welche Maße hat das Herzstück und der innere Plastikkäfig?

Möchte gerne in das Gehäuse andere Elektronik einbauen…

Oli Rendgen -

Wo finde ich denn die Buttons zum laut und leiser machen also das ganze Kabel plus die Ohren.

stefan.darto.olsen -

Kann ich das Kabel für die Ohren Taster direkt auf den Taster löten wenn ich die kleine Platte PCB (?) nicht mehr habe ??

Melanie Reichwein -

Hallo,

danke für die tolle Anleitung!

Leider ist bei unserer Toniebox das Bauteil T342 einfach von der Platine abgefallen. Kann mir jemand sagen, um welches Bauteil es sich handelt, damit wir ein neues bestellen und auflöten können?

Vielen Dank :-)

Lukas Palmer -

Das scheint ein Transistor zu sein (einer der vielen im Haufen an Transistoren oben links auf der Platine mit drei Lötbeinchen). Davon gibt es wohl mehrere, falls also nicht mehr vorhanden, Nummer eines benachbarten Moduls (zB T343) notieren und nachbestellen.

Tobias Isakeit -

Was ist l320 oben von sd slot beim genaueren hinsehen hat der audio controller analog input auf pin 13 und 14 und ein vol mic detect auf 11 ?

mota pipboy -

Hallo, bei unsere Toniebox ist anscheinend SD karte defekt. hat jemandem zufaellig die SD Daten gespeichert? Danke

Attila Toth -

Hallo, so ein Bluetooth adapter für kabellos Kopfhörer (iclever kids) würde klasse! Leider kein gefunden das funktioniert! Alle kann man mit dem Kopfhörer verbinden aber 10 sek. Im Toniebox gesteckt dann geht die ton wider aus die Lautsprecher vom Toniebox! Wenn eine eine Bluetooth adapter gefunden habe das geht bitte sagen.

Harold -

Hallo!

Hat jemand eine Idee, was “kaputt” ist, wenn die Box keine Tonies mehr erkennt? Also gar keine.

Hab die Box komplett auseinandergenommen, Platine und alle Komponenten sehen gut aus, keine blinden Lötstellen zu erkennen. Aber das “blöde” Ding will die Tonies partout nicht erkennen.

Ich wäre über Ideen echt dankbar!

Birthe -

Hy findet man die tonie ID auch noch anderweitig? Wir haben die Zugangsdaten vergessen und die Kids den Aufkleber abgemacht.

Gibt's da noch weitere Möglichkeiten die irgendwie rauszubekommen?

Wär echt genial wenn ihr uns weiterhelfen könntet!

Bavaria Amesberger -

Die ID kann mittelt der MAC-Adresse der Toniebox und einer Anfrage beim Tonie Support ermittelt werden.

Die genaue Anleitung dazu liefert der folgende Tonie Support Artikel: https://support.tonies.com/hc/de/article...

Martin -

is there a guide on how to replace the wifi Antenna, My son's toniebox is having an issue connecting to wifi unless you are right next to the router

Iain Trotter -

Hat schon mal jemand den Lautsprecher getauscht und einen besseren eingebaut? Ich finde den Klang der Box echt besch******* und wollte ein "Upgrade" machen. Nur weiß ich nicht genau ob es reicht den Lautsprecher zu tauschen, oder ob man noch weitere Maßnahmen vornehmen sollte.

ValSki AJ -
