Flüssigmetall (Liquid Metal) in der PlayStation 5 Slim auftragen

Schalte die Konsole komplett aus und entferne alle Kabel und angeschlossenes Zubehör.

Entferne alle Standvorrichtungen und lege das Gerät flach ab.

Um eine Abdeckung zu entfernen, ziehe kräftig an der Vorderkante und löse die Clips.

Entferne die Abdeckung.

Entferne in gleicher Weise die anderen drei Abdeckungen.

Benutze den Ausschnitt in der unteren rechten Ecke des optischen Laufwerks um es dort anzuheben und abzutrennen.

Entferne das optische Laufwerk.

Entferne die 17,1 mm lange Kreuzschlitzschraube, mit der die Abdeckung des Erweiterungssteckplatz befestigt ist.

Hebe die Abdeckung des Erweiterungssteckplatzes Nähe bei der Kerbe mit den Fingern hoch und entferne sie.

Entferne die Kunststoffabdeckung über den Lüfterkabeln mit den Fingern.

Ziehe die Lüfterkabel behutsam unter ihrer Kunststoffklammer im Rahmen heraus.

Fasse den weißen Stecker der Lüfterkabel gut an und ziehe ihn gerade aus seinem Anschluss heraus.

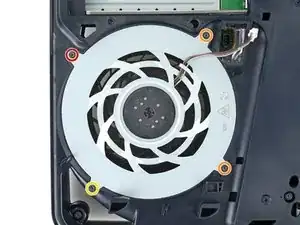

Entferne die vier Torx T8 Schrauben, mit denen der Lüfter befestigt ist:

Eine 31,2 mm lange Schraube

Zwei 21,3 mm lange Schrauben

Eine 11,6 mm lange Schraube

Fasse den Lüfter an den Luftöffnungen an, hebe ihn gerade nach oben und entferne ihn.

Setze den Lüfter so ein, dass die Kabel nahe am Anschluss sind.

Eine der Schrauben an der Abdeckung der Hauptplatine ist unter dem Garantieaufkleber versteckt.

Ziehe den Aufkleber soweit mit einer Pinzette hoch , bis du an die Schraube darunter herankommst.

Entferne die neun Torx T8 Sicherheitsschrauben, mit denen die Abdeckung der Hauptplatine befestigt ist:

Vier 18,9 mm lange Schrauben

Eine 21,3 mm lange Schraube

Vier 31,2 mm lange Schrauben

Hebe die Abdeckung der Hauptplatine gerade nach oben und entferne ihn ab.

Entferne die vier Torx T8 Sicherheitsschrauben, mit denen die Abdeckung des Verbindungskabels befestigt ist:

Eine 28,7 mm lange Schraube

Drei 7,5 mm lange Schrauben

Entferne die Abdeckung des Verbindungskabels.

Drücke die Metallverriegelung des Verbindungskabels mit der Spudgerspitze nach unten vom Stecker weg, um diesen zu entsichern.

Halte die Verriegelung in dieser Position und ziehe das Verbindungskabel vorsichtig aus seinem Anschluss heraus.

Setze einen Spudger mit dem flachen Ende unter einen der Koaxialstecker, hebe ihn gerade nach oben und trenne ihn ab.

Wiederhole das Verfahren für das zweite Antennenkabel.

Hebe die beiden Antennenkabel behutsam hoch, um das Klebeband von der Abschirmung des Kühlkörpers abzulösen.

Löse den Schaumstoff vorsichtig mit einer Pinzette ab.

Biege die Antennenkabel auf die Seite der PlayStation, damit sie nicht mehr im Weg sind.

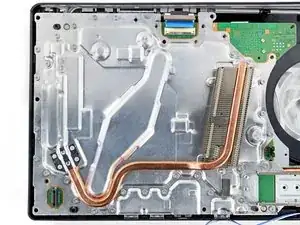

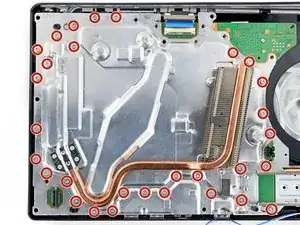

Entferne die dreißig 7,5 mm langen Torx T8 Sicherheitsschrauben, mit denen die obere Abschirmung befestigt ist.

Setze einen Spudger mit dem flachen Ende zwischen die obere Abschirmung und die Hauptplatine. Heble dann nach oben um die Abschirmung zu lösen. Arbeite dich rund um den Rand der Abschirmung herum, bis sie sich ablöst.

Hebe die obere Abschirmung hoch und entferne sie.

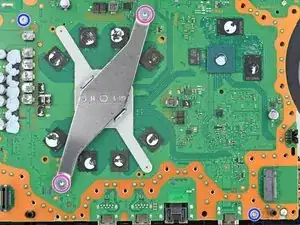

Entferne die vier restlichen Torx T8 Sicherheitsschrauben, mit denen die Hauptplatine befestigt ist.

Zwei 7,5 mm lange Schrauben an der Hauptplatine

Zwei 16,3 mm lange Schrauben, mit denen die APU unter Spannung gehalten wird

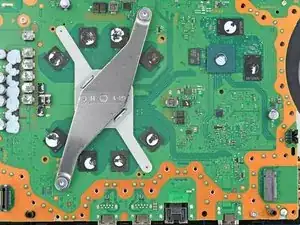

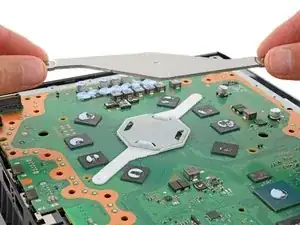

Hebe die beiden Halterungen der APU von der Platine ab.

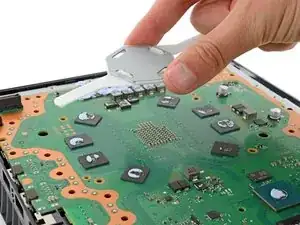

Lege die Halterung mit den Kunststoffarmen zuerst ein, so dass ihre Stifte in die Ausschnitte passen.

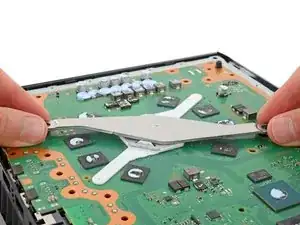

Lege dann die Metallhalterung auf die aus Kunststoff, so dass sie rechtwinklig stehen und die Schraubenlöcher übereinander sind.

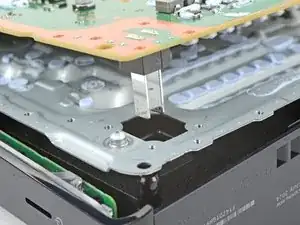

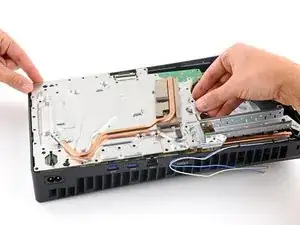

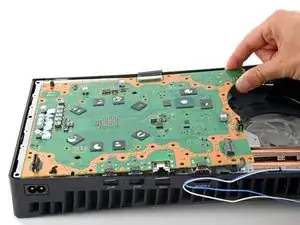

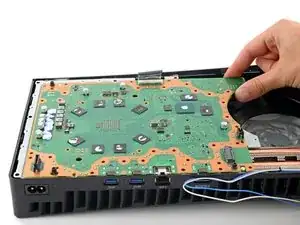

Hebe die Platine an der Kante mit dem großen Ausschnitt sehr vorsichtig an, so dass sie sich teilweise von der unteren Abschirmung ablöst.

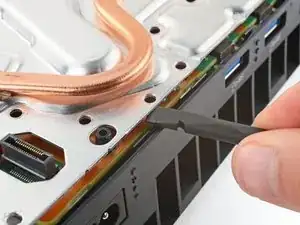

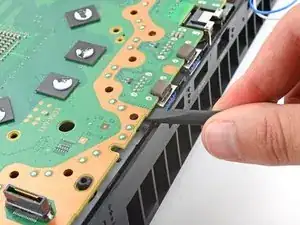

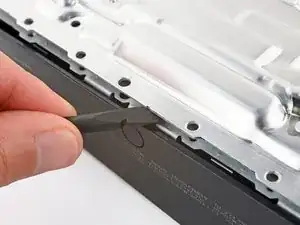

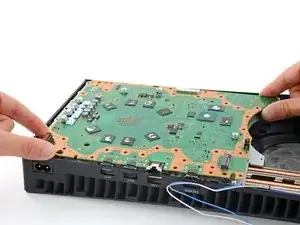

Halte die Platine noch hoch und setze einen Spudger mit dem flachen Ende zwischen die Platine und die untere Abschirmung ein. Verdrehe ihn langsam, um beide voneinander zu lösen. Arbeite dich rund um den Rand der Platine herum.

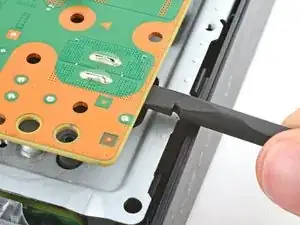

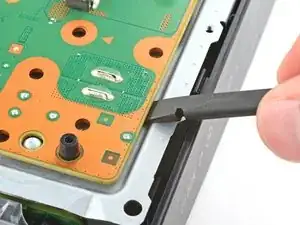

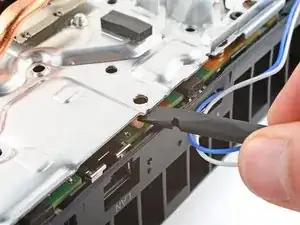

Setze das flache Ende des Spudgers bei den beiden parallelen Lötstellen in der Ecke mit der Einschalttaste zwischen die Platine und die untere Abschirmung ein

Heble die Platine mit dem Spudger soweit hoch, bis die Metallzungen komplett aus dem Anschluss herauskommen.

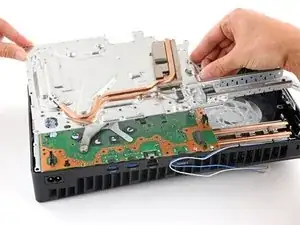

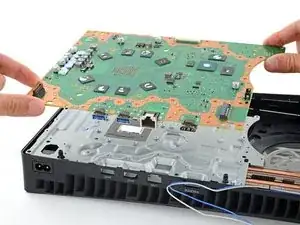

Entferne die Hauptplatine, drehe sie um und lege sie auf eine saubere Arbeitsfläche, so dass die APU nach oben zeigt.

Achte darauf, dass alle Verbindungskabel zur Platine aus dem Weg sind, damit sie nicht unter der Platine eingeklemmt werden.

Drehe die Platine sehr behutsam um, damit das Liquid Metal nicht herausläuft.

Halte die Platine waagrecht und senke sie auf ihren Platz ab.

Wenn du eine Wegwerfspritze hast, kannst du mit ihr größere Ansammlungen des Flüssigmetalls aufsaugen. Benutze die Spritze danach nicht mehr.

Fange am Kühlkörper an: tröpfle etwas hochkonzentrierten Isopropylalkohol (mindestens 90%ig) auf ein Wattestäbchen und beseitige sorgfältig alle Flüssigmetallreste von der Oberfläche des Kühlkörpers.

Beseitige auf diese Weise alle Flüssigmetallreste.

Lasse den Kühlkörper komplett abtrocknen.

Beseitige auf gleiche Weise wie beim Kühlkörper alle alten Reste vom Flüssigmetall von der APU.

Jetzt ist eine gute Gelegenheit, um irgendwelche Wärmeleitpads auf der Unterseite der Hauptplatine auszutauschen, wenn nötig. Die Pads können sowohl an der Hauptplatine als auch an der unteren Abschirmplatte festkleben.

Gib einen Tropfen des Flüssigmetalls, etwa von der Größe eines kleinen Streichholzkopfs, auf den Kühlkörper (nicht auf die APU).

Verteile das Flüssigmetall mit dem mitgelieferten Werkzeug oder einem Wattestäbchen, drücke das Flüssigmetall ein wenig nach unten und verstreiche es gleichmäßig über die gesamte Oberfläche.

Wenn irgendwo zu viel Flüssigmetall ist, dann sauge es mit der Spritze wieder auf.

Nimm dieses Wattestäbchen und verteile gleichmäßig eine dünne Schicht des Flüssigmetalls auf der APU. Wenn du mehr davon brauchst, dann tauche das Wattestäbchen ganz leicht in den Kühlkörper ein, um es zu befeuchten, oder gib eine winzige Menge aus der Spritze dazu.
