Einleitung
Diese Reparaturanleitung wurde von iFixit-Mitarbeiter:innen verfasst und ist keine offizielle Reparaturanleitung von Google. Hier erfährst du mehr über unsere Qualitätsstandards.
Folge dieser Anleitung, um die Frontkamera deines Google Pixel 9 auszutauschen.
Wenn die Fotos deiner Frontkamera unscharf sind, Flecken haben oder die Kamera nicht funktioniert, muss sie wahrscheinlich ausgetauscht werden.
Du benötigst du Ersatzklebestreifen für die Glasrückseite, um diese Reparatur abzuschließen.
Hinweis: Jede Reparatur kann die Wasserbeständigkeit des Telefons beeinträchtigen. Die Wasserbeständigkeit nach der Reparatur hängt davon ab, wie gut du den Kleber erneut anbringst.
-
-
Das Rückseitenglas ist rundum am Rand des Rahmens festgeklebt.
-
Klebe überlappende Streifen von durchsichtigem Paketband über das Display, um dich zu schützen und den Öffnungsvorgang zu erleichtern. Achte darauf, dass nahe bei der Unterkante ein glatter Bereich entsteht, an dem ein Saugheber gut befestigt werden kann.
-
-
-
Bringe einen Saugheber so nahe wie möglich an der Unterkante des Rückseitenglases an.
-
Drücke ihn nach unten fest, bis er gut haftet.
-
-
-
Ziehe fest und gleichmäßig am Saugheber nach oben, bis ein kleiner Spalt unter dem Rückseitenglas entstanden ist.
-
Setze ein Plektrum mit der Spitze in den Spalt ein.
-
-
-
Schiebe das Plektrum rundum den Rand des Smartphones herum, um den restlichen Kleber aufzutrennen.
-
-
-
Nun ist der größte Teil des Klebers aufgetrennt. Verdrehe das Plektrum an der Unterkante, bis sich das Rückseitenglas etwas hebt und sich mit der Hand fassen lässt.
-
Wenn der Kleber am Rückseitenglas noch irgendwo festklebt, trenne ihn mit dem Plektrum auf.
-
-
-
Entferne das Rückseitenglas.
-
Jetzt ist eine gute Gelegenheit, um das Smartphone ausgiebig zu testen, bevor du es wieder zuklebst. Schalte es an und überprüfe seine Funktion. Schalte es wieder aus, bevor du mit dem Zusammenbau fortfährst.
-
Folge dieser Anleitung, um neuen Kleber anzubringen und das Rückseitenglas zu befestigen.
-
-
-
Nimm einen 3IP Torx Plus Schraubendreher und entferne die einzelne 5,4 mm lange Schraube, mit der die Abdeckung der oberen Platine befestigt ist.
-
-
-
Nimm einen 3IP Torx Plus Schraubendreher und entferne die fünf Schrauben, mit denen der Mittelrahmen und die Drahtlos-Ladespule befestigt sind:
-
Vier 5,4 mm lange Schrauben
-
Eine 2,2 mm lange Schraube
-
-
-

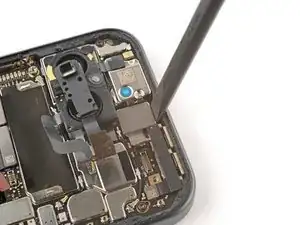

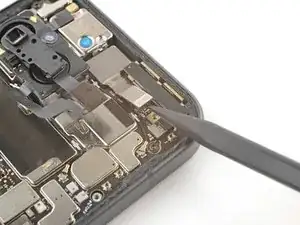

Setze den Spudger mit dem flachen Ende zwischen die Oberkante der Frontkamera und den Rahmen ein.
-

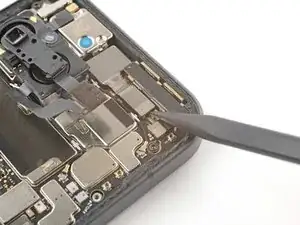

Kippe den Spudger gegen den Rahmen nach unten und heble die Kamera nach oben aus ihrer Vertiefung heraus.
-

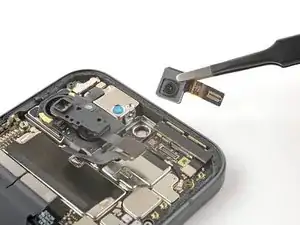

Entferne die Frontkamera.
-
-
-
Entferne den alten Kleber der Frontkamera mit einer Pinzette vom Rahmen.
-

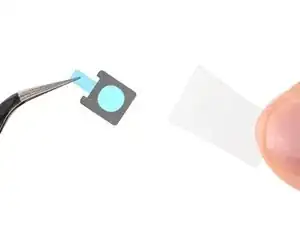

Entferne die größere durchsichtige Schutzfolie vom Kleber der Frontkamera.
-

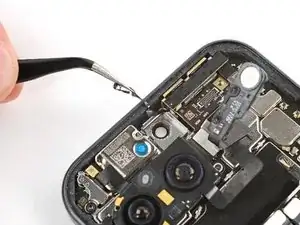

Setze den Kleber der Frontkamera mit einer Pinzette sorgfältig in die Vertiefung für die Frontkamera ein.
-
Drücke den Kleber mit einem Spudger gut gegen den Rahmen fest.
-
Entferne die restliche Schutzfolie vom Kleber.
-
-
-

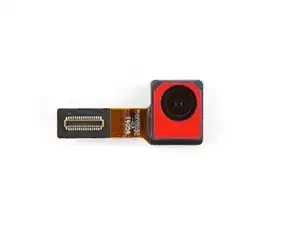

Entferne eventuelle Schutzkappen oder -folien von der neuen Frontkamera.
-

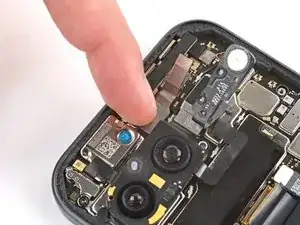

Drücke die Frontkamera mit dem Kabel zur rechten Kante hin in ihrer Vertiefung fest.
-
Um dein Gerät wieder zusammenzubauen, folge den Schritten ab hier in umgekehrter Reihenfolge.
Um einen Diagnosetest mit dem integrierten Pixel-Diagnosetool durchzuführen, klicke hier.
Entsorge deinen Elektromüll sachgerecht.
Hat die Reparatur nicht ganz geklappt? Versuche es mit ein paar grundständigen Lösungen, ansonsten findest du in unserem Forum Hilfe bei der Fehlersuche.
