Samsung Galaxy S23 Akku tauschen

Geschrieben von: Alex Diaz-Kokaisl

Kommentare: 6

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

45 Minuten - 1 Stunde

Einleitung

Diese Anleitung zeigt, wie der Akku im Samsung Galaxy S23 ausgetauscht wird.

Die Anleitung gilt für den Akku alleine. Wenn du die Kompletteinheit aus Display und Akku austauschen möchtest (Rahmen, Display und Akku als eine Einheit), folge stattdessen dieser Anleitung.

Die Lebensdauer eines Lithium-Ionenakkus in deinem Smartphone ist begrenzt. Wenn dein Smartphone schnell ausgeht und seine Ladung nicht hält, hilft wahrscheinlich der Austausch des Akkus.

Hinweis: Ob dein Smartphone anschließend wieder wasserdicht ist, hängt davon ab, wie gut du die Klebestellen befestigt hast. Die IP-Einstufung wirst du auf jeden Fall verlieren.

Werkzeuge

Ersatzteile

Schritt 1

Entlade den Akku des Telefons auf unter 25 %, da ein aufgeladener Lithium-Ionen-Akku ein potenzielles Sicherheitsrisiko darstellt. Wenn der Akku geschwollen ist, triff geeignete Vorsichtsmaßnahmen.
Trenne alle Kabel vom Telefon.
Halte die Seitentaste und die Lautstärketaste gedrückt und wählen dann "Ausschalten", um das Telefon auszuschalten.

Schritt 2

Lege einen erwärmten iOpener zwei Minuten lang auf die rechte Kante der Rückabdeckung.
Du kannst auch einen Fön, eine Heißluftpistole oder eine Heizplatte verwenden, aber achte darauf, dass du dein Gerät nicht überhitzt – Display und Akku sind ziemlich empfindlich.

Schritt 3

Befestige einen Saugheber an der Rückseite des Smartphones, so nah wie möglich mittig an der rechten Seitenkante.
Ziehe fest und gleichmässig am Saugheber, bis eine Lücke zwischen der Rückabdeckung und dem Rahmen entsteht.
Wenn das schwer geht, dann erwärme nochmals, um den Kleber weiter aufzuweichen. Beachte die Anleitung für den iOpener, um ein Überhitzen zu vermeiden.
Setze ein Plektrum in den Spalt ein.

When inserting the first pick, I partly cracked my backplate: if the opening is not long enough, inserting the pick puts vertical pressure on the backplate and it'll crack. I suggest slicing a few centimeters of glue before inserting the pick.

Stéphane L -

Schritt 4

Schiebe das Plektrum an der rechten Seitenkante hin und her, um den Kleber zu durchtrennen.
Lasse das Plektrum nahe an der unteren rechten Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 5

Lege einen erwärmten iOpener zwei Minuten lang auf die Unterkante der Rückseite.

Schritt 6

Setze ein zweites Plektrum unten an der rechten Ecke nahe bei dem anderen Plektrum ein.
Rolle das Plektrum um die untere rechte Ecke herum, um den Kleber aufzutrennen.

Schritt 7

Schiebe das Plektrum zur linken Ecke hin, um den Kleber an der Unterkante zu durchtrennen.
Lasse das Plektrum in der unteren linken Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 8

Lege einen erwärmten iOpener zwei Minuten lang auf die linke Kante der Rückseite.

Schritt 9

Rolle das Plektrum um die linke untere Ecke herum, um den Kleber aufzutrennen.

Schritt 10

Setze ein drittes Plektrum bei der unteren linken Ecke ein.
Schiebe das Plektrum zum Auftrennen des Klebers zur oberen linken Ecke hin.
Lasse das Plektrum in der oberen linken Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 11

Lege einen erwärmten iOpener zwei Minuten lang auf die Oberkante der Rückseite.

Schritt 12

Setze ein viertes Plektrum bei der oberen linken Ecke ein.
Rolle es um die obere linke Ecke herum, um den Kleber aufzutrennen.

Schritt 13

Schiebe das Plektrum zum Auftrennen des Klebers zur oberen rechten Ecke hin.
Lasse das Plektrum in der oberen rechten Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 14

Es gibt noch ein Stück Klebefilm direkt unter dem Blitz.
Richte ein Plektrum mit der Spitze an der Öffnung für den Blitz aus.
Schiebe das Plektrum oben an der Rückseite unter die Öffnung für den Blitz hinein, bis du merkst, dass das Plektrum vom Kleber aufgehalten wird.
Du solltest das Plektrum durch die Öffnung für den Blitz sehen.
Schiebe das Plektrum weiter zur Unterkante des Smartphones hin, bis du spürst, dass der Kleber komplett abgetrennt ist.
Vermeide es, die Rückkameras mit dem Plektrum zu berühren. Wenn du gegen das Objektiv drückst, kann es beschädigt werden.

Schritt 15

Fasse die Rückseite fest an und entferne sie.
Wenn die Rückabdeckung immer noch am Rahmen festklebt, dann fahre mit einem Plektrum rund um das Smartphone herum, bis sie sich ablöst.
Beim Zusammenbau:
Jetzt ist eine gute Gelegenheit, um das Smartphone ausgiebig zu testen, bevor du es wieder zusammenklebst. Achte darauf, dass es wieder komplett heruntergefahren ist, bevor du weiterarbeitest.
Beseitige alle Spuren des Klebers mit einer Pinzette oder deinen Fingern. Wenn er sich nicht leicht lösen lässt, dann erwärme ihn nochmals, oder verwende Isopropylalkohol zum Reinigen.
Wenn du speziell zugeschnittene Klebestreifen verwendest, dann folge dieser Anleitung.
Wenn du doppelseitiges Klebeband verwendest, dann benutze diese Anleitung

Just before removing the backplate, take care at the long ribbon cable (in white on the 2nd and 3rd photos, next to the black wireless charging patch). In my case, part of it was gently glued to the backplate for some reason, so double-check that you've separated it from the backplate before attempting to open it, or you might just rip the ribbon cable entirely. In my case, this was preventing me lifting the backplate for more than a few millimeters, and I'm glad I didn't force it before trying to understand exactly what was going on.

Stéphane L -

Schritt 16

Heble den Druckstecker der Drahtlos-Ladespule mit der Spudgerspitze hoch und trenne sie von der Hauptplatine ab.
Um Druckstecker wieder anzuschließen, musst du ihn erst sorgfältig ausrichten und auf einer Seite festdrücken, bis er einrastet. Wiederhole das dann für die andere Seite. Drücke nicht in der Mitte. Wenn der Stecker schlecht sitzt, können die Kontakte verbogen und dauerhaft beschädigt werden.

Schritt 17

Entferne die dreizehn 3,5 mm langen Kreuzschlitzschrauben, mit denen die Drahtlos-Ladespule und der Lautsprecher befestigt sind:
Sechs Schrauben an der Ladespule
Sieben Schrauben am Lautsprecher

Schritt 18

Setze einen Spudger mit der Spitze in die Kerbe in der oberen linken Ecke des Lautsprechers ein.
Heble nach oben, um den Lautsprecher vom Rahmen abzulösen.

Schritt 19

Hebe den Lautsprecher mit den Fingern vom Rahmen ab und löse ihn ganz ab.
Entferne die Drahtlos-Ladespule und den Lautsprecher vom Rahmen.
Drücke den Lautsprecher beim Zusammenbau rundum an den Kanten fest, damit er im Rahmen einrastet.

Schritt 20

Heble den Druckstecker des Akkus mit der Spudgerspitze hoch und trenne ihn ab.

Schritt 21

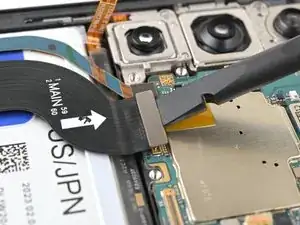

Heble die beiden Druckstecker des ersten und zweiten Verbindungskabels mit der Spudgerspitze hoch und trenne sie von der Tochterplatine ab.

Schritt 22

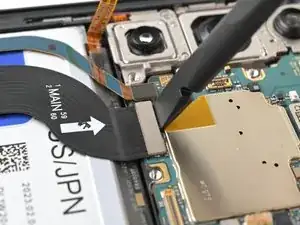

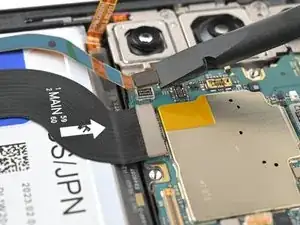

Wiederhole den vorherigen Schritt für die beiden Druckstecker des ersten und zweiten Verbindungskabels auf der Hauptplatine.

Schritt 23

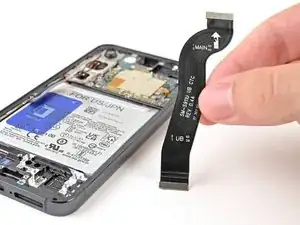

Entferne die beiden Verbindungskabel.

Is it necessary to unplug the cables completely, or is it sufficient to unplug them only at the top of the telephone and leave the lower trailers?

Łukasz - 24/05/25

Schritt 24

Heble die Druckstecker des Displays und der 5G mmWave Antenne mit dem Spudger hoch und trenne ihn von der Hauptplatine ab.

Schritt 25

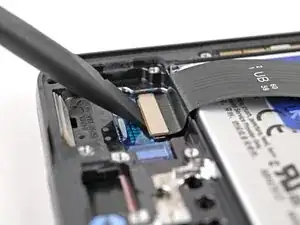

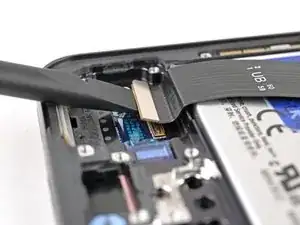

Heble den Druckstecker am Displaykabel am unteren Rand des Smartphones mit dem flachen Ende des Spudgers nach oben und trenne ihn ab.
Entferne das Displaykabel.

Schritt 26

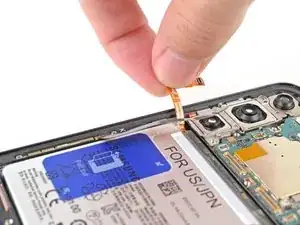

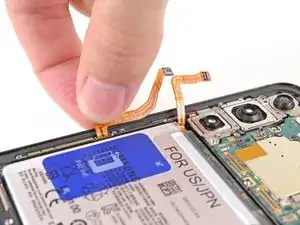

Biege das Antennenkabel und das Akkukabel vom Akku weg.

Schritt 27

Sei sehr vorsichtig bei den nächsten Schritten. Verbiege, knicke oder beschädige den Akku nicht. Aus einem beschädigten Akku können gefährliche Chemikalien austreten oder er kann in Brand geraten.

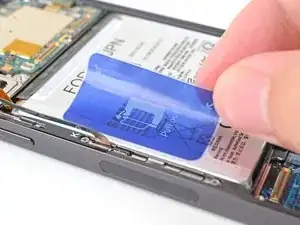

Löse die Zuglasche des Akkus vorsichtig von der linken Seite des Akkus ab.

Schritt 28

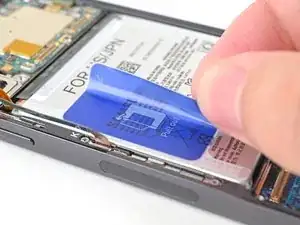

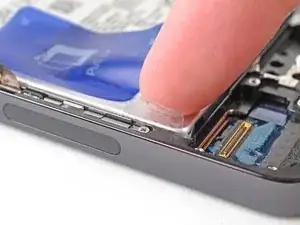

Löse die beiden kleinen Laschen in der oberen und unteren Ecke der linken Akkukante ab.
Wenn die beiden Laschen nicht komplett abgelöst sind, kannst du den Akku im nächsten Schritt nicht hochheben.

Schritt 29

Falte die obere und die untere Lasche mit einer Hand aus dem Weg für den Akku und halte sie fest gegen den Rahmen.
Wenn du mit diesen Laschen Schwierigkeiten hast, kannst du sie auch unter das Smartphone falten und mit Klebeband am Display festkleben.

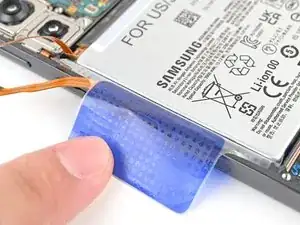

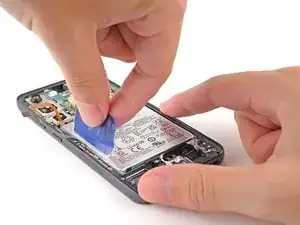

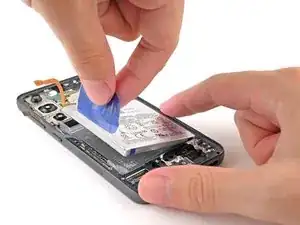

Greife die mittlere blaue Zuglasche mit der freien Hand und ziehe sie fest und gleichmäßig gerade nach oben, bis sich der Akku vom Rahmen löst.
Wahrscheinlich löst sich der Akku nicht sofort. Halte den Zug konstant aufrecht, bis der Akku allmählich frei kommt.
Wenn es schwer geht, dann gib 1 - 2 Tropfen von hochkonzentriertem Isopropylalkohol (mindestens 90%ig) an die linke Kante des Akkus. Hebe die linke Seite des Smartphones hoch und lasse den Alkohol mindestens eine Minute lang einwirken, um den Kleber aufzuweichen.

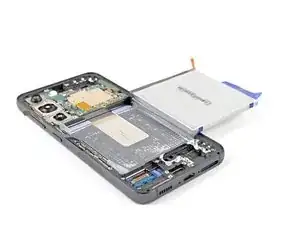

Lege den Akku über die rechte Kante des Smartphones.

Schritt 30

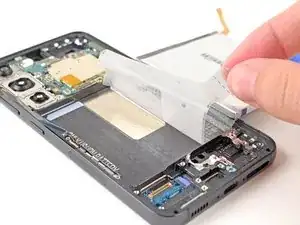

Ziehe die Kunststofffolie des Akkus mit den Fingern vom Rahmen ab.

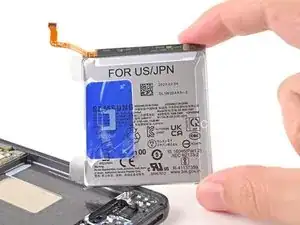

Entferne den Akku und seine Hülle.
Wenn du Isopropylalkohol verwendet hast, dann warte zehn Minuten lang, bis der Alkohol vollständig verdunstet ist, bevor du den neuen Akku einbaust.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.

Damit dein Akku beste Leistung bringt, solltest du ihn nach der Reparatur [[Battery Calibration|neu kalibrieren].

Bitte entsorge deinen Elektroschrott sachgerecht.

Hat die Reparatur nicht ganz geklappt? Versuche es mit ein paar grundständigen Lösungen, ansonsten findest du in unserem Forum Hilfe bei der Fehlersuche.
