Einleitung
Diese Anleitung zeigt, wie der Akku im Samsung Galaxy S24 ausgetauscht wird.
Die Anleitung gilt für den Akku alleine. Wenn du die Kompletteinheit aus Display und Akku austauschen möchtest (Rahmen, Display und Akku als eine Einheit), folge stattdessen dieser Anleitung.
Die Lebensdauer eines Lithium-Ionenakkus in deinem Smartphone ist begrenzt. Wenn dein Smartphone schnell ausgeht und seine Ladung nicht hält, hilft wahrscheinlich der Austausch des Akkus.
Hinweis: Ob dein Smartphone anschließend wieder wasserdicht ist, hängt davon ab, wie gut du die Klebestellen befestigt hast. Die IP-Einstufung wirst du auf jeden Fall verlieren.
-
-
Befestige einen Saugheber an der Rückseite des Smartphones, so nah wie möglich mittig an der rechten Seitenkante.
-
Ziehe fest und gleichmässig am Saugheber, bis eine Lücke zwischen der Rückabdeckung und dem Rahmen entsteht.
-
Setze ein Plektrum in den Spalt ein.
-
-
-
Schiebe das Plektrum zum Auftrennen des Klebers an der rechten Seitenkante zwischen Rückseite und Rahmen entlang.
-
Lasse das Plektrum nahe an der unteren rechten Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.
-
-
-
Setze ein zweites Plektrum links vom dem anderen Plektrum ein. Schiebe das Plektrum zur linken Ecke hin, um den Kleber an der Unterkante zu durchtrennen.
-
Lasse das Plektrum in der unteren linken Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.
-
-
-
Setze ein drittes Plektrum über das letzte Plektrum und schiebe es zum Auftrennen des Klebers an der linken Seite entlang.
-
Lasse das Plektrum in der oberen linken Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.
-
-
-
Setze genau so tief ein viertes Plektrum in die obere linke Ecke ein und schiebe es an der Oberkante entlang. Rolle es dann zum Auftrennen des Klebers um die obere rechte Ecke herum.
-
-
-
Setze ein fünftes Plektrum direkt über die Öffnung für den Blitz.
-
Schiebe das Plektrum oben an der Rückseite unter die Öffnung für den Blitz hinein, bis du merkst, dass das Plektrum vom Kleber aufgehalten wird.
-
Schiebe das Plektrum weiter zur Unterkante des Smartphones hin, bis du spürst, dass der Kleber komplett abgetrennt ist.
-
-
-
Fasse die Rückabdeckung an den Kanten und entferne sie vom Smartphone.
-
Beseitige alle Spuren des Klebers mit einer Pinzette oder deinen Fingern. Wenn er sich nicht leicht lösen lässt, dann erwärme ihn nochmals, oder verwende Isopropylalkohol (mindestens 90%ig) zum Reinigen.
-
Wenn du speziell zugeschnittene Klebestreifen verwendest, dann folge dieser Anleitung.
-
Wenn du doppelseitiges Klebeband verwendest, dann benutze diese Anleitung
-
-
-
Heble den Druckstecker der Drahtlos-Ladespule mit der Spudgerspitze hoch und trenne sie von der Hauptplatine ab.
-
-
-
Entferne die dreizehn 3,5 mm langen Kreuzschlitzschrauben, mit denen die Drahtlos-Ladespule und der Lautsprecher befestigt sind.
-
Sechs Schrauben an der Drahtlos-Ladespule
-
Sieben Schrauben am Lautsprecher
-
-
-
Setze einen Spudger mit der Spitze in die Kerbe an der linken Kante der Lautsprechereinheit.
-
Heble den Lautsprecher hoch, um die Clips zu lösen.
-
-
-
Heble die die Drahtlos-Ladespule und Lautsprecher Baugruppe mit dem Fingernagel vom Rahmen weg.
-
Entferne die Drahtlos-Ladespule und den Lautsprecher vom Smartphone.
-
-
-
Heble den Druckstecker des Akkus auf der Hauptplatine mit der Spudgerspitze hoch und trenne ihn ab.
-
-
-
Setze einen Spudger mit der Spitze unter den Druckstecker des zweiten Verbindungskabels (mit MAIN in der unteren rechten Ecke der Hauptplatine markiert), heble ihn hoch und trenne ihn ab.
-
Wiederhole das Verfahren für das Hauptverbindungskabel.
-
-
-
Trenne in gleicher Weise die Druckstecker des Displays und der 5G mmWave Antenne am unteren linken Rand der Hauptplatine ab.
-
-
-
Trenne genau so die Stecker an beiden Verbindungskabel auf der Tochterplatine und den Displaykabelstecker links von der Tochterplatine ab.
-
-
-

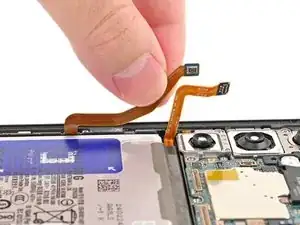

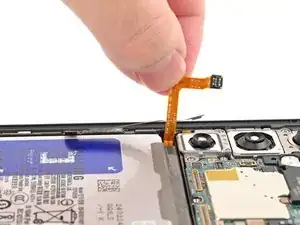

Biege ganz vorsichtig die Kabel zur 5G mmWave Antenne und zum Akku so, dass sie senkrecht nach oben zeigen.
-
-
-

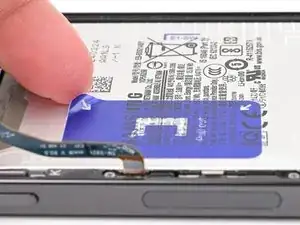

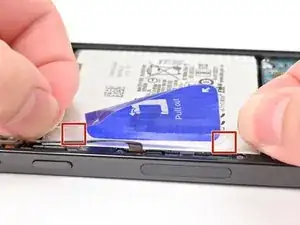

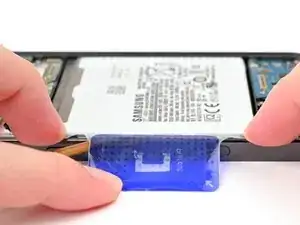

Löse die beiden durchsichtigen kleinen Laschen über und unter dem blauen Teil der Zuglasche von der restlichen Lasche ab.
-

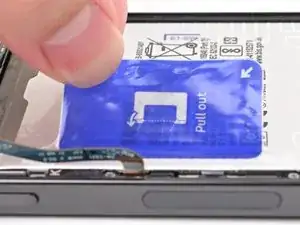

Biege die kleinen Laschen vom Akku weg, sie dürfen den Akku nicht behindern.
-
-
-

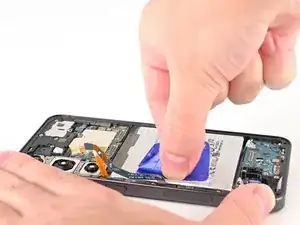

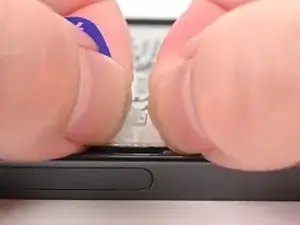

Halte das Smartphone gut fest und fasse die blaue Schutzfolie in der Mitte.
-

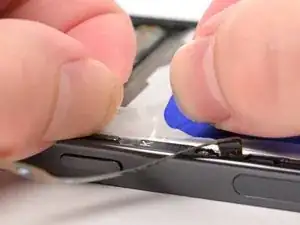

Ziehe fest und gleichmäßig nach oben, um den Akkukleber zu lösen.
-

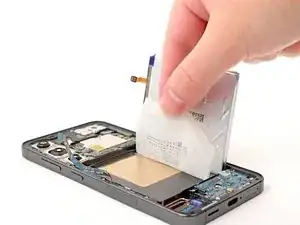

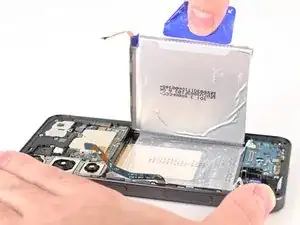

Hebe den Akku an, bis er rechtwinklig zum Gerät steht. Halte oder lehne ihn an die rechte Seitenkante des Rahmens.
-
-
-

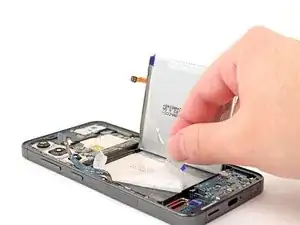

Ziehe die Klebefilm des Akkus mit den Fingern vom Rahmen ab.
-

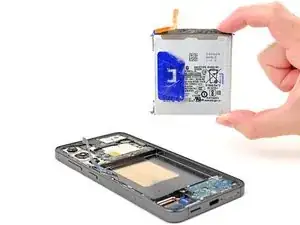

Entferne den Akku und den Klebefilm.
-
Wenn du Isopropylalkohol verwendet hast, dann warte zehn Minuten lang, bis der Alkohol vollständig verdunstet ist, bevor du den neuen Akku einbaust.
-
Vergleiche das Ersatzteil mit dem Original. Möglicherweise musst du Schutzfolien abziehen oder fehlende Teile auf das Neuteil übertragen.
Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.
Bitte entsorge deinen Elektroschrott sachgerecht.
Die Reparatur verlief nicht wie geplant? Probiere grundlegende Fehlerbehebungen oder bitte unsere S24 Antwort-Community um Hilfe.
