Einleitung
Diese Anleitung zeigt, wie das Display im Samsung Galaxy S24 ausgetauscht wird.
Die Anleitung zeigt, wie das Display alleine ersetzt wird. Wenn dein Ersatzdisplay in einem Rahmen vorinstalliert ist, dann verwende stattdessen diese Anleitung.
Bei diesem Verfahren wird das Display zerstört. Verwende es nicht, wenn du ein Display als Ersatzteil gewinnen willst.
Hinweis: Wie gut der Schutz gegen eindringende Feuchtigkeit nach der Reparatur sein wird, hängt davon ab, wie gut der Kleber befestigt ist. Die IP-Einstufung verlierst du auf jeden Fall.
-
-

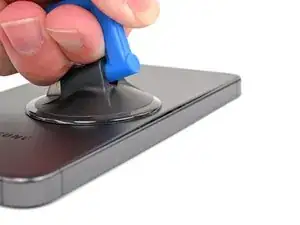

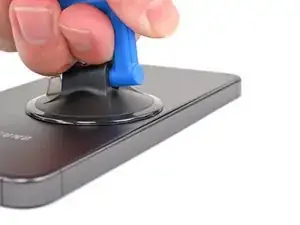

Befestige einen Saugheber an der Rückseite des Smartphones, so nah wie möglich mittig an der rechten Seitenkante.
-

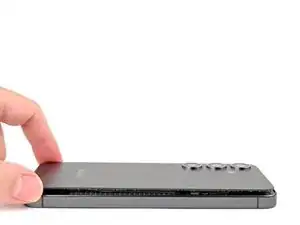

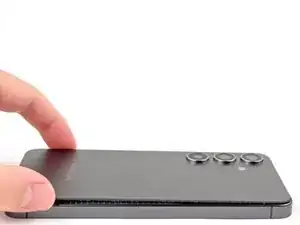

Ziehe fest und gleichmässig am Saugheber, bis eine Lücke zwischen der Rückabdeckung und dem Rahmen entsteht.
-

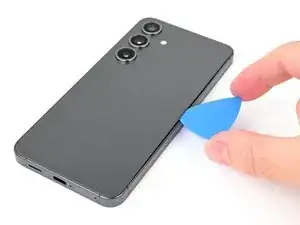

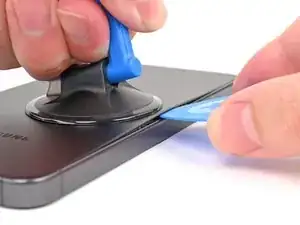

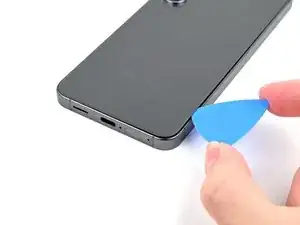

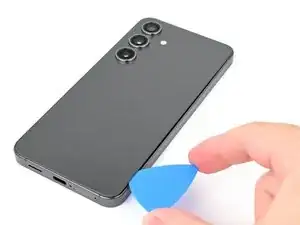

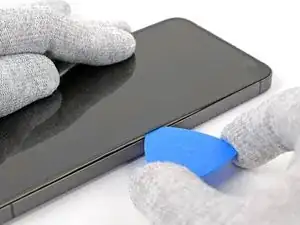

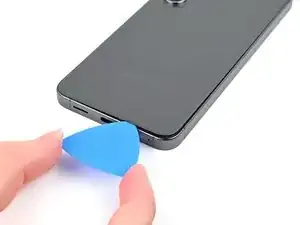

Setze ein Plektrum in den Spalt ein.
-
-
-
Schiebe das Plektrum zum Auftrennen des Klebers an der rechten Seitenkante zwischen Rückseite und Rahmen entlang.
-
Lasse das Plektrum nahe an der unteren rechten Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.
-
-
-

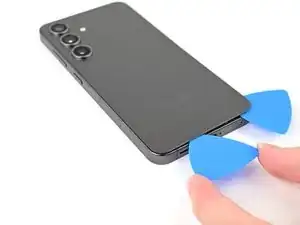

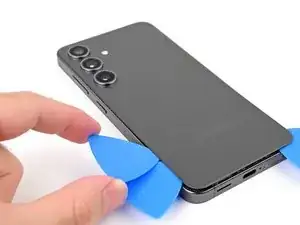

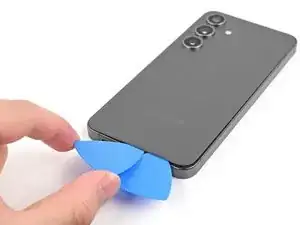

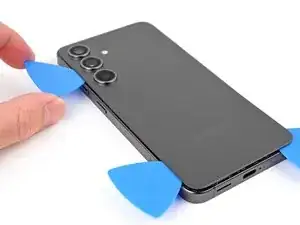

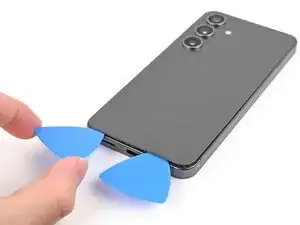

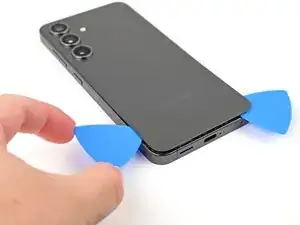

Setze ein zweites Plektrum links vom dem anderen Plektrum ein. Schiebe das Plektrum zur linken Ecke hin, um den Kleber an der Unterkante zu durchtrennen.
-
Lasse das Plektrum in der unteren linken Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.
-
-
-

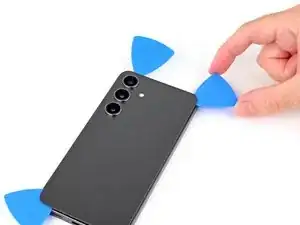

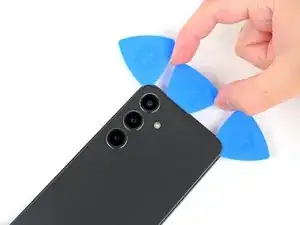

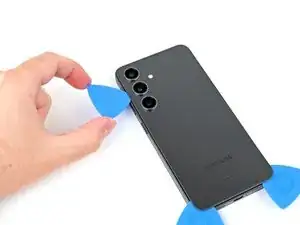

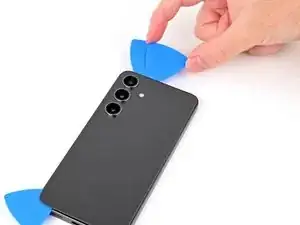

Setze ein drittes Plektrum über das letzte Plektrum und schiebe es zum Auftrennen des Klebers an der linken Seite entlang.
-
Lasse das Plektrum in der oberen linken Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.
-
-
-

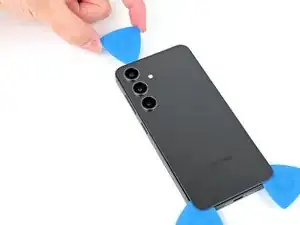

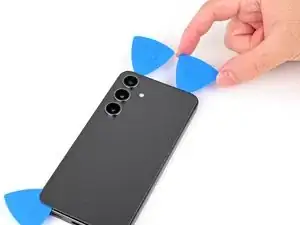

Setze genau so tief ein viertes Plektrum in die obere linke Ecke ein und schiebe es an der Oberkante entlang. Rolle es dann zum Auftrennen des Klebers um die obere rechte Ecke herum.
-
-
-

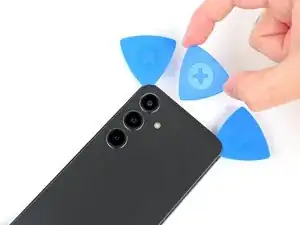

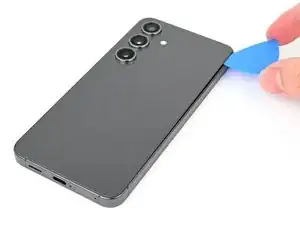

Setze ein fünftes Plektrum direkt über die Öffnung für den Blitz.
-
Schiebe das Plektrum oben an der Rückseite unter die Öffnung für den Blitz hinein, bis du merkst, dass das Plektrum vom Kleber aufgehalten wird.
-
Schiebe das Plektrum weiter zur Unterkante des Smartphones hin, bis du spürst, dass der Kleber komplett abgetrennt ist.
-
-
-

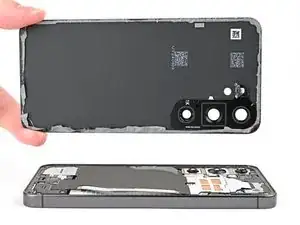

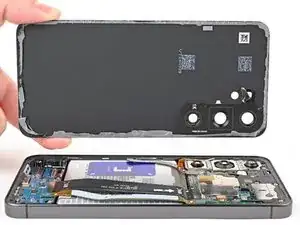

Fasse die Rückabdeckung an den Kanten und entferne sie vom Smartphone.
-
Beseitige alle Spuren des Klebers mit einer Pinzette oder deinen Fingern. Wenn er sich nicht leicht lösen lässt, dann erwärme ihn nochmals, oder verwende Isopropylalkohol (mindestens 90%ig) zum Reinigen.
-
Wenn du speziell zugeschnittene Klebestreifen verwendest, dann folge dieser Anleitung.
-
Wenn du doppelseitiges Klebeband verwendest, dann benutze diese Anleitung
-
-
-

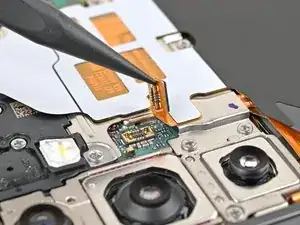

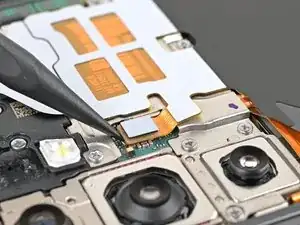

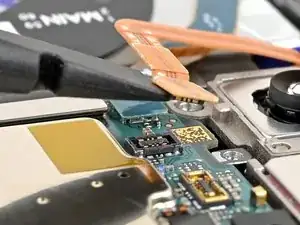

Heble den Druckstecker der Drahtlos-Ladespule mit der Spudgerspitze hoch und trenne sie von der Hauptplatine ab.
-
-
-

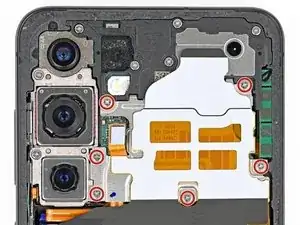

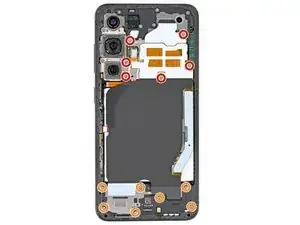

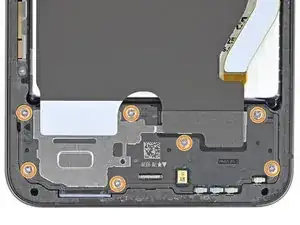

Entferne die dreizehn 3,5 mm langen Kreuzschlitzschrauben, mit denen die Drahtlos-Ladespule und der Lautsprecher befestigt sind.
-
Sechs Schrauben an der Drahtlos-Ladespule
-
Sieben Schrauben am Lautsprecher
-
-
-

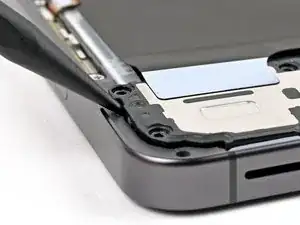

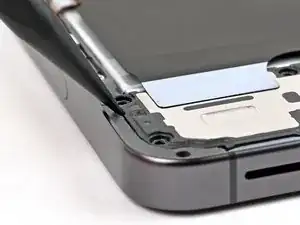

Setze einen Spudger mit der Spitze in die Kerbe an der linken Kante der Lautsprechereinheit.
-
Heble den Lautsprecher hoch, um die Clips zu lösen.
-
-
-

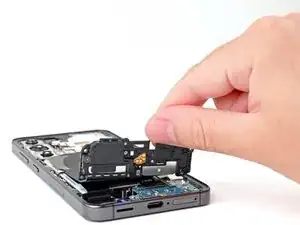

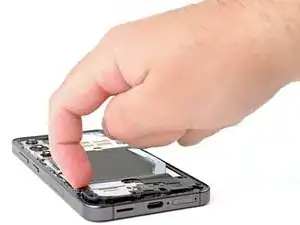

Heble die die Drahtlos-Ladespule und Lautsprecher Baugruppe mit dem Fingernagel vom Rahmen weg.
-

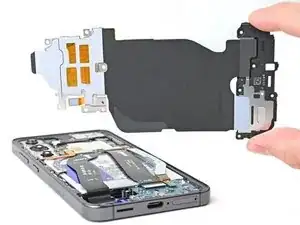

Entferne die Drahtlos-Ladespule und den Lautsprecher vom Smartphone.
-
-
-

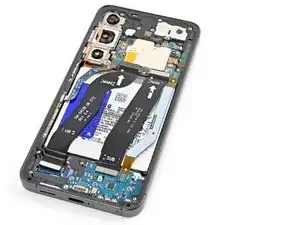

Heble den Druckstecker des Akkus auf der Hauptplatine mit der Spudgerspitze hoch und trenne ihn ab.
-
-
-

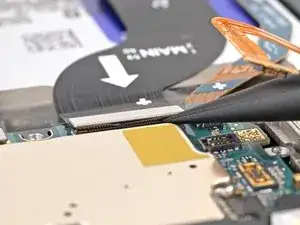

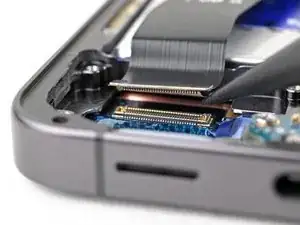

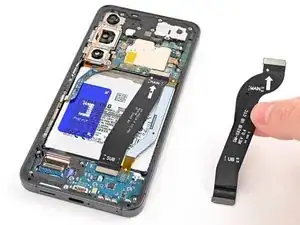

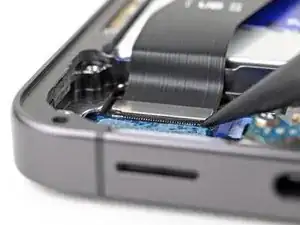

Setze einen Spudger mit der Spitze unter den Druckstecker am Displaykabel in der linken unteren Ecke des Smartphones ein. Heble nach oben und trenne ihn ab.
-
-
-

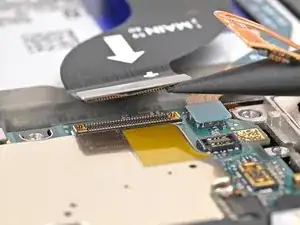

Wiederhole das Verfahren und trenne den Stecker am anderen Ende des Kabels auf der Hauptplatine ab.
-
-
-

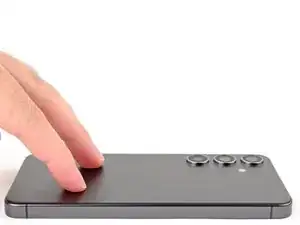

Richte die Rückseite am Rahmen aus und drücke sie leicht mit den Fingern am Rahmen fest.
-
Drehe das Smartphone um, so dass das Display oben liegt.
-
-
-

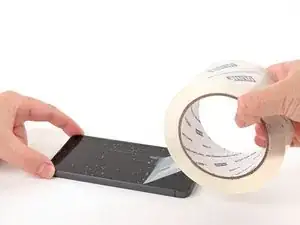

Wenn das Display stark zerbrochen ist, dann klebe überlappende Streifen von Paketband über das Glas, um dich selbst zu schützen und die Reparatur zu vereinfachen.
-
-
-

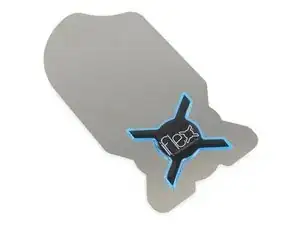

Fasse das iFlex oder ähnliches Werkzeug nicht an den scharfen Kanten an.
-
Es kann sein, dass das Frontglas bricht und scharfe Splitter herumfliegen. Es ist empfehlenswert, zum Schutz Handschuhe und eine Schutzbrille zu tragen.
-
-
-

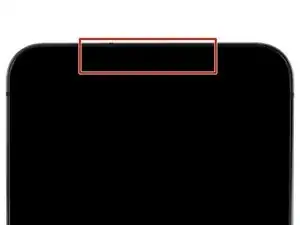

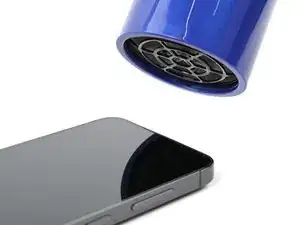

Erwärme die Oberkante des Displays mit einem Haartrockner oder einem Heißluftgebläse, bis du sie kaum noch anfassen kannst.
-
-
-

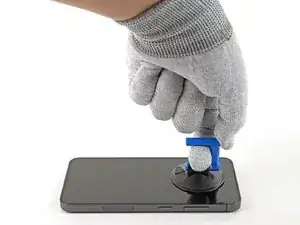

Befestige einen Saugheber so nahe wie möglich in der Mitte der Oberkante.
-

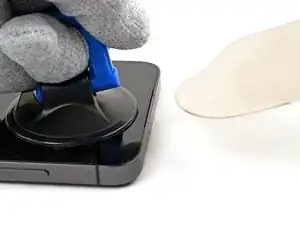

Setze das iFlex schräg nach unten geneigt in den Spalt zwischen der Oberkante des Frontglases und den Rahmen ein.
-

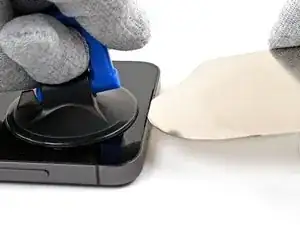

Ziehe den Saugheber fest und gleichmäßig hoch und schiebe das iFlex unter das Frontglas, zwischen Glas und Displaypanel. Möglicherweise trennt sich ein großer Teil des Glases ab, das ist in Ordnung.
-
-
-

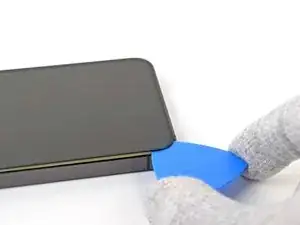

Ersetze das iFlex durch ein Plektrum.
-

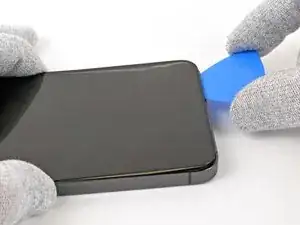

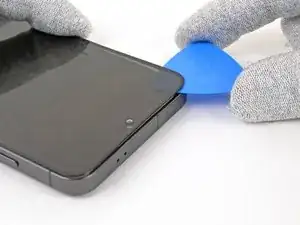

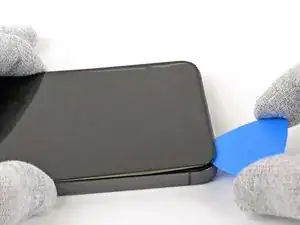

Schiebe das Plektrum um die obere linke Ecke des Smartphones herum und trenne das Glas vom Displaypanel ab.
-
-
-

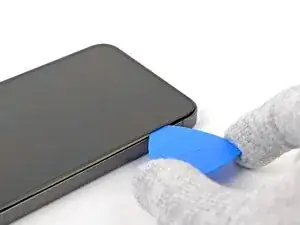

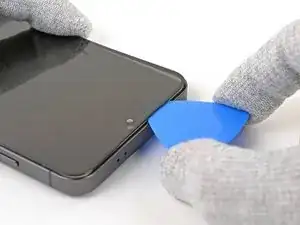

Schiebe das Plektrum an der linken Kante nach unten, um das Frontglas vom Displaypanel abzutrennen.
-
-
-
Schiebe das Plektrum an der Unterkante unter dem Glas und dem Displaypanel entlang, um beide vom Rahmen abzulösen.
-
-
-
Befestige einen Saugheber mittig an der Oberkante des Displayglases.
-

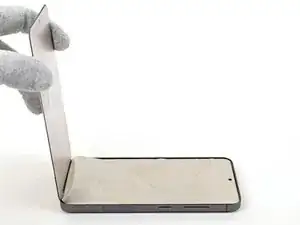

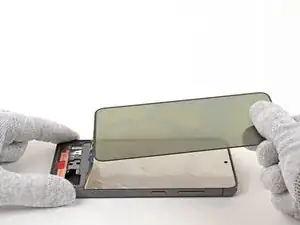

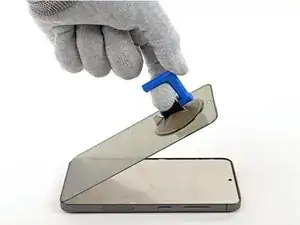

Ziehe am Glas, bis es rechtwinklig zum Gerät steht.
-
-
-

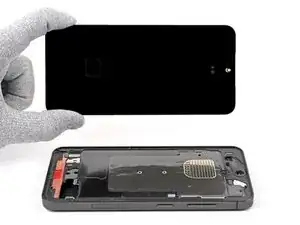

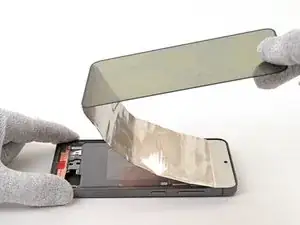

Hebe das Glas und das Display zusammen zur Oberkante Smartphone hin, so dass sich die Klebeverbindung löst.
-
Vergleiche das Ersatzteil mit dem Original. Möglicherweise musst du Schutzfolien abziehen oder fehlende Teile auf das Neuteil übertragen.
Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.
Bitte entsorge deinen Elektroschrott sachgerecht.
Die Reparatur verlief nicht wie geplant? Probiere grundlegende Fehlerbehebungen oder bitte unsere S24 Antwort-Community um Hilfe.
