Steam Deck OLED Audio-Platine tauschen

Schalte dein Steam Deck aus und stecke alle Kabel aus.

Entferne die acht 5,8 mm Torx T6 Schrauben, mit denen die Rückabdeckung befestigt ist.

Setze ein Plektrum steil zwischen Rückabdeckung und Vorderschale in der Nähe eines Auslösers ein.

Schiebe das Plektrum an der Kante des Griffs entlang und löse die Rasten, mit denen er an der Vorderschale befestigt ist.

Setze das Plektrum nochmals ein und schiebe es zum Lösen der Rasten an der Ober- und Unterkante entlang, bis die Rückabdeckung abgelöst ist.

Fasse den Griff an, der sich noch nicht gelöst hat und ziehe ihn von der Vorderschale weg, bis sich die restlichen Rasten geöffnet haben.

Entferne die Rückabdeckung.

Fasse die Zuglasche am Akkukabel links vom Akku an.

Ziehe das Akkukabel kräftig gerade - von der Abschirmung der Hauptplatine aus zum Akku hin - aus seinem Anschluss heraus und trenne es ab.

Überspringe beim Zerlegen die nächsten vier Schritte.

Drehe die beiden 3,8 mm langen Befestigungsschrauben an der Abschirmung für die Hauptplatine wieder ein.

Schließe den ZIF-Anschluss des Verbindungskabels wieder an.

Schiebe den Akkustecker mit dem flachen Ende des Spudgers in seinen Anschluss auf der Hauptplatine hinein.

Nimm einen Torx T6-Schraubendreher und entferne die beiden 3,8 mm langen Schrauben, mit denen die Abschirmung der Hauptplatine befestigt ist.

Hebe die Abschirmung der Hauptplatine an der Kante hoch und klappe sie von der Hauptplatine weg über die Unterkante des Rahmens.

Klappe den kleinen weißen Sicherungsbügel am ZIF-Anschluss der rechten Tastenplatine mit einem Spudger hoch.

Fasse die Zuglasche des Kabels mit einer Pinzette oder deinen Fingern an, ziehe es gerade aus dem Anschluss heraus und trenne es ab.

Benutze deine Finger oder einen Spudger, um vorsichtig den weißen Sicherheitsbügel an beiden Seiten anzuheben und das Kabel zu trennen.

Benutze eine Pinzette oder deine Finger, um das Kabel der Audio-Platine aus dem Anschluss zu ziehen und es abzutrennen.

Benutze einen T6 Torx Schraubendreher und entferne die drei 3,7 mm langen Schrauben, welche die Audio-Platine fixieren.

Schiebe die flache Seite des Spudgers zwischen die rechte Kante der Metallhalterung und das Gehäuse.

Hebel die Halterung mit gleichmäßiger Kraft nach oben, um die Halterung vom Gehäuse zu trennen.

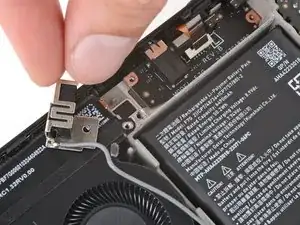

Fasse die Halterung und Antenne und bewege sie nach links, weg von der Audio-Platine.

Benutze eine Pinzette oder deine Finger, um die Audio-Platine an der Kopfhörerbuchse zu greifen.

Hebel die Audio-Platine nach oben und weg von der Kante des Gehäuses.

Entferne die Audio-Platine.
