DualShock 3 Joystick ersetzen

Schritt 1

Entferne die fünf 7,2 mm Kreuzschlitzschrauben, die die Rückabdeckung am Controller befestigen.

Schritt 2

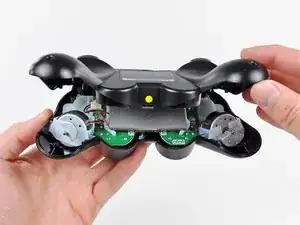

Drücke zwischen des beiden Analogstocks auf die Rückabdeckung und hebe ihre Unterkante ein wenig vom restlichen Controller weg.

Es ist nicht ganz eindeutig das zwischen den beiden Analog-Sticks gedrückt werden muss. Der gelbe Punkt fällt kaum auf. Ein Bild mit Daumen an dieser Stelle wäre gut oder soooo…

Tom - 29/03/20

it’s not very clear but for this step you need to push where the yellow dot is shown on the picture. it’s rather tough. you kind of have to move the whole back plate a bit for it to work.

Brandon der Blatter -

I’m stuck at this step because I can’t for the life of me undo the clip

IttyBittyGamerVR -

Schritt 3

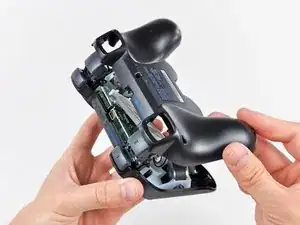

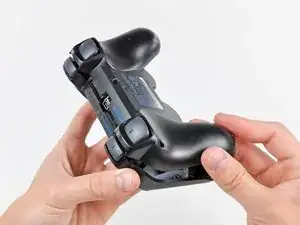

Schiebe die Rückabdeckung etwas in Richtung der Oberkante des Controllers bis die Vorderkante der #2 Trigger freiliegt.
Ziehe die Rückabdeckung vom Rest des Controllers ab. Pass dabei auf, dass die #2 Trigger nicht versehentlich von ihren Sockeln entfernt werden.
Solltest du versehentlich die Trigger-Tasten doch entfernt haben, haben wir einen Anleitung für Trigger-Tasten, um sie wieder anzubringen.

the "trigger button guide" link links back to this page :o

Alexander McMahon - 13/03/17

I accidentally popped a trigger off, and both L1 and R1, because I skimmed and didn't read this step. Fortunately it's not hard. The tricky part with the triggers is that there's a little spring on them. You have to press the side of the spring that's pointing away from the trigger against the sloped surface of the controller (look at the other trigger for reference, if you only popped one off). Then you just slide the trigger on until the "handlebar" bits near the center click into place.

briancaraher - 14/03/17

The reset button – a small mostly-rectangular rubberized piece – fell out as I removed the rear cover. It covers the hole near the middle screw and has a post that presses SW1 on the motherboard.

Fletcher Stern - 26/04/20

Schritt 4

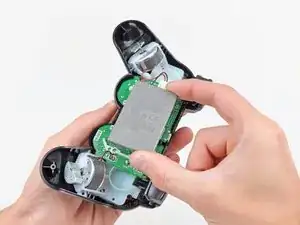

Hebe den Akku von der Hauptplatine weg, damit du genug Platz hast, um an den Akkustecker zu gelangen.

Schritt 5

Ziehe den Akkustecker vorsichtig von seinem Anschluss auf der Hauptplatine ab.
Wenn du den Akkustecker zum ersten Mal abziehst, ist es vielleicht günstiger, wenn du zum Anfassen eine Pinzette oder eine Zange benutzt. Ziehe nur am Stecker. Versuche nicht ihn an den roten und schwarzen Kabeln zu entfernen.

be careful with the connector, it was hard at the first time to take it away, i was close to break the wire

Mugen -

Where can I purchase an Input Board?

Cody - 16/01/15

To safely remove the connector, you can slide a thin screwdriver inside two slots that can be found on top of the connctor housing (the beige colored one), which allow you to push on the connector. Do this slowly, prying first through one slot, then through the other, until the connector is out. This will allow you to remove the connector without pulling by accident on the wires.

Adriana Fulgenzi - 26/07/15

Thanks Adriana. Good advice. My local battery replacement guy will not touch PS3 controllers.

Arie van der Winden - 27/08/16

Hi Adriana,

I have to say, that tip really saved me. I was pulling on the wires (this is my first time doing this) and wasgoing nowhere.

Thank you!

Michael Vichiola - 21/01/21

I highly, HIGHLY recommend that if anyone bought the protect toolkit, that they use the SIM bit as that is extremely helpful for this step!

Michael Vichiola - 21/01/21

Take note: The PS3 remote controller in this guide has some white plastic spacers shaped like ( and ) on the board which keep the battery from touching the chip. The PS3 remote controller I disassembled has no spacers on the board but rather the board has 6 holes - 4 small square corner alignment holes and two rectangular retaining holes. The battery was an LIP1472 but the battery pack casing had 4 alignment pins and 2 retaining tabs to fit into the board and hold the battery away from the chip. Why does it matter? It may or may not matter, however the fact that all designs include separation indicates that it might matter. Possible reasons are that the battery might touch the chip and cause electrostatic damage, the battery might touch the chip and not allow the chip to dissipate heat properly, or the battery might simply rattle a bit. I can not find any replacement batteries with pins and tabs. It may be necessary to create some standoffs from plastic similar to those shown above and attach to board.

Warp9pnt9 - 21/01/20

My controllers new battery (ordered from ifixit) doesn’t have connectors on it like my dead battery. Help?

Michael Vichiola - 23/01/21

Its literally completely flat (the battery)

Michael Vichiola - 23/01/21

What's the battery's voltage?

Keith Wucherer -

The battery is 3.7 voltage 610 mAH from Sony's LIP1359 battery. Max charging is 4.2 V and 0.4A, but I found a better one from Digikey. It is still required to modify the battery's connector.

My new battery for the PS3 controller.

https://www.digikey.com/en/products/deta...

Michael Marr - 28/04/22

Schritt 6

Entferne die einzelne 7,2 mm Kreuzschlitzschraube, mit der die Hauptplatine an der vorderen Abdeckung befestigt ist.

Most of the times, the only thing you need to repair to fix random key-presses is the soft plastic under the input-board connector to the motherboard.

At step 6 just move the motherboard upwards and you'll be able to see the connector.

Take the black soft-plastic-thing under it, and make it thicker with some tape. ( roll some tape around it 3-4 times - cut the tape properly so it can fit afterwards )

Now put everything back.

Random Presses are gone. Both of my controllers had this problem after a few hot summers and many hours of gameplay... both are fixed now.

Nick Preveza - 04/11/15

Schritt 7

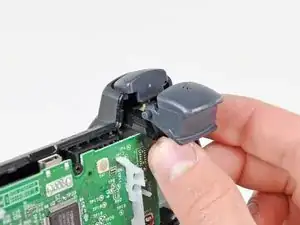

Schiebe die Halterungen der Auslösetasten ein wenig von der vorderen Abdeckung weg.

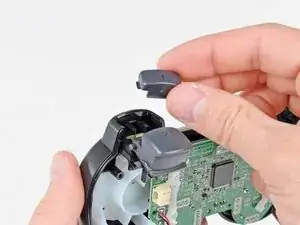

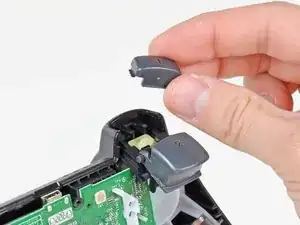

Entferne die Tasten Nr. 1 auf beiden Seiten.

Schritt 8

Ziehe die Halterungen der Vibrationsmotoren von der vorderen Abdeckung weg, damit du die Hauptplatinen-Baugruppe ablösen kannst.

It should be noted that my controller (Australian) has the motors mounted directly the the housing. Once the two retaining screws were removed each motor was connected to the motherboard assembly by the wires alone.

Arthur N -

Yes, my NA controllers were like this as well.

geoff - 23/04/18

My ~2012 EU controller (CECHZC2E) differs from this point as well. The entire white assembly comes out of the black shell by pressing in the latches on both sides of the vibration motors (you can see a small bit of white plastic stick out from under the black shell, that is where you press down).

Martijn Storck - 08/12/17

Schritt 9

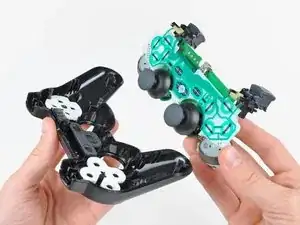

Entferne die Hauptplatinen-Baugruppe von der vorderen Abdeckung.
Drehe die vordere Abdeckung beim Entfernen der Hauptplatinen-Einheit nicht um, da sonst die Tasten und ihre Abdeckungen herausfallen können.

On my controller the button contact filament stayed inside the controller housing. Concerningly this exposed the contact ribbon for the buttons and sticks against the back of the logic board. However, the rest of the service with without issue, and the controller worked fine. This controller had a gray battery inside of it, and was likely a 60GB launch controller.

geoff - 23/04/18

Schritt 10

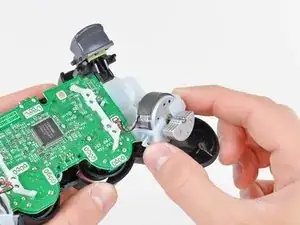

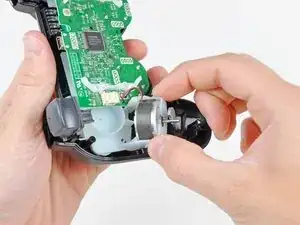

Drücke die beiden Vibrationsmotoren vorsichtig aus dem Rahmen der Eingabeplatine heraus.

I currently have some Controllers here (Modelno CECHZC2E A1 and CECHZC2E B1) where you have to press the motors upwards (to the analog sticks) to remove it from the frame but it seems that the wires are to short to so instead I unsolder both motors from the chip. In my opinion, this is also more convenient when you have to remove the main chip, because you would have been finished after Step 6.

Sontha - 04/09/20

My model CHECHZC2U doesn't allow enough room to pull the motors through. I found it easier to clip the wires and splice them back together later, rather than unsolder/solder them back onto the board.

Scott -

Schritt 11

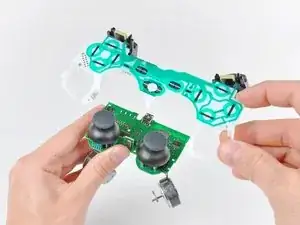

Hebe die gesamte Eingabeplatine von der Hauptplatine weg.

well is it meant to go off so easy so that why it is so stupid its just holding over the mainbord my controller dident charge or start so i removed the cover and lifter it a bit and i put it back and it works i mean who made it so it is free i mean something shuld hold it so it dosent happend to anyone like that happend to me -.- and that whas the problem well good controller i think desent good

old foxy - 09/11/16

Schritt 12

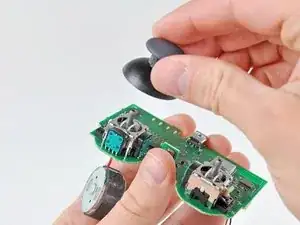

Ziehe beide Joystickabdeckungen gerade von den auf der Hauptplatine angebrachten Joysticks ab.

Plz post an article for replacing joystick in dualshock game controller.

Wasim Akram - 31/01/21

Schritt 13

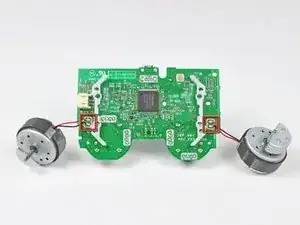

Entlöte die Anschlusskabel beider Vibrationsmotoren mit einem Lötkolben von der Hauptplatine.
Hast du noch nicht viel Erfahren mit Löten? Unsere Lötanleitung zeigt dir genau, wie das geht.
Das positive (rote) Kabel ist nahe an der Oberkante an der Hauptplatine angeschlossen.
Bei Lötarbeiten an Platinen musst du aufpassen und darfst die Verbindungen nicht überhitzen. Sie können sonst dauerhaft beschädigt werden.

Andrew you really need to post where you can get the motherboards for the controller. You don't have it listed on parts. But the guide was useful!

Blake Hannan - 27/10/16

Schritt 14

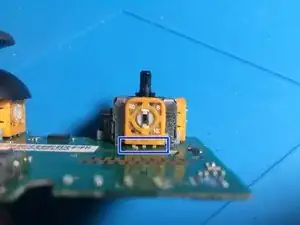

Je nach Model des Controller können die Joysticks eine unterschiedliche Anzahl an Pins besitzen.
Es gibt Modelle mit 4-Pins
und Modelle mit 3-Pins
Außerdem gibt es die Joysticks in unterschiedlichen Größen. Die kleineren Joysticks scheinen nur in den Modellen verwendet zu werden in der der Joystick nicht verlötet wird.
Prüfer daher vor dem Kauf der Ersatzteile, wie viele Pins der Joystick in deinem Controller hat. Die 4-Pin Variante scheint etwas schwerer zu beschaffen zu sein.

Schritt 15

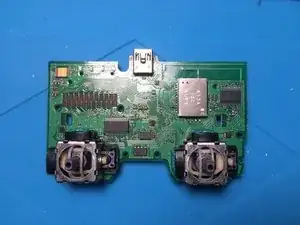

Je nach Controllermodel, ist es nötig die Joysticks von der Platine zu löten oder nicht
Im ersten Bild ist die verlötete Variante zu sehen und im zweiten Bild die nicht verlötete Variante
Je nachdem welche Variante von Controller du zur Reparatur hast, gehe zu dem entsprechenden Schritt

Schritt 16

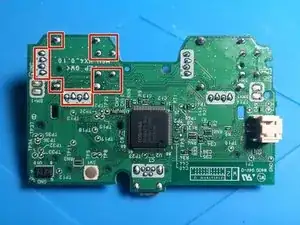

Die Pins der Joysticks sind durch die Platine gesteckt. Drehe daher die Platine um, sodass der USB-Port zu dir zeigt.
Je nach dem ob du nur einen oder beide Joysticks austauschen möchtest musst du nun folgende Stellen entlöten.

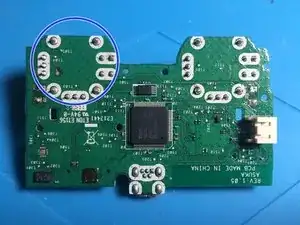

Für die 4-Pin Variante entlöte die Rot markierten Stellen in Bild 1
Für die 3-Pin Variante entlöte die blau markierten Stellen in Bild 2
Es ist möglich die Joysticks auch mit Heißluft zu entlöten. Dafür musst du die Platine irgendwo einspannen mit genug Platz um den Joystick nach unten wegzuziehen. Erhitze alle Lötstellen gleichmäßig indem du mit kreisenden Bewegungen über die Lötstellen gehst.

Schritt 17

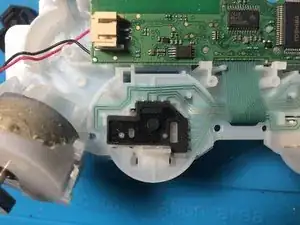

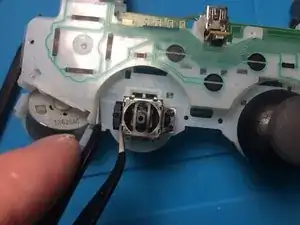

Entferne das Gummi, welches die Pins des Joysticks gegen die Eingabeplatine drückt

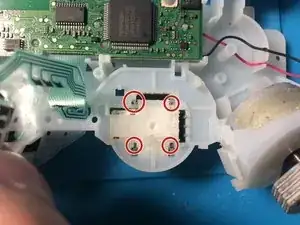

Der Joystick wird von vier Beinchen festgehalten. Versuche diese Beinchen so grade wie möglich von Plastik zu lösen.
Falls du Probleme hast die Beinchen gerade zu bekommen, kannst du auch versuche sie mit einer Zange zu durchtrennen. Hierfür ist es evtl. nötig wie im letzten Bild zu sehen die Plastickkappen an den Seiten zu entfernen. Dafür Stecke eine Pinzette oder ähnliche von oben zwischen Joystick und und heble von Kontroller weg
