DualShock 3 Vibrationsmotoren austauschen

Geschrieben von: Andrew Bookholt
  • Kommentare: 22
DualShock 3 Vibrationsmotoren austauschen

Schwierigkeitsgrad

Schwierig

Schritte

8

Zeitaufwand

Keine Schätzung

Einleitung

Diese Anleitung zeigt dir, wie du die Vibrationsmotoren ersetzen kannst. Die beiden Vibrationsmotoren unterscheiden sich ein wenig und sind deswegen nicht gegeneinander austauschbar.

  1. MnO4C2NgVBnH1meE

    • Entferne die fünf 7,2 mm Kreuzschlitzschrauben, die die Rückabdeckung am Controller befestigen.

  2. lvGLlAtXpOWLih6R

    • Drücke zwischen des beiden Analogstocks auf die Rückabdeckung und hebe ihre Unterkante ein wenig vom restlichen Controller weg.

    Es ist nicht ganz eindeutig das zwischen den beiden Analog-Sticks gedrückt werden muss. Der gelbe Punkt fällt kaum auf. Ein Bild mit Daumen an dieser Stelle wäre gut oder soooo…

    Tom -

    it’s not very clear but for this step you need to push where the yellow dot is shown on the picture. it’s rather tough. you kind of have to move the whole back plate a bit for it to work.

    Brandon der Blatter -

    I’m stuck at this step because I can’t for the life of me undo the clip

    IttyBittyGamerVR -

  3. pteSAIrvQBgU3cdM
    pteSAIrvQBgU3cdM
    BnFWDEdOvNaFHOJa

    • Schiebe die Rückabdeckung etwas in Richtung der Oberkante des Controllers bis die Vorderkante der #2 Trigger freiliegt.

    • Ziehe die Rückabdeckung vom Rest des Controllers ab. Pass dabei auf, dass die #2 Trigger nicht versehentlich von ihren Sockeln entfernt werden.

    • Solltest du versehentlich die Trigger-Tasten doch entfernt haben, haben wir einen Anleitung für Trigger-Tasten, um sie wieder anzubringen.

    the "trigger button guide" link links back to this page :o

    Alexander McMahon -

    I accidentally popped a trigger off, and both L1 and R1, because I skimmed and didn't read this step. Fortunately it's not hard. The tricky part with the triggers is that there's a little spring on them. You have to press the side of the spring that's pointing away from the trigger against the sloped surface of the controller (look at the other trigger for reference, if you only popped one off). Then you just slide the trigger on until the "handlebar" bits near the center click into place.

    briancaraher -

    The reset button – a small mostly-rectangular rubberized piece – fell out as I removed the rear cover. It covers the hole near the middle screw and has a post that presses SW1 on the motherboard.

    Fletcher Stern -

  4. 2HhHt5LZqZkd2X2w

    • Hebe den Akku von der Hauptplatine weg, damit du genug Platz hast, um an den Akkustecker zu gelangen.

  5. DVcF4eWKVTS1fJ2A

    • Ziehe den Akkustecker vorsichtig von seinem Anschluss auf der Hauptplatine ab.

    • Wenn du den Akkustecker zum ersten Mal abziehst, ist es vielleicht günstiger, wenn du zum Anfassen eine Pinzette oder eine Zange benutzt. Ziehe nur am Stecker. Versuche nicht ihn an den roten und schwarzen Kabeln zu entfernen.

    be careful with the connector, it was hard at the first time to take it away, i was close to break the wire

    Mugen -

    Where can I purchase an Input Board?

    Cody -

    To safely remove the connector, you can slide a thin screwdriver inside two slots that can be found on top of the connctor housing (the beige colored one), which allow you to push on the connector. Do this slowly, prying first through one slot, then through the other, until the connector is out. This will allow you to remove the connector without pulling by accident on the wires.

    Adriana Fulgenzi -

    Thanks Adriana. Good advice. My local battery replacement guy will not touch PS3 controllers.

    Arie van der Winden -

    Hi Adriana,

    I have to say, that tip really saved me. I was pulling on the wires (this is my first time doing this) and wasgoing nowhere.

    Thank you!

    Michael Vichiola -

    I highly, HIGHLY recommend that if anyone bought the protect toolkit, that they use the SIM bit as that is extremely helpful for this step!

    Michael Vichiola -

    Take note: The PS3 remote controller in this guide has some white plastic spacers shaped like ( and ) on the board which keep the battery from touching the chip. The PS3 remote controller I disassembled has no spacers on the board but rather the board has 6 holes - 4 small square corner alignment holes and two rectangular retaining holes. The battery was an LIP1472 but the battery pack casing had 4 alignment pins and 2 retaining tabs to fit into the board and hold the battery away from the chip. Why does it matter? It may or may not matter, however the fact that all designs include separation indicates that it might matter. Possible reasons are that the battery might touch the chip and cause electrostatic damage, the battery might touch the chip and not allow the chip to dissipate heat properly, or the battery might simply rattle a bit. I can not find any replacement batteries with pins and tabs. It may be necessary to create some standoffs from plastic similar to those shown above and attach to board.

    Warp9pnt9 -

    My controllers new battery (ordered from ifixit) doesn’t have connectors on it like my dead battery. Help?

    Michael Vichiola -

    Its literally completely flat (the battery)

    Michael Vichiola -

    What's the battery's voltage?

    Keith Wucherer -

    The battery is 3.7 voltage 610 mAH from Sony's LIP1359 battery. Max charging is 4.2 V and 0.4A, but I found a better one from Digikey. It is still required to modify the battery's connector.

    My new battery for the PS3 controller.

    https://www.digikey.com/en/products/deta...

    Michael Marr -

  6. VaIHKXsEYAtRpevl
    VaIHKXsEYAtRpevl
    UYeAyhwtv43qVsb4

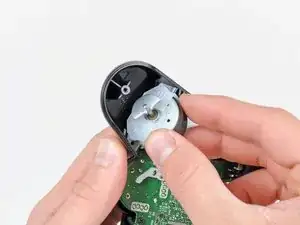

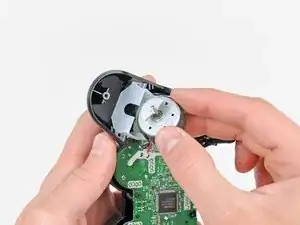

    • Ziehe den Vibrationsmotor aus seiner Kunststoffrahmen heraus. Achte dabei darauf, dass die Anschlusskabel zur Hauptplatine nicht übermäßig belastet werden.

  7. eQyuIR1QtNl1bWyd

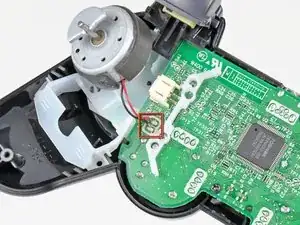

    • Entlöte die Anschlusskabel beider Vibrationsmotoren mit einem Lötkolben von der Hauptplatine.

    • Hast du noch nicht viel Erfahren mit Löten? Unsere Lötanleitung zeigt dir genau, wie das geht.

    • Das positive (rote) Kabel ist nahe der Oberkante an der Hauptplatine angeschlossen.

    • Bei Lötarbeiten an Platinen musst du aufpassen und darfst die Verbindungen nicht überhitzen. Sie können sonst dauerhaft beschädigt werden.

  8. 6hEXHdfGodXuEqrH
    6hEXHdfGodXuEqrH
    PhDHFNVQkmrsOqWB

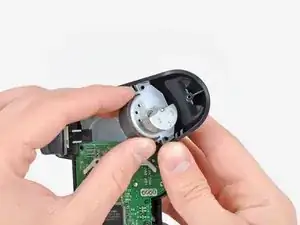

    • Wiederhole das Verfahren bei Bedarf für den anderen Vibrationsmotor.

    • Die Vibrationsmotoren können nicht gegeneinander ausgetauscht werden, da der linke Motor ein größeres Ausgleichsgewicht hat als der rechte.

Abschluss

Um dein Gerät wieder zusammenzusetzen, folge den Schritten in umgekehrter Reihenfolge.

Tinte & Feder

Andrew Bookholt

578335 Reputation

5 Kommentare

That is not how the innards of a European Model DS3 controller are. Wrong guide. Not useful at all

Stathis Kiriakos -

Just because the internals are different and it doesn’t match what you own, it doesn’t mean you need to discredit him…

Davide -

I know this comment is almost a decade old but its still quite sad that you’re giving this guy flack for not showing the differences between the EUR and USA controller models when they’re basically the exact same and it’s a guide that is completely free.

f1pp3r -

My DS3’s rumble motor died out after 8 years of use so i went out and came to know that there’re many such motors available on market,so i wanna know exact specifications of the rumble motors (both left and right ones) on Dualshock 3 controller,like Voltage,RPM,Dimensions,weight and so.

Please can you provide me the required info ?

montgomeryjohnny -

Will my controller still work if I remove the two motors completely?

Paul Wright -
