Google Pixel 3 XL Display austauschen

Geschrieben von: Arthur Shi

Kommentare: 49

Schwierigkeitsgrad

Schwierig

Schritte

Zeitaufwand

40 Minuten - 2 Stunden

Einleitung

Diese Anleitung wurde von iFixit-Mitarbeitern erstellt und nicht von Google unterstützt. Erfahre hier mehr zu unseren Reparaturanleitungen.

Folge dieser Anleitung, um ein kaputtes Display an deinem Google Pixel 3 XL auszubauen und zu ersetzen. Diese Vorgehensweise gilt für Ersatzdisplays, die nicht auf einem Rahmen vorinstalliert sind. Das Design des Pixels erfordert den Ausbau der Rückabdeckung, damit der Displaystecker abgetrennt werden kann.

Bevor du anfängst, solltest du sicherstellen, dass du Ersatzklebestreifen sowohl für die Rückabdeckung als auch für das Display hast.

Bei dieser Vorgehensweise wird das Display des Pixel 3 XL auf jeden Fall zerstört. OLEDs funktionieren nicht mehr, wenn sie Sauerstoff oder Feuchtigkeit ausgesetzt werden, und sie sind daher luftdicht eingekapselt (das ist auch der Grund weshalb OLED Panels unter einem Riss im Bildschirm schwarz werden). Es ist sehr schwierig, nur das Glas auszutauschen, denn die OLED Schichten des Pixel sind mit dem Glas verklebt.

Werkzeuge

Ersatzteile

Schritt 1

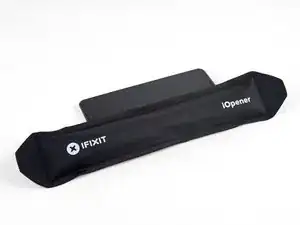

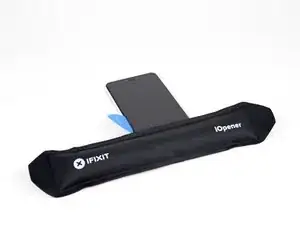

Erwärme einen iOpener und lege ihn eine Minute lang auf die rechte Kante der Rückabdeckung.
Du kannst auch einen Fön, eine Heißluftpistole oder eine Wärmeplatte benutzen, aber achte darauf, das Gerät nicht zu überhitzen. Das Display und der interne Akku sind beide sehr hitzeempfindlich.
Während der Wartezeit kannst du Kenntnis von folgenden Bereiche nehmen:
Starker Kleber - unten am Gerät befinden sich große Bereiche mit Kleber.
Kabel des Fingerabdrucksensors - achte darauf, beim Hebeln dieses Kabel nicht zu durchschneiden

Schritt 2

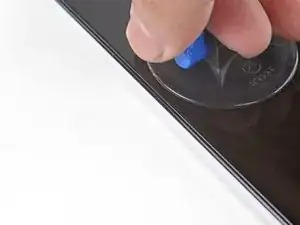

Setze einen Saugheber auf die erwärmte Kante der Rückabdeckung, und zwar so nah wie möglich am Rand.
Ziehe fest und gleichmäßig am Saugheber, um eine Lücke zu schaffen.
Je nach Alter deines Smartphones kann das unter Umständen schwierig sein. In diesem Fall ist es hilfreich, die Kante erneut zu erwärmen.

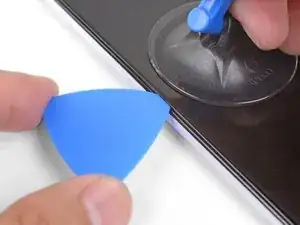

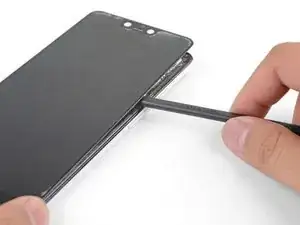

Setze die Spitze eines Plektrum in die Lücke.

Suction cup doesn’t work on severely cracked glass.

Jeffrey Kongthong - 22/12/20

Step 1 - 2 took me about 50 minutes. Back and forth with heat and trying with suction cup. I could get my finger nail in but not the pick. Took two people, but we finally got a pick in. 2 year old phone.

Andrew Messier -

Took about 15 minutes and three total attempts. On the third attempt, I also used a thinner, metal, pick to widen the gap just enough for the plastic pick to fit (Though be careful as you can easily break it with a metal pick). The phone is three years old.

Hotohori -

Could not get in with the pick or in from the side. Targeted the bottom of the phone with the iOpener and managed to gently create some space for the pick with the opener tool.

Daniel R. -

I also struggled here for a while. I ended up working my way around the entire edge of the phone until I found one spot where I could pry up the back panel. I used a jimmy instead of the opening pics. I also used a hairdryer on lower heat instead of the iopener. 3 year old phone.

Bryan Wethington -

Took 30 minutes + to get the back cover off. Used another suction cup to grip from the busted screen and the ifixit suction cup for the back. A thinner Acoustic guitar pick was required opposed to the standard Blues picks provided in the kit (har-har). Would HIGHLY suggest getting a pick into both the back and the front before removing the panels as it will give you more surfaces to pry from. Made that mistake...

Brian Sommer -

Over 2 hours of trying, I keep reheating the pouch and let it sit on the edge for sometimes up to 10 minutes since the directed 1 minute wasn't working. Physically cant get enough leverage on the back of the phone; picks are too thick to get under the crack, and the suction cup pops off before I can get enough force to see any gap open. Phone is 5 years old. I really need some help

Grant Cooper - 02/03/23

Hey Grant!
I hear your pain—the adhesives on this phone are very strong. The initial gap is one of the hardest parts of the procedure. Here are some suggestions:
* If you have a hair dryer, give that a shot. Heat the edge until it is slightly too hot to the touch.

* These adhesives separate not with extreme force, but with constant steady force and time. Try heating the edge and pull on the suction cup with firm force for about a minute to let the adhesive separate.

* If you have an opening tool, you can try this procedure to get the initial gap.

Arthur Shi -

Schritt 3

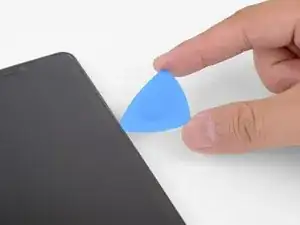

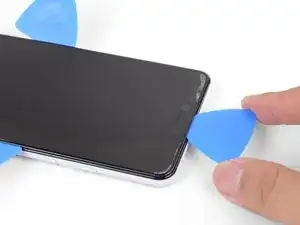

Schiebe ein Plektrum an der rechten Kante entlang, um den Kleber durchzuschneiden.
Der Kleber verklebt beim Abkühlen wieder, dadurch wird das Schneiden schwieriger. Wenn das passiert, musst du die Kante erneut erwärmen.
Wenn du die Kante durchgetrennt hast, dann lass ein Plektrum stecken, damit der Kleber nicht wieder anhaftet.

Schritt 4

Lege einen erwärmten iOpener eine Minute lang auf die Unterkante der Rückabdeckung.

Schritt 5

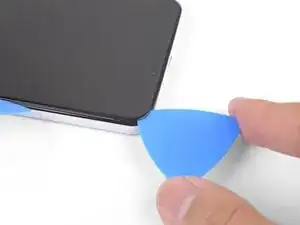

Schiebe ein Plektrum um die untere rechte Ecke und an der Unterkante entlang, um den Kleber zu durchtrennen.
Arbeite langsam, um zu vermeiden, dass die Abdeckung bricht, wenn du das Plektrum um die Ecke schiebst. Erwärme sie erneut, falls nötig.
Lass das Plektrum in der Kante stecken, damit sich der Kleber nicht wieder verbindet.

Schritt 6

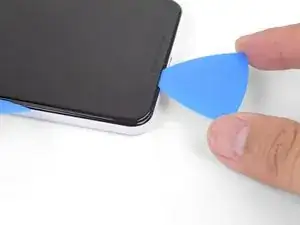

Erwärme und durchtrenne den Kleber an den restlichen Kanten.
Sei besonders vorsichtig, wenn du die linke Kante durchtrennst. Wenn du das Gefühl hast, dass dein Plektrum im oberen Bereich festhängt, hast du vielleicht den Fingerabdrucksensor erwischt. Ziehe das Plektrum etwas weiter heraus und versuche es erneut.
Achte darauf, die dicken Klebestellen im unteren Bereich und an der rechten Kante zu durchtrennen.

Schritt 7

Heble vorsichtig die rechte Kante der Rückabdeckung hoch.
Zertrenne alle Klebereste an den Kanten mit einem Plektrum.

Schritt 8

Klappe die rechte Kante der Rückabdeckung hoch und lege das aufgeklappte Panel auf die linke Seite des Smartphones.
Achte darauf, dass das Kabel des Fingerabdrucksensors Spielraum hat und vermeide es, es einzuklemmen.
Beim Wiederzusammenbau ist dies ein guter Moment, um dein Smartphone einzuschalten und alle Funktionen zu testen, bevor du es wieder verschließt. Achte darauf, dein Smartphone wieder komplett auszuschalten, bevor du weitermachst.
Folge beim Wiederzusammenbau dieser Anleitung, um die maßgeschnittenen Klebestreifen auf deine Rückabdeckung zu kleben.

Reassembly is way harder. The adhesive guide is generic and not super helpful, so don't be surprised if things went smoothly until you get to this step and then everything starts sticking to things its not supposed to.

Christopher Trimby -

This is great but how you address that fact that the phone is tied to a particular fingerprint sensor and after replacing, the new sensor is not recognized by the original phone?

Dave -

Hi Dave!

There's a software calibration tool that you can use to calibrate your new fingerprint sensor. I've updated this step to include a link to the tool.

Arthur Shi -

I have a pixel 3 xl and I can't get the tool to work. I finally got the driver's installed after several hours and it says it's for pixel 6 and up basically. So I tried the other option and it's basically saying to do a factory reset? Did I mess something up on the install or what am I doing wrong here? Thanks

Cody L Paulsell -

Uhhh

So, apparently the connector on the motherboard for the fingerprint sensor is just ridiculously fragile, because after plugging and screwing everything in (pretty much reassembled except for the adhesive), I closed up the phone and powered it on to test if everything was working, and when I opened it back up and let the top hang off to the side, it just snapped off. I didn't even have it tensioned that much, it was just hanging off to the side and snapped. So now I've traded a non-functional camera with a non-functional and irreparable (unless I get a new motherboard) fingerprint sensor.

The guide really ought to emphasize how delicate that connector really is. I have a google drive link here to a photo of the remnants of my poor fingerprint sensor connector :( link

Mindle -

Schritt 9

Benutze eine Pinzette, um das gelbe Klebeband auf dem Stecker des Fingerabdrucksensors abzulösen und zu entfernen.

This step is utterly unnecessary. It achieves nothing, and the tape is there for a reason (I'm not sure why, maybe to prevent short circuits). I didn't remove this tape while disassembling and it didn't change anything.

Krzeszny - 24/08/22

The Kapton tape should adhere to both the cable and the connector. It helps prevent the cable from slipping out of the ZIF connector. You're right in that you don't have to completely remove the tape—I've adjusted the step to reflect this.

Arthur Shi -

I just finished this guide, thank you. It would be nice to have a "before ribbon removed" reference picture that's also without the Kapton tape in place if possible. I was no longer certain how far back into the ZIF connector I had to place the ribbon cable as I simply forgot what it looked like before removing it. Basically, it "felt" like it was out too far, but since I had no reference I couldn't compare. Step 10 has good close up pics, but the ribbon cable is already out a bit so a bad reference.

teknomedic -

Schritt 10

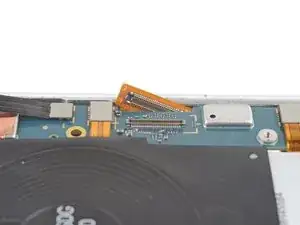

Klappe die schwarze Verriegelung am ZIF-Anschluss des Fingerabdrucksensors mit der Spitze eines Spudgers hoch.
Fasse die Lasche des Kabels mit den Fingern oder deiner Pinzette und hole das Kabel vorsichtig aus dem Anschluss heraus.
Um einen Kurzschluss zu vermeiden, achte darauf, dass du die Metallkontakte auf dem Kabel nicht mit deiner Pinzette berührst.

Schritt 11

Entferne die Rückabdeckung.

Schritt 12

Entferne die folgenden vier T3 Schrauben, mit denen die Abdeckungshalterung aus Metall befestigt ist:
Drei 4 mm lange Schrauben
Eine 3 mm lange Schraube
Halte während der gesamten Reparatur die Schrauben gut geordnet und achte darauf, dass jede wieder an ihren ursprünglichen Platz zurück kommt.

Be careful when putting the screws back in that you do not over tighten. This will cause you to destroy some pixels on your screen.

Brian Retterer - 18/05/21

The long screw on my disassembly was adjacent to the lettering for the Qi inductive receiver, and not close to the silver exposed part of the battery as indicated

Andrew Munro -

In my case, all the screws are the same length.

Krzeszny -

Schritt 13

Setze das flache Ende eines Spudgers unter die rechte Kante der Metallhalterung und heble sie nach oben, um sie abzulösen.
Entferne die Metallabdeckungshalterung.

There is a small adhesive pad under the metal bracket, between the two middle screws that will provide some resistance when lifting the metal cover bracket

Andrew Munro - 11/08/22

Schritt 14

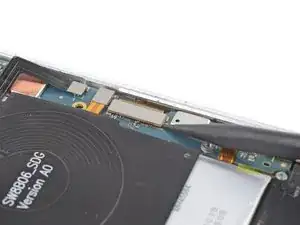

Heble den Akkustecker mit der Spitze eines Spudgers hoch und trenne ihn von seinem Anschluss.
Benutze beim Abtrennen des Akkus keinesfalls Werkzeuge aus Metall, da das einen Kurzschluss auslösen könnte.
Biege das Akkukabel so, dass der Stecker nicht versehentlich den Anschluss berühren kann.

Schritt 15

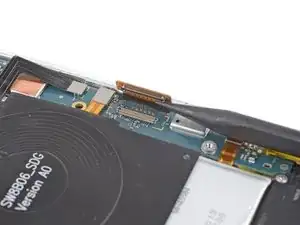

Benutze die Spitze eines Spudgers, um das Displaykabel von seinem Anschluss auf dem Motherboard an der rechten Kante des Smartphones hochzuhebeln und abzutrennen.

Schritt 16

Drehe das Smartphone so, dass das Display nach oben zeigt.

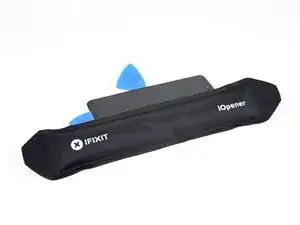

Erwärme einen iOpener und lege ihn zwei Minuten lang auf die lange Kante des Displays.
Du musst den iOpener unter Umständen mehrmals erwärmen und auflegen.
Du kannst auch einen Fön, eine Heißluftpistole oder eine Wärmeplatte benutzen, aber achte darauf, das Smartphone nicht zu überhitzen, denn der interne Akku ist sehr hitzeempfindlich.

Schritt 17

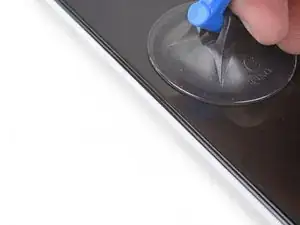

Setze einen Saugheber auf die erwärmte Seite des Displays, und zwar so nahe an der Kante wie möglich.
Wenn dein Display sehr gesplittert ist, dann beklebe es mit Paketband, damit der Saugheber hält. Sonst kannst du auch starkes Klebeband statt eines Saughebers benutzen. Wenn alles fehlschlägt, kannst du den Saugheber auch mit Sekundenkleber am gebrochenen Display festkleben.
Ziehe gleichmäßig am Saugheber, um einen Spalt zwischen Rahmen und Display zu schaffen.
Je nach Alter deines Smartphones kann dies sehr schwer sein. Wenn du Schwierigkeiten hast, erwärme das Smartphone erneut und versuche es nochmal.
Setze die Spitze eines Plektrum in die Lücke.

So Im pulling up on the suction cup with enough force to pop it off and the screen is not budging. Ive heated the iOpener to max and let it sit for 2, 5, and 10 minutes. I cant seem to get the adhesive to release

Alex Cartier -

I actually managed to snap part of an opening pick off trying to work it in there

Alex Cartier -

Hey Alex,

The adhesive holding the screen is really tough. You may need to repeat the heating and pulling procedure multiple times to weaken the adhesive, or use a heat gun or hair dryer to weaken it.

Arthur Shi -

Be sure to pry the top most layer only. there is a frame for the replacement kit that is meant to stay in tack that sits directly below the display. It cracks easily too if removed. Advise super glue...

Brian Sommer -

Schritt 18

Schiebe das Plektrum an der Kante des Displays entlang, um den Kleber durchzuschneiden.
Der Kleber verklebt beim Abkühlen wieder, dadurch wird das Schneiden dann schwierig. Wenn das passiert, musst du die Kante erneut erwärmen.
Wenn du die Kante durchgetrennt hast, dann lass ein Plektrum stecken, damit der Kleber nicht wieder anhaftet.

Schritt 19

Lege einen erwärmten iOpener eine Minute lang auf die Unterkante des Displays.
Benutze ein Plektrum, um den Kleber durchzuschneiden.
Lasse ein Plektrum in der Fuge stecken, damit sich der Kleber nicht wieder verbindet.

Schritt 20

Arbeite dich so um das ganze Smartphone herum.

Schritt 21

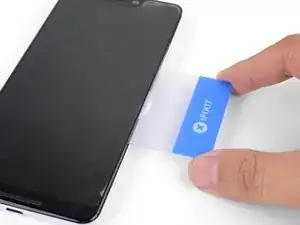

Das Display ist immer noch mit einem großen Klebepad in der Nähe der Mitte des Displays am Rahmen befestigt.

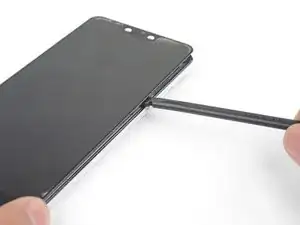

Setze einen Spudger oder eine Plastikkarte in die Kante und drücke sie hinein, um den tieferliegenden Kleber durchzuschneiden.
Schneide weiter bis das Display vom Rahmen abgelöst ist.

Schritt 22

Drehe das Smartphone um, sodass das Motherboard nach oben zeigt.
Drücke das Displaykabel durch seinen Ausschnitt im Motherboard. Wenn du das Kabel so ausrichtest, dass ein Ende zuerst darunter rutscht, dann kannst du es leichter herausholen.
Du kannst auch die Hauptplatine ablösen und teilweise entfernen, damit die Öffnung größer wird.
Wenn du das Display nicht wieder verwenden willst, kannst du das Kabel auch einfach durchschneiden, um das Display leichter herausholen zu können.

I had to partially loosen the motherboard. That guide is a little confusing because its an extract from the full removal of the motherboard. I loosened the motherboard and connecters and gently lifted it with a spider to make space to the connector to pass between the midframe and the motherboard.

Daniel R. -

Schritt 23

Drehe das Smartphone um, sodass das Display nach oben zeigt.

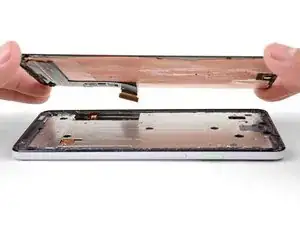

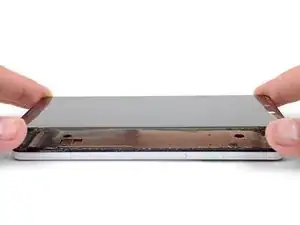

Hebe das Display vom Smartphone ab und durchtrenne dabei alle Klebereste.
Entferne das Display.
Du musst das Displaykabel des Ersatzdisplays sehr sorgfältig durch den Ausschnitt im Motherboard führen. Wenn du Schwierigkeiten hast, kannst du jederzeit das Motherboard etwas lösen und teilweise entfernen.
Vergleiche das Ersatzdisplay mit dem Original. Möglicherweise musst du ein paar verbleibende Komponenten (bspw. das Lautsprechergitter) übertragen oder Schutzfolien entfernen, bevor du das Ersatzdisplay einbauen kannst.
In dieser Anleitung findest du Anweisungen dazu, wie Klebestreifen am Ersatzdisplay angebracht werden.
Achte darauf, deine Reparaturen zu testen, bevor du das Display wieder festklebst.
Beim ersten Neustart nach der Reparatur durchläuft das Display eine Kalibrierungssequenz. Berühre es dabei nicht, es kann sonst sein, dass der Touchscreen nicht richtig kalibriert wird, was zu Problemen mit der Touch-Funktion führen kann.

The adhesive replacement for the screen has a small strip in the middle. I may have glazed over the "how to apply custom cut adhesive strips" section, but it wasn't obvious. That small strip is for the top of the screen just above the front facing camera.

ryanralfs -

Abschluss

Wenn sich dein Pixel nach dem Austausch des Displays nicht anschalten lässt, könnte es sein, dass das Gerät sich unbemerkt angeschaltet hat, während die Batterie wieder angeschlossen wurde. Halte den An/Aus-Knopf für mehrere Sekunden gedrückt bis eine Vibration zeigt, dass das Gerät sich abschaltet. Verbinde danach das Display erneut und versuche es noch einmal.

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.

Entsorge deinen Elektromüll fachgerecht.

Lief die Reparatur nicht wie geplant? Dann versuche es mit einer grundlegenden Fehlersuche oder stelle deine Frage in unserem Pixel 3 XL Antwortenforum.

Tinte & Feder
