Google Pixel 4 unteres Mikrofon tauschen

Setze ein SIM-Auswurfswerkzeug, - Bit oder eine aufgebogene Büroklammer in die kleine Öffnung am SIM-Einschub an der linken Seite des Smartphones ein.

Drücke fest hinein, dann kommt der Einschub heraus.

Entferne den SIM-Einschub.

Erwärme einen iOpener und lege ihn eine Minute lang auf die Unterkante der Rückseite.

Bringe einen Saugheber am erwärmten unteren Rand des Smartphones an. Drücke ihn dazu so nah wie möglich an der Kante fest an.

Ziehe fest und gleichmäßig am Saugheber, bis sich ein Spalt zwischen Rückseite und Rahmen öffnet.

Setze die Spitze eines Plektrums in den Spalt ein.

Schiebe das Plektrum zum Auftrennen des Klebers an der Unterkante entlang zur linken Ecke hin.

Lasse das Plektrum weiter eingesetzt und schiebe es von der linken unteren Ecke zur rechten unteren Ecke hin, so dass der Kleber an der Unterkante komplett aufgetrennt ist.

Lasse das Plektrum in der unteren rechten Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Lege einen erwärmten iOpener eine Minute lang auf die linke Kante des Smartphones.

Setze ein zweites Plektrum direkt über der Ladebuchse unter die Rückseite ein.

Schiebe das Plektrum zur linken unteren Ecke des Smartphones hin.

Schiebe das Plektrum um die untere linke Ecke und an der linken Seite nach oben, und trenne dabei den Kleber auf.

Halte an, wenn du die obere linke Ecke nahe an der Kamera erreicht hast und lasse das Plektrum stecken.

Lege einen erwärmten iOpener eine Minute lang auf die rechte Kante des Smartphones.

Lasse die ersten beiden Plektren immer noch stecken. Setze ein drittes Plektrum unten an der rechten Seite ein.

Schiebe das Plektrum an der rechten Seite nach oben und trenne dabei den Kleber auf.

Halte an, wenn du die obere rechte Ecke erreicht hast und lasse das Plektrum stecken.

Schiebe das dritte Plektrum um die obere rechte Ecke herum und dann an der Oberkante entlang, wobei du den Kleber komplett auftrennst.

Jetzt sollte der Kleber ringsum aufgeschnitten sein. Du kannst nun die Rückseite an der rechten Kante anheben und wie ein Buch öffnen.

Entferne die Rückseite noch nicht ganz, sie ist immer noch am Smartphone angeschlossen.

Klappe die Rückseite weiter auf, bis du sie auf der linken Kante des Smartphones aufsetzen kannst. Achte dabei darauf, dass das noch angeschlossene Flachbandkabel nicht zu stark belastet wird.

Entferne die fünf Torx T3 Schrauben, mit denen die Abschirmung des Akkusteckers befestigt ist:

Vier 4 mm Schrauben

Eine 2,1 mm Schraube

Entferne die Abschirmung des Akkusteckers mit einer Pinzette.

Heble den Akkustecker mit der Spudgerspitze gerade nach oben und trenne den Akku von der Hauptplatine ab.

Biege das Akkukabel behutsam mit dem flachen Ende des Spudgers weg, so dass es sich nicht während der Reparatur versehentlich wieder verbinden kann.

Entferne die beiden 4 mm Torx T3 Schrauben, mit denen die Abdeckung des Steckers der Rückseite befestigt ist.

Entferne die Abdeckung des Steckers mit einer Pinzette.

Heble den Stecker mit der Spudgerspitze hoch und löse ihn ab.

Entferne die Rückseite.

Entferne die vier 4 mm Torx T3 Schrauben, mit denen die Abdeckung des Kamerasteckers befestigt ist.

Kippe die Kameraabdeckung mit Hilfe einer Pinzette hoch und ziehe sie aus dem Halteschlitz in der oberen rechten Ecke des Smartphones und entferne sie.

Heble die Stecker der Kamera/Sensoren-Baugruppe mit der Spudgerspitze gerade nach oben von der Hauptplatine weg.

Löse den Stecker des Lasermoduls ab.

Entferne die beiden 2,4 mm Torx T3 Schrauben, mit denen die Frontkamera/Sensoren-Baugruppe befestigt ist.

Entferne die Frontkamera/Sensoren-Baugruppe mit einer Pinzette.

Entferne die beiden Torx T3 Schrauben, mit denen die Abschirmung des Vibrationsmotors befestigt ist:

Eine 4,2 mm Schraube

Eine 4,4 mm Schulterschraube

Entferne die Abschirmung des Vibrationsmotors mit einer Pinzette.

Löse die beiden Stecker der Rückkamera mit der Spudgerspitze von der Hauptplatine ab.

Trenne den Stecker der Seitentasten von der Hauptplatine ab.

Trenne den Stecker des Ohrhörer-Lautsprechers von der Hauptplatine ab.

Trenne den Stecker des linken Gripsensors von der Hauptplatine ab.

Trenne den Stecker der Ladebuchse von der Hauptplatine ab.

Trenne den Displaystecker von der Hauptplatine ab.

Trenne den Stecker des rechten Gripsensors von der Hauptplatine ab.

Fasse den Metallclip mit einer Pinzette und ziehe den Stecker gerade von der Hauptplatine weg.

Trenne den Stecker des unteren Mikrofons von der Hauptplatine ab.

Die beiden Akkuzuglaschen kleben leicht an der Hauptplatine fest. Biege sie behutsam zurück, entferne sie aber nicht.

Kippe den oberen Rand der Hauptplatine mit dem Spudger nach oben aus dem Rahmen heraus.

Hebe die Hauptplatine langsam heraus, achte dabei darauf, dass sich keiner der Flachbandkabelstecker verfängt.

Entferne die Hauptplatine komplett.

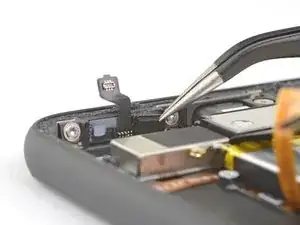

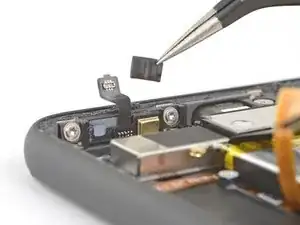

Entferne die kleine Gummiabdeckung des Mikrofons mit einer Pinzette.

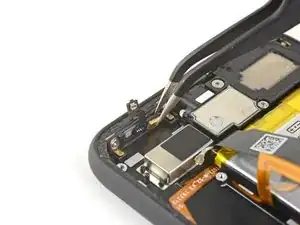

Das Mikrofon ist leicht mit der Unterkante des Smartphonerahmens verklebt. Löse es mit der Spudgerspitze ab.

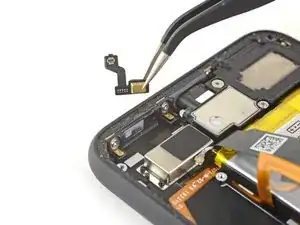

Entferne das Mikrofon mit einer Pinzette.

Wenn ihr Zustand noch gut ist, kannst du sie weiter verwenden. Achte darauf, dass sie die Öffnung nicht verdeckt.

Wenn die Dichtung nicht richtig sitzt, entferne sie und ersetze den Klebestreifen durch einen vorgestanzten Streifen oder ein Tesaband.
