Google Pixel 5 Akku tauschen

Geschrieben von: Robert Boyd

Kommentare: 19

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

1 - 2 Stunden

Einleitung

Diese Anleitung wurde von iFixit-Mitarbeitern erstellt und nicht von Google unterstützt. Erfahre hier mehr zu unseren Reparaturanleitungen.

Diese Anleitung zeigt, wie der Akku im Google Pixel 5 ausgetauscht werden kann.

Entlade zur Sicherheit den Akku auf unter 25%, bevor du mit der Reparatur beginnst. Du reduzierst dadurch das Risiko, dass sich der Akku entzündet oder sogar explodiert, falls er während der Reparatur versehentlich angestochen werden sollte. Wenn der Akku aufgebläht ist, dann musst du geeignete Vorsichtsmaßnahmen treffen.

In den Bildern ist die Rückkamera ausgebaut, zum Austausch des Akkus ist dies aber nicht notwendig.

Werkzeuge

Ersatzteile

Schritt 1

Erwärme den unteren Displayrand eine Minute lang mit einem erwärmten iOpener.
Optional kann hierfür auch ein Haartrockner, eine Heißluftpistole oder eine Heizplatte verwendet werden. Hierbei muss jedoch darauf geachtet werden, dass das Smartphone nicht überhitzt wird. Sowohl das Display als auch der interne Akku sind anfällig für Hitzeschäden.

It would be helpful to know for how long ally the heated pad

Yuri Deglin -

Schritt 2

Schaue dir folgende Hinweise an, während sich der Kleber löst:
Displaynaht: diese Naht trennt das Display vom restlichen Smartphone. In dieser Naht darfst du nicht hebeln.
Blendennaht: Das ist die Naht zwischen der Blende, die als Schutz um das Display verläuft, und dem Rahmen. Die Blende ist durch Kunststoffrasten befestigt. Hier kannst du mit deinem Werkzeug hebeln.

Schritt 3

Wir haben die Anti-Clamp entwickelt, um das Öffnen von Geräten zu erleichtern. Die nächsten beiden Schritte zeigen, wie sie verwendet wird. Wenn du sie nicht benutzen willst, überspringe die nächsten zwei Schritte und folge einer anderen Methode.
Genaue Anweisungen für die Anti-Clamp findest du hier.
Drücke den blauen Griff zum Scharnier hin, um den Öffnungsmodus auszustellen.
Bringe die Saugheber nahe an der Unterkante des Displays an, einen auf der Vorderseite, den anderen auf der Rückseite.
Drücke die Saugheber auf den Oberflächen fest.
Wenn die Saugheber nicht gut auf den Flächen haften, dann klebe Paketband darüber.

Schritt 4

Drücke den blauen Griff vom Scharnier weg in die Stellung für den Öffnungsmodus.
Drehe den Griff im Uhrzeigersinn, bis du merkst, dass sich die Saugheber dehnen.
Achte darauf, dass sich die Saugheber weiterhin gegenüber stehen. Wenn sie sich nicht mehr gegenüber stehen, dann löse die Saugheber ein wenig ab und schiebe sie in die richtige Position.
Warte eine Minute, damit sich der Kleber allmählich ablösen kann und ein Spalt entsteht.
Wenn der Spalt groß genug ist, dann setze ein Plektrum unter das Display und seine Schutzblende ein.
Wenn es nicht gelingt, mit der Anti-Clamp einen ausreichend großen Spalt zu erzeugen, dann erwärme die Stelle nochmals und drehe den Griff eine halbe Umdrehung im Uhrzeigersinn weiter.
Drehe den Griff jeweils nicht mehr als eine halbe Umdrehung weiter und warte jedes Mal eine Minute lang. Gib der Anti-Clamp Zeit, ihre Arbeit zu erledigen.
Überspringe den nächsten Schritt.

Schritt 5

Bringe einen Saugheber so nahe wie möglich an der erhitzten Kante an.
Wenn das Display bei dir stark gesplittert ist, dann folge dieser Anleitung, um es mit Klebeband zu überkleben. Wenn alles nicht hilft, dann benutze Sekundenkleber, um den Saugheber am zerbrochenen Display zu befestigen.
Ziehe fest und gleichmäßig am Saugheber, bis ein Spalt entstanden ist.
Je nach Alter deines Gerätes kann dies ziemlich schwer sein. Erwärme es gegebenenfalls nochmal und probiere es erneut.
Setze ein Plektrum in den Spalt ein.

"Insert the opening pick into the gap." NOT the gap under the glass, the second gap... If not you will probably break your screen, at least I did. Especially important if your pixel 5 shipped with the screen gap :(

Alex Beaven (Nevbox) -

Schritt 6

Schiebe das Plektrum an der Unterkante vor und zurück, um den Kleber am Display aufzutrennen.
Lasse das Plektrum in der unteren rechten Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 7

Erwärme den linken Displayrand eine Minute lang mit einem erwärmten iOpener.

Schritt 8

Setze ein weiteres Plektrum in die untere linke Ecke des Displays ein.
Schiebe das Plektrum um die untere linke Ecke herum.
Setze das Plektrum nicht tiefer als 6 mm ein, du könntest sonst das Flachbandkabel zum Display in der Mitte der linken Seitenkante beschädigen.
Schiebe das Plektrum weiter in Richtung Frontkamera, um den Kleber an der linken Kante aufzuschneiden.
Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 9

Setze ein weiteres Plektrum in die obere linke Ecke des Displays ein.
Schiebe das Plektrum um die Frontkamera herum und an der Oberkante des Smartphones entlang.
Wenn sich der Kleber nicht leicht auftrennen lässt, dann erwärme die betreffende Stelle eine Minute lang und versuche es erneut.
Schiebe das Plektrum zur oberen rechten Ecke hin und lasse es stecken.

Schritt 10

Setze ein Plektrum in die untere rechte Ecke des Displays ein.
Schiebe das Plektrum an der rechten Kante entlang nach oben, um den restlichen Kleber aufzuschneiden.
Eventuell musst du noch einmal mit einem Plektrum an allen Kanten entlangfahren, damit alle Klebestellen sicher aufgeschnitten sind. Der Kleber ist in den Ecken am dicksten aufgetragen.

Schritt 11

Hebe das Display mit dem Plektrum in der oberen linken Ecke ein paar Millimeter hoch. Dadurch wird verhindert, dass die Rasten wieder am Gehäuse einschnappen.
Klappe das Display von der rechten Seite her wie ein Buch auf.
Klappe das Display nicht mehr als 90° auf, damit das Flachbandkabel zum Display nicht beschädigt wird.

Schritt 12

Die Abdeckung am Displaystecker sichert das Flachbandkabel zum Display. Fasse sie mit einer Pinzette an.
Schiebe die Raste zum Entsichern in Richtung des Steckers.

I found it easier to use the spudger here rather than the tweezers (which have sharp ends that could damage something if you happen to slip).

tristanwaddington -

some 5a models will have a screw instead of clip , here's a photo https://imgur.com/a/9dZG5pQ

Daniel Gonzales -

Schritt 13

Entferne die Abdeckung des Displaysteckers.
Bewahre dieses Bauteil gut auf, du benötigst es beim Zusammenbau.

Schritt 14

Heble das Flachbandkabel zum Display mit der Spudgerspitze nach oben und trenne es ab.
Um Druckstecker wie diesen hier wieder zu verbinden, richte ihn zunächst sorgfältig aus. Drücke erst eine Seite herunter, bis sie einrastet, und dann die andere. Drücke den Stecker auf keinen Fall in der Mitte herunter. Wenn er nicht richtig ausgerichtet ist, können sich die Kontakte verbiegen und dauerhaft beschädigt werden.

The curved ends of the blue iFixit Opening Tool helped me reseat the connector when installing the new screen.

tristanwaddington -

Schritt 15

Entferne das Display.
Entferne alle Kleberreste mit einer Pinzette vom Gehäuse.
Folge dieser Anleitung, wenn du das Display mit vorgestanzten Klebestreifen befestigen willst.
Wenn du doppelseitiges Klebeband wie Tesa verwendest, folge dieser Anleitung.
Beim ersten Neustart nach der Reparatur wird das Display eine Kalibriersequenz durchlaufen. Berühre das Display dabei nicht, der Touchscreen könnte nicht richtig kalibriert werden, was zu einer schlechten Funktion führen kann.
Passe beim Gebrauch von Isopropylalkohol gut auf. Wenn du damit das Display reinigst, dann achte darauf, dass es nicht an Stellen gelangt, wo die Verklebung von unbeabsichtigten Bauteilen aufgeweicht werden könnte.

Where from we can buy the screen. Thanks

Ajay Sharma -

the screen does not fit

Joel Kelly -

Schritt 16

Hebe das Graphitband mit einer Pinzette hoch, bis es du es mit den Fingern greifen kannst.
Stich den Akku nicht an und verbiege ihn nicht, er könnte gefährliche Chemikalien verlieren oder in Brand geraten.
Löse das Graphitband ab.

Schritt 17

Löse die Graphitschicht von der Ladeplatte mit einer Pinzette ab.
Wenn es dir gelingt, die Graphitplatte unbeschadet abzulösen, kannst du sie beim Zusammenbau wieder verwenden.

Schritt 18

Entferne die beiden 4,6 mm langen Torx T3 Schrauben, mit denen die Abdeckung der Ladeplatte am Mittelrahmen befestigt ist.
Halte während der gesamten Reparatur die Schrauben gut geordnet und achte darauf, dass jede an ihren ursprünglichen Platz zurück kommt.

Schritt 19

Entferne die Abdeckung der Ladeplatte mit einer Pinzette.
Bewahre dieses Bauteil gut auf, du benötigst es beim Zusammenbau.

Schritt 20

Entferne die acht 4,6 mm langen Torx T3 Schrauben, mit denen der Mittelrahmen befestigt ist.

Schritt 21

Hebe die rechte Seite des Mittelrahmens mit der Pinzette hoch.
Entferne den Mittelrahmen.

Removing the midframe may cause a metal-foam spacer above the light sensor to pop out. After placing in the midframe on re-assembly, you can use the tweezers to squeeze the spacer back in between the midframe and the metal divider near the top of the phone.

Dumpy Sheep -

There is a picture of this spacer at https://www.ifixit.com/Guide/Google+Pixe.... To replace it, first replace the midframe. Then, before screwing the midframe back down, use the tweezers to pinch the space together, compressing the foam in the middle, and slide it into place.

soren -

Schritt 22

Heble den Akkustecker mit der Spudgerspitze gerade nach oben und löse ihn von der Hauptplatine ab.

Schritt 23

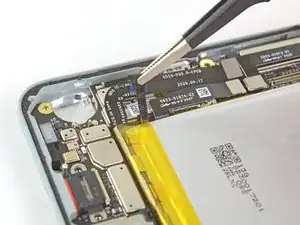

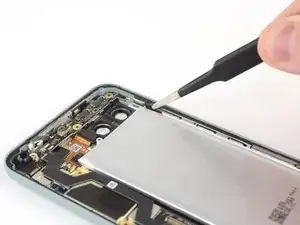

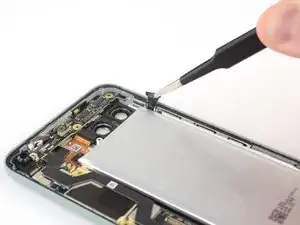

Fasse die schwarze Zuglasche an der oberen rechten Kante des Akkus mit einer stumpfen Pinzette. Hebe die Lasche so weit mit einer Pinzette hoch, dass du sie mit den Fingern greifen kannst.
Ziehe die Zuglasche langsam und gleichmäßig und in einem flachen Winkel, um zu verhindern, dass sie in der Mitte reißt.
Halte die elastischen Klebestreifen flach und unzerknittert. Verdrehte oder zerknitterte Streifen können zusammenkleben und reißen. Sie sollten aber sauber herauskommen.
Wenn es schwer geht, die Streifen herauszuziehen, dann wickle sie um einen Spudger und setze die Arbeit fort.
Wenn der Streifen reißt, dann greife das Reststück mit den Fingern oder einer stumpfen Pinzette und ziehe ihn weiter heraus.
Wenn sich der gerissene Streifen nicht herausholen lässt, dann mache mit dem nächsten Schritt weiter.

I found what helped the best, was after grabbing the tab wrapping it around the tip of the spudger, and rolling slowly away, holding it as close as possible to where the tab was. Before I did that since you're pulling so much at once it easily snapped in half. Luckily I could grab a tiny bit of the strip. After wrapping it around the spudger, it no longer broke. The whole strip came off in one piece. Both pieces are complete horizontal pieces and are along the entire width of the battery, from the side you're pulling to the other side of the battery. There's quite a bit there especially since it stretches during this process. You'll feel it suddenly basically give away. ******

It is very much like the adhesive strips you use to hang items on the wall. When you're removing the hook, you pull at a low angle on that tab and it stretches until it comes off clean. Pull too high and you peel paint. A similar process here, keep it low and roll it slowly on the spudger. It will come away cleanly.

Jesse -

Schritt 24

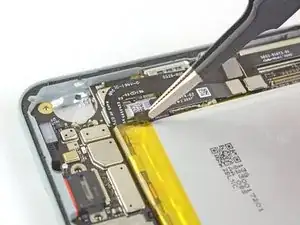

Wiederhole den vorigen Schritt für den anderen elastischen Klebestreifen an der unteren linken Kante des Akkus.
Wenn der Streifen vorzeitig reißt und sich nicht herausholen lässt, dann mache mit dem nächsten Schritt weiter.

Schritt 25

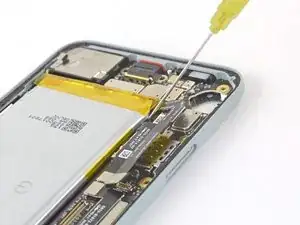

Wenn einer der Streifen unter dem Akku reißt und nicht herausgeholt werden kann, dann gib einige Tropfen Isopropylalkohol (mindestens 90%ig) in den Spalt des entsprechenden Klebestreifens.

Schritt 26

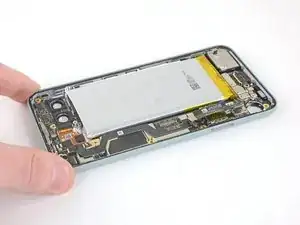

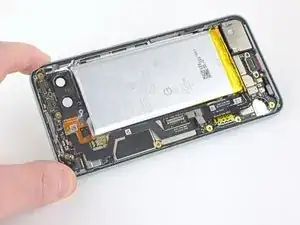

Kippe das Handy, so dass der Alkohol zum verbliebenen Reststück des Streifens hin läuft.
Warte eine Minute, bis der Kleber weich ist, und gehe zum nächsten Schritt über.

If you're like me, I ended up having a random piece fall out of the phone that I had no idea where it went. After searching I gave up and left it out. However, after looking at the second photo in this step, the one with it tilted fully towards the camera, I found it. Between the index and thumb in the photo, directly in the center of the phone is a thick gray bar. Just to the right of it is a loose piece that might fall out for you. It looks like two thin pieces of metal that sandwich some insulation. You will also notice two tiny tabs bent at an angle on each end only on one side. If that piece does fall out, that's where it goes. Just match the tab angles with this photo and location. I, unfortunately, don't have that piece anymore and am not willing to break through that display adhesive to put it back anyways.

Jesse -

Schritt 27

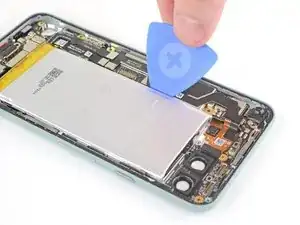

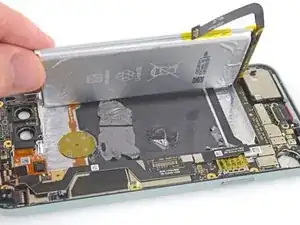

Setze ein Plektrum in den Spalt an der linken Seite des Akkus ein.
Trenne mit dem Plektrum den restlichen Kleber unten und oben am Akku auf.
Vermeide es, mit dem Plektrum an den beiden Flachbandkabeln unter dem Akku zu schaben.
Das kann vielleicht schwierig sein, da der Kleber strategisch zwischen den Kabeln und dem Akku angebracht ist. Eine mögliche Lösung ist, eine Plastikkarte so zuzuschneiden, dass sie zwischen die Flachbandkabel und der Kante an der Akkuvertiefung passt.
Verforme den Akku nicht.
Vermeide beim Hebeln mit dem Plektrum die Kontaktstifte des Ohrhörer-Lautsprechers nahe an der linken oberen Ecke des Akkus.
Wenn sich der Akku nicht hochhebeln lässt, dann tröpfle etwas mehr Isopropylalkohol an die Klebestreifen. Eine Plastikkarte kann bei diesem Verfahren auch sehr nützlich sein.

This was, by far, the hardest step for me. Pay very much attention to that link "strategically located". It tells you exactly where the toughest adhesive is. I had to use a lot of isopropyl alcohol, a lot of waiting for the adhesive to dissolve, and the thin spudger on only the top and bottom of the battery to pry it out. I did not use the pick.

I don't think it's worth applying adhesive when putting the battery back in.

Dumpy Sheep -

Schritt 28

Verwende einen beschädigten oder verformten Akku nicht mehr, das ist ein Sicherheitsrisiko. Ersetze ihn durch einen neuen.

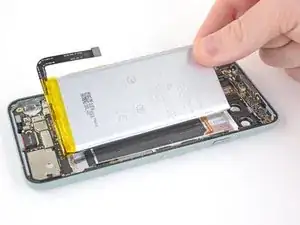

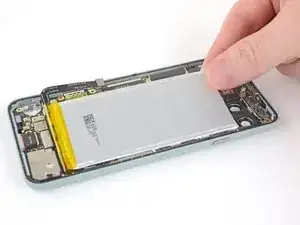

Entferne den alten Akku.

Abschluss

Damit der neue Akku beste Leistung bringt, solltest du ihn nach der Reparatur kalibrieren.

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.

Entsorge deinen Elektromüll fachgerecht.
