Google Pixel 6 Pro Fingerabdrucksensor tauschen

Geschrieben von: Dominik Schnabelrauch
  • Kommentare: 18
Google Pixel 6 Pro Fingerabdrucksensor tauschen

Schwierigkeitsgrad

Mittel

Schritte

18

Zeitaufwand

25 - 40 Minuten

Einleitung

Diese Anleitung wurde von iFixit-Mitarbeiter:innen verfasst und ist keine offizielle Reparaturanleitung von Google. Hier erfährst du mehr über unsere Qualitätsstandards.

Diese Anleitung zeigt, wie der Fingerabdrucksensor im Google Pixel 6 Pro ausgetauscht werden kann.

Wenn du den Fingerabdrucksensor im Google Pixel 6 Pro austauschst oder ihn auf ein anderes Display überträgst, musst du ihn neu kalibrieren, damit er richtig funktioniert.

Bevor du dein Handy auseinanderbaust, achte darauf dass der Akku unter 25 % entladen ist. Du reduzierst so das Risiko eines Brandschadens während der Reparatur.

Wenn dein Akku aufgebläht ist, musst du geeignete Vorsichtsmaßnahmen treffen.

Achtung: Das Pixel 6 enthält Laser der Klasse 1. Wenn du es auseinandernimmst, könntest du unsichtbarer Infrarotstrahlung ausgesetzt sein.

Ob dein Gerät nach der Reparatur noch wasserdicht ist, hängt davon ab, wie gut du es beim Zusammenbau versiegelst. Die IP-Zertifizierung wirst jedoch verlieren.

Zum Befestigen von Bauteilen während des Zusammenbaus benötigst du Ersatzklebestreifen.

Hinweis: Ersatz-Fingerabdrucksensoren sind weder bei iFixit noch bei Google nicht erhältlich.

  1. AJglnb3TZlAVMd2O

    • Bevor du beginnst, schalte dein Gerät ab. Drücke und halte die Tasten zum Einschalten und für die Erhöhung der Lautstärke gleichzeitig für einige Sekunden. Dann tippe auf deinem Bildschirm auf Gerät ausschalten.

    • Erwärme das Display mit einem erwärmten iOpener mindestens 3 Minuten lang, um den Klebstoff darunter zu aufzuweichen.

    • Du kannst stattdessen auch einen Haartrockner, eine Heißluftpistole oder eine Heizplatte nutzen, achte jedoch darauf, das Gerät nicht zu überhitzen.

    Do you think that removing the SIM card, also will be a wise step? I'm pretty sure that heating the SIM card is not a good idea.

    Emil Teofanov -

    The SIM is probably no more sensitive than the rest of the phone.

    ScottMcNay -

    What does "be sure to have replacement adhesives for both the rear glass and the screen." I only had one it didn't mention another one?

    alberte -

    I didn't have the replacement adhesive for rear glass nor the 2 sided tape they talk about when putting it back together. It's Sunday, so I don't expect an answer. I decided to go ahead and work up until that point

    StlrFan -

  2. pYtLJZEF5B2LvWeB
    pYtLJZEF5B2LvWeB
    f5mSlIZsRCZpfB3b
    cCKQKbXroK5BDbLE

    • Wir haben die Anti-Clamp entwickelt, um Geräte sicher zu öffnen. Die nächsten beiden Schritte zeigen die Benutzung der Anti-Clamp. Wenn du sie nicht verwenden willst, überspringe die nächsten zwei Schritte und folge einer anderen Methode.

    • Genaue Anweisungen, wie die Anti-Clamp benutzt wird, findest du hier.

    • Drücke den blauen Griff zum Scharnier hin, um den Öffnungsmodus zu beenden.

    • Bringe die Saugheber direkt an der Unterkante des Smartphones an, einen auf der Vorderseite, den anderen auf der Rückseite.

    • Drücke die Saugheber auf den Oberflächen fest.

    • Wenn die Saugheber nicht gut auf den Flächen haften, dann klebe Paketband darüber.

  3. YJqTCUlpDDspdIu2
    YJqTCUlpDDspdIu2
    NL1GxvPnIrqBJIFP
    DJNLaSYoMdcxJgRa

    • Drücke den blauen Griff vom Scharnier weg in die Stellung für den Öffnungsmodus.

    • Drehe den Griff im Uhrzeigersinn, bis du merkst, dass sich die Saugheber dehnen.

    • Achte darauf, dass sich die Saugheber weiterhin gegenüber stehen. Wenn sie sich nicht mehr gegenüber stehen, dann löse die Saugheber ein wenig ab und schiebe sie in die richtige Position.

    • Warte eine Minute, damit sich der Kleber allmählich ablösen und ein Spalt entstehen kann.

    • Wenn der Spalt groß genug ist, dann setze ein Plektrum unter den Displayrahmen ein.

    • Wenn es nicht gelingt, mit der Anti-Clamp einen ausreichenden Spalt zu erzeugen, dann erwärme die Stelle nochmals und drehe den Griff eine halbe Umdrehung im Uhrzeigersinn weiter.

    • Drehe den Griff jeweils nicht mehr als eine halbe Umdrehung weiter und warte jedes Mal eine Minute lang. Gib der Anti-Clamp Zeit, ihre Arbeit zu erledigen.

    • Überspringe die nächsten drei Schritte .

  4. 5qT1kECvRkyOwMdj
    5qT1kECvRkyOwMdj
    yNlUPqlWLhUnqwEa
    622Y1IVXYBVVFD2s

    • Sobald sich das Display warm anfühlt, setze den Saugheber an der Unterkante des Displays an.

    • Wenn dein Display stark gesprungen ist, kannst du es mit durchsichtigem Klebeband abkleben, damit der Saugheber haften bleibt. Alternativ kann anstelle des Saughebers auch ein sehr starkes Klebeband verwendet werden. Wenn alles andere fehlschlägt, kannst du den Saugheber mit Sekundenkleber am Bildschirm befestigen.

    • Hebe das Display inklusive seines Sicherheitsrahmens mit dem Saugheber an, um einen kleinen Spalt zwischen dem Display und dem restlichen Gerät zu schaffen.

    • Nimm ein Plektrum und setze es in den Spalt ein.

    • Stelle sicher, dass du das Plektrum in der richtigen Position einsetzt, um zu verhindern, dass du das Display von seinem Sicherheitsrahmens abtrennst.

    • Ziehe das Plektrum in die untere linke Ecke des Displays, um den Klebstoff durchzuschneiden.

    • Lasse das Plektrum stecken, um zu verhindern, dass sich der Kleber wieder verbinden kann.

  5. 3iBpMQeeYQZd1N6W
    3iBpMQeeYQZd1N6W
    EF4cafwMyVbQyFeA

    • Setze ein zweites Plektrum an der unteren Kante ein und schiebe es zur rechten unteren Ecke der Displays, um den Klebstoff durchzutrennen.

    • Lasse das Plektrum stecken, um zu verhindern, dass sich der Klebstoff wieder verbindet.

  6. H2V6FPgYSgyNiaXT
    H2V6FPgYSgyNiaXT
    3kcnIWolap1s53OI
    15PB5ccyfLlKWefn

    • Das Display wird, zusätzlich zum Klebstoff, auch durch kleine Plastikstifte gehalten. Wenn das Plektrum während der Entfernung des Displays stockt, bedeutet dies, dass du dein Werkzeug zu tief unter das Display eingeführt hast. Setze nur die Spitze des Plektrums (~3-4 mm) ein, wenn du den Displaykleber durchtrennst.

    • Schiebe ein drittes Plektrum unter die untere linke Ecke des Displays ein.

    • Ziehe nun das Plektrum entlang der linken Kante des Displays, um den Klebstoff zu durchtrennen.

    • Lass das Plektrum in der oberen linken Ecke stecken, um zu verhindern, dass sich der Klebstoff wieder verbindet.

  7. qWybciuriiWRatwM
    qWybciuriiWRatwM
    jIYEmbfvICMX6LXF

    • Wenn es schwierig wird, den Kleber zu durchtrennen, ist er höchstwahrscheinlich abgekühlt. Benutze deinen iOpener oder eine Heißluftpistole, um den Klebstoff erneut 1-2 Minuten lang zu erhitzen.

    • Wenn du den Klebstoff nahe der Frontkamera durchtrennst, setze nur die Spitze des Plektrums (~2-3mm) ein, um zu verhindern, dass die Kamera beschädigt oder verschmiert wird.

    • Setze ein viertes Plektrum an der oberen linken Ecke des Displays ein.

    • Ziehe das Plektrum entlang der oberen Kante des Displays, um den Klebstoff zu durchtrennen.

    • Lasse das Plektrum in der oberen rechten Ecke des Bildschirms, um zu verhindern, dass sich der Klebstoff wieder verbindet.

  8. 3u2GucwUJXcX36ik
    3u2GucwUJXcX36ik
    WSpdGRMJq215fHVl

    • Setze ein fünftes Plektrum ein und schiebe es an der rechten Seite entlang, um den restlichen Klebstoff zu durchtrennen.

    • Versuche noch nicht, das Display ganz abzunehmen, es ist noch mit dem restlichen Smartphone verbunden.

  9. kRiqlurRKwtCBmRE
    kRiqlurRKwtCBmRE
    PtmBApHIHu6ANKT3
    fJXI1KaKDwVhdnnH

    • Vermeide es, das Displaykabel während des folgenden Schritts zu sehr zu belasten.

    • Klappe das Display vorsichtig zur linken Seite des Smartphones, so wie du ein Buch öffnen würdest.

    I don't know if it's an earlier or later design, but I am combining 2 phones (1 crushed glass but operational into the casing of one that quit functioning but has good glass) and on both, the ribbon cable for the LCD is a tiny bit too short to fold out flat like this. If you are working on one like mine, extreme care must be taken while holding the LCD up while simultaneously trying to plug the cable back into that very small recessed socket. Almost like you need 3 hands or robot fingers...

    Stephen P. Thurman -

  10. aDmeySbuHVHuNPqR

    • Benutze einen Torx T3 Schraubendreher, um die 2 mm lange Schraube zu entfernen, mit der die Metallhalterung des Displaykabels befestigt ist.

    • Halte während der gesamten Reparatur die Schrauben gut geordnet und achte darauf, dass jede an ihren ursprünglichen Platz zurück kommt.

    I don't know if it's an earlier or later design, but I am combining 2 phones (1 crushed glass but operational into the casing of one that quit functioning but has good glass), and on both, the metal holder plate shown here is simply spring connected and that 2mm screw is instead slightly off to the side as part of the aluminum bracket's screws.

    Stephen P. Thurman -

  11. TXCDyVZdVyVArY4w
    TXCDyVZdVyVArY4w
    Wfb1v1Wns3GQc6eP

    • Benutze eine Pinzette, um die Metallhalterung zu entfernen, die sich über dem Displaykabelstecker befindet.

    • Bewahre dieses Bauteil gut auf, du benötigst es beim Zusammenbau.

  12. XAfcloCj3jgvnZXD
    XAfcloCj3jgvnZXD
    KmYqCLHysrBxjLya

    • Benutze einen Spudger, um das Flexkabel des Displays abzutrennen, indem du den Stecker gerade nach oben aus seinem Anschluss hebelst.

  13. EuFbD1VbsDijAW6O

    • Entferne das Display.

    • Reinige beim Zusammenbau die notwendigen Stellen mit hochprozentigem Isopropylalkohol (mindestens 90%ig) und bringe dort neue Klebestreifen an. Stelle sicher, dass alle Schutzfolien vom Ersatzdisplay und von der Selfie-Kamera-Aussparung entfernt sind.

    • Wenn du beim Zusammenbau fertig zugeschnittene Klebestreifen benutzt, folge dieser Anleitung.

    • Wenn du beim Zusammenbau eine vorgestanzte Klebefolie benutzt, folge dieser Anleitung.

    • Wenn das Kabel deines Ersatzdisplays mit Klebeband befestigt ist, musst du das Klebeband vor dem Einbau entfernen.

    • Beachte, dass du alle Schutzfolien von deinem Ersatzdisplay und der Selfie-Kamera-Aussparung entfernst.

    • Beim ersten Bootvorgang nach der Reparatur wird das Display eine Kalibriersequenz durchlaufen. Berühre es dabei nicht, es könnte sonst falsch kalibriert werden, was zu Problemen mit dem Touchscreen führen kann.

    • Wenn du einen neuen Fingerabdruckleser eingebaut hast, musst du ihn danach neu kalibrieren, damit er richtig funktioniert.

    Before reassembly, clean around the edge of where the screen was, to remove any debris that may have been captured.

    ScottMcNay -

    After reassembly, the fingerprint sensor appears to be a common issue with new screens:

    * Go to https://pixelrepair.withgoogle.com/udfps on a computer.

    * If using Windows, click the help link to install the USB software. After installing, restart the computer and return to https://pixelrepair.withgoogle.com/udfps.

    * Follow the steps given to install the fingerprint calibration software.

    * Restart the phone.

    ScottMcNay -

    "Be sure to remove all adhesive liners from your replacement screen. Check the selfie camera recess and make sure you've removed the liner there."

    A photo with blue highlight square would've been helpful here...also it's very easy to miss this instruction as you'd be on the adhesive page...

    alberte -

    I did take the selfie camera liner this is a bad problem

    Austin Curtis -

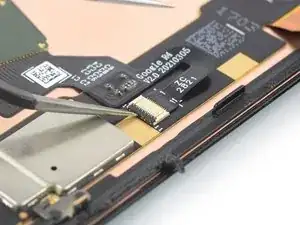

  14. Bs3KSA1bXdlRHkEs
    Bs3KSA1bXdlRHkEs

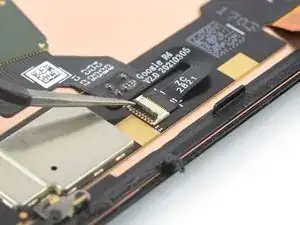

    DiK2alBbYRFK62Om

    • Wenn du den Fingerabdrucksensor im Google Pixel 6 Pro austauschst oder ihn auf ein anderes Display überträgst, musst du ihn neu kalibrieren, damit er richtig funktioniert.

    • Klappe den Sicherungsbügel am ZIF-Anschluss auf der Rückseite des Displays vorsichtig mit der Spitze einer Pinzette hoch.

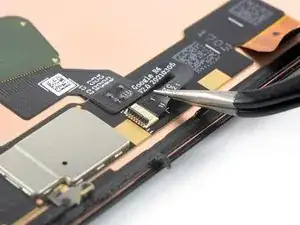

  15. N5mrPWr25QddNrtC
    N5mrPWr25QddNrtC
    YjCuZpMlb2JLKU5K

    • Ziehe das Kabel zum Fingerabdrucksensor mit einer Pinzette aus dem ZIF-Anschluss heraus und trenne es ab.

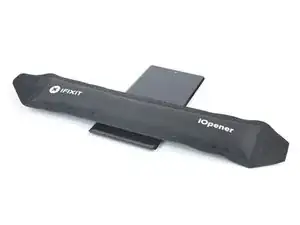

  16. ofHLuQ6AxSXoPNbq

    • Lege einen erwärmten iOpener mindestens drei Minuten lang auf die Stelle des Displays, wo sich der Fingerabdrucksensor befindet, um den Kleber darunter aufzuweichen.

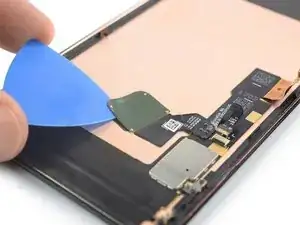

  17. HdtWVJwCf6xHEdt4
    HdtWVJwCf6xHEdt4

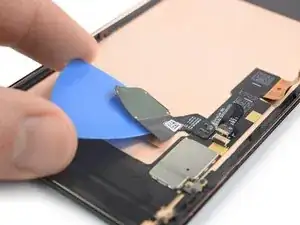

    VVMDBb4KQOZVGN1Y
    yBsVAimEUNDqAWPF

    • Schiebe vorsichtig ein Plektrum zum Auftrennen des Klebers unter den Fingerabdrucksensor.

    • Arbeite sehr behutsam. Zuviel Kraft kann das Display beschädigten. Wenn sich der Kleber nicht gut auftrennen lässt, dann lege den erwärmten iOpener nochmals eine Minute lang auf.

    • Überhitze das Display nicht, es ist sehr wärmeempfindlich.

    • Löse den Fingerabdrucksensor mit dem Plektrum vom Display ab.

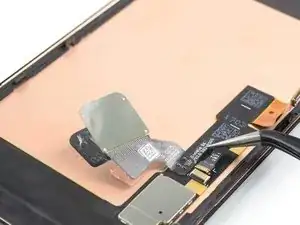

  18. JuBsAyaY2FCAlKM4
    JuBsAyaY2FCAlKM4

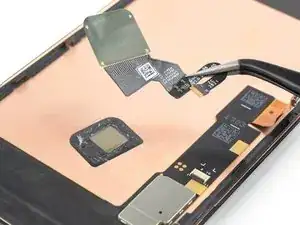

    P2QsIRxS3We5JXvv

    • Entferne den Fingerabdrucksensor vorsichtig mit einer Pinzette oder deinen Fingern.

    • Vergleiche das Ersatzteil mit dem Originalteil. Möglicherweise musst du fehlende Bauteile übertragen oder Schutzfolien vom Ersatzteil abziehen, bevor du es einbauen kannst.

    Ok. So I asked about getting all the stuff off the old screen before finding this article and now I know what the IFR looks like and that it can be removed. So... Once removed, if extra special careful doing so, (asks this bull in a china shop) can that very same IFR be installed on the glass of the new screen? Or once removed is it just junk at that point?

    Karen Holcomb -

    Also, upon further reading on the site, it occurs to me that I do not use the Fingerprint deal or any other biometrics and I never will. The passcode is more than sufficient for me. So do I even NEED that IFR to be removed and placed on the new piece of glass that will be my screen? Or can I just disconnect it when removing my old screen and leave it at that? Thanks again.

    Karen Holcomb -

Abschluss

Folge diesen Anweisungen in umgekehrter Reihenfolge, um dein Handy wieder zusammenzubauen. Bringe beim Zusammenbau an den notwendigen Stellen Ersatzkleber an, nachdem du sie vorher mit Isopropylalkohol (mindestens 90%ig) gereinigt hast.

Falls möglich, mach dein Handy an und teste deine Reparatur, bevor du neuen Kleber anbringst und dein Handy wieder verschließt.

Entsorge deinen Elektroschrott fachgerecht.
