MacBook Air 11" Anfang 2015 Logic Board austauschen

Entferne folgende Schrauben:

Zwei 8mm 5-point Pentalobe Schrauben

Acht 2,5 mm 5-point Pentalobe Schrauben

Zwänge deine Finger zwischen Display und Gehäuseunterteil und ziehe nach oben, damit es sich vom Air löst.

Hebele den Akkustecker an beiden kurzen Seiten mit dem flachen Ende des Spudgers hoch, um ihn aus seinem Anschluss auf dem Logic Board zu lösen.

Biege das Akkukabel ein wenig vom Logic Board weg, so dass sich der Stecker nicht versehentlich wieder mit dem Anschluss verbinden kann.

Heble den linken und rechten Stecker am Kabel zur I/O Karte mit dem flachen Ende des Spudgers hoch und aus ihren jeweiligen Anschlüssen auf der I/O Karte heraus.

Hebe das I/O Board Kabel hoch und entferne es.

Drücke mit der Spudgerspitze vorsichtig abwechselnd an jeder Seite des Steckers am iSight Kamerakabel, um ihn aus seinem Anschluss auf dem Logic Board zu lösen.

Löse das iSight Kamerakabel aus der Klebeverbindung zum Lüfter.

Klappe mit der Spudgerspitze vorsichtig den Sicherungsbügel am ZIF Anschluss des Lüfterkabels hoch.

Entferne folgende Torx T5 Schrauben, welche den Lüfter am oberen Gehäuse befestigen:

Zwei 5,5 mm Schrauben

Eine 4,6 mm Schraube

Hebe den Lüfter an, aber entferne ihn noch nicht aus seiner Vertiefung im oberen Gehäuse.

Ziehe beim Entfernen des Lüfters aus dem Gerät das Flachbandkabel zum Lüfter aus seinem Anschluss heraus.

Heble beide Antennenkabelstecker mit dem flachen Ende des Spudgers nach oben und entferne sie aus ihren Anschlüssen auf der AirPort/Bluetooth Karte. Schiebe sie aus dem Weg.

Entferne folgende fünf Torx T5 Schrauben, mit denen der Akku am oberen Gehäuse befestigt ist:

Zwei 5,2 mm Schrauben

Eine 6 mm Schraube

Zwei 2,6 mm Schrauben

Hebe den Akku an der Kante nahe am Logic Board an und entferne ihn vom oberen Gehäuse.

Trenne das I/O Board ab, indem du seinen Stecker aus seinem Anschluss auf dem Logic Board ziehst.

Hole die Antennenkabel mit der Spudgerspitze aus ihren Ausschnitten im Logic Board heraus.

Schiebe die Spudgerspitze vorsichtig unter die am Sicherungsbügel des Displaydatenkabels befestigte schwarze Plastiklasche, so dass der Sicherungsbügel vom Anschluss weg nach oben springt.

Halte den Sicherungsbügel weg vom Anschluss und ziehe das Displaydatenkabel vorsichtig aus dem Anschluss heraus.

Hebele mit der Spudgerspitze unter dem Stecker des Lautsprecherkabels und ziehe ihn gerade aus seinem Anschluss heraus.

Hole das Kabel aus seinem Ausschnitt im Logic Board.

Klappe den Sicherungsbügel am ZIF-Anschluss des Flachbandkabels zum Trackpad mit der Spudgerspitze oder dem Fingernagel hoch.

Ziehe das Flachbandkabel zum Trackpad gerade aus seinem Anschluss heraus zur Vorderkante des Air.

Klappe den Sicherungsbügel am ZIF-Anschluss des Flachbandkabels der Tastaturbeleuchtung mit der Spudgerspitze oder dem Fingernagel hoch.

Ziehe das Flachbandkabel der Tastaturbeleuchtung aus seinem Anschluss heraus.

Entferne die einzelne 2,9 mm Torx T5 Schraube, welche die AirPort/Bluetooth Karte am Logic Board befestigt.

Hebe das freie Ende der AirPort/Bluetooth Karte etwas hoch und ziehe sie aus ihrem Anschluss auf dem Logic Board.

Entferne die drei 3,6 mm Torx T5 Schrauben, welche das Logic Board am oberen Gehäuse befestigen.

Bei einigen Modellen sind dies 3,1 mm Torx T5 Schrauben.

Hebe die Logic Board Einheit vorsichtig vom Kühlkörper weg. Ziehe sie dann weg von der Gehäuseseite mit den Anschlüssen und entferne sie vom Air.

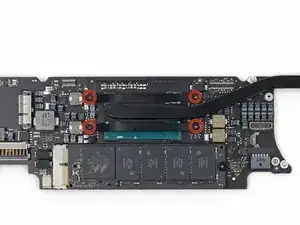

Entferne die vier 2,5 mm Torx T5 Schrauben, welche den Kühlkörper am Logic Board befestigen.

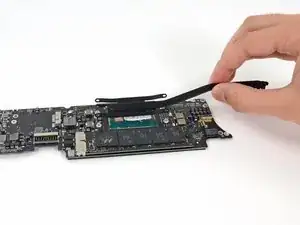

Falls der Kühlkörper nach dem Entfernen der vier Schrauben am Logic Board festzuhängen scheint, dann benutze einen Spudger, um den Kühlkörper vorsichtig von der Oberfläche der CPU zu lösen.

Entferne den Kühlkörper vom Logic Board.

Beim Zusammenbau musst du eine neue Schicht Wärmeleitpaste auftragen. Wenn du das zum ersten Mal machst, hilft dir unsere Anleitung dabei.

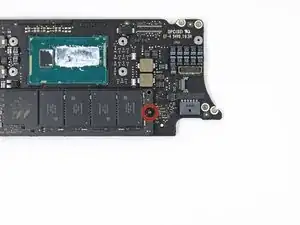

Entferne die einzelne 2,9 mm Torx T5 Schraube, welche die SSD am Logic Board befestigt.

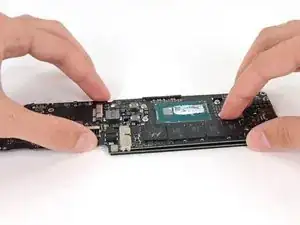

Hebe das freie Ende der SSD gerade so weit an, dass du sie gut fassen kannst.

Ziehe das Laufwerk gerade aus seinem Anschluss heraus und entferne es vom Logic Board.
