MacBook Air 11" Mitte 2011 Logic Board austauschen

Entferne folgende Schrauben:

Zwei 8mm 5-point Pentalobe Schrauben

Acht 2,5 mm 5-point Pentalobe Schrauben

Zwänge deine Finger zwischen Display und Gehäuseunterteil und ziehe nach oben, damit es sich vom Air löst.

Hebele mit dem flachen Ende eines Spudgers die beiden kurzen Seiten des Akkusteckers nach oben, um ihn von seinem Anschluss auf dem Logic Board zu lösen.

Biege das Akkukabel etwas weg vom Logic Board, so dass sich der Stecker nicht wieder versehentlich mit dem Anschluss verbinden kann.

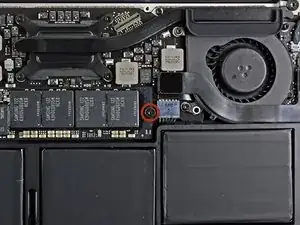

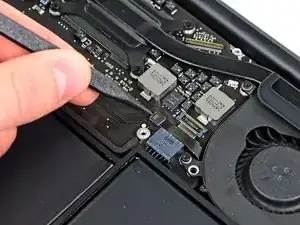

Entferne die einzelne 2,9 mm Torx T5 Schraube, welche die SSD am Logic Board befestigt.

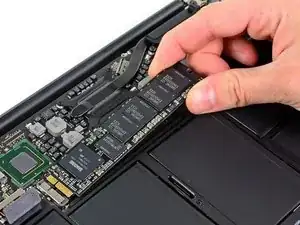

Hebe die SSD vorsichtig an dem freien Ende mit dem Spudger hoch, und zwar gerade nur soweit, dass du sie mit der anderen Hand fassen kannst.

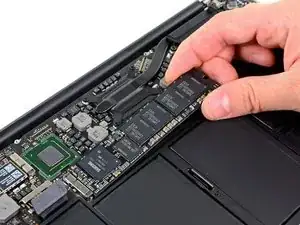

Ziehe das Laufwerk aus seinem Anschluss und entferne es vom Logic Board.

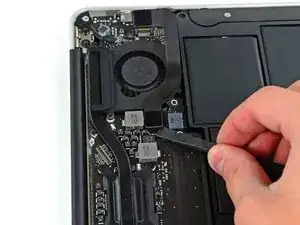

Heble den Stecker des I/O Board Kabels mit einem Spudger aus seinem Anschluss auf dem I/O Board.

Löse das I/O Board Kabel vorsichtig von dem Kleber ab, mit dem es am Lüfter festgeklebt ist.

Hebe den I/O Board Stecker mit dem flachen Ende des Spudgers hoch und aus seinem Anschluss auf dem Logic Board.

Entferne das I/O Board Kabel.

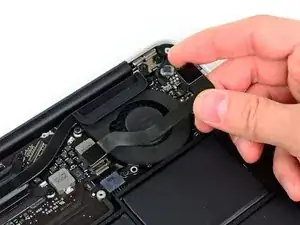

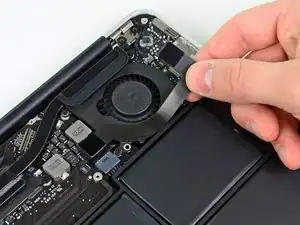

Klappe mit der Spudgerspitze vorsichtig den Sicherungsbügel am ZIF-Anschluss des Lüfterkabels hoch.

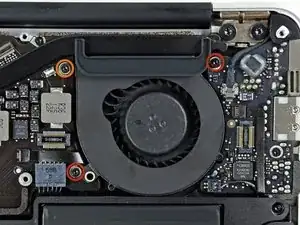

Entferne folgende drei Torx T5 Schrauben, welche den Lüfter am oberen Gehäuse befestigen:

Zwei 5,2 mm Schrauben

Eine 3,6 mm Schraube

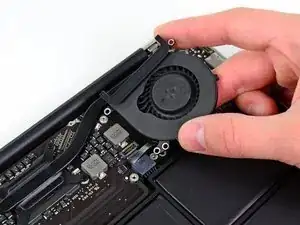

Hebe den Lüfter aus dem oberen Gehäuse und ziehe vorsichtig das Flachbandkabel zum Lüfter aus seinem Anschluss, während du ihn aus dem Air entfernst.

Entferne folgende fünf Torx T5 Schrauben, die den Akku am oberen Gehäuse befestigen:

Zwei 5,2 mm Schrauben

Eine 6 mm Schraube

Zwei 2,6 mm Schrauben

Hebe den Akku an der Kante an, die dem Logic Board am nächsten ist, und entferne ihn aus dem Gehäuse.

Das Versorgungskabel der I/O Karte ist mit einer Schleife aus Klebeband am oberen Gehäuse befstigt. Löse sie mit dem flachen Ende des Spudgers.

Trenne das I/O Board ab, indem du seinen Stecker aus dem Anschluss auf dem Logic Board ziehst.

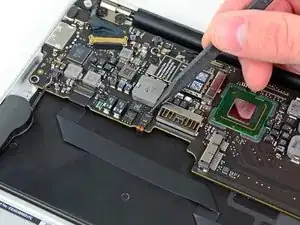

Klappe den Sicherungsbügel am ZIF Anschluss des Flachbandkabels der Tastaturbeleuchtung mit der Spudgerspitze hoch.

Ziehe das Flachbandkabel der Tastaturbeleuchtung aus seinem Anschluss heraus.

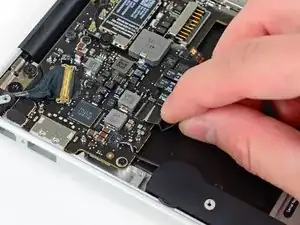

Klappe den Sicherungsbügel am ZIF Anschluss des Flachbandkabels zum Trackpad mit der Spudgerspitze oder deinem Fingernagel hoch.

Ziehe das Flachbandkabel zum Trackpad gerade aus seinem Anschluss in Richtung der Vorderkante des Air.

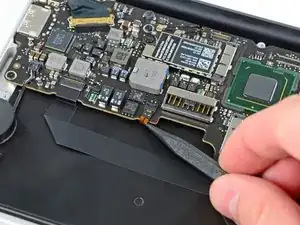

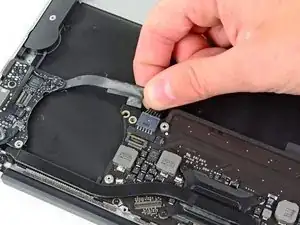

Hole das rechte Lautsprecherkabel mit der Spudgerspitze aus dem Ausschnitt im Logic Board.

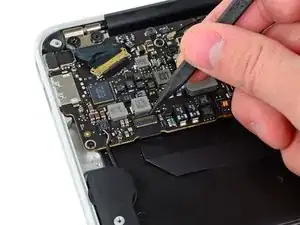

Hebele den Stecker am rechten Lautsprecherkabel mit dem flachen Ende des Spudgers hoch und aus seinem Anschluss auf dem Logic Board.

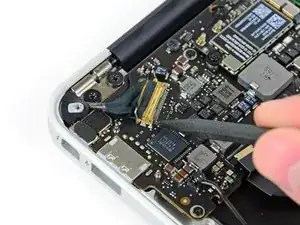

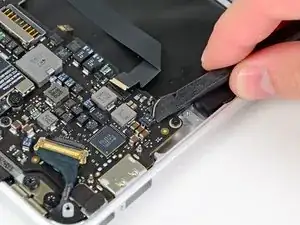

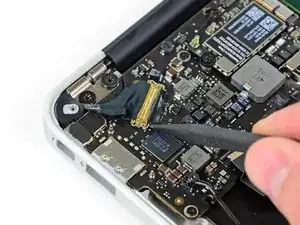

Schiebe vorsichtig einen Spudger unter die schwarze Plastikklappe, die am Sicherungsbügel des Displaydatenkabels befestigt ist, und lasse sie nach oben aufklappen, weg vom Anschluss.

Entferne die kleine Gummidichtung in der Ecke des oberen Gehäuses nahe dem Displaydatenkabel.

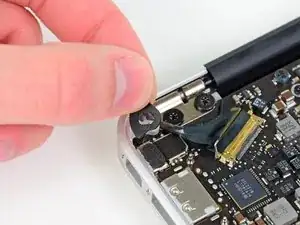

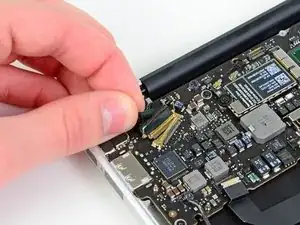

Halte den Sicherungsbügel weg vom Anschluss und ziehe vorsichtig das Displaydatenkabel aus seinem Anschluss heraus.

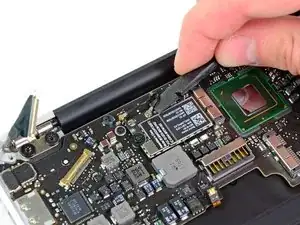

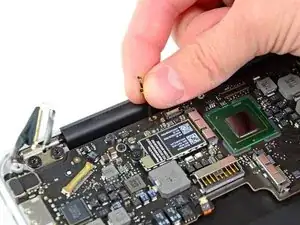

Heble beide Antennenstecker mit dem flachen Ende des Spudgers aus ihren Anschlüssen auf der AirPort/Bluetooth Karte hoch.

Hole die Antennenkabel vorsichtig aus dem Ausschnitt im Logic Board heraus.

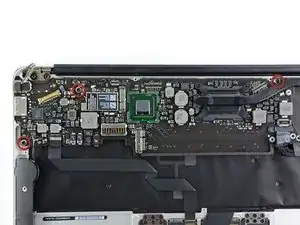

Entferne die drei 3,6 mm Torx T5 Schrauben, welche das Logic Board am oberen Gehäuse befestigen.

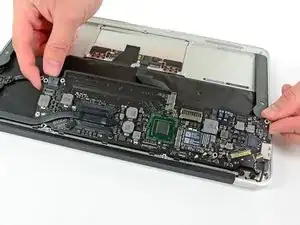

Hebe die Logic Board Einheit vorsichtig aus dem oberen Gehäuse, achte dabei auf den empfindlichen Kühlkörper und darauf,dass sich keine Kabel verfangen.

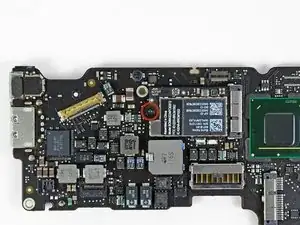

Entferne die einzelne 2,9 mm Torx T5 Schraube, welche die AirPort/Bluetooth Karte am Logic Board befestigt.

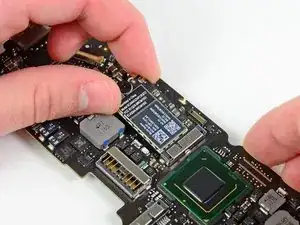

Hebe das freie Ende der AirPort/Bluetooth Karte etwas hoch und ziehe sie aus ihrem Anschluss auf dem Logic Board.

Entferne die AirPort/Bluetooth Karte vom Logic Board.

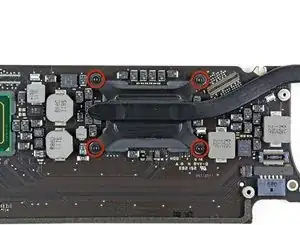

Entferne die vier 2,5 mm Torx T5 Schrauben, welche den Kühlkörper am Logic Board befestigen.

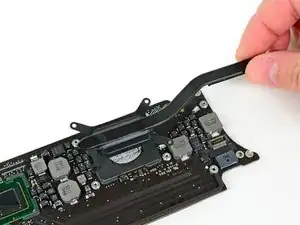

Entferne den Kühlkörper vom Logic Board.

Das Logic Board bleibt zurück.
