MacBook Pro (15 Zoll, Mitte 2009, Unibody) Logic Board austauschen

Entferne die folgenden zehn Schrauben, mit denen das untere Gehäuse am oberen Gehäuse befestigt ist:

Sieben 3 mm Kreuzschlitzschrauben

Drei 13,5 mm Kreuzschlitzschrauben

Hebe das untere Gehäuse mit beiden Händen in der Nähe der Lüftungsöffnung an, damit sich die beiden Clips lösen, mit denen die beiden Gehäuseteile verbunden sind.

Entferne das untere Gehäuse und lege es zur Seite.

Entferne die beiden 5-Punkt Pentalobe Schrauben an der Oberkante des Akkus.

Biege die Ausbuchtung am Aufkleber "Warning: Do not remove the battery" mit der Spudgerspitze hoch, um die dritte Pentalobe Schraube darunter zu entfernen.

Hebe den Akku an seiner Plastiklasche hoch und schiebe ihn von der langen Kante des oberen Gehäuses weg.

Kippe den Akku soweit nach hinten, dass du an den Akkukabelstecker herankommst.

Ziehe den Akkukabelstecker aus seinem Anschluss auf dem Logic Board und entferne den Akku aus dem oberen Gehäuse.

Wenn du einen neuen Akku einbaust, solltest du ihn nach dem Einbau kalibrieren.

Löse den Stecker des Lüfters mit dem Spudger vom Anschluss auf dem Logic Board.

Entferne die drei Torx T6 Schrauben, mit denen der linke Lüfter am Logic Board befestigt ist.

Hebe den Lüfter aus dem oberen Gehäuse.

Trenne den Stecker des linken Lüfters mit dem flachen Ende des Spudgers vom Logic Board ab.

Entferne die drei Torx T6 Schrauben, mit denen der linke Lüfter am Logic Board befestigt ist.

Hebe den linken Lüfter aus dem oberen Gehäuse heraus.

Halte den Halter des Kabels an einem Ende mit dem Finger nach unten, hebe das andere Ende ein wenig mit der Spudgerspitze hoch und drehe es vom Kamerakabelstecker weg.

Ziehe das Kamerakabel gerade aus seinem Anschluss auf dem Logic Board heraus.

Ziehe das Kamerakabel gerade aus seinem Anschluss auf dem Logic Board heraus.

Heble den Stecker am Kabel zum optischen Laufwerk mit dem flachen Ende des Spudgers vom Logic Board weg.

Heble den Stecker zum Tieftöner mit dem flachen Ende des Spudgers gerade aus seinem Anschluss heraus.

Heble den Stecker am Kabel zur Festplatte/Infrarotsensor mit dem flachen Ende des Spudgers vom Logic Board weg.

Entferne die beiden 1,5 mm Kreuzschlitzschrauben, mit denen die Kabelabdeckung am Logic Board befestigt ist.

Hebe die Kabelabdeckung aus dem oberen Gehäuse heraus.

Heble den Stecker am Flachbandkabel zum Trackpad mit dem Spudger vom Logic Board weg.

Klappe den Sicherungsbügel am ZIF-Anschluss des Tastaturkabels mit dem Fingernagel hoch. Die Verriegelungsklappe befindet sich gegenüber vom Anschluss im Vergleich zum Tastaturkabel. Schiebe deinen Fingernagel darunter und hebe sie senkrecht hoch.

Schiebe das Tastaturkabel mit der Spudgerspitze aus seinem Anschluss heraus.

Heble den Stecker am Flachbandkabel zur Akkuanzeige mit dem Spudger vom Logic Board hoch.

Entferne die einzelne 7 mm Kreuzschlitzschraube, welche den Halter des Displaydatenkabels am oberen Gehäuse befestigt.

Entferne den Halter des Displaydatenkabels vom oberen Gehäuse.

Fasse die Plastikzuglasche an der Verriegelung des Displaydatenkabels und drehe sie zur Seite mit der Gleichspannungsversorgung am Computer.

Ziehe den Stecker am Displaydatenkabel gerade aus seinem Anschluss heraus.

Klappe den Sicherungsbügel am Flachbandkabel der Tastaturbeleuchtung mit der Spudgerspitze hoch.

Ziehe das Flachbandkabel der Tastaturbeleuchtung gerade aus seinem Anschluss heraus.

Entferne folgende Schrauben:

Sieben 3,3 mm Torx T6 Schrauben, mit denen das Logic Board am oberen Gehäuse befestigt ist.

Zwei 8 mm Torx T6 Schrauben, mit denen die Platine der Gleichspannungsversorgung am oberen Gehäuse befestigt ist.

Hebe das Logic Board sorgfältig an der linken Seite an und hole es aus dem oberen Gehäuse heraus. Achte dabei auf die Seite mit den Anschlüssen, die sich möglicherweise verfangen können.

Hebe das Board soweit an, dass du mit einem Spudger das Mikrofon vom oberen Gehäuse hebeln kannst.

Schiebe das Logic Board von den Anschlussöffnungen weg und hebe die Einheit aus dem oberen Gehäuse heraus.

Schiebe das Logic Board von den Anschlussöffnungen weg und hebe die Einheit aus dem oberen Gehäuse heraus.

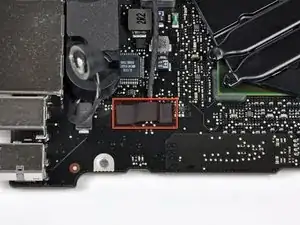

Entferne den kleinen Klebestreifen, der den. Stecker des linken Lautsprechers bedeckt.

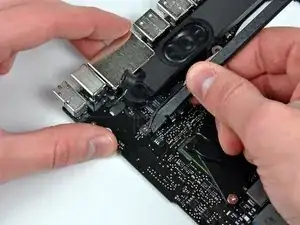

Heble den Stecker des linken Lautsprechers mit dem flachen Ende des Spudgers aus seinem Anschluss auf dem Logic Board hoch.

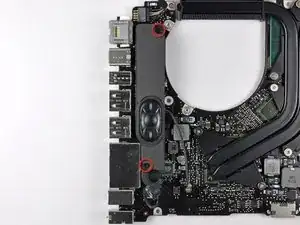

Entferne die beiden 5 mm Kreuzschlitzschrauben, welche den linken Lautsprecher am Logic Board befestigen.

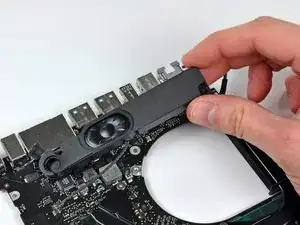

Hebe den linken Lautsprecher vom Logic Board weg.

Heble den Mikrofonkabelstecker mit dem flachen Ende des Spudgers von seinem Anschluss auf dem Logic Board hoch.

Ziehe den Stecker der Gleichspannungsplatine gerade aus seinem Anschluss auf dem Logic Board heraus und trenne ihn ab.

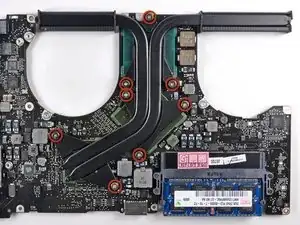

Entferne die acht Kreuzschlitzschrauben, mit denen der Kühlkörper am Logic Board befestigt ist.

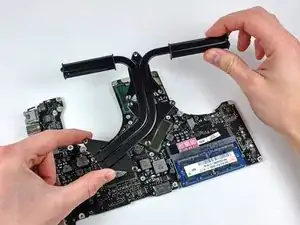

Hebe den Kühlkörper vorsichtig vom Logic Board weg.

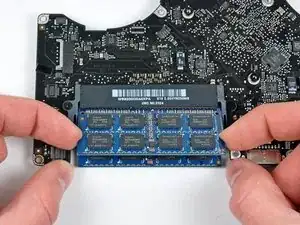

Löse die Rasten auf jeder Seite des Riegels, indem du beide gleichzeitig weg vom RAM drückst.

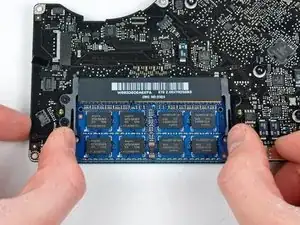

Nachdem der RAM-Riegel herausgesprungen ist, kannst du ihn gerade aus seinem Sockel herausziehen.
