Samsung Galaxy S22 Plus Display- und Akkueinheit tauschen

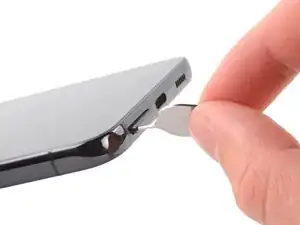

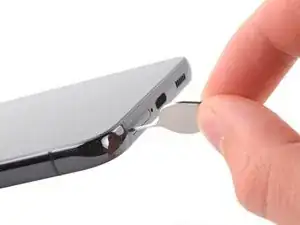

Setze ein SIM-Karten-Auswurfwerkzeug, ein Bit oder eine aufgebogene Büroklammer in das Loch im SIM-Einschub an der Unterkante des Smartphones ein.

Drücke fest auf das Werkzeug, um den Einschub herauszuholen.

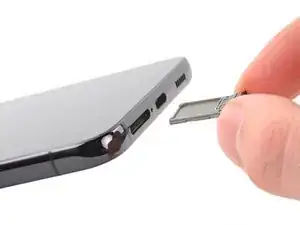

Entferne den SIM-Karteneinschub.

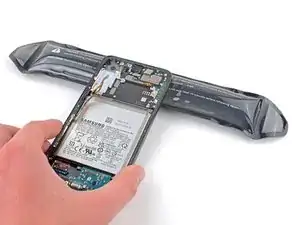

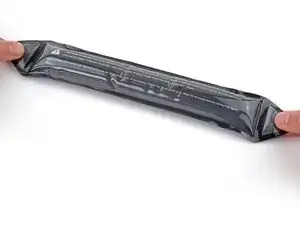

Lege einen erwärmten iOpener drei Minuten lang auf die Unterkante der Rückabdeckung, um den Kleber darunter aufzuweichen.

Befestige einen Saugheber an der Rückseite des Smartphones, so nah an der Unterkante wie möglich.

Hebe die Rückabdeckung mit dem Saugheber hoch, bis ein schmaler Spalt zwischen dem Rahmen und der Rückabdeckung entstanden ist.

Setze ein Plektrum in den eben erzeugten Spalt ein.

Entferne den Saugheber.

Schiebe das Plektrum zum Auftrennen des Klebers an der Unterkante entlang.

Lasse das Plektrum nahe bei der linken unteren Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Lege einen erwärmten iOpener drei Minuten lang auf die linke Kante des Smartphones, um den Kleber darunter aufzuweichen.

Erwärme den iOpener nochmals für dreißig Sekunden, falls das nötig ist.

Setze ein zweites Plektrum in den Spalt nahe an der unteren linken Ecke ein.

Schiebe das Plektrum an der linken Seitenkante entlang, um den Kleber darunter aufzutrennen.

Lasse das Plektrum nahe bei der oberen linken Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Lege einen erwärmten iOpener drei Minuten lang auf die rechte Kante des Smartphones, um den Kleber darunter aufzuweichen.

Erwärme den iOpener nochmals für dreißig Sekunden, falls das nötig ist.

Setze ein drittes Plektrum in den Spalt an der Unterkante ein.

Schiebe das Plektrum um die untere rechte Ecke herum und trenne dabei den Kleber auf.

Schiebe das Plektrum weiter an der rechten Seitenkante entlang, um den Kleber aufzutrennen.

Lasse das Plektrum nahe bei der oberen rechten Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Lege einen erwärmten iOpener drei Minuten lang auf die Oberkante des Smartphones, um den Kleber darunter aufzuweichen.

Erwärme den iOpener nochmals für dreißig Sekunden, falls das nötig ist.

Schiebe das Plektrum in der oberen linken Ecke die Oberkante entlang, um den restlichen Kleber aufzutrennen.

Entferne die Rückabdeckung.

Jetzt ist eine gute Gelegenheit, um das Smartphone ausgiebig zu testen, bevor du es wieder zusammenklebst. Achte darauf, dass es wieder komplett heruntergefahren ist, bevor du weiterarbeitest.

Beseitige alle Spuren des Klebers mit einer Pinzette oder deinen Fingern. Wenn er sich nicht leicht lösen lässt, dann erwärme ihn nochmals.

Wenn du speziell für Samsung zugeschnittene Klebestreifen verwendest, dann folge dieser Anleitung.

Wenn du doppelseitiges Klebeband verwendest, dann benutze diese Anleitung.

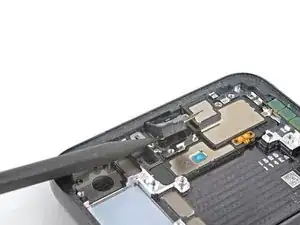

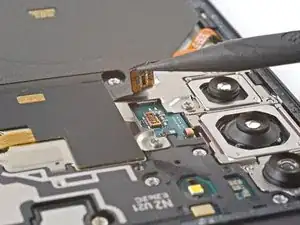

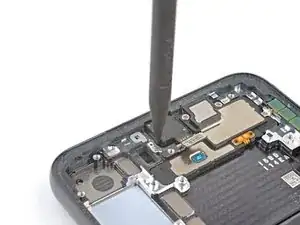

Heble den Druckstecker der Ladespule mit der Spudgerspitze hoch und trenne ihn von der Hauptplatine ab.

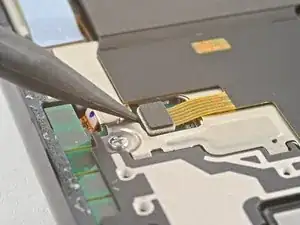

Heble den Druckstecker der NFC-Antenne mit der Spudgerspitze hoch und trenne ihn von der Hauptplatine ab.

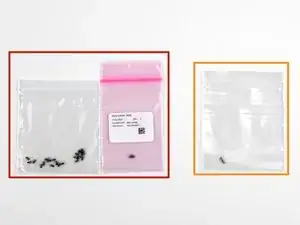

Wenn du Samsungs Self Repair Kit verwendest, dann nimm dir einen Moment Zeit, um die Schrauben zu identifizieren und markieren:

Beschriften Beutel mit den meisten Schrauben und den den farbigen Beutel mit der Nummer #3428.

Der Beutel mit den beiden Schrauben erhält die Nummer #3229.

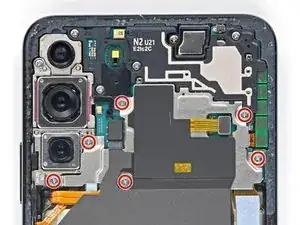

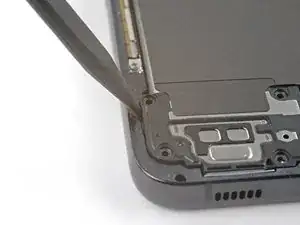

Entferne die sechs 3,5 mm langen Kreuzschlitzschrauben, mit denen die Ladespule befestigt ist.

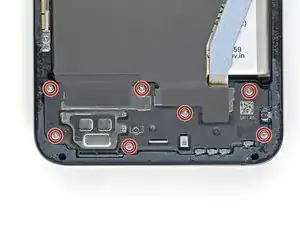

Entferne die sechs 3,5 mm langen Kreuzschlitzschrauben, mit denen der Lautsprecher befestigt ist.

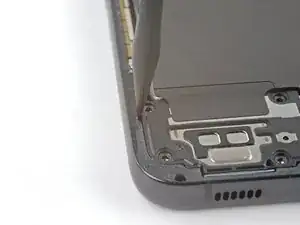

Setze den Spudger zwischen die linke Kante des Lautsprechers und den Rahmen ein.

Heble nach oben, bis sich die Rasten des Lautsprechers lösen.

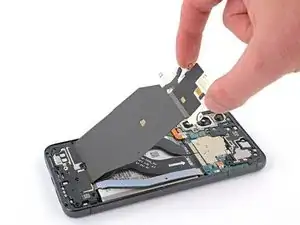

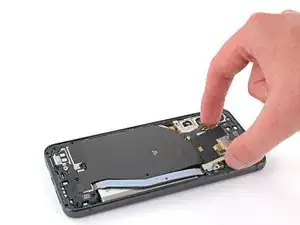

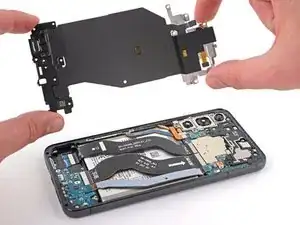

Entferne behutsam die Ladespulen- und NFC-Antennenbaugruppe.

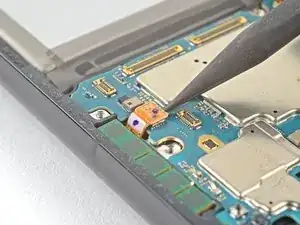

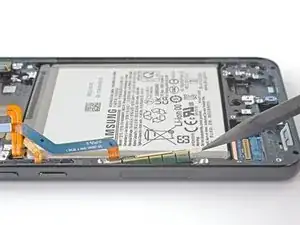

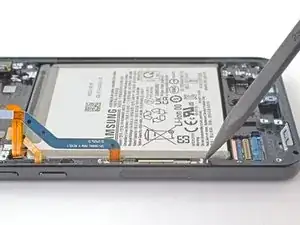

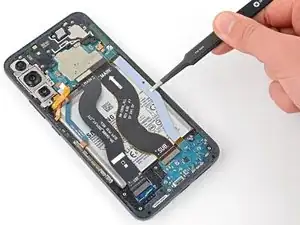

Heble den Druckstecker des Akkus mit dem Spudger hoch und trenne ihn ab.

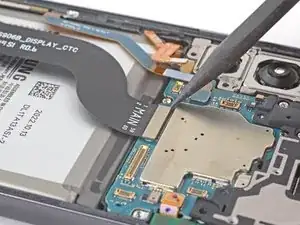

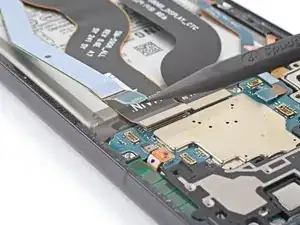

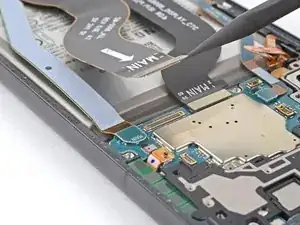

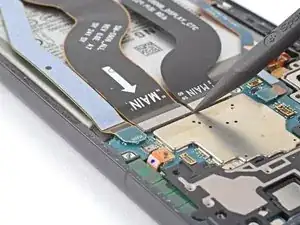

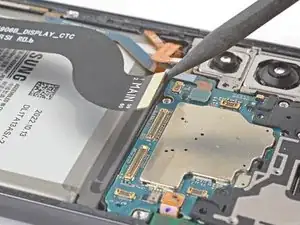

Heble das primäre Verbindungskabel mit einem Spudger hoch und trenne es von der Hauptplatine ab.

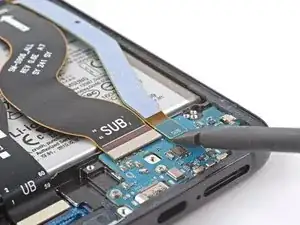

Heble das sekundäre Verbindungskabel mit einem Spudger hoch und trenne es von der Hauptplatine ab.

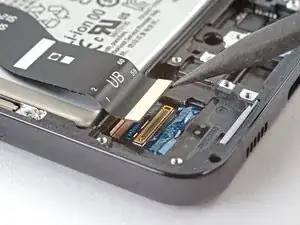

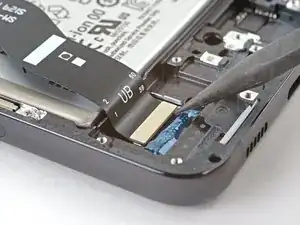

Heble das primäre Verbindungskabel mit einem Spudger hoch und trenne es von der Ladeplatine ab.

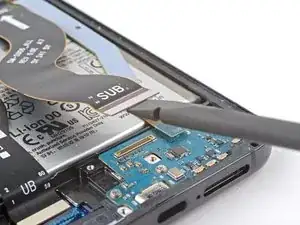

Heble das sekundäre Verbindungskabel mit einem Spudger hoch und trenne es von der Ladeplatine ab.

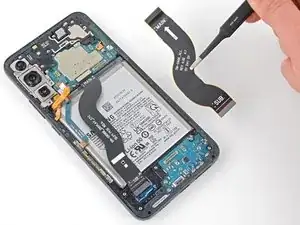

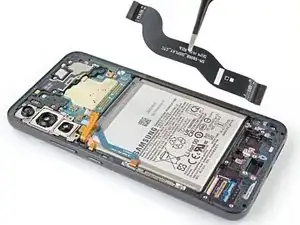

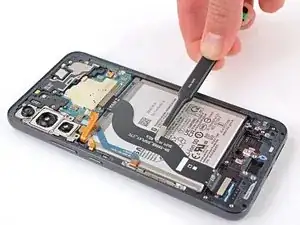

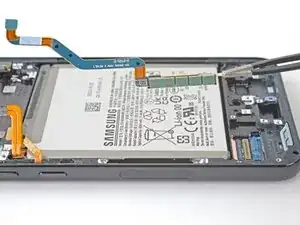

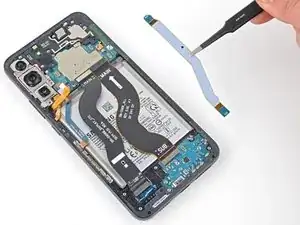

Entferne die beiden Verbindungskabel mit den Fingern oder einer Pinzette.

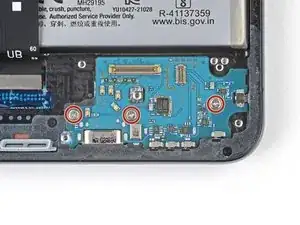

Entferne die drei 3,4 mm langen Kreuzschlitzschrauben, mit denen die Ladeplatine befestigt ist.

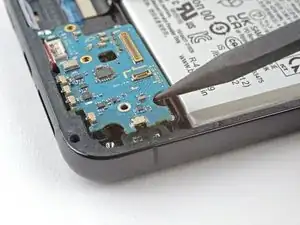

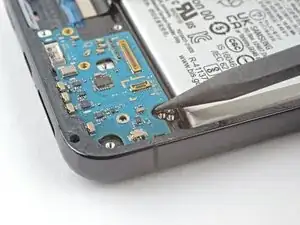

Setze den Spudger mit der Spitze zwischen die obere rechte Kante der Ladeplatine und dem Rahmen ein.

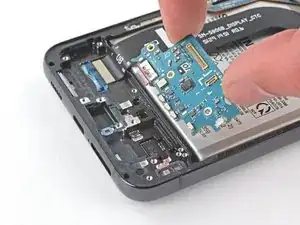

Heble die Ladeplatine so weit hoch, dass du sie mit den Fingern fassen kannst.

Ziehe die Ladeplatine in einem Winkel von 30° zur Oberkante des Smartphones hin und entferne sie.

Heble das Displaykabel mit dem Spudger hoch und trenne es von der Hauptplatine ab.

Heble den Druckstecker des Displaykabels unterhalb des Akkus mit dem Spudger hoch und trenne ihn ab.

Entferne das Displaykabel.

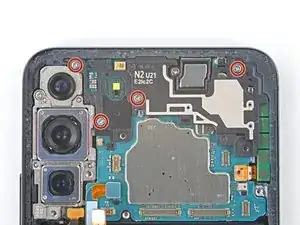

Entferne die vier 3,5 mm langen Kreuzschlitzschrauben, mit denen die Abdeckung der Hauptplatine befestigt ist.

Setze einen Spudger mit der Spitze zwischen die Abdeckung der Hauptplatine und der Hauptplatine ein.

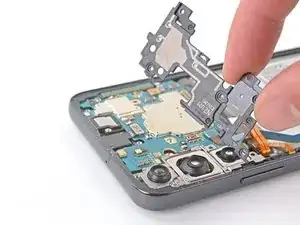

Heble die Abdeckung der Hauptplatine vorsichtig nach oben von der Hauptplatine ab.

Entferne die Abdeckung der Hauptplatine.

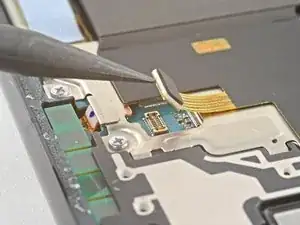

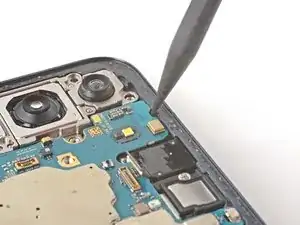

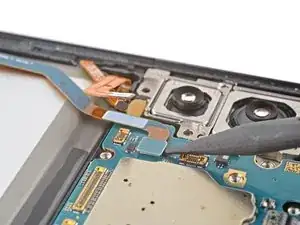

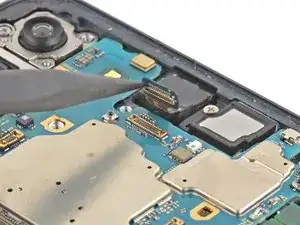

Heble die linke mmWave-Antenne mit dem Spudger nach oben und trenne sie von der Hauptplatine ab.

Heble die rechte mmWave-Antenne mit dem Spudger nach oben und trenne sie von der Hauptplatine ab.

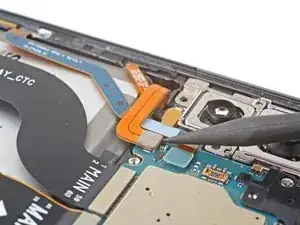

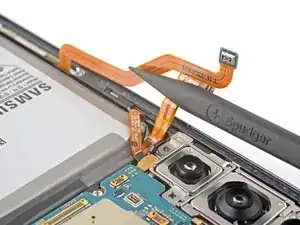

Biege die Kabel zum Akku und zu den mmWave-Antennen zur Seite, um an den Druckstecker der Einschalt-und Lautstärketasten heranzukommen.

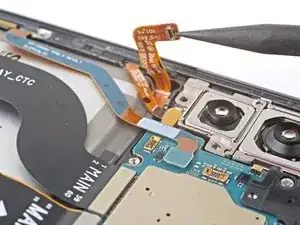

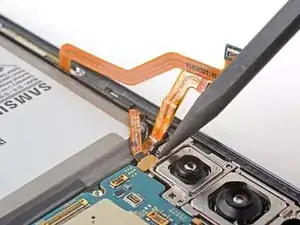

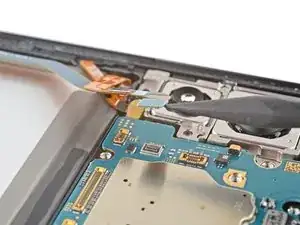

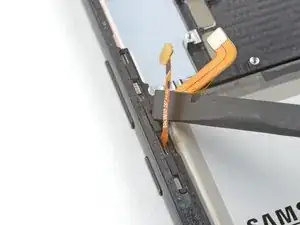

Trenne die Druckstecker der Einschalt-und Lautstärketasten mit der Spudgerspitze ab.

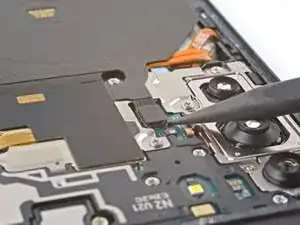

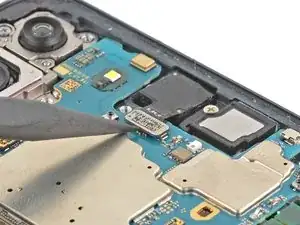

Heble die Frontkamera mit der Spudgerspitze hoch und löse sie von der Hauptplatine ab.

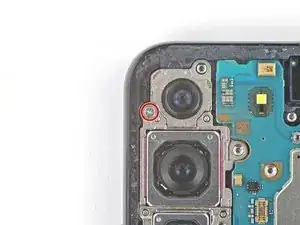

Entferne die 3,5 mm lange Kreuzschlitzschraube, mit der das Kameramodul und die Hauptplatine am Rahmen befestigt sind.

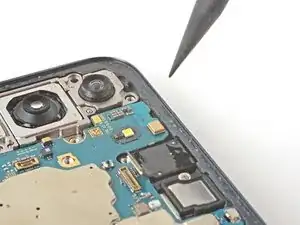

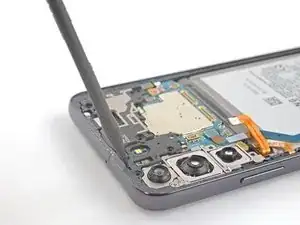

Setze einen Spudger mit der Spitze unter die obere linke Ecke der Hauptplatine ein.

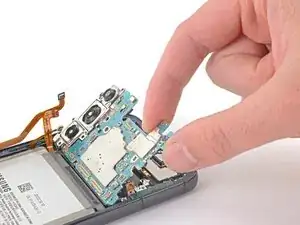

Hebe die Hauptplatine behutsam aus dem Smartphone heraus, bis du sie mit den Fingern fassen kannst.

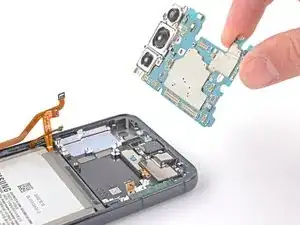

Entferne die Hauptplatine.

Lege einen erwärmten iOpener drei Minuten lang auf die Frontkamera.

Lege den iOpener auf die Arbeitsfläche und legedie Oberkante des Displays darauf, so dass die Kamera von unten erwärmt wird.

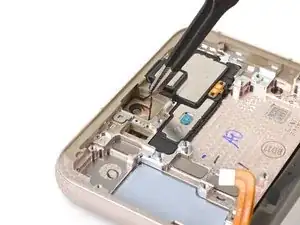

Heble die Frontkamera mit der Spudgerspitze nach oben aus dem Rahmen heraus.

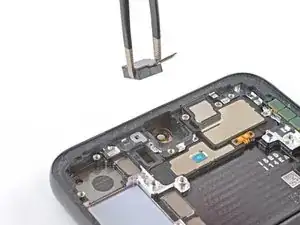

Entferne die Frontkamera mit deinen Fingern oder einer Pinzette.

Entferne die schwarze Schutzfolie aus der Vertiefung für die Frontkamera.

Löse den auf den neuen Rahmen geklebten Schaumstoff ab.

Ziehe die durchsichtige Schutzfolie vom Aufkleber für die Frontkamera ab.

Platziere den Aufkleber in der Vertiefung für die Frontkamera, die Zuglasche muss nach rechts zeigen.

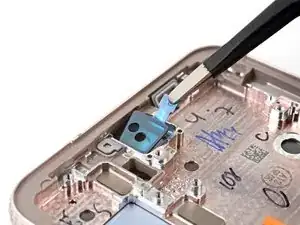

Ziehe die blaue Schutzfolie mithilfe der Zuglasche vom Aufkleber ab.

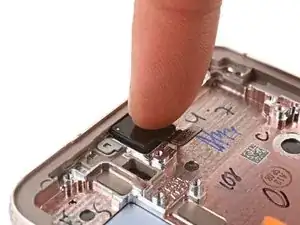

Setze die Frontkamera in ihre Vertiefung im Rahmen ein und drücke sie fest.

Entferne die zwei 3,5 mm langen Kreuzschlitzschrauben, mit denen die linke 5G mmWave-Antenne befestigt ist.

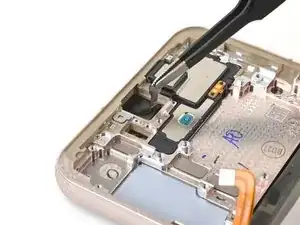

Heble die untere Schrauböse an der Halterung der linken 5G mmWave-Antenne mit der Spudgerspitze hoch, bis du sie mit einer Pinzette fassen kannst.

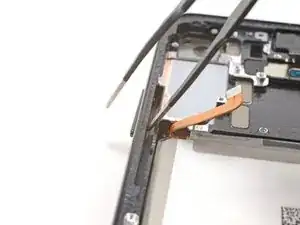

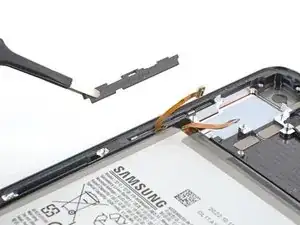

Entferne die linke 5G mmWave-Antenne mit der Pinzette.

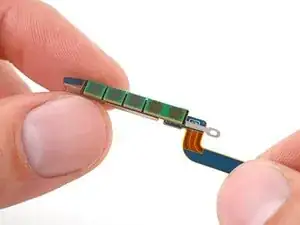

Entferne die Antenne und den Stecker von der alten Halterung.

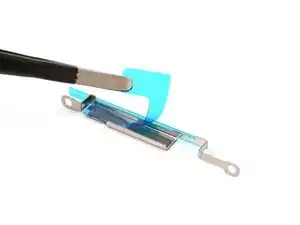

Entferne die L-förmige Schutzfolie von der neuen Halterung.

Platziere die Antenne in der Vertiefung auf der Halterung, wobei sich der Stecker unter der längeren Schrauböse befindet.

Entferne die schmale Schutzfolie außen an der Halterung, bevor du sie in den Rahmen einbaust.

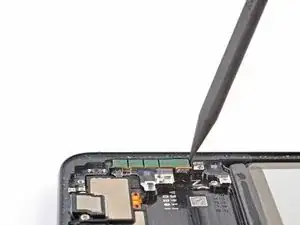

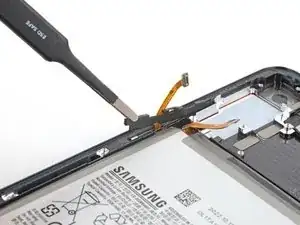

Heble die rechte 5G mmWave-Antenne mit der Spudgerspitze nach oben, bis sie sich aus ihrer Klebeverbindung löst.

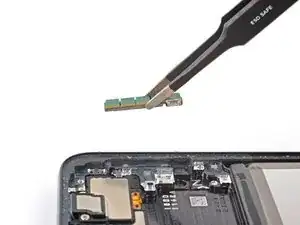

Entferne die rechte 5G mmWave-Antenne mit den Fingern oder einer Pinzette.

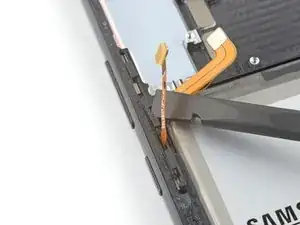

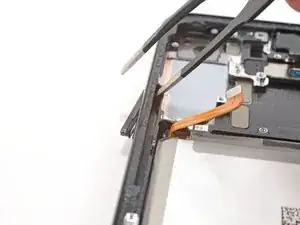

Setze einen Spudger mit der Kante in die Lasche an der Halterung der Seitentasten ein.

Verdrehe den Spudger nach oben, so dass sich die Halterung der Seitentasten aus ihrer Vertiefung im Rahmen löst.

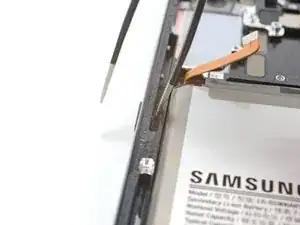

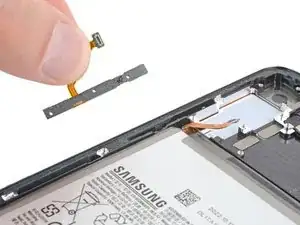

Entferne die Halterung der Seitentasten mit einer stumpfen Pinzette oder deinen Fingern.

Entferne die Tastenmatte mit deinen Fingern oder einer Pinzette.

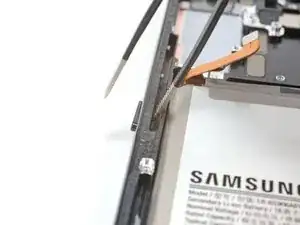

Setze eine stumpfe Pinzette mit einem Arm in die Vertiefung der Seitentaste ein.

Drücke den Stift auf der Einschalttaste durch den Rahmen, bis du die Taste mit den Fingern fassen kannst.

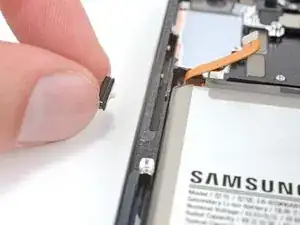

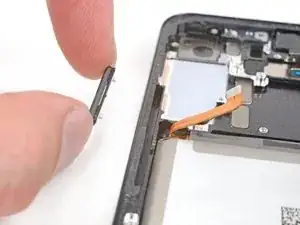

Fasse die Einschalttaste mit den Fingern und entferne sie.

Setze eine stumpfe Pinzette mit einem Arm in die Vertiefung der Seitentasten ein.

Drücke die Stifte auf den Lautstärketasten durch den Rahmen, bis du die Tasten mit den Fingern fassen kannst.

Fasse die Lautstärketasten mit den Fingern und entferne sie.

Die Display-und Akkueinheit verbleibt.
