Einleitung

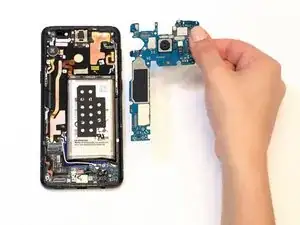

Die Hauptplatine ist das Gehirn deines Smartphones. Bei größeren Problemen mit dem Gerät muss vielleicht die Hauptplatine ausgetauscht werden. Bevor du anfängst, solltest du zur Diagnose erst mal unsere Troubleshooting Seite aufsuchen.
Warnung: wenn du die Hauptplatine austauschst, wird dein Gerät nicht mehr wasserfest sein. Du solltest die Dichtungen austauschen, wenn du befürchtest, dass es in Zukunft nass werden könnte.
-
-
Schalte dein Smartphone aus, bevor du anfängst.
-
Lege einen erwärmten iOpener auf eine der langen Kanten des Smartphones, um den Kleber unter der Glasrückseite aufzuweichen. Lasse den iOpener mindestens zwei Minuten lang liegen.
-
-
-
In den folgenden Schritten wirst du den Kleber auftrennen, mit dem die Rückabdeckung befestigt ist.
-
Schneide an den folgenden Stellen durch den Kleber:
-
Hier ist der Kleber dick aufgetragen
-
Hier ist der Kleber dünn aufgetragen
-
Heble oder schneide nicht in diesem Bereich, damit das Flachbandkabel zum Fingerabdrucksensor nicht beschädigt wird.
-
-
-
Drücke einen Saugheber auf der Glasrückseite fest.
-
Hebe die Unterkante der Glasrückseite mit dem Saugheber leicht an, um einen kleinen Spalt zwischen Glasrückseite und Rahmen zu erzeugen.
-
Setze ein Plektrum in den eben erzeugten Spalt ein und schiebe es zur unteren rechten Ecke.
-
Setze ein zweites Plektrum ein und schiebe es zur unteren linken Ecke.
-
Setze ein drittes Plektrum ein, so dass sich der Kleber im weiteren Verlauf der Reparatur nicht wieder verbinden kann.
-
-
-
Benutze nur die Spitze des Plektrums, während du es von der unteren linken Ecke die Seite entlang ganz nach oben schiebst.
-
Schiebe das Plektrum um die Ecke herum und lasse es dort stecken, so dass sich der Kleber nicht mehr verbinden kann.
-
-
-
Schiebe das Plektrum von der unteren rechten Ecke die Seite entlang ganz nach oben.
-
Schiebe das Plektrum um die Ecke herum und schneide auch den Kleber an der Oberkante des Smartphones auf.
-
-
-
Hebe die Rückabdeckung aus Glas sorgfältig auf der Seite mit den Lautstärketaste an.
-
Heble das Flachbandkabel zum Fingerabdrucksensor mit der Kante eines Spudgers hoch und trenne es ab.
-
-
-

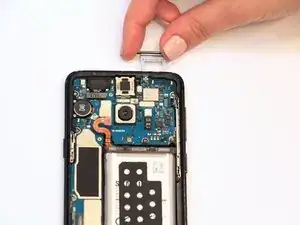

Nimm die SIM-Karte heraus. Benutze dazu ein SIM-Kartenwerkzeug oder eine aufgebogene Büroklammer.
-
Um dein Gerät wieder zusammenbauen, folge den Schritten in umgekehrter Reihenfolge.
