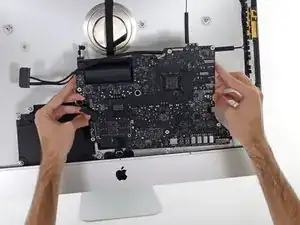

iMac Intel (27 Zoll, 2020, Retina 5K) Logic Board tauschen

Schritt 1

Reparaturen sind relativ schwierig, wenn der iMac aufrecht steht und man keine iMac Reparaturhilfe verwendet. Man kann den iMac für Reparaturen zwar auch hinlegen, jedoch ist es einfacher und schneller, den iMac in aufgerichtetem Zustand zu reparieren.
Wenn du die Reparaturhilfe aus Karton von iFixit hast, dann baue sie erst mit Hilfe dieser Anleitung zusammen.

Schritt 2

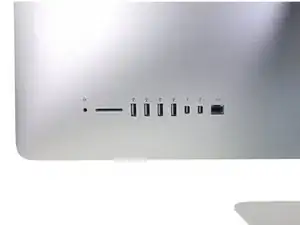

Beginne an der linken Seite des Bildschirms, auf der Seite der Ein-/Aus-Taste, und schiebe das iMac Opening Tool zwischen Bildschirm und Gehäuse.
Die Achse am iMac Opening Tool verhindert, dass es zu tief in das Gerät eingesetzt wird. Solltest du jedoch ein anderes Werkzeug benutzen, stelle sicher, dass du es nicht weiter als 9,5 mm in den iMac steckst. Es besteht sonst die Gefahr, Antennenkabel oder andere Komponenten zu beschädigen.

Schritt 3

Benutze das Werkzeug wie einen Pizzaschneider - rolle es entlang der Fuge zwischen Display und Gehäuse, um den Schaumkleber zu durchschneiden.
Stelle sicher, dass du den Griff immer hinter dem Rad hinterher schiebst. Ansonsten könnte das Rad aus dem Griff herausrutschen.
Fahre mit dem Werkzeug an der linken Displayseite entlang.

Schritt 4

Fahre mit dem Werkzeug um die obere linke Ecke.

Schritt 5

Schneide den Kleber oben links am Display auf.

Schritt 6

Zerschneide den Kleber weiter an der Oberseite des Displays entlang.
Du solltest mit dem Gerät immer etwas durch den Teil, den du bereits durchgeschnitten hast, vor- und zurückrollen, um so viel Kleber wie möglich zu lösen.

Schritt 7

Schiebe das Werkzeug nun um die obere rechte Ecke des Displays.

Schritt 8

Fahre mit dem Werkzeug an der rechten Displayseite entlang nach unten.

Schritt 9

Schneide den Rest des Klebers an der rechten Seite des Displays bis ganz nach unten durch.
Jetzt solltest du das Werkzeug noch einmal zurück um das gesamte Display schieben, um so viel Kleber wie möglich zu durchtrennen.

Schritt 10

Das Öffnungswerkzeug hat schon den größten Teil der Arbeit erledigt, allerdings klebt der Bildschirm immer noch etwas am Gehäuse. Eine Plastikkarte ist nötig, um noch den letzten Rest an Kleber zu lösen.
Lege den iMac mit dem Bildschirm nach oben auf einen Tisch.
Beginne an der oberen rechten Ecke des iMacs und schiebe eine Plastikkarte zwischen Display und Gehäuse.
Sei vorsichtig und stelle sicher, dass du die Karten nicht weiter als 9,5 mm in den iMac steckst. Es besteht sonst die Gefahr, dass Komponenten im Inneren beschädigt werden.

Schritt 11

Verdrehe die Plastikkarte leicht, um den Abstand zwischen Bildschirm und Gehäuse zu vergrößern. Trenne allen Kleber in der Nähe der Ecke auf.
Zu viel Kraft kann das Display zerbrechen. Arbeite vorsichtig. Versuche nicht, den Spalt mehr als 6 mm breit zu machen.

Schritt 12

Höre vor der iSight Kamera auf, den Kleber durchzutrennen. Ansonsten besteht die Gefahr, sie zu beschädigen.
Schiebe die Karte in Richtung der Bildschirmmitte, um den Rest des Klebers durchzutrennen.

Schritt 13

Schiebe die Karte wieder zurück in die Ecke des Bildschirms und lasse sie dort stecken, um zu verhindern, dass sich der Kleber wieder verbindet.

Schritt 14

Schiebe eine zweite Karte zwischen Bildschirm und Gehäuse an der oberen linken Ecke des iMac.

Schritt 15

Drehe die Karte leicht nach oben, um den Abstand zwischen Bildschirm und Gehäuse zu vergrößern.
Genau wie an der anderen Seite, bewege die Karte nur langsam, damit der Kleber genügend Zeit hat, um sich zu lösen, und das Glas nicht überbeansprucht wird.

Schritt 16

Schiebe die Plastikkarte zur Mitte hin. Halte vor der iSight Kamera an, damit sie nicht beschädigt wird.

Schritt 17

Schiebe die Karte wieder an die obere, linke Ecke und lasse sie dort stecken.

Schritt 18

Fange an die beiden Karten, die wie im Bild gezeigt, in die Ecken stecken, leicht zu drehen, um den Abstand zwischen Gehäuse und Bildschirm zu vergrößern.
Wenn Teile des Bildschirms sich nicht zu lösen scheinen, dann nimm eine weitere Karte, um in diesen Bereichen den Kleber ein weiteres Mal durchzutrennen.
Beginne, die obere Seite des Bildschirms nach oben vom Rahmen zu heben.
Hebe den Bildschirm nur einige Zentimeter an. Er ist immer noch durch Daten- und Netzkabel mit dem Logic Board des iMacs verbunden.

Schritt 19

Halte das Display mit einer Hand fest und löse mit der anderen Hand das Kabel das Display-Netzkabel.
Hebe das Display soweit hoch, dass du leichten Zugang zum Verbinder hast. Hebe es aber nicht zu hoch (höchstens 20 cm), damit die Kabel nicht zu sehr angespannt und die Verbinder nicht zu sehr belastet werden.

This is not a picture of the 2019 model. On the 2019, the cable is angled and very close to a metal part that looks like it could be a wireless card. This makes it difficult to squeeze in the edges required to release the cable. I was able to unfasten it using my fingernail, doing one side at a time.

maccentric -

Schritt 20

Halte das Display weiterhin mit einer Hand fest und klappe den metallenen Sicherungsbügel am Displaydatenkabel hoch.

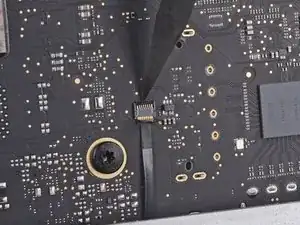

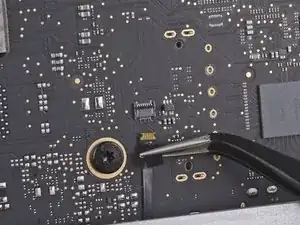

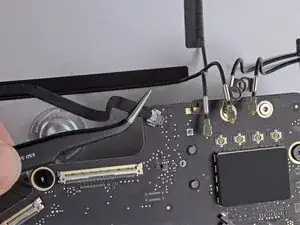

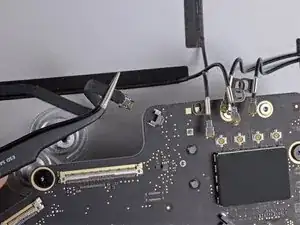

Ziehe das Displaydatenkabel vorsichtig aus seinem Sockel auf dem Logic Board.
Diese Verbindung ist sehr empfindlich und kann leicht kaputt gehen. Achte darauf, dass du den Verbinder des Displaydatenkabels gerade aus seinem Anschluss in Richtung Oberkante des iMacs ziehst.

on the 2020 model there is also a connector from the camera that is connected ted to the screen.

Erwin Biermans -

Schritt 21

Hebe das Display an, bis es fast rechtwinklig steht.
Es gibt immer noch einen Klebestreifen an der unteren Kante des Dispkays, der das Display wie eine Art Scharnier mit dem Gehäuse verbindet. Klappe das Display einige Male auf und zu, um den Kleber zu lösen.

Schritt 22

Wenn du am Netzteil arbeitest, musst du sehr vorsichtig sein: Berühre keine Kondensatoranschlüsse oder offenliegende Lötstellen auf der Rückseite (rot eingerahmt).
Greife die kleine Lasche am Ende von einem der unteren Displayklebestreifen und ziehe die Streifen nach oben, um ihn zu entfernen.
Wiederhole den Schritt mit dem anderen Klebestreifen und entferne ihn.
Löse, falls nötig, eventuelle übrige Klebestellen mit einer Plastikkarte auf.

Schritt 23

Sei vorsichtig bei der Handhabung des Bildschirms. Er ist groß, schwer und aus Glas. Die Ecken des Displays sind sehr zerbrechlich, also fasse das Display nicht dort an.
Hebe den Bildschirm aus dem Rahmen nach oben und entferne ihn anschließend aus dem iMac. Lege das Display mit der Oberfläche nach unten auf eine flache, weiche Fläche.
Möglicherweise musst du an einer Seite anfangen, den Bildschirm langsam anzuheben, um den Rest des Klebestreifens zu lösen.
Nachdem der Kleber durchschnitten worden ist, kann er nicht mehr zu Verkleben des Displays verwendet werden. Folge der für dein Modell zutreffenden Anleitung, um nach der Reparatur die Klebestreifen zu ersetzen, mit denen das Display am Rückgehäuse befestigt ist.

Schritt 24

Entferne die neun 3,2 mm Kreuzschlitzschrauben, mit denen die untere Halterung befestigt ist.
Möglicherweise musst du die Display-Schutzfolie an der Unterkante des Gehäuses abziehen, um an die Schrauben heranzukommen.

These are new steps from when I did this on my late 2015 retina iMac so I believe step 25 and 26 are optional (you can cope without doing it).

Amuseme -

I did not find it necessary to remove these screws and this bar

James Orwin -

I lost these 8 during the reassemble. The manual tells I need eight 3.2mm screws.

Can anyone help to clarify what screws I need. I don't really understand this size. Is this M2x3mm?

Daniel - 02/09/22

Schritt 25

Entferne die untere Halterung (auch "Kinnriemen" genannt) aus dem iMac-Gehäuse.

No comments on this ?

It's quite possibly the most difficult part to put back in the entire process

The screws are tiny and the there is no easy way to line up the holes on the bracket with the screws

Having got this far - it wasn't even all that necessary to remove this part in the first place

Severe pain in the neck

Eoin -

After an hour of painstaking mess - I managed to get 7 out of the 9 back in

By that time I could care less about the remaining 2

Eoin - 21/04/22

With the right tools and technique, the bracket can easily be replaced in under a couple of minutes.

Use a screwdriver with a magnetized tip which frees up one hand and place a screw on the tip first.

Then line up the screw hole on just one end of the bracket and using a pair of tweezers from the side, hold the bracket in place while you put in the screw.

Next, do the same on the other end of the bracket. After that, all of the screws in the middle are quick to replace. I didn't really have to touch the bracket again after the end screws were in place.

Hope that helps someone else since removing this bracket does make later steps a bit easier.

Max Z - 08/06/22

Schritt 26

Entferne die beiden 10 mm Torx T10 Schrauben.

I found i didn’t need to remove the speaker nor the hard drive. In fact I managed to remove the old PSU without even removing the chin strap. However, to install the replacement PSU, I had to remove the chin strap. So I would say, remove the chin strap, but you can optionally leave the speaker and hard drive in.

Cool_Breeze -

While you do not need to fully remove the screws as once you loosen them a few turns the speaker becomes free. I found that after the removal of the speaker, I turned it over and popped the screws out as this made it easier to replace it later as I could see the alignment before putting the screws back in. If not you may be off a little and you do not want to force the screw back in.

James Orwin -

I used a pill container that I got from Walgreens to hold all of the fasteners I removed during the disassembly process. The container has 14 compartments (individual compartments for each morning and evening of the week). I put a small piece of paper in the compartment with the fasteners to note the name and step of the procedure and the size of the tool I used. Hopefully this will be useful when I go to put it back together again.

Dan Smith -

Schritt 27

Ziehe das linke Lautsprecherkabel aus dem Anschluss heraus. Achte darauf, den Stecker gerade aus dem Anschluss auf dem Logic Board zu ziehen.
Entferne das Kabel aus der Lücke zwischen der Festplatte und dem Logic Board.
Wenn die Lücke zwischen der Festplatte und dem Logic Board für das Lautsprecherkabel zu schmal ist, trenne es und lasse das Kabel an Ort und Stelle.

I didn’t unplug and de-route this cable. Later, Step 29, has you remove the left speaker. This isn’t necessary. If you can just move the speaker over to expose the hard drive mounting screws, so if you’re not going to remove the speaker, you don’t need to unplug it.

Anthony Zimmerman - 10/04/18

on the 2019 iMac, it is horizontal not vertical so pull it horizontally out.

tarex7 -

Schritt 28

Achte darauf, keine Lötverbindungen auf der Rückseite der Stromversorgung zu berühren. Kondensatoren können genug aufgeladen sein, um dir einen gefährlichen Schock zu verpassen.

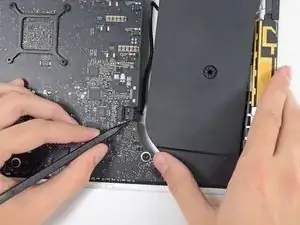

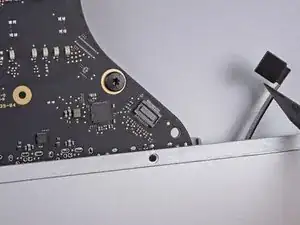

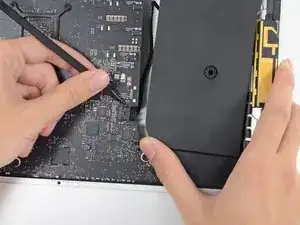

Verwende einen Spudger, um den Netzstecker aus der Buchse auf dem Logic Board zu trennen.

Can someone explain what are the solder joint? Or tell me what it looks it?

brianyu - 04/10/15

The silver spots on the circuit boards. You may not want to tackle this alone. If you touch these areas, you can possible get a shock -- harming you and your computer.

Robert - 17/12/15

there is no need to disconnect the speaker, just unscrew it and move aside slightly to reach the HDD screws (about 5mm) - if you want to replace just the main HDD

Thomas Webb - 02/09/17

Take note of exactly what direction this tiny little wire was.

Joseph Ashe - 11/09/17

The connector has a plain black side and the other side you can see the 2 silver connectors.. the side you can see the 2 silver connectors faces the front.. the plain side is to the back/against the logic board.

paul.lynch1 - 20/03/21

If I leave my iMac unplugged for an extended period, say 24 or 48 hours, is it still possible to get an electric shock from the PSU? Do the capacitors eventually discharge?

Dominic Pettifer - 12/05/19

you can do this method, or just wear latex gloves.

Philip Sedlmair -

make sure you’ve actually unplugged the mac when running this cable, and not had it plugged in to test the diagnostic LEDs, because one of those wee silver spots is carrying 230v, and its 6mm away from the place the cable runs, So if you have fat fingers like mine, that’s a free wake up zap

flow in - 25/05/20

Schritt 29

Hebe den linken Lautsprecher gerade nach oben hoch, bis das Kabel zur Einschalttaste frei liegt (ca. 13 mm).

This is MUCH easier to do if the support bracket along the bottom is removed first. See iMac Intel 21.5" Retina 4K Display (2017) Logic Board austauschen step 25.

Use a P00.

To replace it, introduce it like in the photo at the link to be able to hold the right most holes of the chassis and bracket. Replace the first screw, align the bracket to the horizontal and add the screws from right to left. Each one will bring up the next hole in the bracket close enough to screw through. Reverse those directions if you are a leftie.

Andrew Gough - 16/03/21

Schritt 30

Schiebe das Netzkabelkabel vorsichtig aus der Nut des linken Lautsprechers.

Pay attention: if pulling out the loudspeaker tear off the wire of the power button, Apple have not any service parts except for the whole rear housing!

Fabio Braga - 26/07/19

This is MUCH easier to do if the support bracket along the bottom is removed first. See iMac Intel 21.5" Retina 4K Display (2017) Logic Board austauschen step 25.

Use a P00.

To replace it, introduce it like in the photo at the link to be able to hold the right most holes of the chassis and bracket. Replace the first screw, align the bracket to the horizontal and add the screws from right to left. Each one will bring up the next hole in the bracket close enough to screw through. Reverse those directions if you are a leftie.

Andrew Gough - 16/03/21

Schritt 31

Hebe den linken Lautsprecher gerade nach oben und entferne ihn vom iMac.
Wenn die Lücke zwischen der Festplatte und dem Logic Board zu schmal war, um das Lautsprecherkabel vorhin freizulegen, ziehe es vorsichtig frei, während du den Lautsprecher entfernst.
Ziehe an das Ende vom Konnektor während du den Lautsprecher entfernst, um den Kabel unter der rechten Abdeckung der Festplatte zu ziehen.

I found it wasn't necessary to remove the speaker from the left side to remove the hard drive. You can remove the screws, and then slide it over to the left — giving more than enough room to access the hard drive.

Robert - 17/12/15

me too. don't need to remove it if you only want to change the hd

Alber Einsten - 10/03/16

Agreed, wast of time to fully remove the speaker.

Matthew Gonzalez - 09/11/17

It is difficult to remove the bottom of the speaker because it bends into the frame. Be careful to remove the power button cable, which also routes in a channel in the bottom of the speaker.

Eric - 11/01/20

easier to remove the speakers if you unscrew the front ‘chin strap’ - 6/9 phillips screws that you can see in the picture hold that aluminum piece in place

flow in - 25/05/20

Agree. This is MUCH easier to do if the support bracket along the bottom is removed first. See iMac Intel 21.5" Retina 4K Display (2017) Logic Board austauschen step 25.

Use a P00.

To replace it, introduce it like in the photo at the link to be able to hold the right most holes of the chassis and bracket. Replace the first screw, align the bracket to the horizontal and add the screws from right to left. Each one will bring up the next hole in the bracket close enough to screw through. Reverse those directions if you are a leftie.

Andrew Gough - 16/03/21

The trick with removing the left speaker is that you have to slide it up toward the top of the iMac (continuing to de-route the power button cable carefully as you go) to get it out from under the chin before you lift it up to remove it.

ace - 06/03/21

Schritt 32

Wenn du am Netzteil arbeitest, musst du sehr vorsichtig sein: berühre keine Kondensatoranschlüsse oder auch Lötstellen auf der Rückseite. Fasse die Platine nur an den Kanten an.

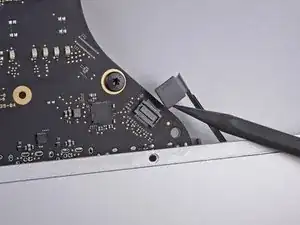

Trenne das Stromversorgungskabel von der Stromversorgung.

I found this cable very difficult to disconnect, be very careful because the cable is between a black tape and it's stuck very hard to the logic board and the cable is very short and you don't have space to move and separate it from the connection! Be patient and take the time you need

MrSchaeffer - 18/06/15

I found than putting the flat end of the spudger at the center of the cable, and tilting it got the cable out without an issue.

jimboom006 - 14/06/17

I was able to use the flat end of the spudger on the sides. You can see a tiny little clip on each side. Be very gentle!

Joseph Ashe - 11/09/17

I simultaneously used the fingernails on my 2 index fingers to dislodge the tabs and continue to pull the cable out. It took a couple seconds.

Eric - 11/01/20

ultimately the trick for me was to just pull hard enough, but that part is the scariest part. any tips welcome

Boris - 16/05/20

These connectors seem pretty tough to remove until one understands the latch. Each side of the plug are two little sprung tabs (the tab is part of the spring clip which runs down the side of the plug on each side - makes sense once you see the removed plug!). Squeeze them in towards each other and then gently pull the plug from the socket. No great force, or even the spudger, needed once that is done.

Pete Mackenzie - 18/05/20

One more tip, has worked on other cables for me. Fish the skinniest spudger tip you have under the cable, and with a finger of your other hand put opposite pressure on the cable against the spudger and gently work it out

Mike Fleming - 30/08/20

If u are right handed, i can recomend to use your index left nail to press de bottom sprung, and a flat spudger on the right hand, came off so easy

Davo Montiel -

Davo Montiel's tip worked for me. Use the fingernail on your left index finger to press in the tab on the bottom side of the connector and with the right hand use a flat spudger to press in the tab on the top side of the connector.

Dan Smith -

Schritt 33

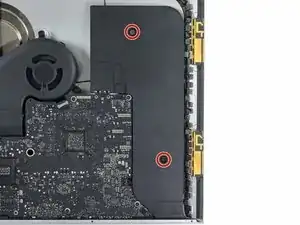

Entferne die folgenden vier Schrauben, die das Netzteil am Rückgehäuse befestigen (Entweder T8 oder T10- Schrauben, je nach Modell):
Zwei 23,7 mm Torx Schrauben.
Zwei 7,3 mm Torx Schrauben.

Schritt 34

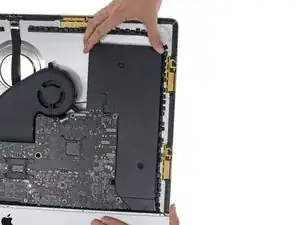

Versuche nicht, das Netzteil vom Gehäuse zu lösen, es ist immer noch durch zwei Kabel mit dem Logic Board verbunden.

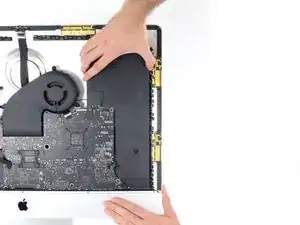

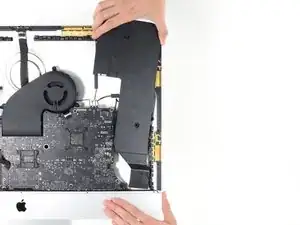

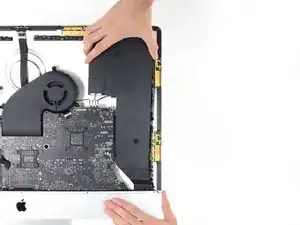

Bewege die Netzteilplatine in Richtung des linken Gehäuserandes nach oben, um sie aus der Raste am Logic Board zu lösen.

This is MUCH easier to do if the support bracket along the bottom is removed first. See iMac Intel 21.5" Retina 4K Display (2017) Logic Board austauschen step 25.

Use a P00.

To replace it, introduce it like in the photo at the link to be able to hold the right most holes of the chassis and bracket. Replace the first screw, align the bracket to the horizontal and add the screws from right to left. Each one will bring up the next hole in the bracket close enough to screw through. Reverse those directions if you are a leftie.

Andrew Gough - 16/03/21

The top right screw on the power supply actually screws into a stand-off screw connected to the back of the iMac case. Once you have removed the 4 x Torx 8 or 10 screws you can move the power supply enough to see the upper face of it.

It has a Torx 25 slot in it and comes out easily. This will give you a lot more room for your fingers in Step 40, depressing the tab on the DC power cable connector to pull it out, and when replacing it on reassembly. You may find it won’t require you removing the support bracket as in the suggestion above.

John Blagden - 23/10/21

Schritt 35

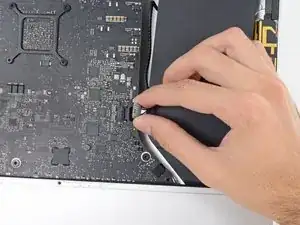

Drücke die Lasche am Stecker des Gleichstromkabels herunter, ziehe es dann senkrecht aus seinem Anschluss auf der Rückseite des Logic Boards.

Remember to push in the disconnect tab on the large connector. Carefully insert your finger and push on the tab before you pull on the connector.

Manuel Collazo - 24/07/16

Thank you Manuel, this was a tricky one.

David Zemsky - 23/06/17

Yes, I pulled the whole socket out because I didn’t know about the tab. Fortunately I was able to place it back in. Not sure if it was glued or how it was anchored but it seems to have a solid connection and I can’t easily pull it out by hand. Once I plug the power cable back in should be ok.

P. Hisada - 21/03/18

This connector was very difficult for me to remove (even after pushing the disconnect tab). Eventually I had to use a pair of needle nose pliers to wiggle it back and forth out of the socket. A lot of the cables on the my late 2015 model were very tight and a struggle to get out.

Anthony Zimmerman - 10/04/18

I'm struggling with this step. I presume that the tab to which you are referring is behind the connector. I can see a plastic protrusion there but it does not move when I push it. Just to get my finger behind it requires the power board to be moved quite a bit btw.

Dave Sands - 30/12/19

Pressing on the release on the back with my finger and at the same time using a needle nose pliers to wiggle the connector with my other hand worked for me.

Kimbo M - 12/04/20

i could not get it out by the force of my fingers, so what i did was slightly turn the imac 90 degrees so i could reach the area better, push up (so, vertically) the power control board, push in the tab on the bottom of the connector with my right hand, and slightly wiggle the connector out of its socket with a plier

Boris - 16/05/20

removing the chin strap (the front bit of metal running along the bottom of where the screen was) makes this much easier as you can rotate the board and get to the underside

flow in - 25/05/20

Left index finger pushing on the tab from behind the connector, using needle pliers in right hand to rock up & down did the trick thanks @starfleet_tone

Frédérick Charette - 14/06/20

Just be careful! I’ve seen two systems where the socket was pulled fully off! So the logic board then needs repairs or replacing being just a bit too aggressive!

Dan - 14/06/20

Needle nose and wiggling worked for us too. We were stuggling like heck with it when just using hands!

Mike Manasewitsch - 11/09/20

This is MUCH easier to do if the support bracket along the bottom is removed first - more space to angle the board upwards. See iMac Intel 21.5" Retina 4K Display (2017) Logic Board austauschen step 25.

Use a P00.

To replace it, introduce it like in the photo at the link to be able to hold the right most holes of the chassis and bracket. Replace the first screw, align the bracket to the horizontal and add the screws from right to left. Each one will bring up the next hole in the bracket close enough to screw through. Reverse those directions if you are a leftie.

Andrew Gough - 16/03/21

I did as Andrew Gough did, per other videos reviewed. Removed it right away. Just makes things easier, more space for just a few screws :)

Mike Rehbein - 12/04/21

The top right screw on the power supply actually screws into a stand-off screw connected to the back of the iMac case. Once you have removed the 4 x Torx 8 or 10 screws you can move the power supply enough to see the upper face of it.

It has a Torx 25 slot in it and comes out easily. This will give you a lot more room for your fingers in Step 40, depressing the tab on the DC power cable connector to pull it out, and when replacing it on reassembly. You may find it won’t require you removing the support bracket as in the suggestion above.

John Blagden -

I used your suggestion to remove the stand-off and then used my left hand index finger to press the tab while rocking the connector side to side with a needle nose pliers. Plug came out easily.

Dan Smith -

The tab is a pain in the a$$$ to get your finger in there. I was so horrified at the size of the capacitors that I put on gloves to reduce any amount of shock :-) . To get it loose I would pull out carefully the power board as far as I could than I wedge my index finger under and press the tab and slowly pull until I saw a slight gap between the end of the socket and the plug. I than place the flat part of the black spudger or blue one into the gap and use as it as a wedge to help move the plug forward as I kept the tab pressed.

Andrew Phillips -

Schritt 36

Sei ganz vorsichtig und berühre keine Lötstellen oder Kondensatorkabel auf der Rückseite der Versorgungsplatine. Fasse nur die Kanten an.

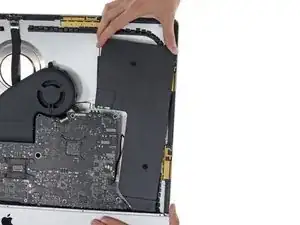

Drehe das obere Teil des Netzteils zu dir, so wie wenn man einen Briefkasten öffnet, um an das Stromnetzkabel zu kommen.
Löse den Anschluss des Stromnetzkabels.

To reassemble, do the same in reverse but keep power supply board more upright than slanted down when re-inserting it in to the lower right corner. The lower right screw post has an protrusion under/behind it and the Power Supply's small 2 wire plug must fit between the front of your Mac and the obstruction. Then it just slides right in and then screw it down.

Dan H - 24/03/17

There is a small release tab on the cable.

Eric - 11/01/20

Wear gloves when doing this to reduce any shock. The size of those capacitors are very unnerving and scary. Also those solder joints.

Andrew Phillips -

Schritt 37

Drehe zwei 9,8 mm Torx T8 Schrauben heraus.

These are T10's, not T8's

loren -

I had one shorter one screw, and one screw shorter than the other two equal size speaker screws, but longer than the stubby screw. :) And I can confirm that these are T10s.

Patrick Vickers -

Schritt 38

Rücke den rechten Lautsprecher leicht nach rechts, um an seine Kabelverbindung zum Logic Board zu kommen.

Schritt 39

Löse den Stecker des rechten Lautsprecherkabels mit einem Spudger aus seinem Anschluss auf dem Logic Board heraus.
Ziehe den Stecker zum Ablösen nach rechts.

Schritt 40

Hebe den Lautsprecher nach oben und entferne ihn vom iMac.

Schritt 41

Mit der Spitze eines Spudgers kannst du den Verbindungsstecker des Lüfterkabels aus seinem Anschluss auf dem Logic Board lösen.

Schritt 42

Löse das schwarze Klebeband leicht ab, welches den Lüfter mit dem Abluftschacht verbindet.
Löse das Klebeband nicht ganz vom Abluftschacht ab - nur die Verbindungsstelle muss frei sein, damit der Lüfter ausgebaut werden kann.

Schritt 43

Entferne die drei 12,4 mm T10 Schrauben, die den Lüfter am Gehäuse befestigen.

Schritt 44

Enferne den Lüfter vom iMac.

Use a piece of tape around the antenna cables to keep them in the same order, makes reassembly a little easier.

Walter Hayden - 29/12/17

On reassembly, start the fan power connector into its socket while you slide the fan in.

ebay - 29/01/21

I left the antennas attached to the wifi card and removed the wifi card with wires attached. I accidentally broke one of the connectors on the wifi card and had to replace the entire card....

S. Baxter -

Schritt 45

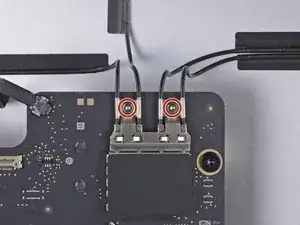

Entferne die beiden 4 mm Torx T5 Schrauben, mit denen die AirPort/Bluetooth-Antennenkabel befestigt sind.

Schritt 46

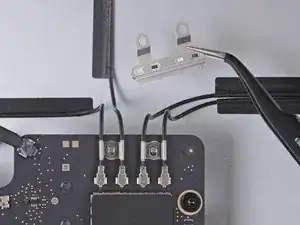

Entferne die Metallhalterung, mit der die Antennenkabel am Logic Board befestigt sind.

Schritt 47

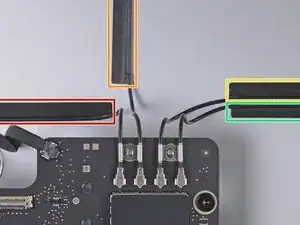

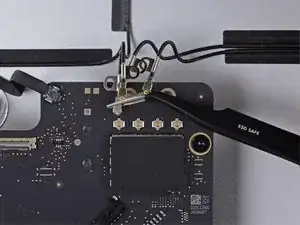

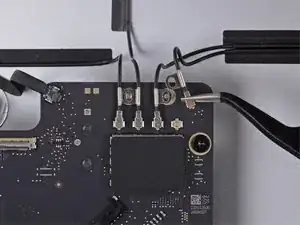

Löse die vier Antennenkabel mit einer Pinzette vom Logic Board ab.
Merke dir, welcher Stecker wohin kommt. Auf der Platine sind die Anschlüsse von links nach rechts:
Links
Oben
Rechts oben
Rechts unten

Schritt 48

Trenne das Flachbandkabel links von den Antennenkabeln mit den Fingern oder einer Pinzette vom Logic Board ab.

Schritt 49

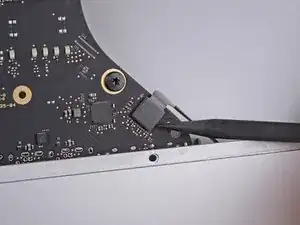

Löse den Stecker am Kabel zum Kopfhöreranschluss mit der Spudgerspitze aus seinem Anschluss auf dem Logic Board heraus.
Biege das Kabel vorsichtig aus dem Weg.

Schritt 50

Klappe den Sicherungsbügel am ZIF-Anschluss des Flachbandkabels zum Mikrofon mit der Spudgerspitze hoch.
Achte darauf, dass du wirklich nur am scharnierartigen Sicherungsbügel hebelst, nicht am Anschluss.
Ziehe das Flachbandkabel zum Mikrofon vorsichtig mit einer Pinzette gerade aus seinem Anschluss heraus.

Schritt 51

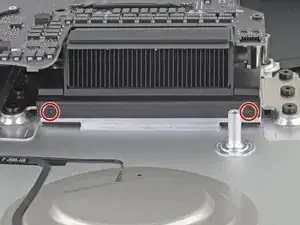

Entferne die beiden 5,6 mm Torx T8 Schrauben oben am Lüfterschacht.

Schritt 52

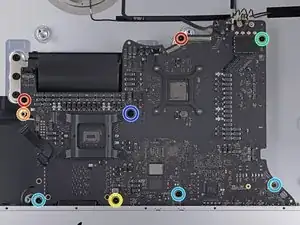

Entferne folgende Befestigungsschrauben vom Logic Board:
Zwei 23,7 mm T8 Schrauben
Eine 20,1 mm T25 Distanzschraube
Eine 17,6 mm T8 Schraube
Eine 7,2 mm T8 Schraube
Drei 7,1 mm T8 Schrauben
Eine T8 Schraube, die hängen bleibt
Diese Schraube befindet sich unter einer Öffnung im Logic Board. Wenn du keinen Schraubendreher von iFixit verwendest, benötigst du eventuell einen Schraubendreher mit längerem Schaft oder eine Verlängerung.

Where is the small SSD drive here?

edo fuenzalida -

Schritt 53

Achte beim Ein- und Ausbau des Logic Boards darauf, dass das empfindliche Flachbandkabel zum Mikrofon unten links auf dem Board nicht beschädigt wird.

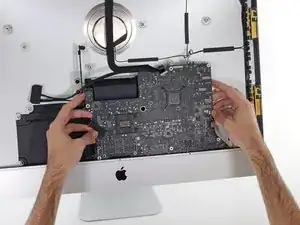

Neige das Logic Board leicht nach vorne.

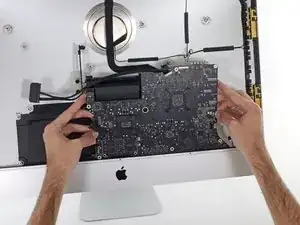

Hebe das Logic Board senkrecht nach oben aus dem iMac heraus. Achte dabei darauf, dass es nicht an einem der Schraubenpfosten im Inneren des Rückgehäuses hängen bleibt.

Schritt 54

Achte beim Zusammenbau genau darauf, dass die externen Anschlüsse genau passen. Das Logic Board kann schief sitzen, obwohl es mit allen Schrauben befestigt ist.

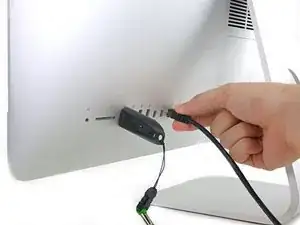

Du kannst einen USB-Stick oder einen Ethernet-Stecker einsetzen, damit das Logic Board beim Festschrauben richtig sitzt.

iMac Intel (27 Zoll, 2020, Retina 5K) Logic Board tauschen

Einleitung

Werkzeuge

Ersatzteile

5 Kommentare
